Remove/Install Backup Camera - AR54.65-P-0030GQA
Model 166
as of model year 2016
with code 218 (Rear view camera)
Model 166
as of model year 2016
with code 501 (360° camera)
Model 292
with code 218 (Rear view camera)
Model 292
with code 501 (360° camera)

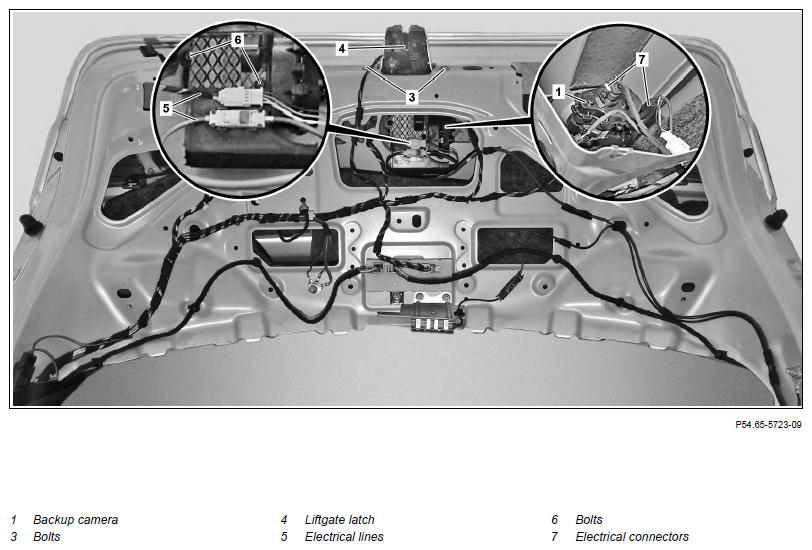

Shown on model 292.374 with code 501 (360° camera)

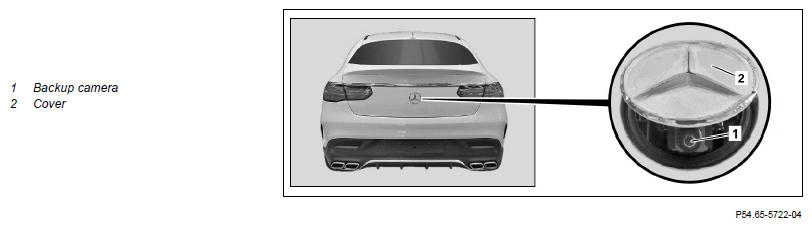

Shown on model 292.374 with code 501 (360° camera)
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1.1 | Connect diagnostic system and save basic data of reversing camera (1) | Model 166 as of model year 2016 with code 218 (Rear view camera) Model 292 with code 218 (Rear view camera) Only when replacing the reversing camera (1). |
|
| AD00.00-P-2000-04A | |||
| 1.2 | Connect diagnostic system and store basic data from 360° camera control unit | Model 166 as of model year 2016 with code 501 (360° camera) Model 292 with code 501 (360° camera) Only when replacing 360° camera control unit. |
|
| AD00.00-P-2000-04A | |||
| 2 | Extend reversing camera (1) | ||
| AD00.00-P-2000-04A | |||
| 3 | Remove cover (2) | ||
| 4 | Switch off ignition and keep transmitter key at a location beyond transmitter range (at least 2 m) | ||
| 5 | Remove door trim for liftgate at center and bottom | Model 166 as of model year 2016 with code 218 (Rear view camera) Model 166 as of model year 2016 with code 501 (360° camera) |
AR72.20-P-3520GQ |
| Model 292 with code 218 (Rear view camera) Model 292 with code 501 (360° camera) |
AR72.20-P-6445GQC | ||
| 6 | Remove bolts (3) | ||
| 7 | Place liftgate latch (4) to one side | ||
| 8 | Unclip electrical lines (5) from bracket to reversing camera (1) | ||
| 9 | Disconnect electrical connectors (7) | ||
| 10 | Remove screws/bolts (6) | ||
| 11 | Detach water drain hose from reversing camera (1) | ||
| 12 | Remove reversing camera (1) | ||
| 13 | Install in the reverse order | ||
| Initial startup | |||
| 14.1 | Run SCN coding of reversing camera (1) | Model 166 as of model year 2016 with code 218 (Rear view camera) Model 292 with code 218 (Rear view camera) After replacing reversing camera (1). |
AR54.21-P-0015X |
| 14.2 | Run SCN coding of 360° camera control unit | Model 166 as of model year 2016 with code 501 (360° camera) Model 292 with code 501 (360° camera) After replacing reversing camera (1). |
AR54.21-P-0015X |
| 15.1 | Transfer previously-stored basic data to reversing camera (1) | Model 166 as of model year 2016 with code 218 (Rear view camera) Model 292 with code 218 (Rear view camera) After replacing reversing camera (1). |
|
| AD00.00-P-2000-04A | |||
| 15.2 | Transfer previously stored basic data to 360° camera control unit | Model 166 as of model year 2016 with code 501 (360° camera) Model 292 with code 501 (360° camera) After replacing reversing camera (1). |
|
| AD00.00-P-2000-04A | |||
| 16 | Perform commissioning and calibration of reversing camera (1) | When replacing reversing camera (1) or after working on liftgate. | |
| AD00.00-P-2000-04A |
