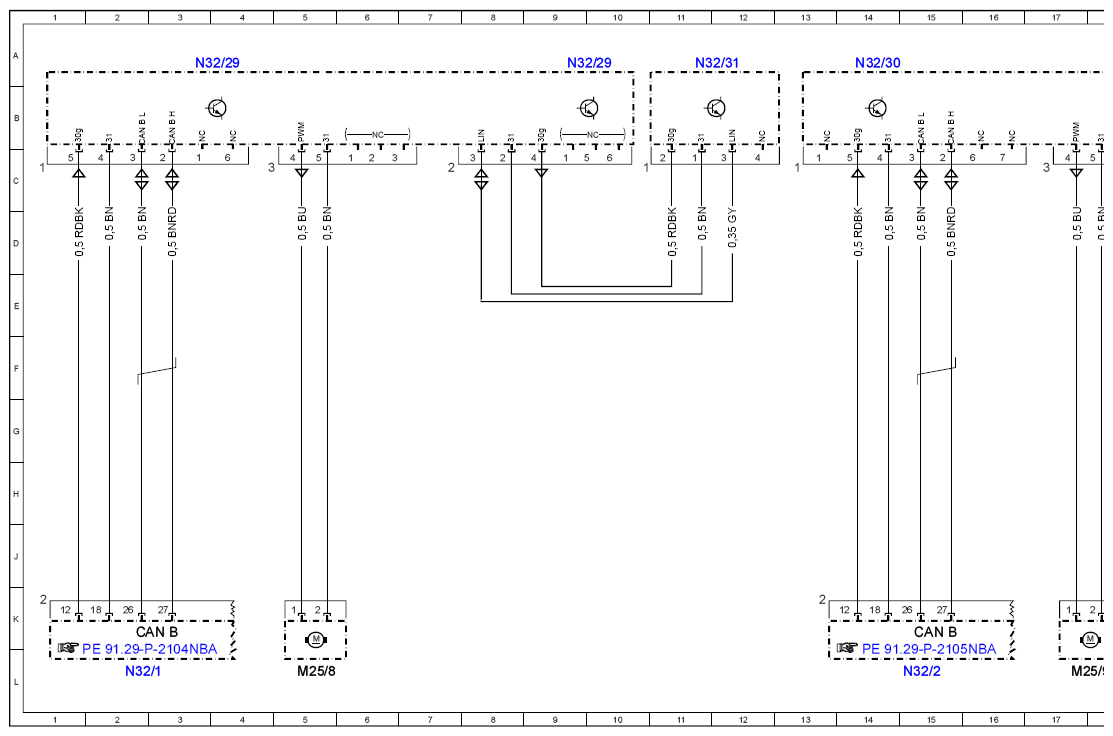

Wiring Diagram For Multicontour Seat Control Unit - PE91.25-P-2103-97NBA
MODEL 166 as of model year 2016 with CODE 399 (Multicontour front seats with massage function) Control unit N32/31, N32/32
MODEL 292 with CODE 399 (Multicontour front seats with massage function) Control unit N32/31, N32/32
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| CAN B | Interior CAN | 2K |
| CAN B | Interior CAN | 15K |
| M25/8 | 5L | |
| M25/9 | 17L | |
| N32/1 | Driver seat control unit | 2L |
| N32/2 | Front passenger seat control unit | 15L |
| N32/29 | Driver multicontour seat control unit | 3A |
| N32/29 | Driver multicontour seat control unit | 9A |
| N32/30 | Front passenger multicontour seat control unit | 14A |
| N32/30 | Front passenger multicontour seat control unit | 20A |
| N32/31 | Driver massage function control unit | 11A |
| N32/32 | Front passenger massage function control unit | 24A |
