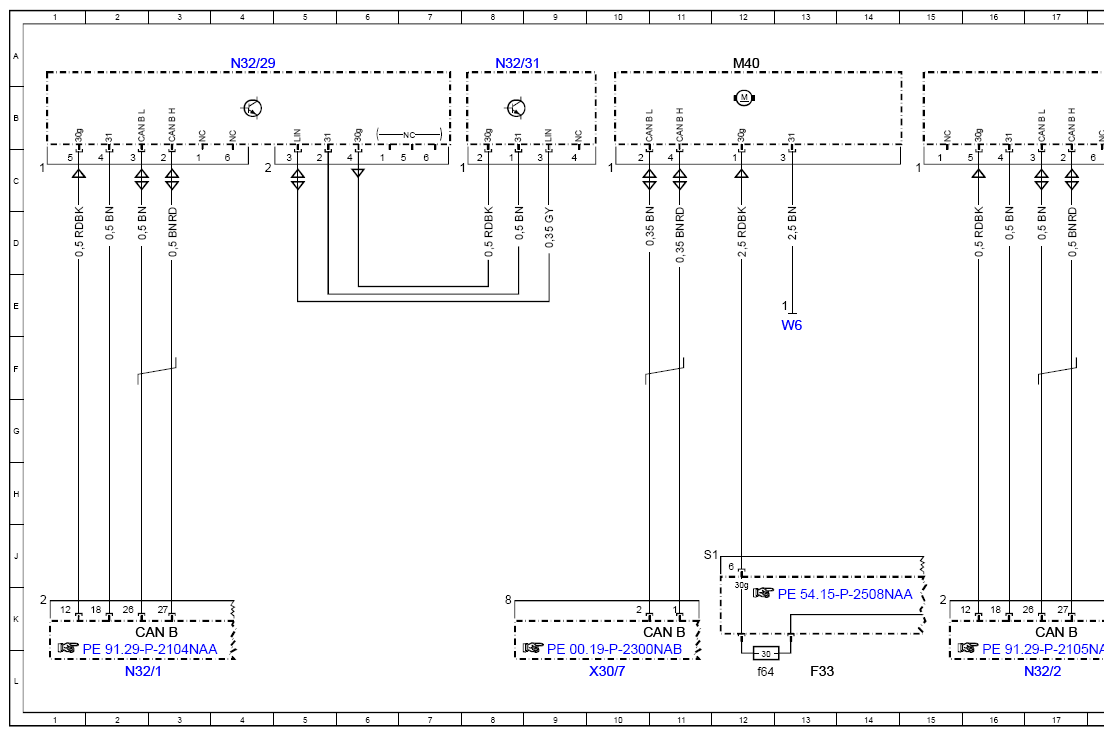

Wiring Diagram For Multicontour Seat Control Unit - PE91.25-P-2103-97NAA
MODEL 166 up to model year 2016 with CODE 399 (Multicontour front seats with massage function) Control unit N32/31, N32/32
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| CAN B | Interior CAN | 2K |
| CAN B | Interior CAN | 11K |
| CAN B | Interior CAN | 17K |
| F33 | Battery compartment prefuse box | 13L |
| F33f64 | Fuse 64 | 12L |
| M40 | Multicontour seat pneumatic pump | 12A |
| N32/1 | Driver seat control unit | 2L |
| N32/2 | Front passenger seat control unit | 17L |
| N32/29 | Driver multicontour seat control unit | 4A |
| N32/30 | Front passenger multicontour seat control unit | 19A |
| N32/31 | Driver massage function control unit | 8A |
| N32/32 | Front passenger massage function control unit | 23A |
| W6 | Inner left D-pillar ground point | 13E |
| X30/7 | Left potential distributor electrical connector (CAN) | 10L |
