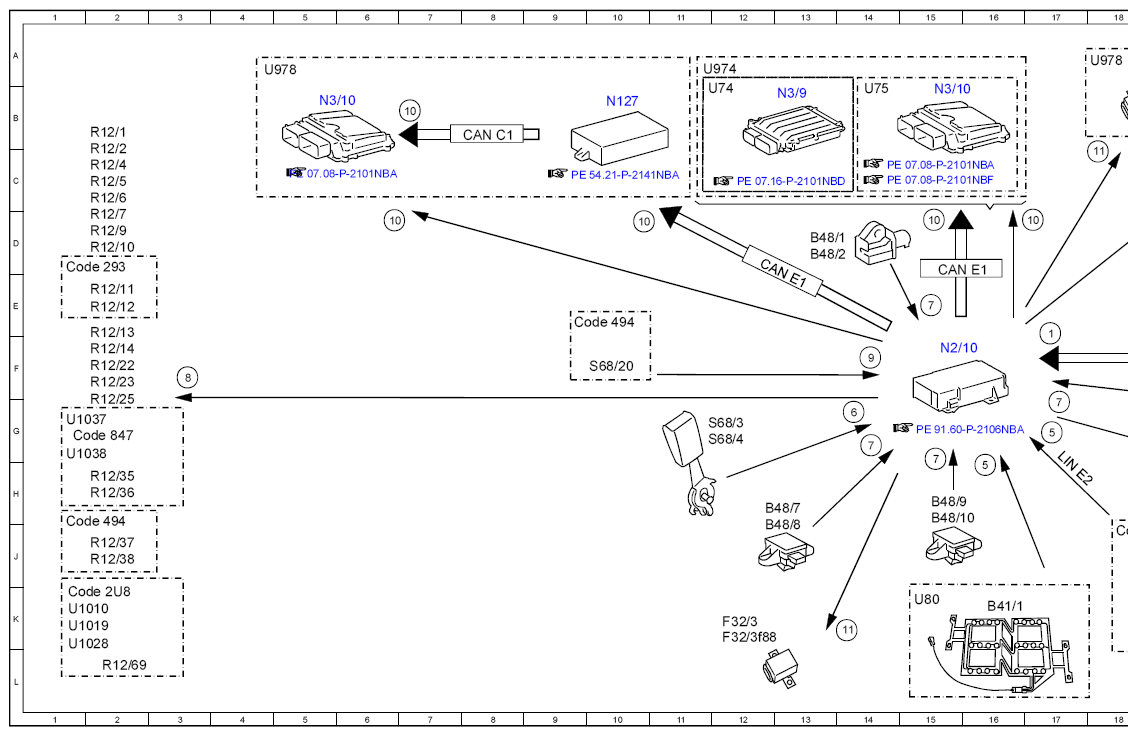

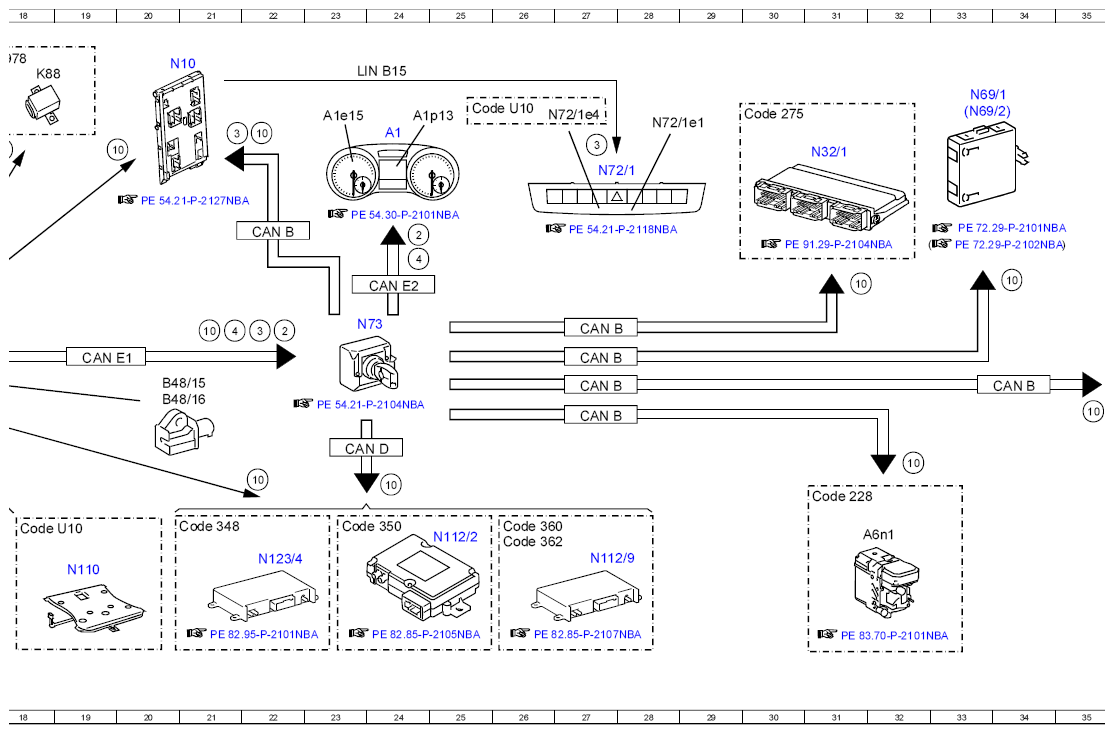

Actuate Supplemental Restraint System, Electrical Function Schematic - PE91.60-P-2055-97NBA
MODEL 166 as of model year 2016
MODEL 292
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 17F |
| 10 | Crash, signal | 22H |
| 10 | Crash, signal | 24H |
| 10 | Crash, signal | 17D |
| 10 | Crash, signal | 21E |
| 10 | Crash, signal | 34E |
| 10 | Crash, signal | 32H |
| 10 | Crash, signal | 31E |
| 10 | Crash, signal | 19C |
| 10 | Crash, signal | 22B |
| 10 | Crash, signal | 15D |
| 10 | Crash, signal | 35G |
| 10 | Crash, signal | 7B |
| 10 | Crash, signal | 10D |
| 10 | Crash, signal | 6D |
| 11 | Pyrofuse, actuation | 14K |
| 11 | Pyrofuse, actuation | 18C |
| 2 | Indicator lamp, request | 24D |
| 2 | Indicator lamp, request | 22E |
| 3 | Automatic child seat recognition indicator lamp, request | 21B |
| 3 | Automatic child seat recognition indicator lamp, request | 22E |
| 3 | Automatic child seat recognition indicator lamp, request | 27B |
| 4 | Supplemental restraint system messages, request | 24D |
| 4 | Supplemental restraint system messages, request | 21E |
| 5 | Front passenger seat occupied recognition, status | 16H |
| 5 | Front passenger seat occupied recognition, status | 17G |
| 6 | Seat belt buckle restraint system switch, status | 14G |
| 7 | Impact detection, signal | 14G |
| 7 | Impact detection, signal | 17G |
| 7 | Impact detection, signal | 15E |
| 7 | Impact detection, signal | 15H |
| 8 | Squib, actuation | 3F |
| 9 | Front passenger seat position detection switch, status | 14F |
| A1 | Instrument cluster | 24B |
| A1e15 | Supplemental restraint system indicator lamp | 23B |
| A1p13 | Multifunction display | 24B |
| A6n1 | Stationary heater control unit | 32J |
| B41/1 | Front passenger seat occupied recognition | 16K |
| B48/1 | Left frontal acceleration sensor | 13D |
| B48/10 | Right rear door pressure sensor | 15H |
| B48/15 | Left B-pillar body acceleration sensor | 20F |
| B48/16 | Right B-pillar body acceleration sensor | 20G |
| B48/2 | Right frontal acceleration sensor | 13D |
| B48/7 | Left front door pressure sensor | 12H |
| B48/8 | Right front door pressure sensor | 12J |
| B48/9 | Left rear door pressure sensor | 15H |
| CAN B | Interior CAN | 27F |
| CAN B | Interior CAN | 27G |
| CAN B | Interior CAN | 27E |
| CAN B | Interior CAN | 22D |
| CAN B | Interior CAN | 27F |
| CAN B | Interior CAN | 34F |
| CAN C1 | Engine CAN | 8B |
| CAN D | Diagnostic CAN | 23G |
| CAN E1 | Chassis CAN 1 | 15E |
| CAN E1 | Chassis CAN 1 | 19F |
| CAN E1 | Chassis CAN 1 | 12E |
| CAN E2 | Chassis CAN 2 | 24E |
| Code 228 | Stationary heater | 31H |
| Code 275 | Memory package | 30B |
| Code 293 | Left and right rear sidebag | 1D |
| Code 2U8 | R1234YF refrigerant | 1K |
| Code 348 | Emergency call/assistance system | 21J |
| Code 350 | Ecall Europe emergency call system | 23J |
| Code 360 | HERMES UMTS | 26J |
| Code 362 | HERMES LTE | 26J |
| Code 494 | USA version | 1J |
| Code 494 | USA version | 9E |
| Code 847 | 3rd seat row | 1G |
| Code U10 | Front passenger seat with weight detection | 18J |
| Code U10 | Front passenger seat with weight detection | 25B |
| F32/3 | Engine compartment prefuse box | 12K |
| F32/3f88 | Pyrofuse | 12K |
| K88 | Pyrotechnical separator | 18A |
| LIN B15 | Battery sensor LIN | 23A |
| LIN E2 | Seat occupied recognition LIN | 17H |
| N10 | SAM control unit | 20A |
| N110 | Weight Sensing System (WSS) control unit | 19J |
| N112/2 | Telematics services communication module | 25J |
| N112/9 | HERMES control unit | 27J |
| N123/4 | Emergency call system control unit | 22J |
| N127 | Drivetrain control unit | 10B |
| N2/10 | Supplemental restraint system control unit | 15F |
| N22/7 | Automatic air conditioning control and operating unit | 36F |
| N3/10 | ME-SFI [ME] control unit | 15B |
| N3/10 | ME-SFI [ME] control unit | 5B |
| N3/9 | CDI control unit | 13B |
| N32/1 | Driver seat control unit | 31C |
| N69/1 | Left front door control unit | 33B |
| N69/2 | Right front door control unit | 33B |
| N72/1 | Upper control panel control unit | 27C |
| N72/1e1 | Automatic child seat recognition airbag OFF indicator lamp | 28B |
| N72/1e4 | Automatic child seat recognition airbag ON indicator lamp | 26B |
| N73 | Electronic ignition switch control unit | 23E |
| R12/1 | Driver ETR [GUS] squib | 2B |
| R12/10 | Front passenger sidebag squib | 2D |
| R12/11 | Left rear sidebag squib | 2E |
| R12/12 | Right rear sidebag squib | 2E |
| R12/13 | Driver airbag squib 1 | 2E |
| R12/14 | Driver airbag squib 2 | 2F |
| R12/2 | Front passenger ETR [GUS] squib | 2C |
| R12/22 | Left windowbag squib | 2F |
| R12/23 | Right windowbag squib | 2F |
| R12/25 | Driver kneebag squib | 2G |
| R12/35 | Left 3rd row ETR [GUS] squib | 2H |
| R12/36 | Right 3rd row ETR [GUS] squib | 2H |
| R12/37 | Driver-side anchor fitting tensioner squib | 2J |
| R12/38 | Front passenger anchor fitting tensioner squib | 2J |
| R12/4 | Front passenger airbag squib 1 | 2C |
| R12/5 | Front passenger airbag squib 2 | 2C |
| R12/6 | Left 2nd row ETR [GUS] squib | 2C |
| R12/69 | Extinguishing agent tank squib | 2L |
| R12/7 | Right 2nd row ETR [GUS] squib | 2D |
| R12/9 | Driver sidebag squib | 2D |
| S68/20 | Front passenger seat position detection switch | 10F |
| S68/3 | Driver seat belt buckle restraint system switch | 11G |
| S68/4 | Front passenger seat belt buckle restraint system switch | 11G |
| U1010 | 1K | |
| U1019 | Valid for gasoline engine 278 | 1K |
| U1028 | Valid for engine 157 | 1K |
| U1037 | Valid for vehicle model designation 166.0 | 1G |
| U1038 | Valid for vehicle model designation 166.8 | 1G |
| U74 | Valid for diesel engines | 11B |
| U75 | Valid for gasoline engines | 14B |
| U80 | Valid without code U10 Front passenger seat with seat occupied recognition | 15K |
| U974 | Not valid for hybrid drive | 11A |
| U978 | Valid for hybrid drive | 18A |
| U978 | Valid for hybrid drive | 4A |
