Overview Of System Components For Electric Seats - GF91.29-P-9992GN
MODEL 166 as of model year 2016
MODEL 292

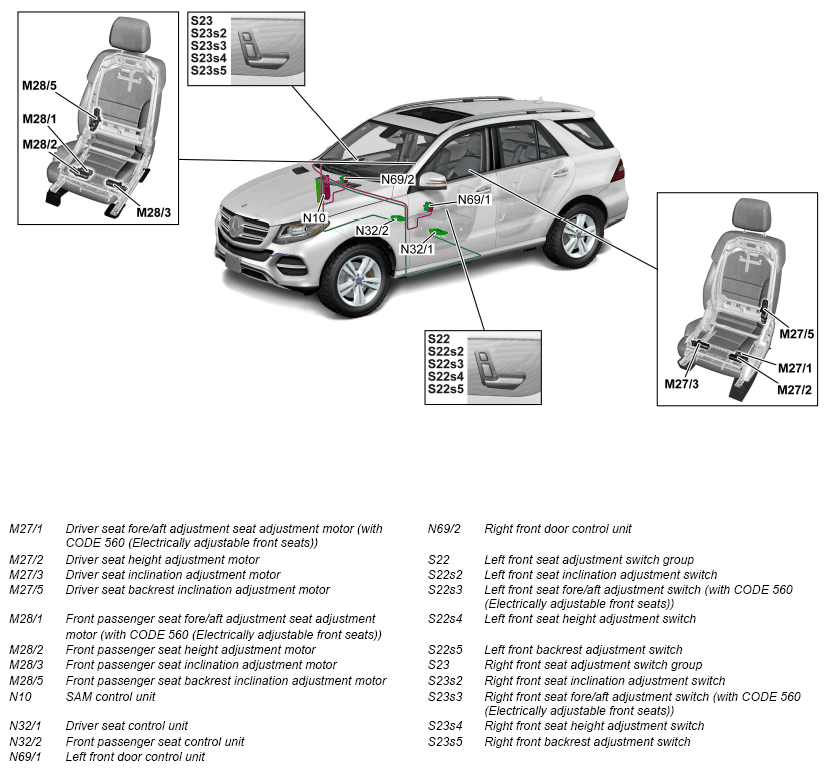

Electrical seat adjustment (ESE) (except CODE 275 (Memory package) and except CODE P64 (Memory package)), shown on model 166.0

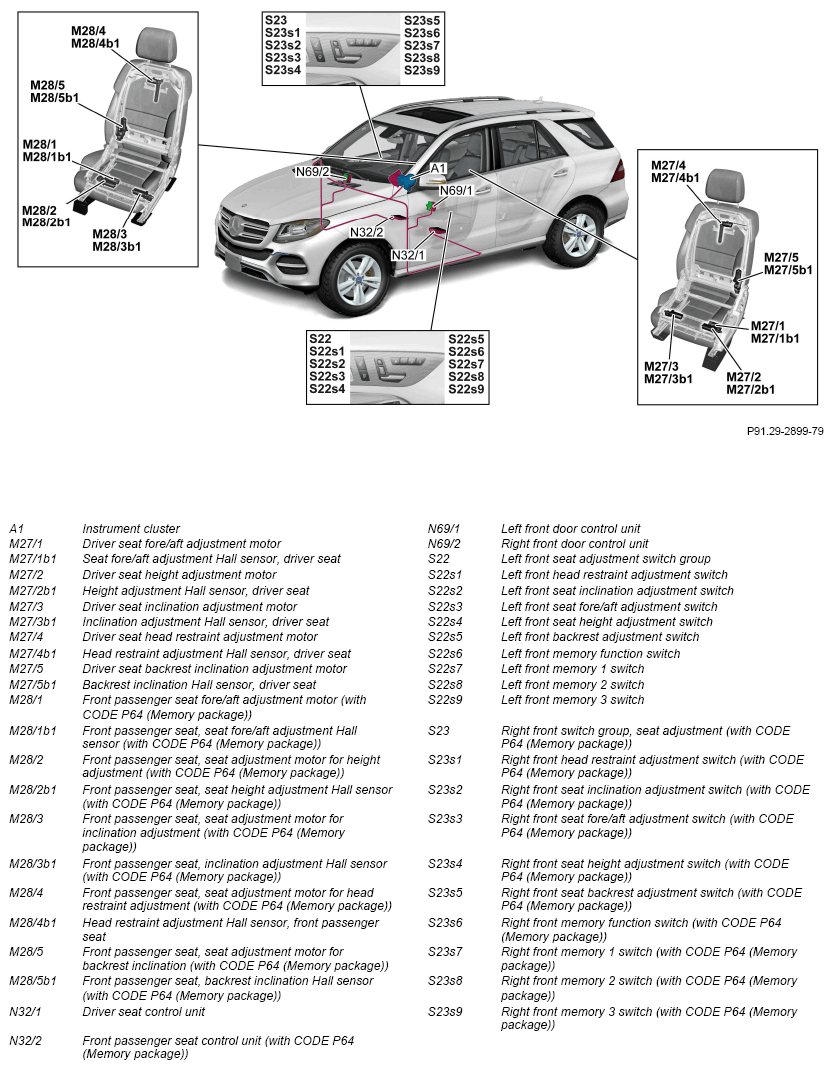

Electrical seat adjustment (ESE) (with CODE 275 (Memory package) or CODE P64 (Memory package)), shown on model 166.0

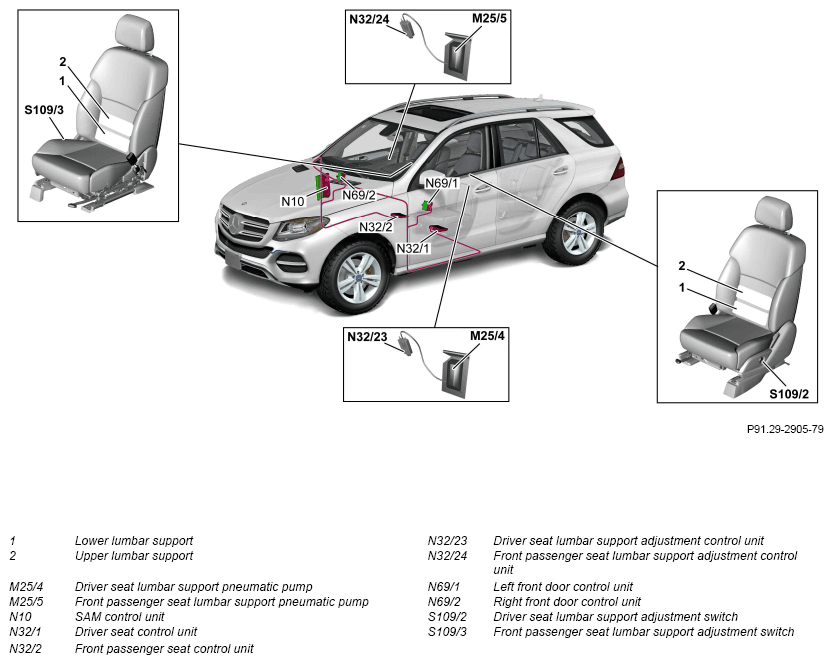

Lumbar support adjustment (with CODE 560 (Electrically adjustable front seats) or CODE 275 (Memory package) or CODE P64 (Memory package) and except CODE 399 (Front multicontour seats with massage function)), shown on model 166.0

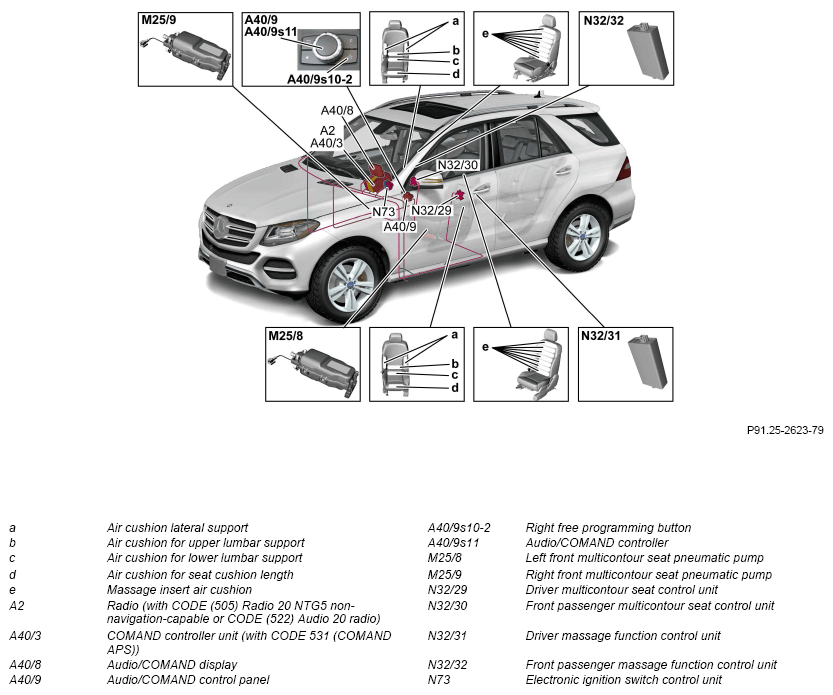

Multicontour seat (MKS) (with CODE 399 (Front multicontour seats with massage function)), shown on model 166.0

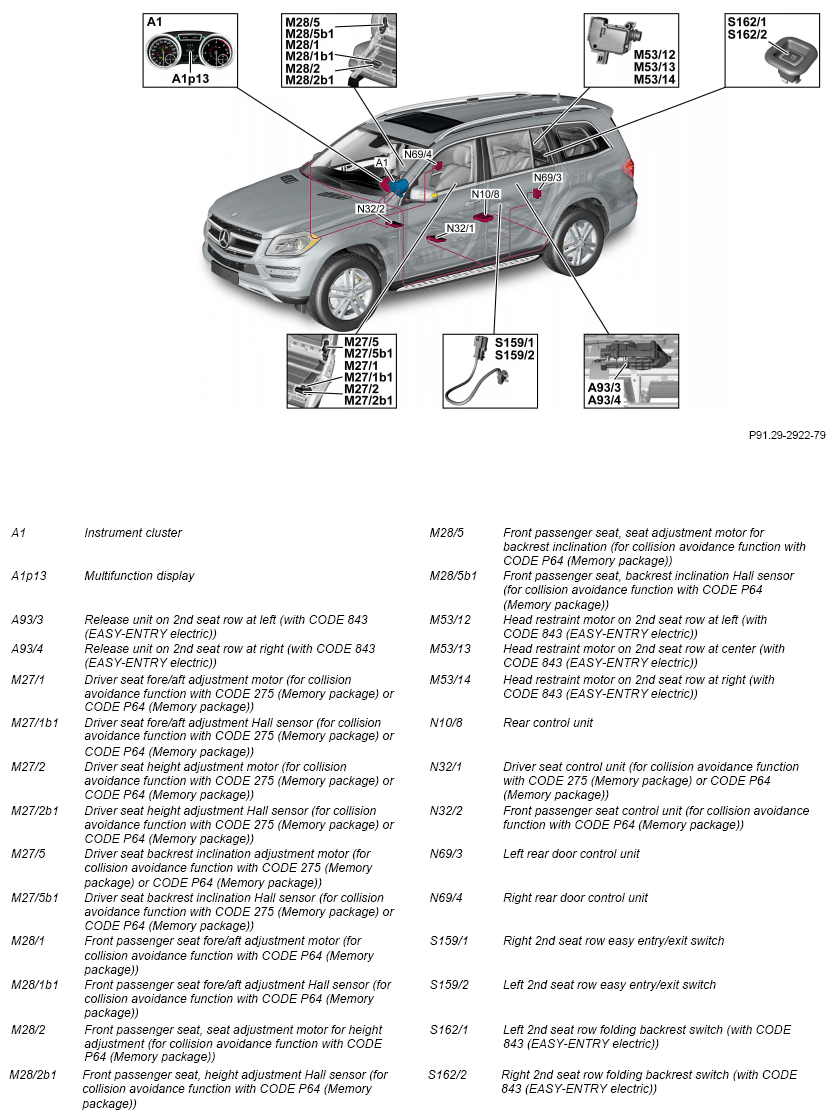

2nd seat row seat release (model 166.8)

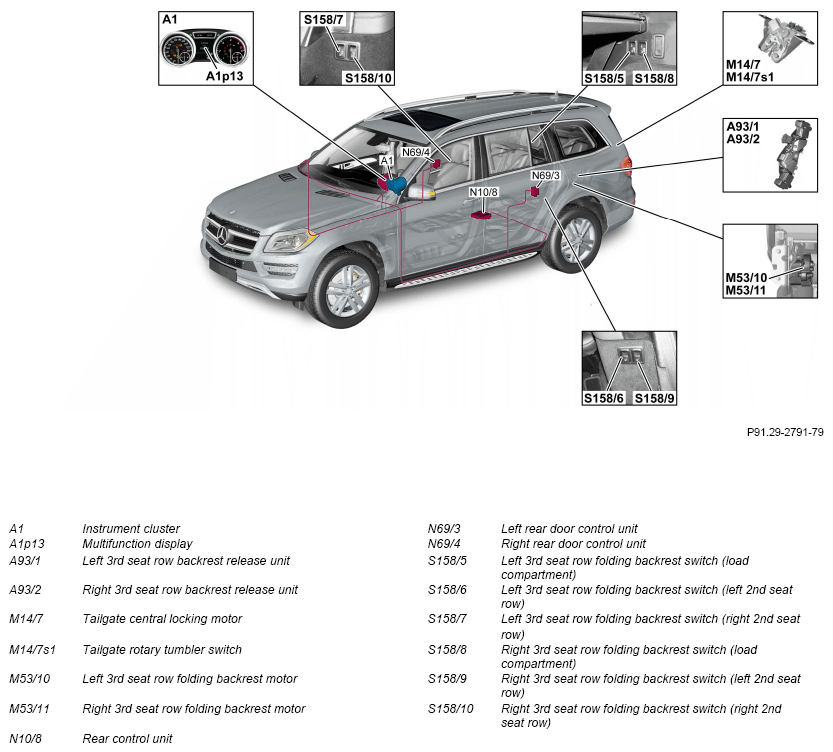

Folding over the 3rd seat row (model 166.8)

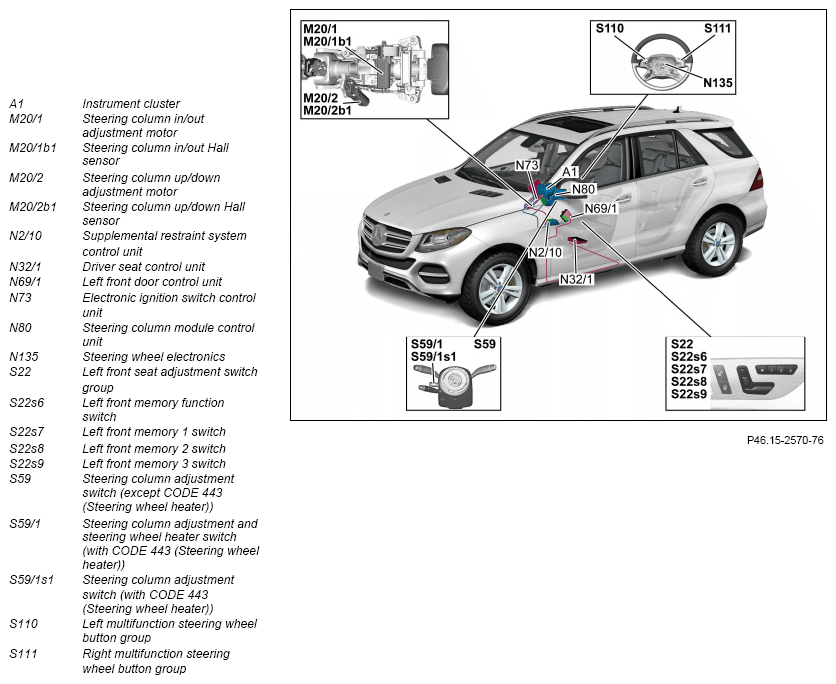

Electric steering column adjustment (ELE) (with CODE 275 (Memory package)), shown on model 166.0
| Component description for instrument cluster | A1 | GF54.30-P-6000GN | |
| Component description for the radio | Model 166 as of model year 2016 with code 505 (Radio 20 NTG5, not navigation-enabled) Model 166 as of model year 2016 with code 522 (Audio 20 radio) Model 292 with code 505 (Radio 20 NTG5, not navigation-enabled) Model 292 with code 522 (Audio 20 radio) A2 |
GF82.60-P-3122GN | |
| Component description for COMAND controller unit | Model 166 as of model year 2016 with code 531 (COMAND APS) Model 292 with code 531 (COMAND APS) A40/3 |
GF82.85-P-3136GN | |
| Component description for Audio/COMAND display | A40/8 | GF54.30-P-6150GN | |
| Component description for Audio/COMAND control panel | A40/9 | GF54.21-P-4501GN | |
| Supplemental restraint system control unit, component description | N2/10 | GF91.60-P-4080GN | |
| SAM control unit, component description | N10 | GF54.21-P-4157GN | |
| Rear control unit, component description | N10/8 | GF54.21-P-4134GN | |
| Component description for driver seat control unit | Model 166 as of model year 2016 with code 275 (Memory package) Model 292 with code 275 (Memory package) N32/1 |
GF91.29-P-5231GN | |
| Model 166 as of model year 2016 except code 275 (Memory package) Model 292 except code 275 (Memory package) N32/1 |
GF91.29-P-5231GNA | ||
| Component description for front passenger seat control unit | Model 166 as of model year 2016 with code P64 (Memory package) Model 292 with code P64 (Memory package) N32/2 |
GF91.29-P-5241GN | |
| Model 166 as of model year 2016 except code P64 (Memory package) Model 292 except code P64 (Memory package) N32/2 |
GF91.29-P-5241GNA | ||
| Multicontour seat control unit (MCS), component description | Model 166 as of model year 2016 with code 399 (Multicontour front seats with massage function) Model 292 with code 399 (Multicontour front seats with massage function) N32/29, N32/30 |
GF91.25-P-5201GN | |
| Component description for left front door control unit | N69/1 | GF72.29-P-6001GN | |
| Component description for right front door control unit | N69/2 | GF72.29-P-6009GN | |
| Component description for rear door control unit | N69/3, N69/4 | GF72.29-P-6021GN | |
| Component description for the electronic ignition lock control unit | N73 | GF80.57-P-6001GN | |
| Component description for steering column tube module control unit | N80 | GF54.21-P-6051GN | |
| Table of contents for function description of electric seats | GF91.29-P-0992GN |
