Wiring Diagram For Common Rail Diesel Injection (CDI) Control Unit - PE07.16-P-2101-97NBA

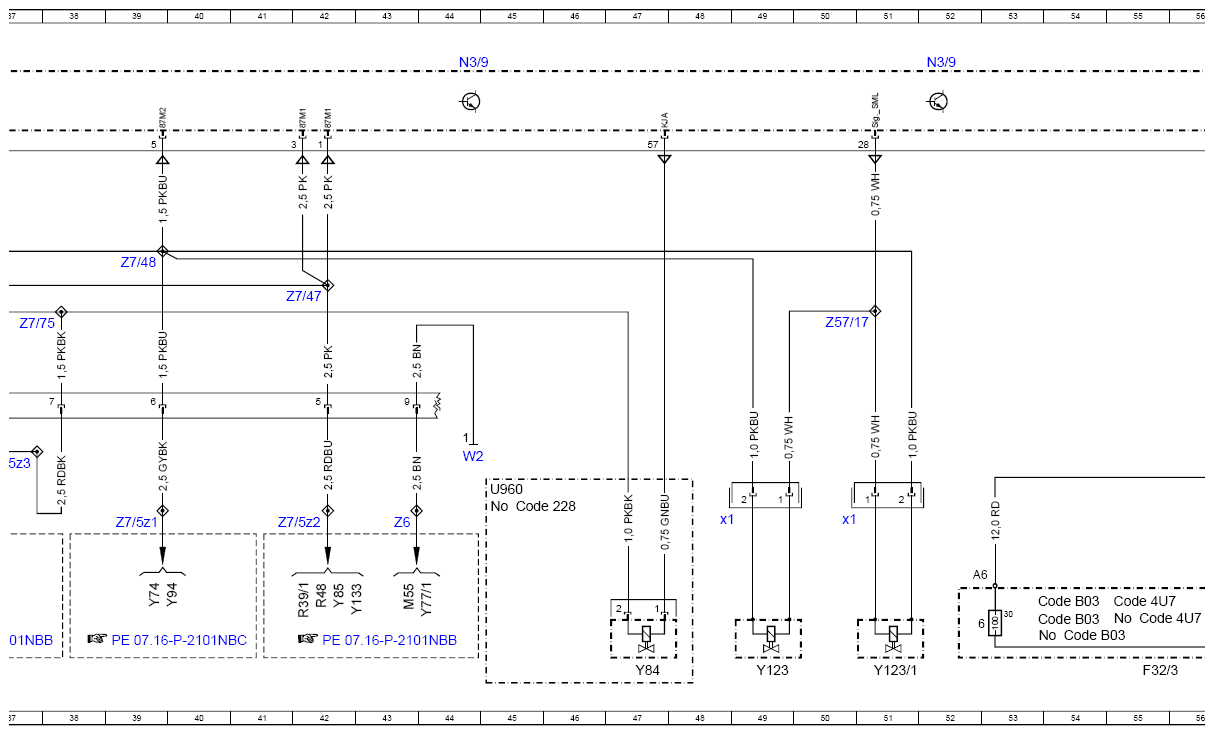

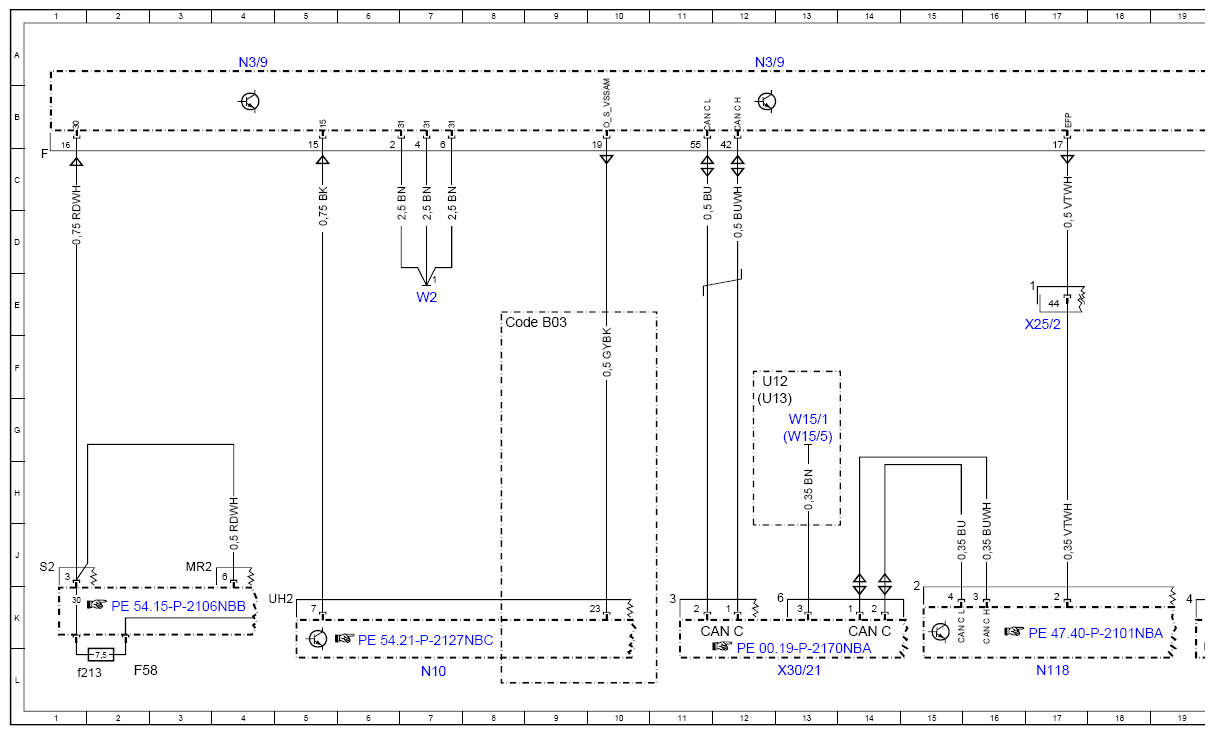

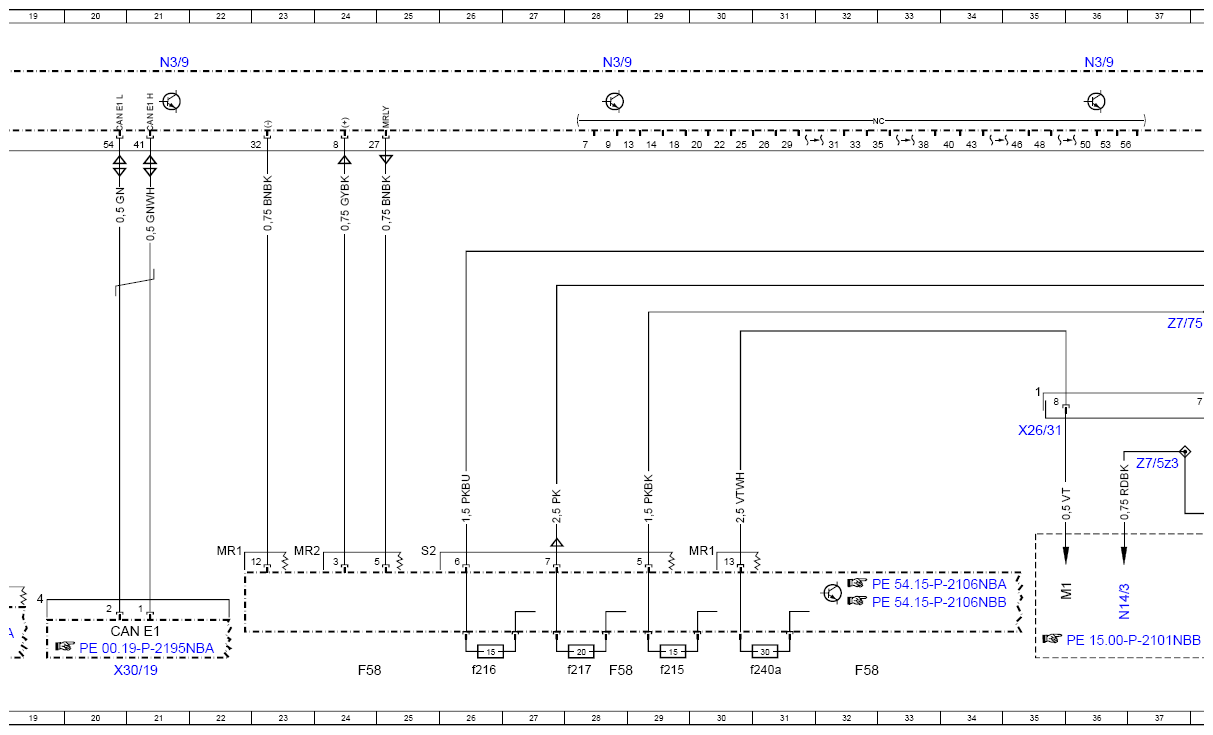

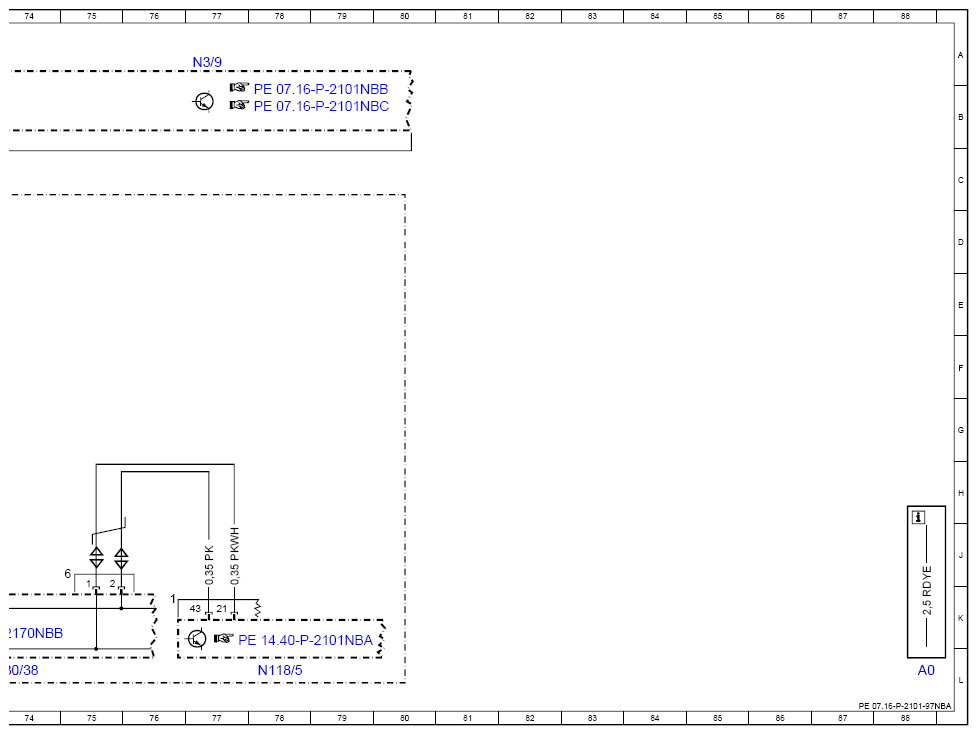

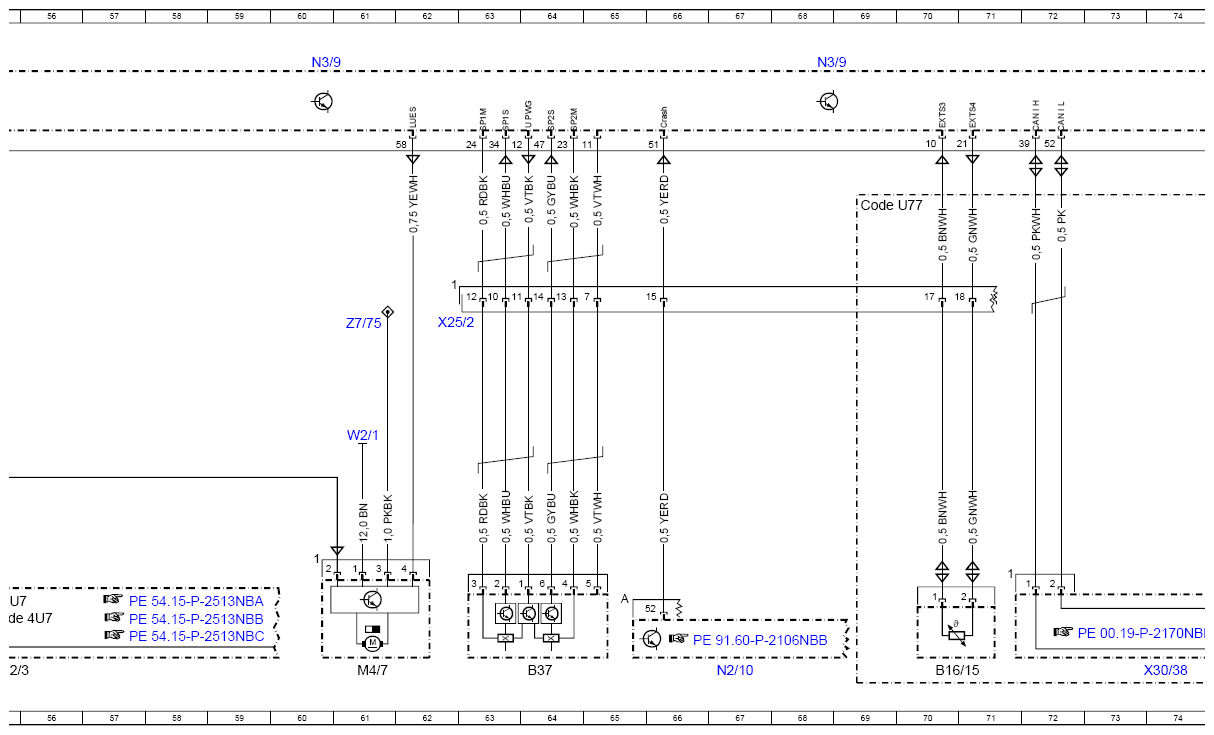

ENGINE 642.8 in MODEL 166 as of model year 2016 Control unit N3/9, engine connector, body side
ENGINE 642.8 in MODEL 292 Control unit N3/9, engine connector, body side
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 88L |
| B16/15 | Temperature sensor upstream of SCR catalytic converter | 70L |
| B37 | Accelerator pedal sensor | 64L |
| CAN C | Drive train CAN | 12K |
| CAN C | Drive train CAN | 14K |
| CAN E1 | Chassis CAN 1 | 20K |
| Code 228 | Stationary heater | 45H |
| Code 4U7 | Start/stop voltage dip protection | 55K |
| Code 4U7 | Start/stop voltage dip protection | 55K |
| Code B03 | ECO start/stop function | 8E |
| Code B03 | ECO start/stop function | 53K |
| Code B03 | ECO start/stop function | 53K |
| Code B03 | ECO start/stop function | 54K |
| Code U77 | BLUETEC (SCR) diesel exhaust treatment | 69C |
| F32/3 | Engine compartment prefuse box | 55L |
| F32/3f6 | Fuse 6 | 52K |
| F58 | Engine compartment fuse and relay module | 2L |
| F58 | Engine compartment fuse and relay module | 24L |
| F58 | Engine compartment fuse and relay module | 32L |
| F58 | Engine compartment fuse and relay module | 28L |
| F58f213 | Fuse 213 | 2L |
| F58f215 | Fuse 215 | 29L |
| F58f216 | Fuse 216 | 26L |
| F58f217 | Fuse 217 | 28L |
| F58f240a | Fuse 240a | 31L |
| M1 | Starter | 35J |
| M4/7 | Fan motor | 61L |
| M55 | Intake port shutoff actuator motor | 43J |
| N10 | SAM control unit | 7L |
| N118 | Fuel pump control unit | 17L |
| N118/5 | AdBlue® control unit | 78L |
| N14/3 | Glow output stage | 36J |
| N2/10 | Supplemental restraint system control unit | 67L |
| N3/9 | CDI control unit | 4A |
| N3/9 | CDI control unit | 12A |
| N3/9 | CDI control unit | 28A |
| N3/9 | CDI control unit | 21A |
| N3/9 | CDI control unit | 36A |
| N3/9 | CDI control unit | 44A |
| N3/9 | CDI control unit | 52A |
| N3/9 | CDI control unit | 60A |
| N3/9 | CDI control unit | 77A |
| N3/9 | CDI control unit | 68A |
| R39/1 | Vent line heater element | 41J |
| R48 | Coolant thermostat heating element | 42J |
| U12 | Valid for left-hand drive vehicles | 12F |
| U13 | Valid for right-hand drive vehicles | 12G |
| U960 | Valid for radiator shutters | 45H |
| W15/1 | Right footwell ground point | 13G |
| W15/5 | Left front footwell ground point | 13G |
| W2 | Right front ground point at lamp unit | 7E |
| W2 | Right front ground point at lamp unit | 44H |
| W2/1 | Right front ground point | 61G |
| X25/2 | Engine compartment/vehicle interior electrical connector | 17E |
| X25/2 | Engine compartment/vehicle interior electrical connector | 62E |
| X26/31 | Engine/engine compartment electrical connector | 35G |
| X30/19 | Vehicle floor chassis CAN E1 potential distributor electrical connector | 20L |
| X30/21 | Drive train CAN voltage distributor electrical connector | 13L |
| X30/38 | Potential distributor electrical connector (CAN I) | 74L |
| Y123 | Left switchable engine mount | 49L |
| Y123/1 | Right switchable engine mount | 51L |
| Y123/1x1 | Right switchable engine mount electrical connector | 50J |
| Y123x1 | Left switchable engine mount electrical connector | 48J |
| Y133 | Coolant pump switchover valve | 42J |
| Y74 | Pressure regulator valve | 39J |
| Y77/1 | Boost pressure positioner | 43J |
| Y84 | Radiator shutters actuator | 47L |
| Y85 | Exhaust gas recirculation cooler bypass switchover valve | 42J |
| Y94 | Quantity control valve | 39J |
| Z57/17 | Engine mount connector sleeve in engine compartment | 50E |
| Z6 | Circuit 31 connector sleeve | 43J |
| Z7/47 | Circuit 87D1 connector sleeve | 42E |
| Z7/48 | Circuit 87D2 connector sleeve | 39D |
| Z7/5z1 | Circuit 87 connector sleeve | 39J |
| Z7/5z2 | Circuit 87 connector sleeve | 42J |
| Z7/5z3 | Circuit 87 connector sleeve | 37H |
| Z7/75 | Circuit 87 D3 connector sleeve | 37E |
| Z7/75 | Circuit 87 D3 connector sleeve | 61E |
