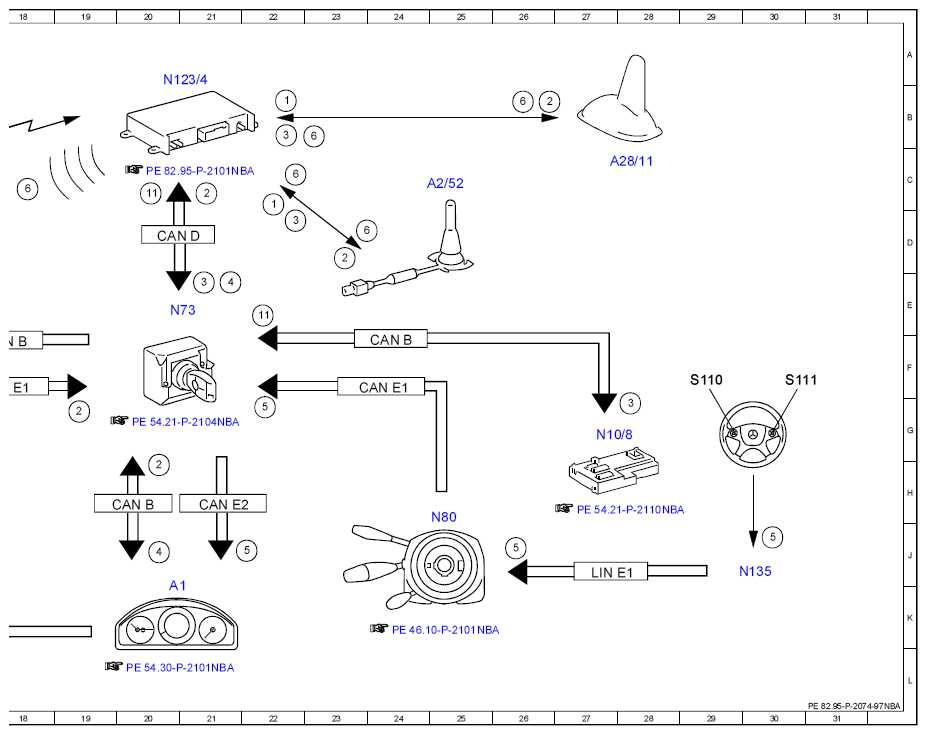

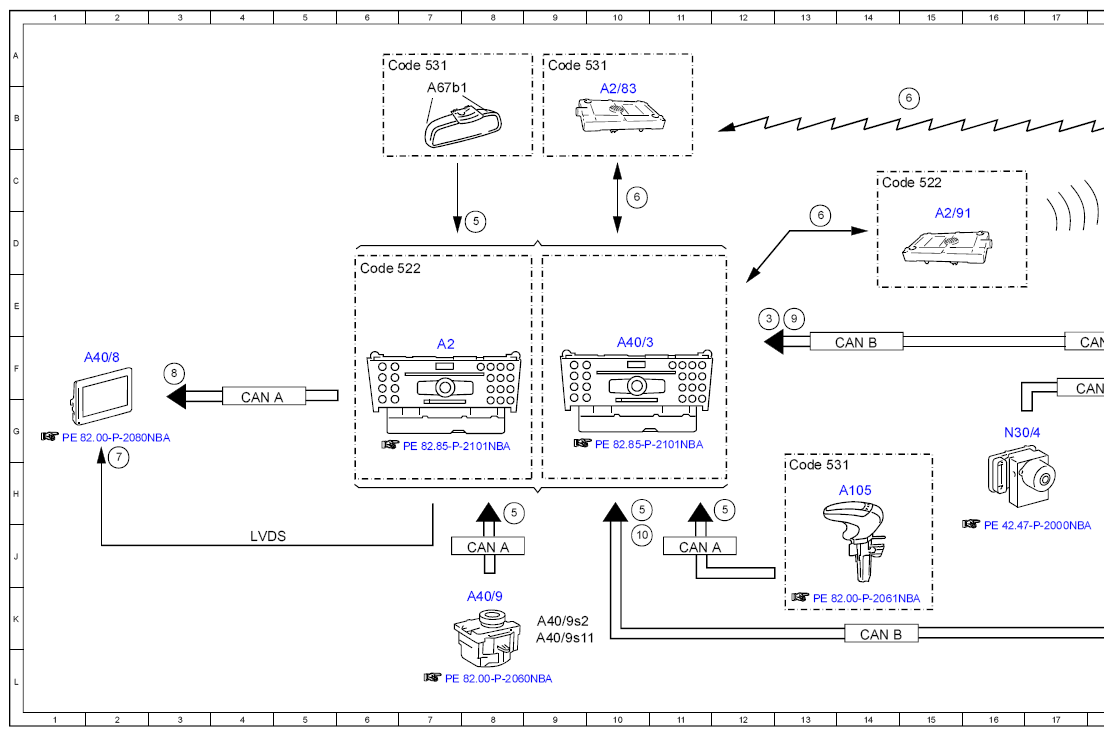

Electrical Function Schematic For Telematics Services, Function - PE82.95-P-2074-97NBA
MODEL 166 as of model year 2016 with CODE 348 (Emergency call/assistant system)
MODEL 292 with CODE 348 (Emergency call/assistant system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Vehicle data, request | 22B |
| 1 | Vehicle data, request | 22C |
| 10 | Vehicle speed, signal | 10J |
| 11 | ATA [EDW] alarm, signal | 22E |
| 11 | ATA [EDW] alarm, signal | 20C |
| 2 | Vehicle data, signal | 21C |
| 2 | Vehicle data, signal | 26B |
| 2 | Vehicle data, signal | 23D |
| 2 | Vehicle data, signal | 20H |
| 2 | Vehicle data, signal | 19G |
| 3 | Data from service center, signal | 12E |
| 3 | Data from service center, signal | 21E |
| 3 | Data from service center, signal | 22B |
| 3 | Data from service center, signal | 28G |
| 3 | Data from service center, signal | 22D |
| 4 | Instrument cluster, message | 20J |
| 4 | Instrument cluster, message | 21E |
| 5 | Operation, signal | 8H |
| 5 | Operation, signal | 22G |
| 5 | Operation, signal | 26J |
| 5 | Operation, signal | 30J |
| 5 | Operation, signal | 22J |
| 5 | Operation, signal | 10H |
| 5 | Operation, signal | 12H |
| 5 | Operation, signal | 8D |
| 6 | Internet, signal | 15B |
| 6 | Internet, signal | 26B |
| 6 | Internet, signal | 23D |
| 6 | Internet, signal | 22C |
| 6 | Internet, signal | 23B |
| 6 | Internet, signal | 13D |
| 6 | Internet, signal | 18C |
| 6 | Internet, signal | 10C |
| 7 | Low voltage differential signal video signal data transfer, signal | 2G |
| 8 | Audio/COMAND display, actuation | 3F |
| 9 | Circuit 15, status | 13E |
| A1 | Instrument cluster | 20K |
| A105 | Touchpad | 14H |
| A2 | Radio | 7F |
| A2/52 | Emergency call system antenna | 24C |
| A2/83 | WLAN antenna | 10B |
| A2/91 | Bluetooth® antenna | 15D |
| A28/11 | Multifunction antenna | 27C |
| A40/3 | COMAND control unit | 10F |
| A40/8 | Audio/COMAND display | 2F |
| A40/9 | Audio/COMAND control panel | 8K |
| A40/9s11 | Audio/COMAND controller | 9K |
| A40/9s2 | "Back" button | 9K |
| A67b1 | Hands-free system microphone group | 7B |
| CAN A | Telematics CAN | 4G |
| CAN A | Telematics CAN | 8J |
| CAN A | Telematics CAN | 11J |
| CAN B | Interior CAN | 18F |
| CAN B | Interior CAN | 24F |
| CAN B | Interior CAN | 20H |
| CAN B | Interior CAN | 14F |
| CAN B | Interior CAN | 14K |
| CAN D | Diagnostic CAN | 20D |
| CAN E1 | Chassis CAN 1 | 18F |
| CAN E1 | Chassis CAN 1 | 24F |
| CAN E2 | Chassis CAN 2 | 21H |
| Code 522 | Audio 20 radio | 14C |
| Code 522 | Audio 20 radio | 6D |
| Code 531 | COMAND APS | 9A |
| Code 531 | COMAND APS | 13H |
| Code 531 | COMAND APS | 6A |
| LIN E1 | Steering LIN | 27J |
| LVDS | Low voltage differential signal | 4J |
| N10/8 | Rear control unit | 27G |
| N123/4 | Emergency call system control unit | 20A |
| N135 | Steering wheel electronics | 29J |
| N30/4 | Electronic Stability Program control unit | 16G |
| N73 | Electronic ignition switch control unit | 20E |
| N80 | Steering column module control unit | 25H |
| S110 | Left multifunction steering wheel button group | 29F |
| S111 | Right multifunction steering wheel button group | 30F |
