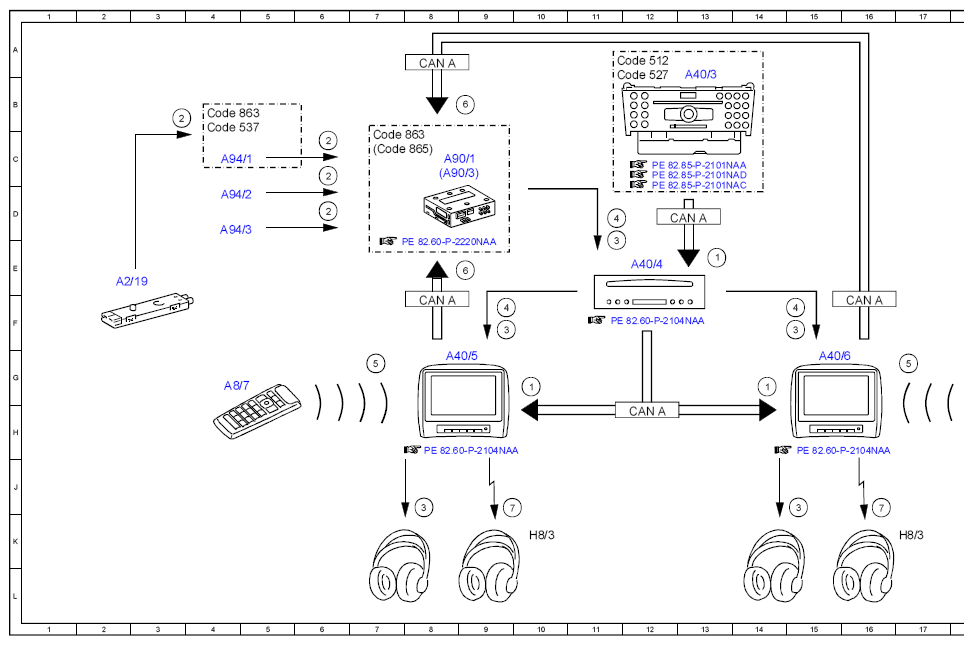

Electrical Function Schematic For Rear Entertainment TV Reception - PE82.90-P-2053-97NAA
MODEL 166 up to model year 2016 with CODE 864 (Rear entertainment system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Telematics CAN active, signal | 10G |
| 1 | Telematics CAN active, signal | 14G |
| 1 | Telematics CAN active, signal | 13E |
| 2 | TV, signal | 3B |
| 2 | TV, signal | 6C |
| 2 | TV, signal | 6D |
| 3 | Analog audio signal, signal | 8J |
| 3 | Analog audio signal, signal | 15J |
| 3 | Analog audio signal, signal | 9F |
| 3 | Analog audio signal, signal | 11D |
| 3 | Analog audio signal, signal | 15F |
| 4 | Analog picture signal, signal | 9F |
| 4 | Analog picture signal, signal | 15F |
| 4 | Analog picture signal, signal | 11D |
| 5 | Infrared, signal | 7G |
| 5 | Infrared, signal | 17G |
| 6 | TV channel selection, signal | 9E |
| 6 | TV channel selection, signal | 9B |
| 7 | Radio frequency, signal | 9J |
| 7 | Radio frequency, signal | 16J |
| A2/19 | FM 2 and DAB antenna amplifier | 2E |
| A40/3 | COMAND control unit | 13B |
| A40/4 | DVD player | 12E |
| A40/5 | Left rear display | 8G |
| A40/6 | Right rear display | 15G |
| A8/7 | Remote control | 4G |
| A8/7 | Remote control | 20G |
| A90/1 | TV tuner (analog/digital) | 8C |
| A90/3 | TV digital tuner | 8C |
| A94/1 | TV 1 antenna amplifier | 4C |
| A94/2 | TV 2 antenna amplifier | 4D |
| A94/3 | TV 3 antenna amplifier | 4D |
| CAN A | Telematics CAN | 12H |
| CAN A | Telematics CAN | 8F |
| CAN A | Telematics CAN | 16F |
| CAN A | Telematics CAN | 13D |
| CAN A | Telematics CAN | 8A |
| Code 512 | COMAND APS with DVD changer | 11A |
| Code 527 | COMAND APS (with navigation) | 11B |
| Code 537 | Digital radio | 4C |
| Code 863 | Digital/analog TV tuner | 7C |
| Code 863 | Digital/analog TV tuner | 4B |
| Code 865 | TV tuner | 7C |
| H8/3 | Radio frequency headphones | 10K |
| H8/3 | Radio frequency headphones | 17K |
