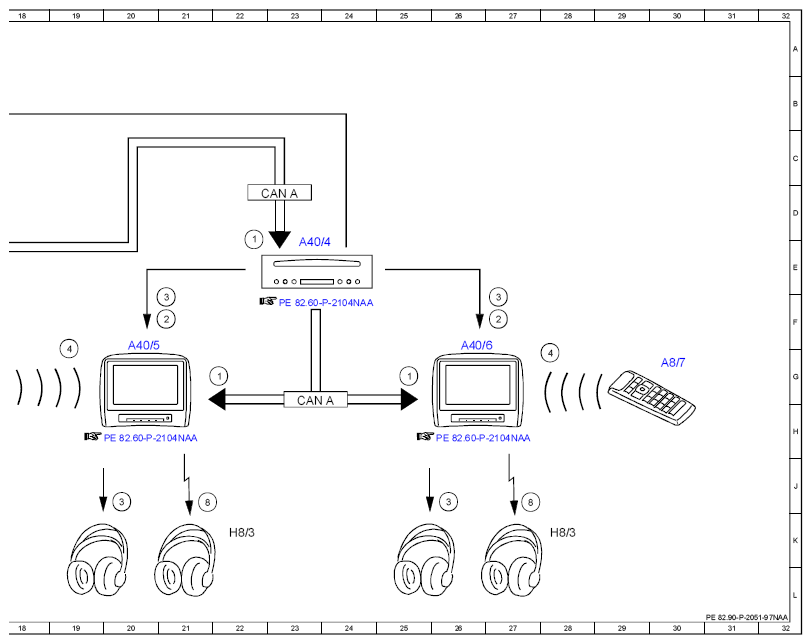

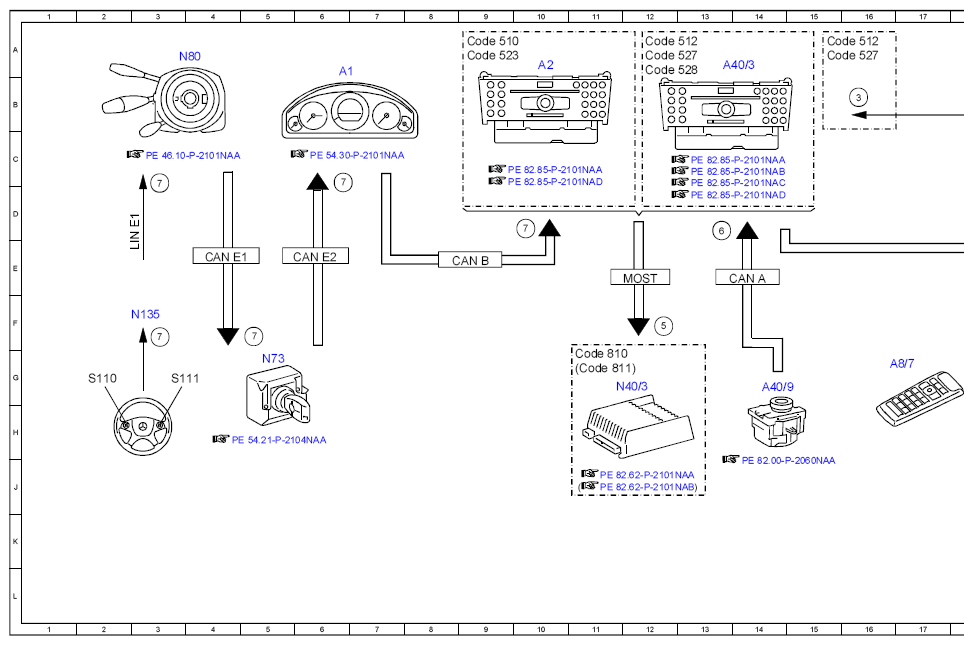

Electrical Function Schematic For Rear Entertainment Disk Applications - PE82.90-P-2051-97NAA
MODEL 166 up to model year 2016 with CODE 864 (Rear entertainment system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Telematics CAN active, signal | 22G |
| 1 | Telematics CAN active, signal | 25G |
| 1 | Telematics CAN active, signal | 22E |
| 2 | Analog picture signal, signal | 21F |
| 2 | Analog picture signal, signal | 27F |
| 3 | Analog audio signal, signal | 20J |
| 3 | Analog audio signal, signal | 26J |
| 3 | Analog audio signal, signal | 21F |
| 3 | Analog audio signal, signal | 27F |
| 3 | Analog audio signal, signal | 16B |
| 4 | Infrared, signal | 19G |
| 4 | Infrared, signal | 28G |
| 5 | Sound system amplifier, actuation | 12F |
| 6 | Audio/COMAND controller, request | 13D |
| 7 | Multifunction steering wheel button group, signal | 3F |
| 7 | Multifunction steering wheel button group, signal | 5F |
| 7 | Multifunction steering wheel button group, signal | 3D |
| 7 | Multifunction steering wheel button group, signal | 6C |
| 7 | Multifunction steering wheel button group, signal | 10D |
| 8 | Radio frequency, signal | 21J |
| 8 | Radio frequency, signal | 27J |
| A1 | Instrument cluster | 6A |
| A2 | Radio | 10A |
| A40/3 | COMAND control unit | 13A |
| A40/4 | DVD player | 23E |
| A40/5 | Left rear display | 20G |
| A40/6 | Right rear display | 26G |
| A40/9 | Audio/COMAND control panel | 14G |
| A8/7 | Remote control | 17G |
| A8/7 | Remote control | 30G |
| CAN A | Telematics CAN | 23H |
| CAN A | Telematics CAN | 14E |
| CAN A | Telematics CAN | 23D |
| CAN B | Interior CAN | 9E |
| CAN E1 | Chassis CAN 1 | 4E |
| CAN E2 | Chassis CAN 2 | 6E |
| Code 510 | Audio 20 with CD changer | 9A |
| Code 512 | COMAND APS with DVD changer | 15A |
| Code 512 | COMAND APS with DVD changer | 12A |
| Code 523 | Audio 20 radio | 9A |
| Code 527 | COMAND APS (with navigation) | 15A |
| Code 527 | COMAND APS (with navigation) | 12A |
| Code 528 | COMAND with DVD changer | 12A |
| Code 810 | Sound system | 11G |
| Code 811 | Extended sound system | 11G |
| H8/3 | Radio frequency headphones | 22K |
| H8/3 | Radio frequency headphones | 28K |
| LIN E1 | Steering LIN | 3D |
| MOST | Media Oriented System Transport | 12E |
| N135 | Steering wheel electronics | 3F |
| N40/3 | Sound system amplifier control unit | 12G |
| N73 | Electronic ignition switch control unit | 5G |
| N80 | Steering column module control unit | 3A |
| S110 | Left multifunction steering wheel button group | 2G |
| S111 | Right multifunction steering wheel button group | 3G |
