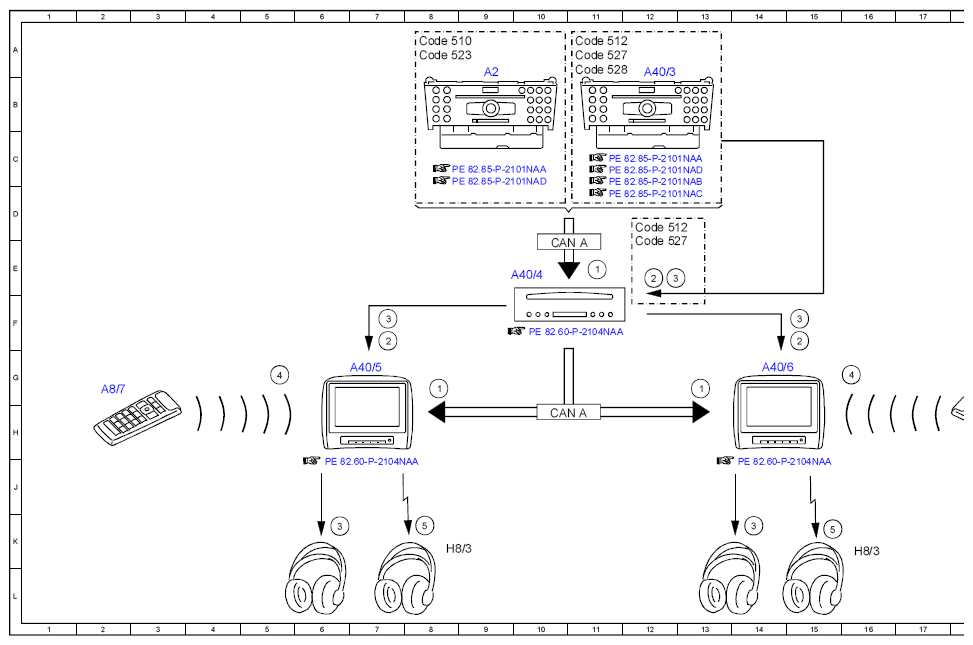

Electrical Function Schematic For Rear Entertainment AUX Applications - PE82.90-P-2050-97NAA
MODEL 166 up to model year 2016 with CODE 864 (Rear entertainment system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Telematics CAN active, signal | 8G |
| 1 | Telematics CAN active, signal | 11E |
| 1 | Telematics CAN active, signal | 13G |
| 2 | Analog picture signal, signal | 7F |
| 2 | Analog picture signal, signal | 15F |
| 2 | Analog picture signal, signal | 12E |
| 3 | Analog audio signal, signal | 7F |
| 3 | Analog audio signal, signal | 15F |
| 3 | Analog audio signal, signal | 14K |
| 3 | Analog audio signal, signal | 12E |
| 3 | Analog audio signal, signal | 6K |
| 4 | Infrared, signal | 5G |
| 4 | Infrared, signal | 16G |
| 5 | Radio frequency, signal | 8K |
| 5 | Radio frequency, signal | 15K |
| A2 | Radio | 9A |
| A40/3 | COMAND control unit | 12A |
| A40/4 | DVD player | 10E |
| A40/5 | Left rear display | 7G |
| A40/6 | Right rear display | 14G |
| A8/7 | Remote control | 2G |
| A8/7 | Remote control | 19G |
| CAN A | Telematics CAN | 10H |
| CAN A | Telematics CAN | 10E |
| Code 510 | Audio 20 with CD changer | 8A |
| Code 512 | COMAND APS with DVD changer | 12D |
| Code 512 | COMAND APS with DVD changer | 11A |
| Code 523 | Audio 20 radio | 8A |
| Code 527 | COMAND APS (with navigation) | 12E |
| Code 527 | COMAND APS (with navigation) | 11A |
| Code 528 | COMAND with DVD changer | 11A |
| H8/3 | Radio frequency headphones | 8K |
| H8/3 | Radio frequency headphones | 16K |
