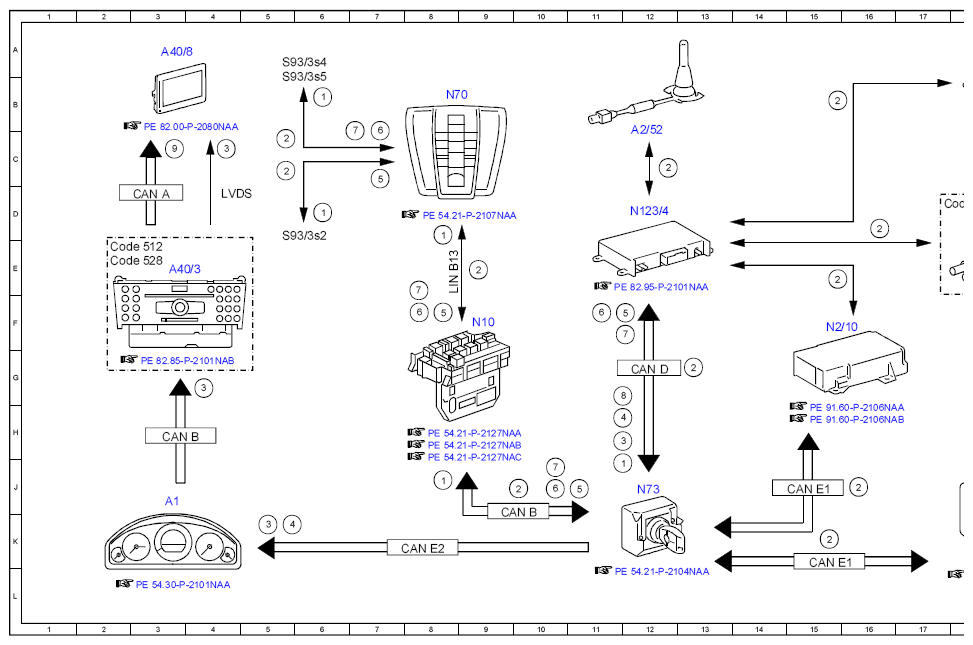

Electrical Function Diagram For Status Display Of Emergency Call System, Function - PE82.95-P-2061-97NAA
MODEL 166 up to model year 2016 with CODE 348 (Emergency call/assistant system)
MODEL 166 up to model year 2016 with CODE 359 (TELE AID emergency call system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Status indication, signal | 8J |
| 1 | Status indication, signal | 11J |
| 1 | Status indication, signal | 8D |
| 1 | Status indication, signal | 6D |
| 1 | Status indication, signal | 6B |
| 2 | Check signal, signal | 10J |
| 2 | Check signal, signal | 5C |
| 2 | Check signal, signal | 5C |
| 2 | Check signal, signal | 9E |
| 2 | Check signal, signal | 12C |
| 2 | Check signal, signal | 15K |
| 2 | Check signal, signal | 16J |
| 2 | Check signal, signal | 13G |
| 2 | Check signal, signal | 16D |
| 2 | Check signal, signal | 15E |
| 2 | Check signal, signal | 19C |
| 3 | Audio/COMAND display, message | 4G |
| 3 | Audio/COMAND display, message | 5K |
| 3 | Audio/COMAND display, message | 11H |
| 3 | Audio/COMAND display, message | 4C |
| 4 | Instrument cluster, message | 5K |
| 4 | Instrument cluster, message | 11H |
| 5 | Manual emergency call, signal | 11J |
| 5 | Manual emergency call, signal | 8F |
| 5 | Manual emergency call, signal | 7C |
| 5 | Manual emergency call, signal | 12F |
| 6 | Breakdown assistance, signal | 10J |
| 6 | Breakdown assistance, signal | 8F |
| 6 | Breakdown assistance, signal | 7C |
| 6 | Breakdown assistance, signal | 11F |
| 7 | MB-Info, signal | 10J |
| 7 | MB-Info, signal | 12F |
| 7 | MB-Info, signal | 8E |
| 7 | MB-Info, signal | 7C |
| 8 | Unlock central locking, request | 11G |
| 9 | Switch-on request, signal | 3C |
| A1 | Instrument cluster | 3J |
| A2/5 | Global positioning system antenna splitter | 18D |
| A2/52 | Emergency call system antenna | 12C |
| A28/11 | Multifunction antenna | 18B |
| A40/3 | COMAND control unit | 3E |
| A40/8 | Audio/COMAND display | 3A |
| CAN A | Telematics CAN | 3D |
| CAN B | Interior CAN | 3H |
| CAN B | Interior CAN | 9K |
| CAN D | Diagnostic CAN | 12G |
| CAN E1 | Chassis CAN 1 | 15K |
| CAN E1 | Chassis CAN 1 | 15J |
| CAN E2 | Chassis CAN 2 | 8K |
| Code 512 | COMAND APS with DVD changer | 2E |
| Code 512 | COMAND APS with DVD changer | 17D |
| Code 528 | COMAND with DVD changer | 2E |
| LIN B13 | Roof LIN | 8E |
| LVDS | Low voltage differential signal | 4D |
| N10 | SAM control unit | 9F |
| N123/4 | Emergency call system control unit | 12D |
| N2/10 | Supplemental restraint system control unit | 15F |
| N30/4 | Electronic Stability Program control unit | 19J |
| N70 | Overhead control panel control unit | 8B |
| N73 | Electronic ignition switch control unit | 12J |
| S93/3s2 | Emergency call system button | 5D |
| S93/3s4 | Breakdown assistance button | 5A |
| S93/3s5 | MB-Info button | 5B |
