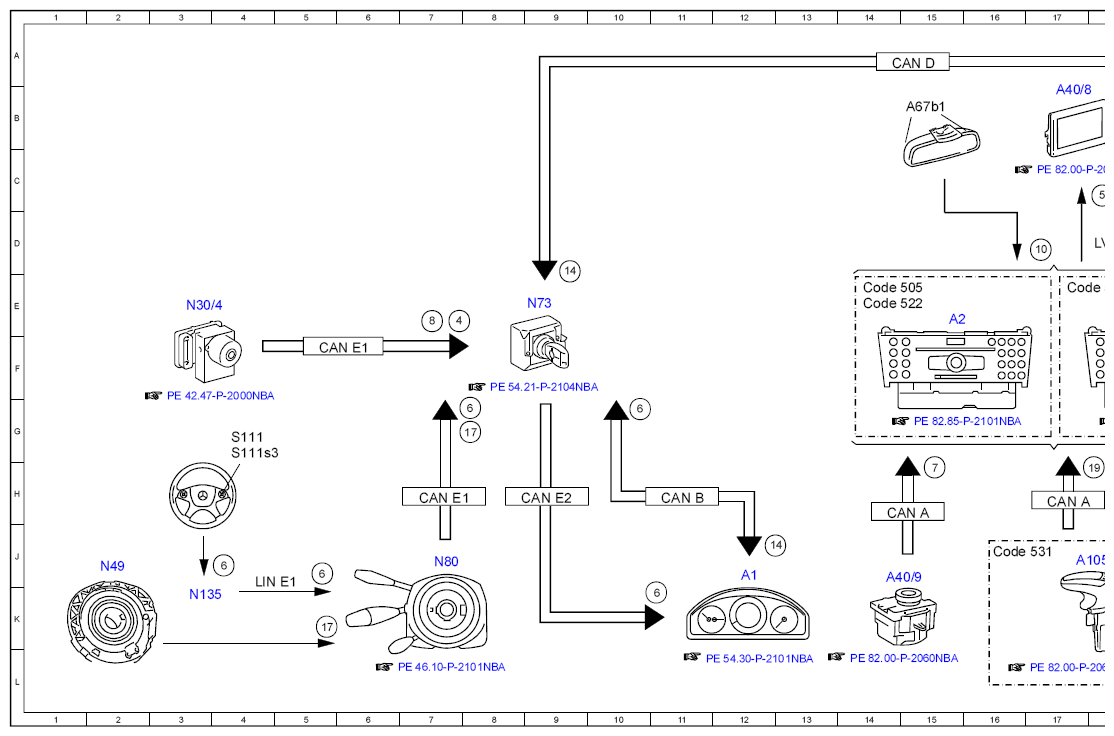

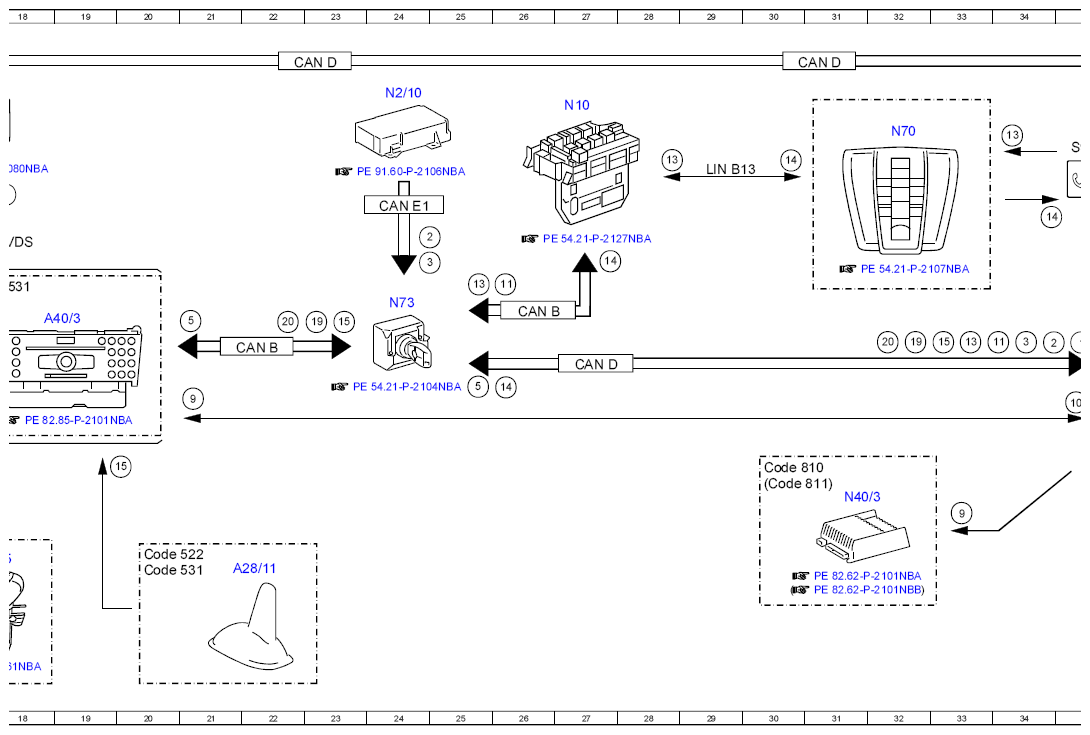

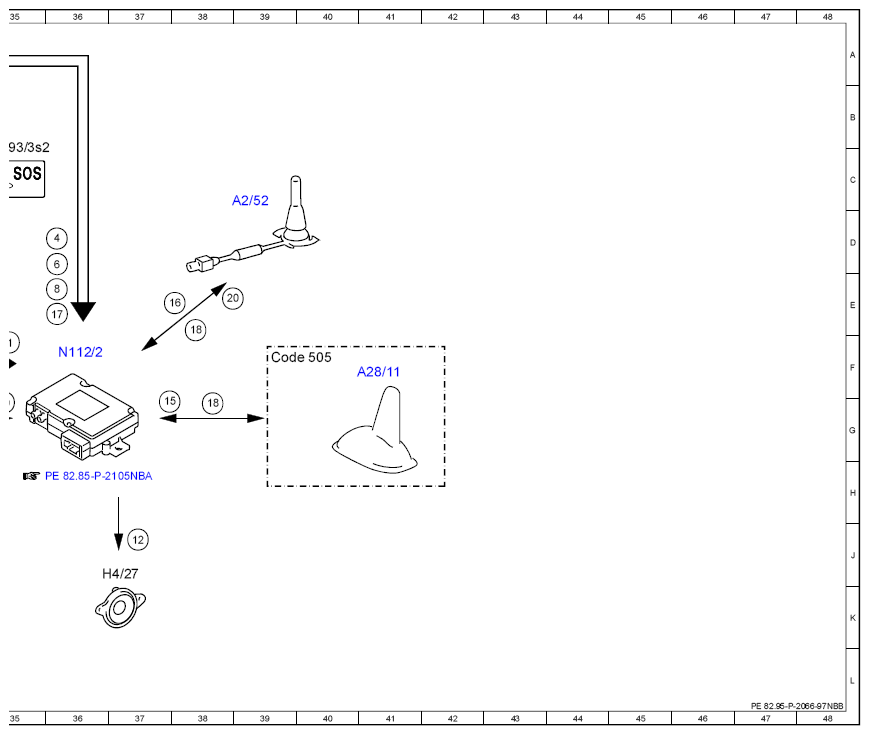

Electrical Function Diagram For Manual Or Automatic Emergency Call, Function - PE82.95-P-2066-97NBB
MODEL 166 as of model year 2016 with CODE 350 (Ecall emergency call system, Europe) without CODE 348 (Emergency call/assistant system)
MODEL 292 with CODE 350 (Ecall emergency call system, Europe) without CODE 348 (Emergency call/assistant system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 35F |
| 10 | Voice input, signal | 17D |
| 10 | Voice input, signal | 35G |
| 11 | Central locking emergency opening, signal | 34F |
| 11 | Central locking emergency opening, signal | 26E |
| 12 | Voice output, signal | 37J |
| 13 | Manual emergency call, signal | 34B |
| 13 | Manual emergency call, signal | 25E |
| 13 | Manual emergency call, signal | 28C |
| 13 | Manual emergency call, signal | 33F |
| 14 | Status indication, signal | 34D |
| 14 | Status indication, signal | 30C |
| 14 | Status indication, signal | 26F |
| 14 | Status indication, signal | 9E |
| 14 | Status indication, signal | 12J |
| 14 | Status indication, signal | 27D |
| 15 | GPS, signal | 20H |
| 15 | GPS, signal | 33F |
| 15 | GPS, signal | 23E |
| 15 | GPS, signal | 37G |
| 16 | Telephone, signal | 38E |
| 17 | Steering wheel angle sensor, signal | 8G |
| 17 | Steering wheel angle sensor, signal | 36E |
| 17 | Steering wheel angle sensor, signal | 5K |
| 18 | Check signal, signal | 38E |
| 18 | Check signal, signal | 38G |
| 19 | Operation, signal | 32F |
| 19 | Operation, signal | 18H |
| 19 | Operation, signal | 23E |
| 2 | Readiness, signal | 24D |
| 2 | Readiness, signal | 34F |
| 20 | Position data, signal | 39E |
| 20 | Position data, signal | 32F |
| 20 | Position data, signal | 22E |
| 3 | Crash, signal | 24D |
| 3 | Crash, signal | 34F |
| 4 | Yaw rate, signal | 7E |
| 4 | Yaw rate, signal | 36D |
| 5 | Audio/COMAND display, message | 18C |
| 5 | Audio/COMAND display, message | 21E |
| 5 | Audio/COMAND display, message | 25F |
| 6 | Multifunction steering wheel button group, signal | 4J |
| 6 | Multifunction steering wheel button group, signal | 5J |
| 6 | Multifunction steering wheel button group, signal | 8G |
| 6 | Multifunction steering wheel button group, signal | 11K |
| 6 | Multifunction steering wheel button group, signal | 10G |
| 6 | Multifunction steering wheel button group, signal | 36D |
| 7 | Audio/COMAND controller, request | 15H |
| 8 | Wheel speed, signal | 7E |
| 8 | Wheel speed, signal | 36E |
| 9 | Mute function, signal | 21G |
| 9 | Mute function, signal | 33H |
| A1 | Instrument cluster | 12J |
| A105 | Touchpad | 17J |
| A2 | Radio | 15E |
| A2/52 | Emergency call system antenna | 39C |
| A28/11 | Multifunction antenna | 40F |
| A28/11 | Multifunction antenna | 21J |
| A40/3 | COMAND control unit | 18E |
| A40/8 | Audio/COMAND display | 17B |
| A40/9 | Audio/COMAND control panel | 14J |
| A67b1 | Hands-free system microphone group | 15B |
| CAN A | Telematics CAN | 14H |
| CAN A | Telematics CAN | 17H |
| CAN B | Interior CAN | 22F |
| CAN B | Interior CAN | 11H |
| CAN B | Interior CAN | 26E |
| CAN D | Diagnostic CAN | 31A |
| CAN D | Diagnostic CAN | 23A |
| CAN D | Diagnostic CAN | 15A |
| CAN D | Diagnostic CAN | 27F |
| CAN E1 | Chassis CAN 1 | 7H |
| CAN E1 | Chassis CAN 1 | 24D |
| CAN E1 | Chassis CAN 1 | 5F |
| CAN E2 | Chassis CAN 2 | 9H |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 39F |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 14E |
| Code 522 | Audio 20 radio | 14E |
| Code 522 | Audio 20 radio | 20J |
| Code 531 | COMAND APS | 17E |
| Code 531 | COMAND APS | 20J |
| Code 531 | COMAND APS | 16J |
| Code 810 | Sound system | 30H |
| Code 811 | Extended sound system | 30H |
| H4/27 | Center instrument panel speaker | 37J |
| LIN B13 | Roof LIN | 29C |
| LIN E1 | Steering LIN | 4J |
| LVDS | Low voltage differential signal | 18D |
| N10 | SAM control unit | 27B |
| N112/2 | Telematics services communication module | 36F |
| N135 | Steering wheel electronics | 3K |
| N2/10 | Supplemental restraint system control unit | 24B |
| N30/4 | Electronic Stability Program control unit | 3E |
| N40/3 | Sound system amplifier control unit | 31H |
| N49 | Steering wheel angle sensor | 2J |
| N70 | Overhead control panel control unit | 32B |
| N73 | Electronic ignition switch control unit | 24E |
| N73 | Electronic ignition switch control unit | 9E |
| N80 | Steering column module control unit | 7J |
| S111 | Right multifunction steering wheel button group | 4G |
| S111s3 | Accept/terminate phone call button | 4G |
| S93/3s2 | Emergency call system button | 35C |
