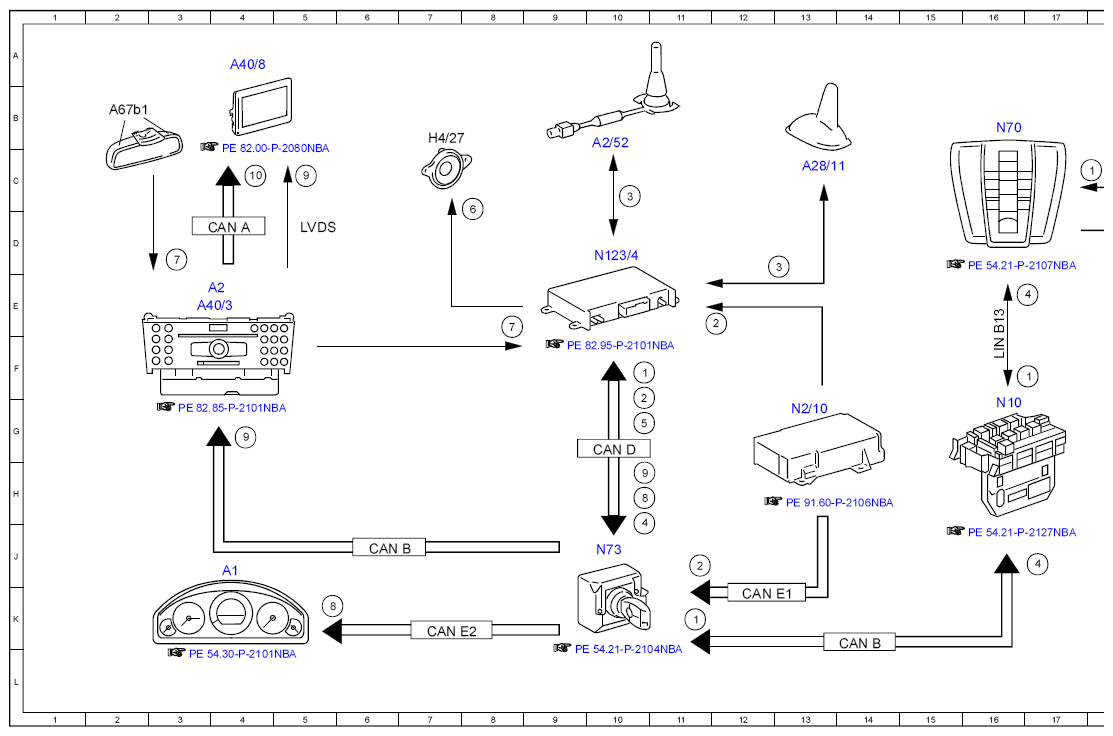

Electrical Function Diagram For Manual Or Automatic Emergency Call, Function - PE82.95-P-2066-97NBA
MODEL 166 as of model year 2016 with CODE 348 (Emergency call/assistant system)
MODEL 292 with CODE 348 (Emergency call/assistant system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Manual emergency call, signal | 10F |
| 1 | Manual emergency call, signal | 11K |
| 1 | Manual emergency call, signal | 17F |
| 1 | Manual emergency call, signal | 18C |
| 10 | Switch-on request, signal | 4C |
| 2 | Crash, signal | 11J |
| 2 | Crash, signal | 10G |
| 2 | Crash, signal | 12E |
| 3 | Telephone, signal | 10C |
| 3 | Telephone, signal | 13D |
| 4 | Status indication, signal | 10J |
| 4 | Status indication, signal | 17J |
| 4 | Status indication, signal | 17E |
| 4 | Status indication, signal | 19D |
| 5 | Circuit 15R, status | 10G |
| 6 | Voice output, signal | 8D |
| 7 | Voice input, signal | 3D |
| 7 | Voice input, signal | 8E |
| 8 | Instrument cluster, message | 5K |
| 8 | Instrument cluster, message | 10H |
| 9 | Audio/COMAND display, message | 4G |
| 9 | Audio/COMAND display, message | 10H |
| 9 | Audio/COMAND display, message | 5C |
| A1 | Instrument cluster | 4J |
| A2 | Radio | 3E |
| A2/52 | Emergency call system antenna | 10B |
| A28/11 | Multifunction antenna | 13C |
| A40/3 | COMAND control unit | 3E |
| A40/8 | Audio/COMAND display | 4A |
| A67b1 | Hands-free system microphone group | 2B |
| CAN A | Telematics CAN | 4D |
| CAN B | Interior CAN | 6J |
| CAN B | Interior CAN | 14K |
| CAN D | Diagnostic CAN | 10G |
| CAN E1 | Chassis CAN 1 | 12K |
| CAN E2 | Chassis CAN 2 | 7K |
| H4/27 | Center instrument panel speaker | 7B |
| LIN B13 | Roof LIN | 16E |
| LVDS | Low voltage differential signal | 5D |
| N10 | SAM control unit | 16G |
| N123/4 | Emergency call system control unit | 10D |
| N2/10 | Supplemental restraint system control unit | 13G |
| N70 | Overhead control panel control unit | 16B |
| N73 | Electronic ignition switch control unit | 10J |
| S93/3s2 | Emergency call system button | 20C |
