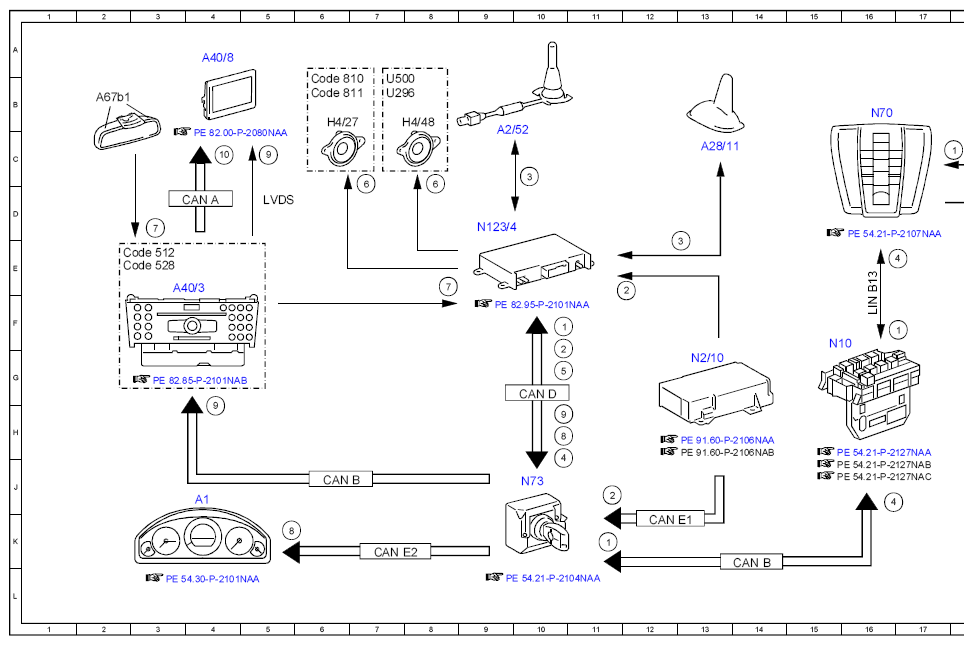

Electrical Function Diagram For Manual Or Automatic Emergency Call, Function - PE82.95-P-2066-97NAA
MODEL 166 up to model year 2016 with CODE 348 (Emergency call/assistant system) without CODE 347 (Ecall emergency call system, Europe) without CODE 359 (TELE AID emergency call system)
MODEL 166 up to model year 2016 with CODE 359 (TELE AID emergency call system) without CODE 347 (Ecall emergency call system, Europe) without CODE 348 (Emergency call/assistant system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Manual emergency call, signal | 10F |
| 1 | Manual emergency call, signal | 11K |
| 1 | Manual emergency call, signal | 17F |
| 1 | Manua I emergency call, s i gnaI | 18C |
| 10 | Switch-on request, signal | 4C |
| 2 | Crash, signal | 11J |
| 2 | Crash, signal | 10G |
| 2 | Crash, signal | 12E |
| 3 | Telephone, signal | 10C |
| 3 | Telephone, signal | 13E |
| 4 | Status indication, signal | 10J |
| 4 | Status indication, signal | 16J |
| 4 | Status indication, signal | 17E |
| 4 | Status indication, signal | 19D |
| 5 | Circuit 15R, status | 10G |
| 6 | Voice output, signal | 7D |
| 6 | Voice output, signal | 8D |
| 7 | Voice input, signal | 3D |
| 7 | Voice input, signal | 8E |
| 8 | Instrument cluster, message | 5K |
| 8 | Instrument cluster, message | 10H |
| 9 | Audio/COMAND display, message | 4H |
| 9 | Audio/COMAND display, message | 10H |
| 9 | Audio/COMAND display, message | 5C |
| A1 | Instrument cluster | 4J |
| A2/52 | Emergency call system antenna | 9C |
| A28/11 | Multifunction antenna | 13C |
| A40/3 | COMAND control unit | 3E |
| A40/8 | Audio/COMAND display | 4A |
| A67b1 | Hands-free system microphone group | 2B |
| CAN A | Telematics CAN | 4D |
| CAN B | Interior CAN | 6J |
| CAN B | Interior CAN | 14K |
| CAN D | Diagnostic CAN | 10G |
| CAN E1 | Chassis CAN 1 | 12K |
| CAN E2 | Chassis CAN 2 | 7K |
| Code 512 | COMAND APS with DVD changer | 2E |
| Code 528 | COMAND with DVD changer | 2E |
| Code 810 | Sound system | 6B |
| Code 811 | Extended sound system | 6B |
| H4/27 | Center instrument panel speaker | 6B |
| H4/48 | Emergency call speaker | 8B |
| LIN B13 | Roof LIN | 16E |
| LVDS | Low voltage differential signal | 5D |
| N10 | SAM control unit | 15F |
| N123/4 | Emergency call system control unit | 9D |
| N2/10 | Supplemental restraint system control unit | 13G |
| N70 | Overhead control panel control unit | 16B |
| N73 | Electronic ignition switch control unit | 10J |
| S93/3s2 | Emergency call system button | 19D |
| U296 | Not valid for expanded sound system | 7B |
| U500 | Not valid for sound system | 7B |
