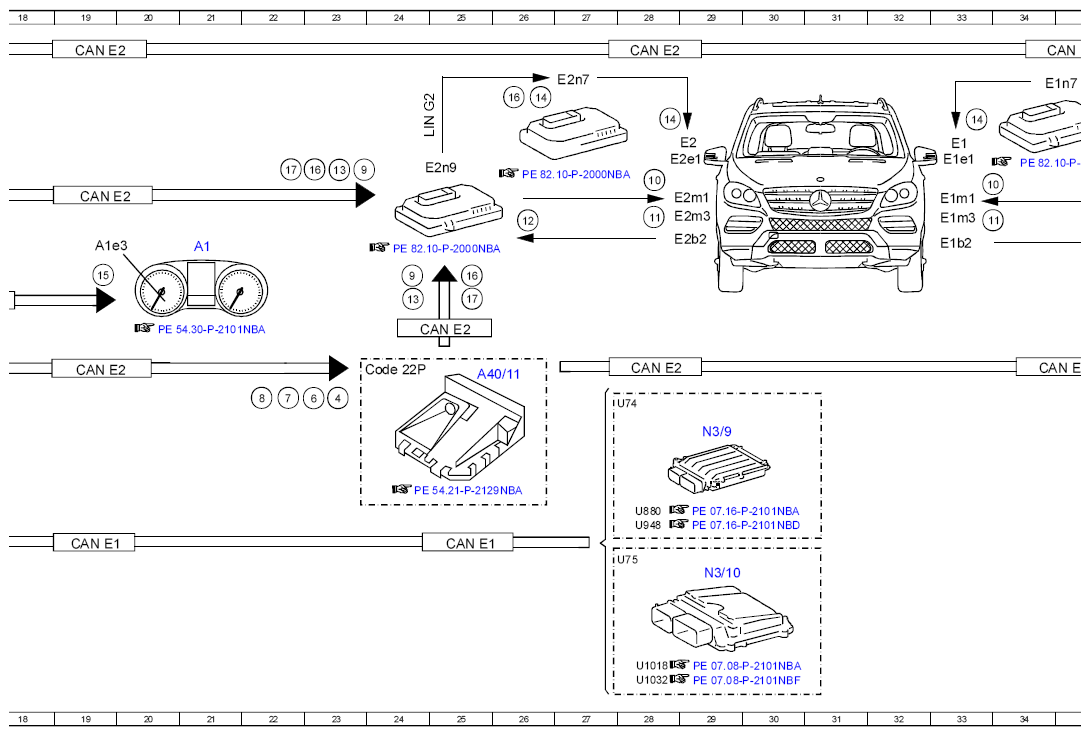

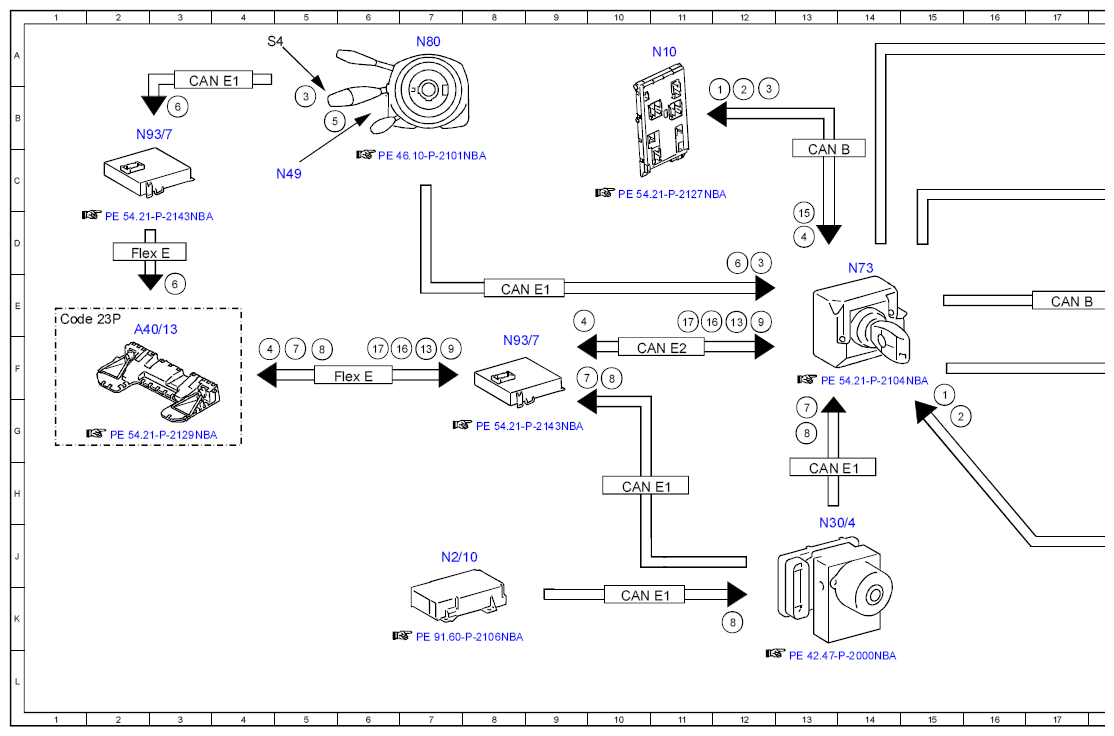

Function Schematic For Adaptive Highbeam Assist - PE82.10-P-2066-97NBA
MODEL 166 as of model year 2016 with CODE 640 (High-performance LED)
MODEL 166 as of model year 2016 with CODE 641 (Headlamps, LED, dynamic, left-side traffic)
MODEL 166 as of model year 2016 with CODE 642 (Headlamps, LED, dynamic, right-side traffic)
MODEL 292 with CODE 640 (High-performance LED)
MODEL 292 with CODE 641 (Headlamps, LED, dynamic, left-side traffic)
MODEL 292 with CODE 642 (Headlamps, LED, dynamic, right-side traffic)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 15F |
| 1 | Engine running, signal | 12B |
| 10 | Headlamp range adjustment actuator motor, actuation | 28C |
| 10 | Headlamp range adjustment actuator motor, actuation | 33C |
| 11 | Light distribution actuator motor, actuation | 28D |
| 11 | Light distribution actuator motor, actuation | 33D |
| 12 | Light distribution position sensor, signal | 36D |
| 12 | Light distribution position sensor, signal | 26D |
| 13 | High beams, request | 12E |
| 13 | High beams, request | 23C |
| 13 | High beams, request | 24E |
| 13 | High beams, request | 38B |
| 13 | High beams, request | 36E |
| 13 | High beams, request | 7F |
| 14 | High beams, actuation | 28B |
| 14 | High beams, actuation | 33B |
| 14 | High beams, actuation | 26B |
| 14 | High beams, actuation | 35B |
| 15 | High beams, status | 19E |
| 15 | High beams, status | 13D |
| 16 | Increase light output, request | 11E |
| 16 | Increase light output, request | 23C |
| 16 | Increase light output, request | 25E |
| 16 | Increase light output, request | 26B |
| 16 | Increase light output, request | 36B |
| 16 | Increase light output, request | 38B |
| 16 | Increase light output, request | 37E |
| 16 | Increase light output, request | 6F |
| 17 | Rotation angle adjustment, request | 11E |
| 17 | Rotation angle adjustment, request | 38A |
| 17 | Rotation angle adjustment, request | 37E |
| 17 | Rotation angle adjustment, request | 6F |
| 17 | Rotation angle adjustment, request | 25E |
| 17 | Rotation angle adjustment, request | 22C |
| 2 | Drivetrain operational, signal | 15G |
| 2 | Drivetrain operational, signal | 12B |
| 3 | Combination switch, status | 5B |
| 3 | Combination switch, status | 12D |
| 3 | Combination switch, status | 12B |
| 4 | Automatic high beams, enable | 4F |
| 4 | Automatic high beams, enable | 13D |
| 4 | Automatic high beams, enable | 10E |
| 4 | Automatic high beams, enable | 23F |
| 5 | Steering wheel angle sensor, signal | 5B |
| 6 | Steering wheel angle, signal | 3E |
| 6 | Steering wheel angle, signal | 12D |
| 6 | Steering wheel angle, signal | 3B |
| 6 | Steering wheel angle, signal | 22F |
| 7 | Wheel speed, signal | 5F |
| 7 | Wheel speed, signal | 13G |
| 7 | Wheel speed, signal | 22G |
| 7 | Wheel speed, signal | 9F |
| 8 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 5F |
| 8 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 13G |
| 8 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 22G |
| 8 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 12K |
| 8 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 10F |
| 9 | Optical headlamp range adjustment, request | 38B |
| 9 | Optical headlamp range adjustment, request | 36E |
| 9 | Optical headlamp range adjustment, request | 7F |
| 9 | Optical headlamp range adjustment, request | 12E |
| 9 | Optical headlamp range adjustment, request | 24E |
| 9 | Optical headlamp range adjustment, request | 24C |
| A1 | Instrument cluster | 21D |
| A1e3 | High beam indicator lamp | 19D |
| A40/11 | Multifunction camera | 25F |
| A40/13 | Stereo multifunction camera | 2E |
| CAN B | Interior CAN | 17E |
| CAN B | Interior CAN | 13C |
| CAN E1 | Chassis CAN 1 | 25J |
| CAN E1 | Chassis CAN 1 | 10K |
| CAN E1 | Chassis CAN 1 | 8E |
| CAN E1 | Chassis CAN 1 | 19J |
| CAN E1 | Chassis CAN 1 | 13H |
| CAN E1 | Chassis CAN 1 | 3A |
| CAN E1 | Chassis CAN 1 | 10H |
| CAN E2 | Chassis CAN 2 | 35A |
| CAN E2 | Chassis CAN 2 | 34F |
| CAN E2 | Chassis CAN 2 | 28A |
| CAN E2 | Chassis CAN 2 | 25E |
| CAN E2 | Chassis CAN 2 | 19A |
| CAN E2 | Chassis CAN 2 | 19C |
| CAN E2 | Chassis CAN 2 | 19F |
| CAN E2 | Chassis CAN 2 | 11F |
| CAN E2 | Chassis CAN 2 | 28F |
| Code 22P | Track package | 23F |
| Code 23P | Driver assistance package | 1E |
| E1 | Left front lamp unit | 33B |
| E1b2 | Left light distribution position sensor | 33D |
| E1e1 | Left high beam | 33C |
| E1m1 | Left headlamp range adjustment actuator motor | 33C |
| E1m3 | Left light distribution actuator motor | 33D |
| E1n7 | Actuation module for left front exterior lights LED | 34B |
| E1n9 | Left headlamp control unit | 37C |
| E2 | Right front lamp unit | 28B |
| E2b2 | Right light distribution position sensor | 28D |
| E2e1 | Right high beam | 28C |
| E2m1 | Right headlamp range adjustment actuator motor | 28C |
| E2m3 | Right light distribution actuator motor | 28D |
| E2n7 | Actuation module for right front exterior lights LED | 27A |
| E2n9 | Right headlamp control unit | 24C |
| Flex | E Chassis FlexRay | 2D |
| Flex E | Chassis FlexRay | 6F |
| LIN G1 | Left headlamp LIN | 37B |
| LIN G2 | Right headlamp LIN | 24B |
| N10 | SAM control unit | 11A |
| N2/10 | Supplemental restraint system control unit | 7J |
| N3/10 | ME-SFI [ME] control unit | 29J |
| N3/9 | CDI control unit | 29G |
| N30/4 | Electronic Stability Program control unit | 13J |
| N49 | Steering wheel angle sensor | 5C |
| N73 | Electronic ignition switch control unit | 14D |
| N80 | Steering column module control unit | 7A |
| N93/7 | Chassis gateway control unit | 8F |
| N93/7 | Chassis gateway control unit | 2B |
| S4 | Combination switch | 4A |
| U74 | Valid for diesel engines | 27G |
| U880 | Valid for engine 642 | 28H |
| U948 | Valid for diesel engine 651 | 28J |
