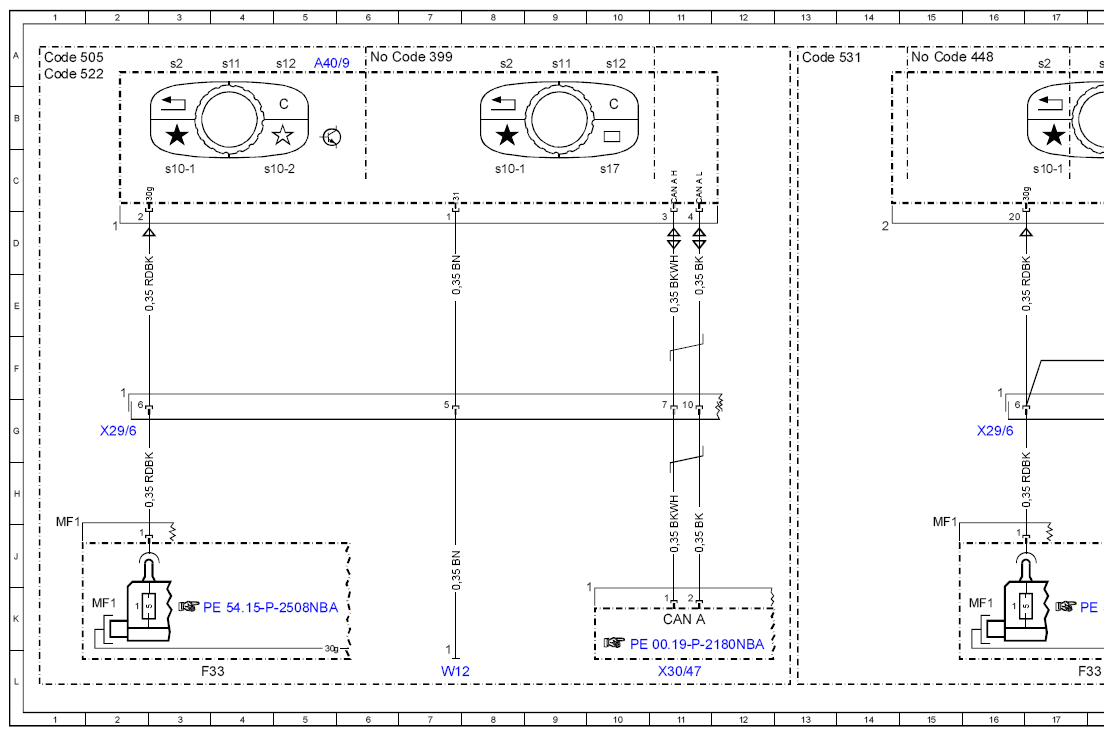

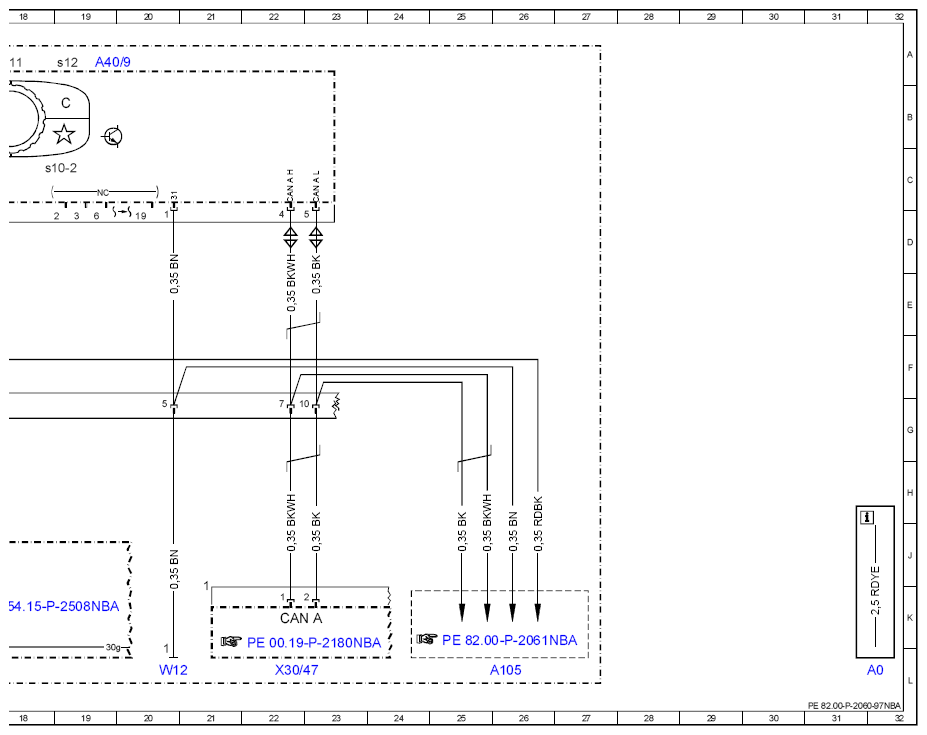

Wiring Diagram For Front Central Operating Unit - PE82.00-P-2060-97NBA
MODEL 166 as of model year 2016 Control unit A40/9
MODEL 292 Control unit A40/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 32L |
| A105 | Touchpad | 26L |
| A40/9 | Audio/COMAND control panel | 5A |
| A40/9 | Audio/COMAND control panel | 19A |
| A40/9 s10-1 | Left free programming button | 3C |
| A40/9 s10-1 | Left free programming button | 8C |
| A40/9 s10-1 | Left free programming button | 17C |
| A40/9 s10-2 | Right free programming button | 5C |
| A40/9 s10-2 | Right free programming button | 19C |
| A40/9s11 | Audio/COMAND controller | 4A |
| A40/9s11 | Audio/COMAND controller | 9A |
| A40/9s11 | Audio/COMAND controller | 18A |
| A40/9s12 | "Delete" button | 5A |
| A40/9s12 | "Delete" button | 10A |
| A40/9s12 | "Delete" button | 19A |
| A40/9s17 | Display OFF button | 10C |
| A40/9s2 | "Back" button | 3A |
| A40/9s2 | "Back" button | 8A |
| A40/9s2 | "Back" button | 17A |
| CAN A | Telematics CAN | 11K |
| CAN A | Telematics CAN | 22K |
| Code 399 | Front multicontour seats with massage function | 6A |
| Code 448 | Touchpad | 15A |
| Code 505 | Radio 20 NTG5, non-navigation-capable | 1A |
| Code 522 | Audio 20 radio | 1A |
| Code 531 | COMAND APS | 13A |
| F33 | Battery compartment prefuse box | 3L |
| F33 | Battery compartment prefuse box | 17L |
| F33MF1 | Multiple fuse 1 | 16K |
| F33MF1 | Multiple fuse 1 | 2K |
| W12 | Ground point (center console) | 20L |
| W12 | Ground point (center console) | 7L |
| X29/6 | Center console electrical connector | 2G |
| X29/6 | Center console electrical connector | 16G |
| X30/47 | Telematics CAN voltage distributor electrical connector | 11L |
| X30/47 | Telematics CAN voltage distributor electrical connector | 22L |
