Remove/Install Radio - AR82.60-P-7502GQ
MODEL 166
MODEL 292

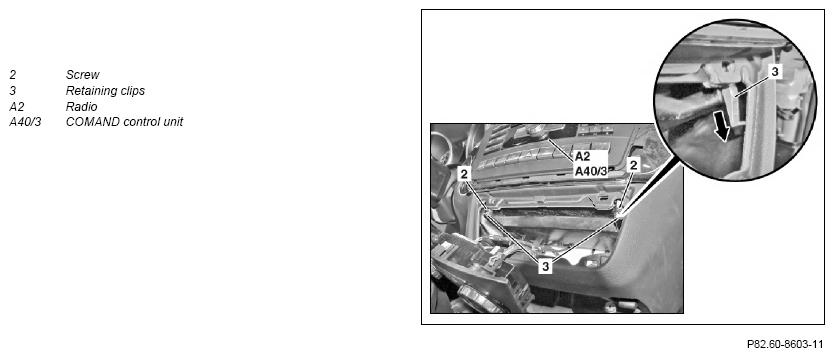

Shown on model 166

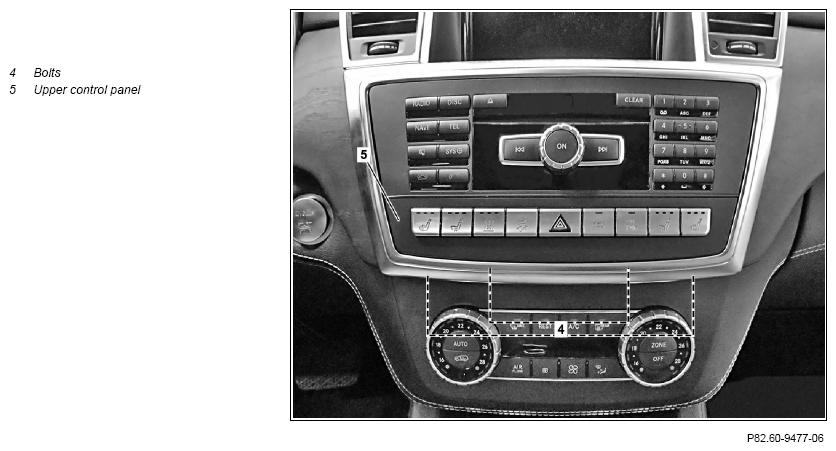

Shown on model 166
| Notes on avoiding damage to optical fibers during repair work | AH82.60-P-0001-05AK | ||
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Connect diagnostic system and save basic data of radio (A2) or COMAND controller unit (A40/3) | When replacing the radio (A2) or the COMAND controller unit (A40/3). | |
| AD00.00-P-2000-04A | |||
| 2 | Remove front climate control operating unit | Model 292 | AR83.30-P-6630GQC |
| Model 166 | AR83.40-P-6350GQ | ||
| 3 | Remove bolts (2) | ||
| 4 | Completely slide retaining clamps (3) downward | ||
| 5 | Pull radio (A2) or COMAND controller unit (A40/3) out of instrument panel until electrical connectors and optical fiber connector are accessible | ||
| 6 | Disconnect electrical connector at side from upper control panel (5) | ||
| 7 | Disconnect electrical connectors and optical fiber connector from backside of radio (A2) or COMAND controller unit (A40/3) | ||
| 8 | Unhook retaining clip and remove radio (A2) or COMAND controller unit (A40/3) | ||
| 9 | Remove screws/bolts (4) from removed radio (A2) or COMAND controller unit (A40/3) and remove upper control panel (5) | When replacing the radio (A2) or the COMAND controller unit (A40/3). | |
| 10 | Install in the reverse order | ||
| Initial startup | |||
| 11 | Perform SCN coding of radio (A2) or COMAND controller unit (A40/3) with diagnostic system | When replacing the radio (A2) or the COMAND controller unit (A40/3). | |
| AR54.21-P-0015X | |||
| 12 | Transfer previously saved basic data to radio (A2) or COMAND controller unit (A40/3) | When replacing the radio (A2) or the COMAND controller unit (A40/3). | |
| AD00.00-P-2000-04A | |||
| 13 | Perform initial startup of radio (A2) or COMAND controller unit (A40/3) | When replacing the radio (A2) or the COMAND controller unit (A40/3). |
