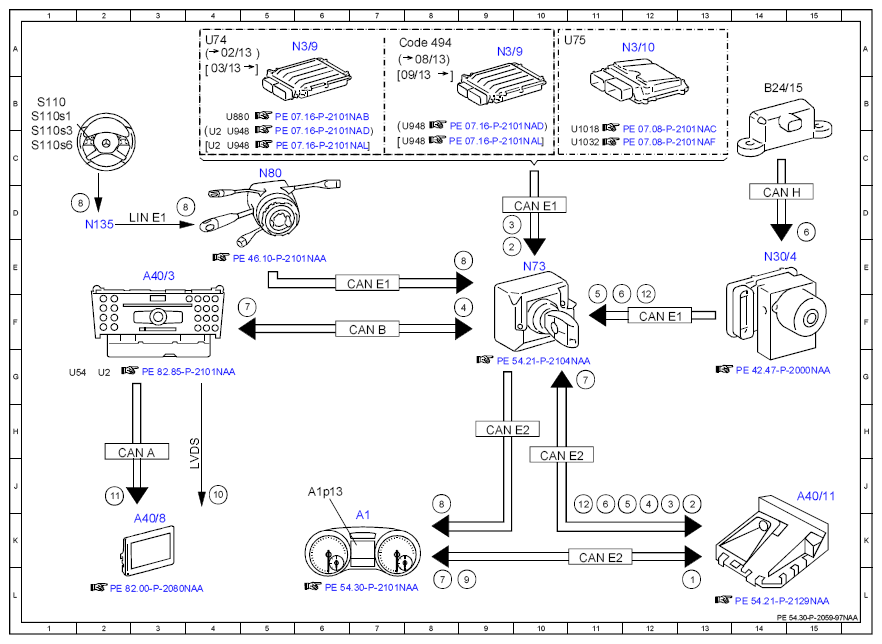

Electrical Function Schematic, Speed Limit Assist - PE54.30-P-2059-97NAA
MODEL 166 up to model year 2016 with CODE 513 (Speed Limit Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Speed Limit Assist status | 13L |
| 10 | Speed Limit Assist image data, signal | 4J |
| 11 | Audio/COMAND display, actuation | 2J |
| 12 | Wheel rotation direction, signal | 12F |
| 12 | Wheel rotation direction, signal | 11J |
| 2 | Engine running, signal | 13J |
| 2 | Engine running, signal | 9E |
| 3 | Drivetrain operational, signal | 12J |
| 3 | Drivetrain operational, signal | 9D |
| 4 | Navigation data, signal | 9F |
| 4 | Navigation data, signal | 12J |
| 5 | Wheel speed, signal | 11F |
| 5 | Wheel speed, signal | 12J |
| 6 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 15D |
| 6 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 11F |
| 6 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 11J |
| 7 | Maximum speed indicator, request | 8L |
| 7 | Maximum speed indicator, request | 5F |
| 7 | Maximum speed indicator, request | 11G |
| 8 | Multifunction steering wheel button group, signal | 9E |
| 8 | Multifunction steering wheel button group, signal | 2D |
| 8 | Multifunction steering wheel button group, signal | 3D |
| 8 | Multifunction steering wheel button group, signal | 8J |
| 9 | Instrument cluster message, request | 9L |
| A1 | Instrument cluster | 7K |
| A1p13 | Multifunction display | 6J |
| A40/11 | Multifunction camera | 15J |
| A40/3 | COMAND control unit | 3E |
| A40/8 | Audio/COMAND display | 3K |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 14B |
| CAN A | Telematics CAN | 2H |
| CAN B | Interior CAN | 7F |
| CAN E1 | Chassis CAN 1 | 7E |
| CAN E1 | Chassis CAN 1 | 10D |
| CAN E1 | Chassis CAN 1 | 12F |
| CAN E2 | Chassis CAN 2 | 10J |
| CAN E2 | Chassis CAN 2 | 11K |
| CAN E2 | Chassis CAN 2 | 9H |
| CAN H | Vehicle dynamics CAN | 14D |
| Code 494 | USA version | 7A |
| LIN E1 | Steering LIN | 3D |
| LVDS | Low voltage differential signal | 4H |
| N135 | Steering wheel electronics | 2D |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/9 | CDI control unit | 6A |
| N3/9 | CDI control unit | 9A |
| N30/4 | Electronic Stability Program control unit | 14E |
| N73 | Electronic ignition switch control unit | 10E |
| N80 | Steering column module control unit | 5C |
| S110 | Left multifunction steering wheel button group | 1B |
| S110s1 | Scroll forward/back button | 1B |
| S110s3 | System selection button | 1C |
| S110s6 | OK button | 1C |
| U1018 | Valid for gasoline engine 276 | 11C |
| U1032 | Valid for engine 278 and 157 | 11C |
| U2 | Valid for all except USA | 4C |
| U2 | Valid for all except USA | 4C |
| U2 | Valid for all except USA | 2G |
| U54 | Valid for all except Japan | 1G |
| U74 | Valid for diesel engines | 4A |
| U75 | Valid for gasoline engines | 10A |
| U880 | Valid for engine 642 | 4B |
| U948 | Valid for diesel engine 651 | 7B |
| U948 | Valid for diesel engine 651 | 7C |
| U948 | Valid for diesel engine 651 | 4C |
| U948 | Valid for diesel engine 651 | 4C |
