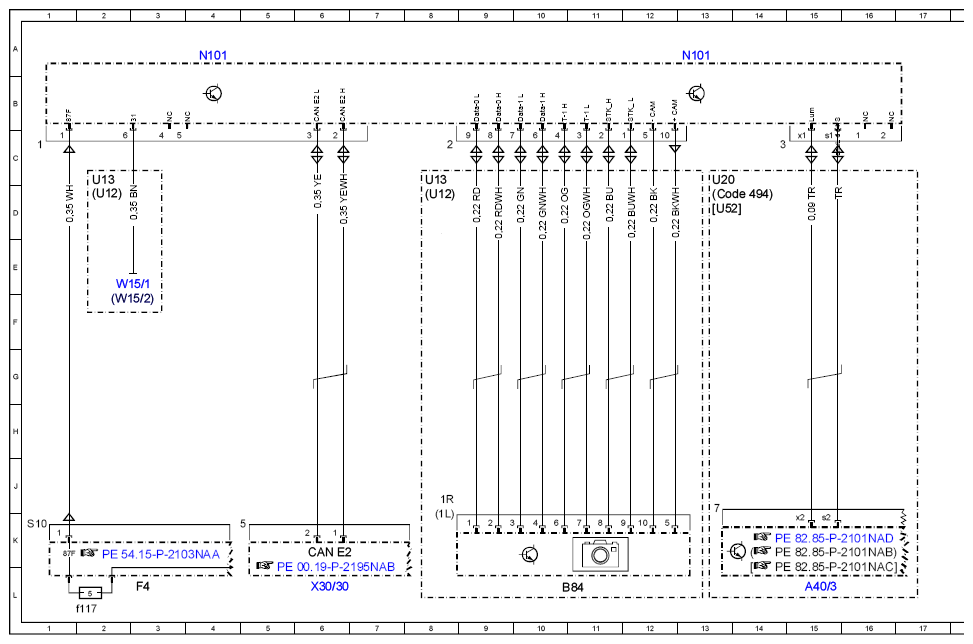

Wiring Diagram, Night View Assist Control Unit - PE54.30-P-2103-97NAA
MODEL 166 up to model year 2016 with CODE 610 (Night View Assist) Control unit N101
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 23L |
| A40/3 | COMAND control unit | 15L |
| B84 | Night View Assist camera | 11L |
| CAN E2 | Chassis CAN 2 | 6K |
| Code 494 | USA version | 13D |
| F4 | Rear fuse box | 3L |
| F4f117 | Fuse 117 | 2L |
| N101 | Night View Assist control unit | 4A |
| N101 | Night View Assist control unit | 13A |
| U12 | Valid for left-hand drive vehicles | 8D |
| U12 | Valid for left-hand drive vehicles | 2D |
| U13 | Valid for right-hand drive vehicles | 8C |
| U13 | Valid for right-hand drive vehicles | 2C |
| U20 | Valid for all (except {{USA}} {{Japan}}) | 13C |
| U52 | Valid for Japan | 13D |
| W15/1 | Right footwell ground point | 2E |
| W15/2 | Left footwell ground point | 2F |
| X30/30 | Vehicle floor chassis CAN E2 potential distributor electrical connector | 6L |
