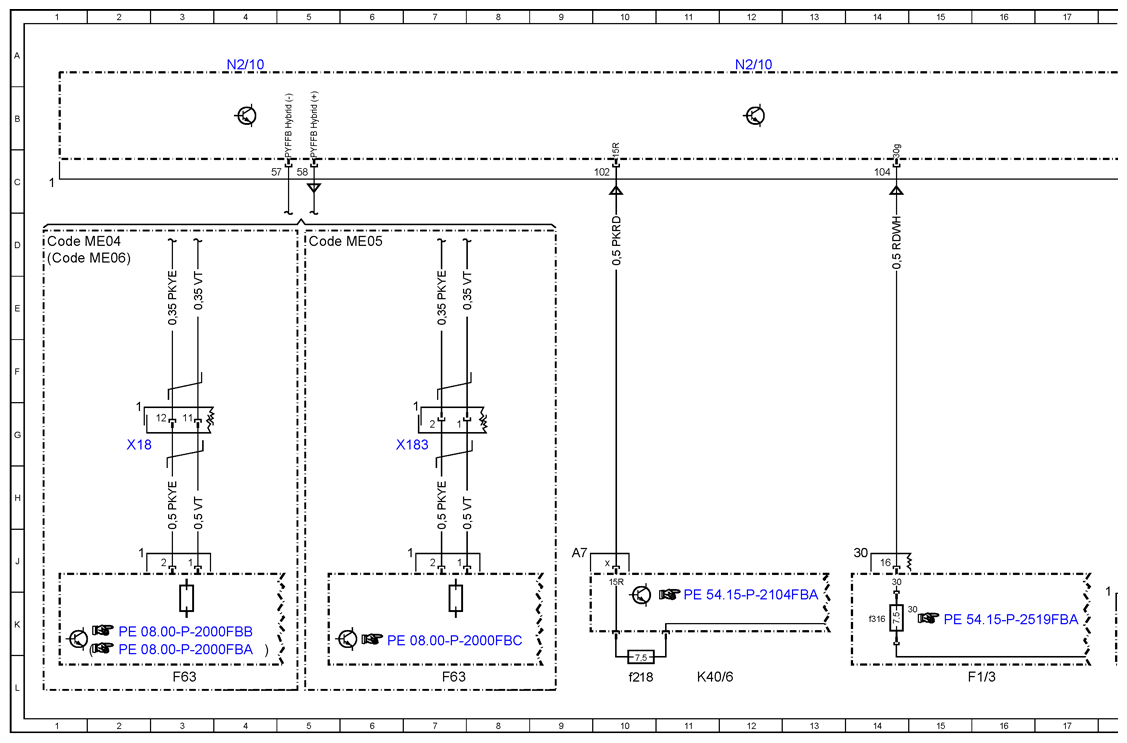

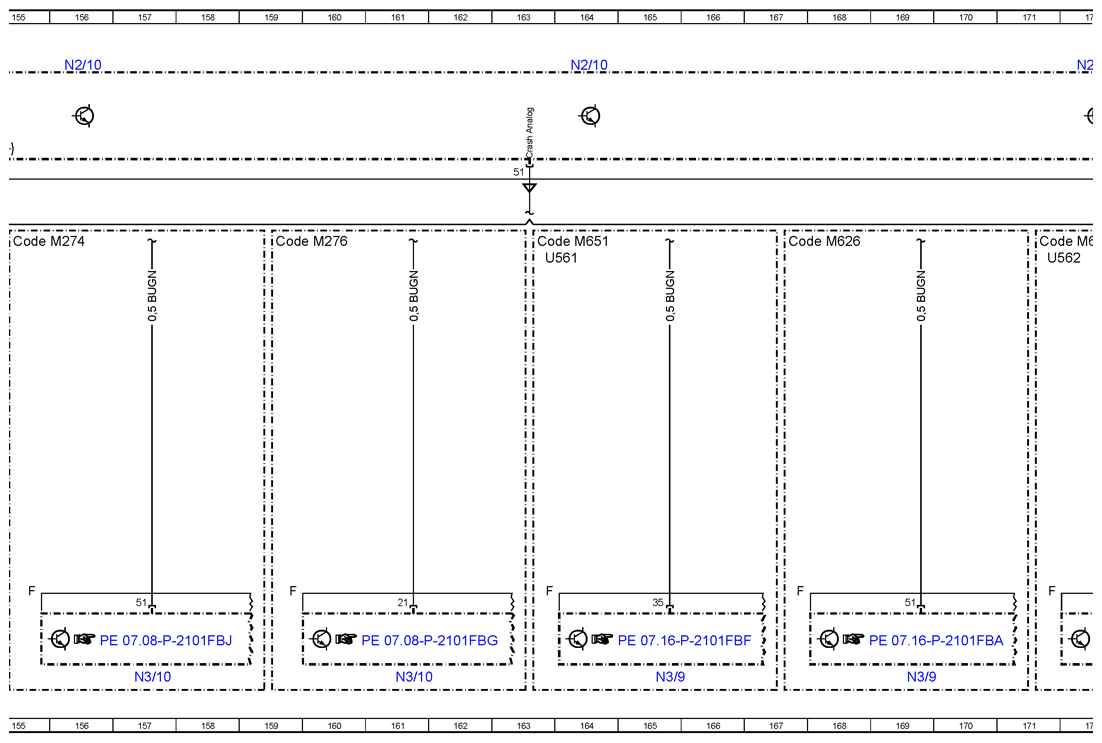

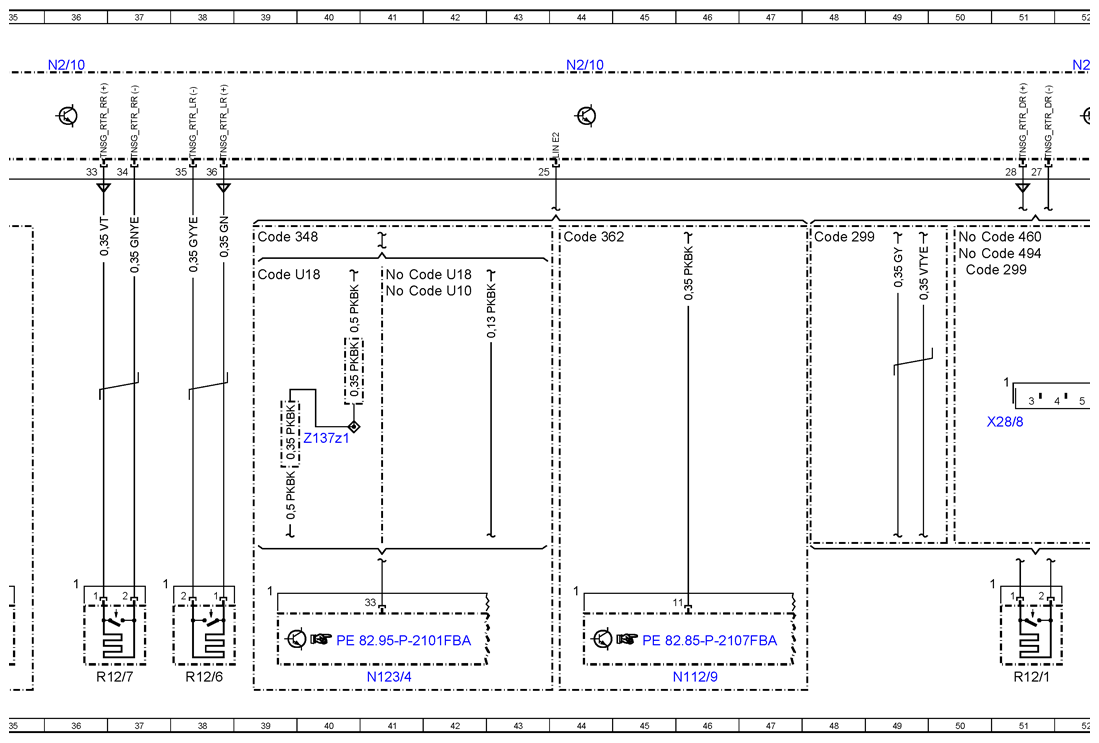

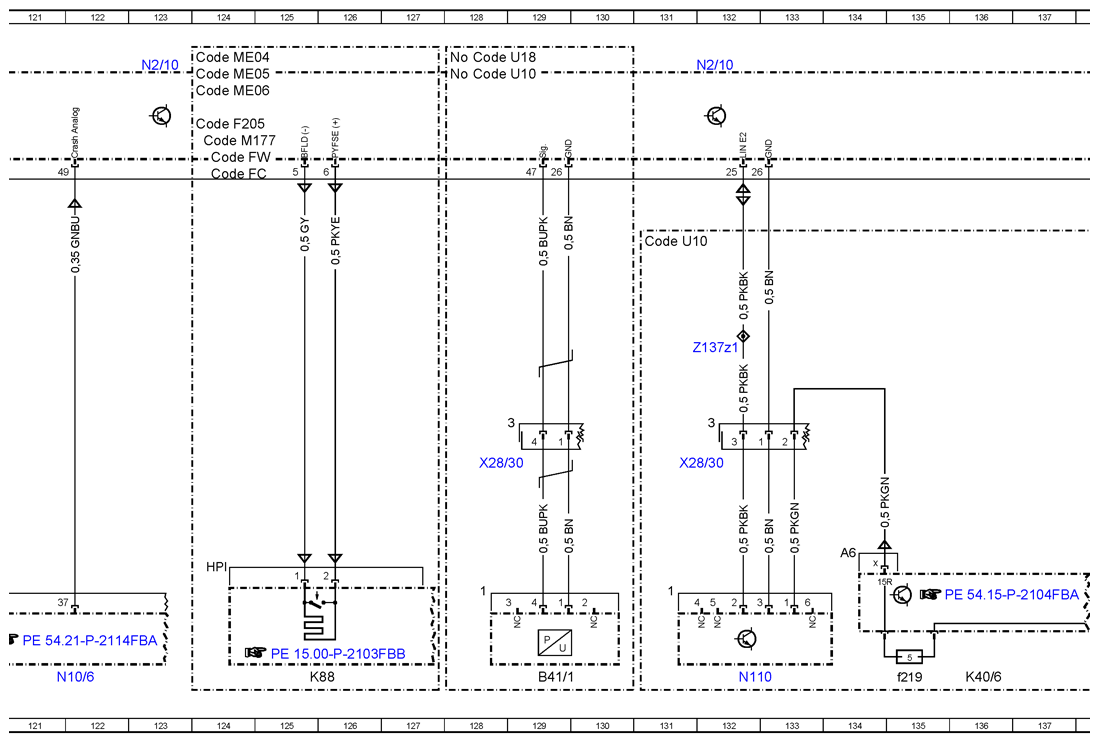

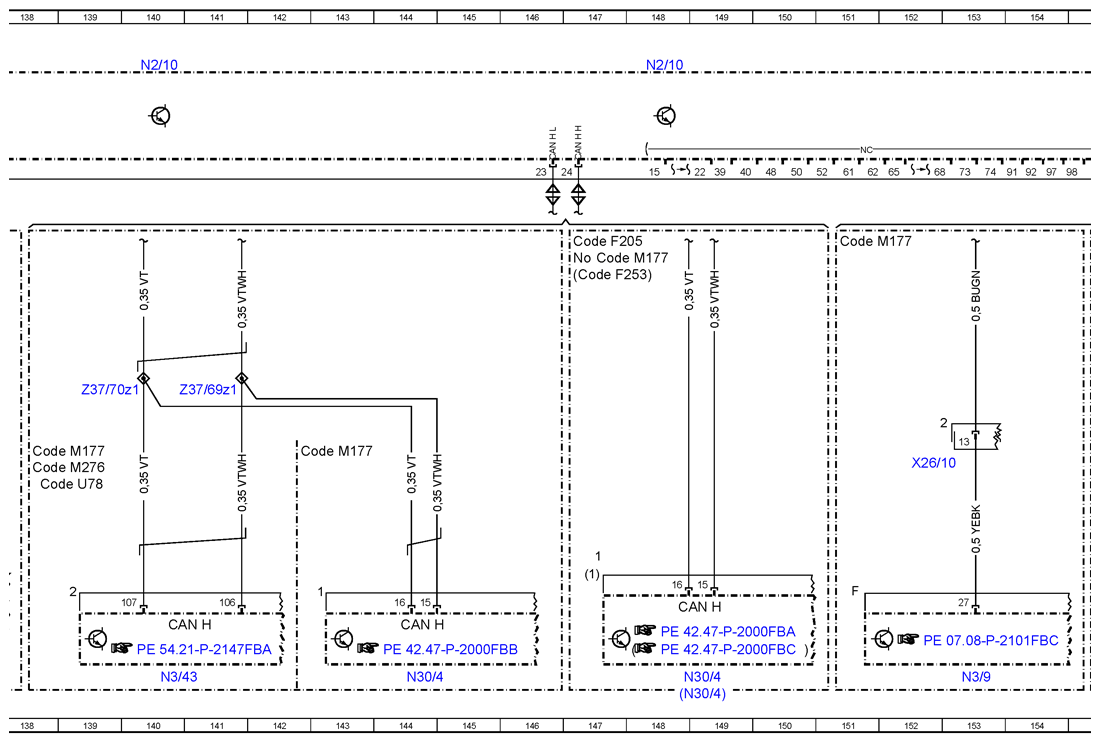

Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97FBA
Model 205 up to model year 2019 Control unit N2/10 Model 253 (except 253.99) up to model year 2020 Control unit N2/10
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 218L |
| A45 | Fanfare horns and airbag clock spring contact | 192J |
| A53 | Left sidebag sensor | 22L |
| A54 | Right sidebag sensor | 85L |
| B151/1 | Left front bumper pedestrian protection sensor | 81L |
| B151/3 | Right front bumper pedestrian protection sensor | 83L |
| B41/1 | Front passenger seat occupied recognition | 129L |
| B48/1 | Left frontal acceleration sensor | 86L |
| B48/10 | Right rear door pressure sensor | 75L |
| B48/2 | Right frontal acceleration sensor | 68L |
| B48/7 | Left front door pressure sensor | 77L |
| B48/8 | Right front door pressure sensor | 79L |

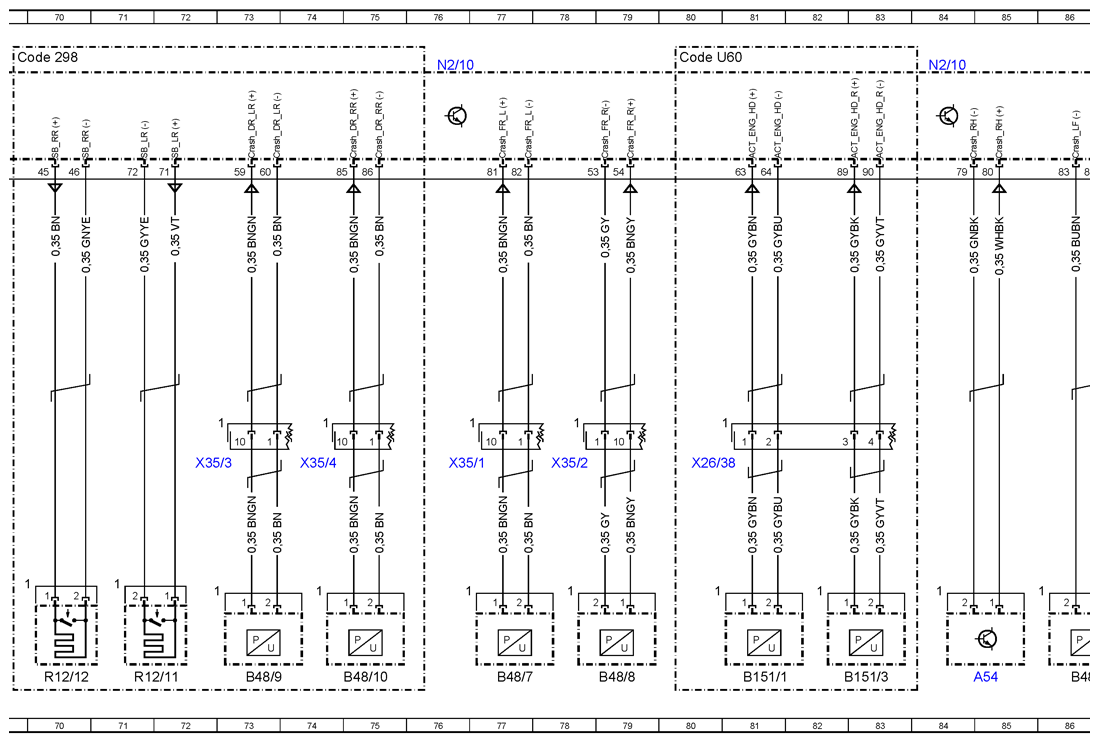

| B48/9 | Left rear door pressure sensor | 73L |
| CAN H | Vehicle dynamics CAN | 144K |
| CAN H | Vehicle dynamics CAN | 140K |
| CAN H | Vehicle dynamics CAN | 149K |
| CAN HMI | User interface CAN | 19K |
| Code 275 | Memory package | 115H |
| Code 298 | Rear safety package | 69A |
| Code 299 | PRE-SAFE® | 54D |
| Code 299 | PRE-SAFE® | 50D |
| Code 299 | PRE-SAFE® | 62D |
| Code 299 | PRE-SAFE® | 48D |
| Code 299 | PRE-SAFE® | 65D |
| Code 348 | Emergency call/assistance system | 39D |
| Code 362 | HERMES LTE | 44D |
| Code 425 | 6-speed manual transmission | 206D |
| Code 460 | Canada version | 53D |
| Code 460 | Canada version | 50D |
| Code 460 | Canada version | 62D |
| Code 460 | Canada version | 92D |
| Code 460 | Canada version | 90D |
| Code 460 | Canada version | 102D |
| Code 460 | Canada version | 179D |
| Code 460 | Canada version | 198D |
| Code 494 | USA version | 53D |
| Code 494 | USA version | 50D |
| Code 494 | USA version | 62D |
| Code 494 | USA version | 102D |
| Code 494 | USA version | 92D |
| Code 494 | USA version | 90D |
| Code 494 | USA version | 198D |
| Code 494 | USA version | 179D |
| Code F205 | MODEL SERIES 205 | 23D |
| Code F205 | MODEL SERIES 205 | 27D |
| Code F205 | MODEL SERIES 205 | 115H |
| Code F205 | MODEL SERIES 205 | 147D |
| Code F205 | MODEL SERIES 205 | 124B |
| Code F205 | MODEL SERIES 205 | 201E |
| Code F253 | MODEL SERIES 253 | 23D |
| Code F253 | MODEL SERIES 253 | 115J |
| Code F253 | MODEL SERIES 253 | 147E |
| Code FA | CABRIOLET | 27D |
| Code FA | CABRIOLET | 115J |
| Code FA | CABRIOLET | 201E |
| Code FC | COUPE | 124C |
| Code FC | COUPE | 201E |
| Code FW | SEDAN | 124C |
| Code L | LEFT-HAND DRIVE | 115K |
| Code M177 | SPARK-IGNITION ENGINE M177 | 138G |
| Code M177 | SPARK-IGNITION ENGINE M177 | 142G |
| Code M177 | SPARK-IGNITION ENGINE M177 | 124B |
| Code M177 | SPARK-IGNITION ENGINE M177 | 147D |
| Code M177 | SPARK-IGNITION ENGINE M177 | 151D |
| Code M274 | SPARK-IGNITION ENGINE M274 | 155D |
| Code M276 | SPARK-IGNITION ENGINE M276 | 138H |
| Code M276 | SPARK-IGNITION ENGINE M276 | 159D |
| Code M626 | DIESEL ENGINE OM626 | 167D |
| Code M642 | DIESEL ENGINE OM642 | 175D |
| Code M651 | DIESEL ENGINE OM651 | 163D |
| Code M651 | DIESEL ENGINE OM651 | 171D |
| Code ME04 | Hybrid drive 20 KW VARIANT | 1D |
| Code ME04 | Hybrid drive 20 KW VARIANT | 124A |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 5D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 124A |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 1D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 124B |
| Code R | RIGHT-HAND DRIVE | 115K |
| Code U10 | SBE - Seat occupancy recognition | 41E |
| Code U10 | SBE - Seat occupancy recognition | 131D |
| Code U10 | SBE - Seat occupancy recognition | 128A |
| Code U18 | Automatic child seat recognition ACSR | 39E |
| Code U18 | Automatic child seat recognition ACSR | 41E |
| Code U18 | Automatic child seat recognition ACSR | 128A |
| Code U60 | Pedestrian protection | 80A |
| Code U60 | Pedestrian protection | 184D |
| Code U78 | Switchable exhaust system | 138H |
| F1/3 | Passenger-side A-pillar fuse box | 16L |
| F1/3f316 | Fuse 316 | 14K |
| F63 | Pyrofuse | 3L |
| F63 | Pyrofuse | 7L |
| K40/6 | Driver-side fuse and relay module | 11L |
| K40/6 | Driver-side fuse and relay module | 136L |
| K40/6f218 | Fuse 218 | 10L |
| K40/6f219 | Fuse 219 | 135L |
| K88 | Pyrotechnical separator | 125L |
| N10/6 | Front SAM control unit | 122L |
| N110 | Weight Sensing System (WSS) control unit | 132L |
| N112/9 | HERMES control unit | 46L |
| N123/4 | Emergency call system control unit | 41L |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 28A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 52A |
| N2/10 | Supplemental restraint system control unit | 60A |
| N2/10 | Supplemental restraint system control unit | 67A |
| N2/10 | Supplemental restraint system control unit | 84A |
| N2/10 | Supplemental restraint system control unit | 76A |
| N2/10 | Supplemental restraint system control unit | 91A |
| N2/10 | Supplemental restraint system control unit | 100A |
| N2/10 | Supplemental restraint system control unit | 109A |
| N2/10 | Supplemental restraint system control unit | 116A |
| N2/10 | Supplemental restraint system control unit | 123A |
| N2/10 | Supplemental restraint system control unit | 132A |
| N2/10 | Supplemental restraint system control unit | 140A |
| N2/10 | Supplemental restraint system control unit | 148A |
| N2/10 | Supplemental restraint system control unit | 156A |
| N2/10 | Supplemental restraint system control unit | 164A |
| N2/10 | Supplemental restraint system control unit | 172A |
| N2/10 | Supplemental restraint system control unit | 180A |
| N2/10 | Supplemental restraint system control unit | 188A |
| N2/10 | Supplemental restraint system control unit | 196A |

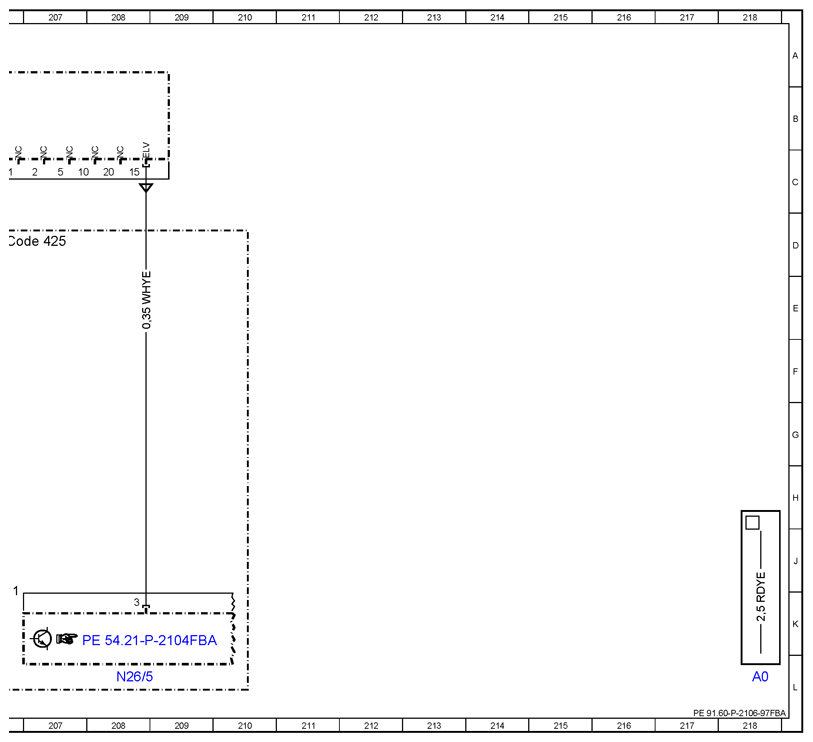

| N26/5 | Electric steering lock control unit | 208L |
| N3/10 | ME-SFI [ME] control unit | 161L |
| N3/10 | ME-SFI [ME] control unit | 157L |
| N3/43 | AMG suspension control unit | 140L |
| N3/9 | CDI control unit | 153L |
| N3/9 | CDI control unit | 169L |
| N3/9 | CDI control unit | 165L |
| N3/9 | CDI control unit | 177L |
| N3/9 | CDI control unit | 173L |
| N30/4 | Electronic Stability Program control unit | 144L |
| N30/4 | Electronic Stability Program control unit | 149L |
| N30/4 | Electronic Stability Program control unit | 149L |
| N80 | Steering column module control unit | 192L |
| R12/1 | Driver ETR [GUS] squib | 51L |

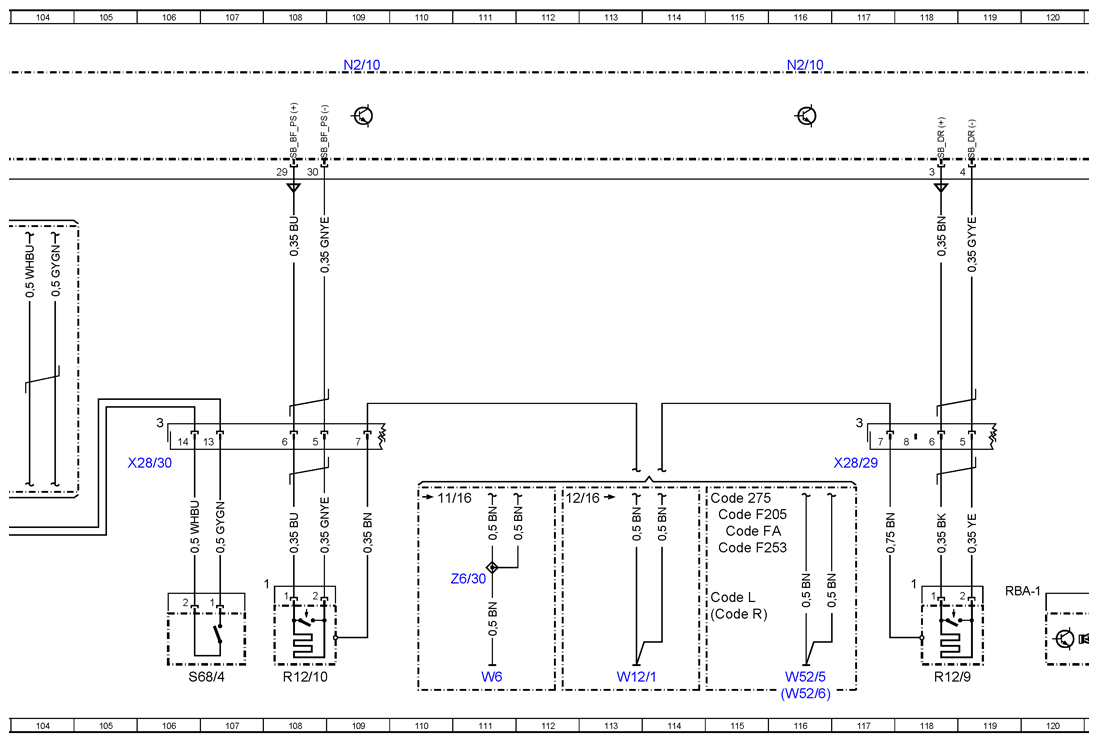

| R12/10 | Front passenger sidebag squib | 108L |
| R12/11 | Left rear sidebag squib | 71L |
| R12/12 | Right rear sidebag squib | 70L |

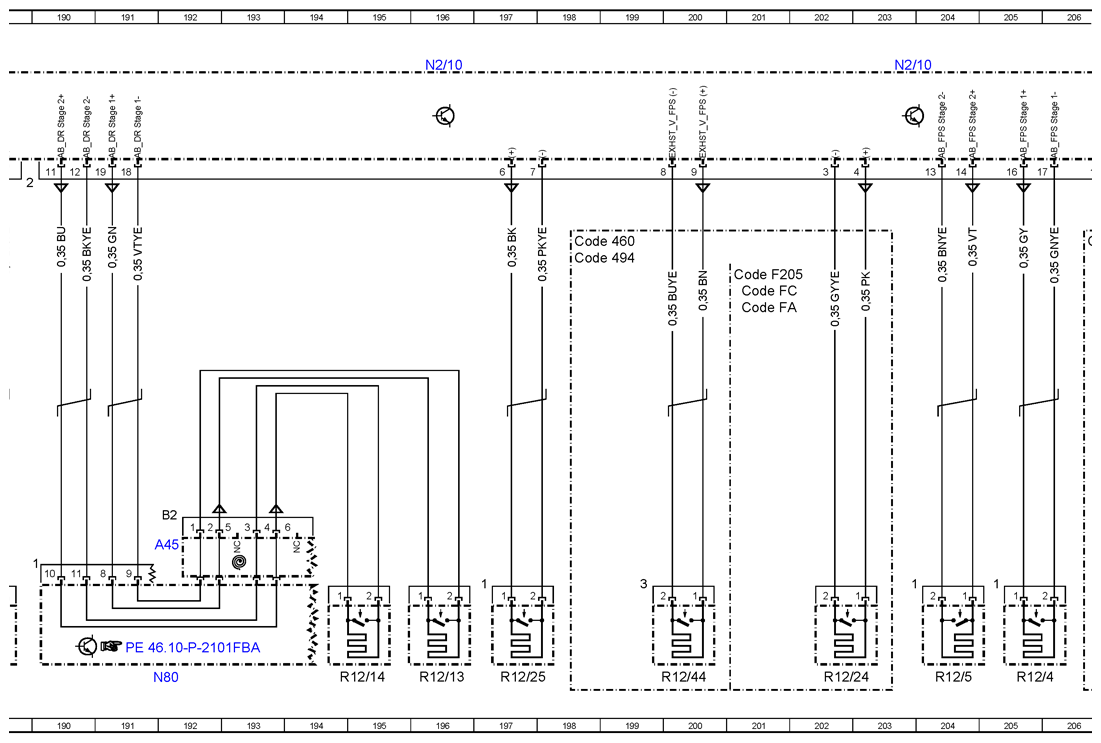

| R12/13 | Driver airbag squib 1 | 196L |
| R12/14 | Driver airbag squib 2 | 195L |
| R12/2 | Front passenger ETR [GUS] squib | 63L |

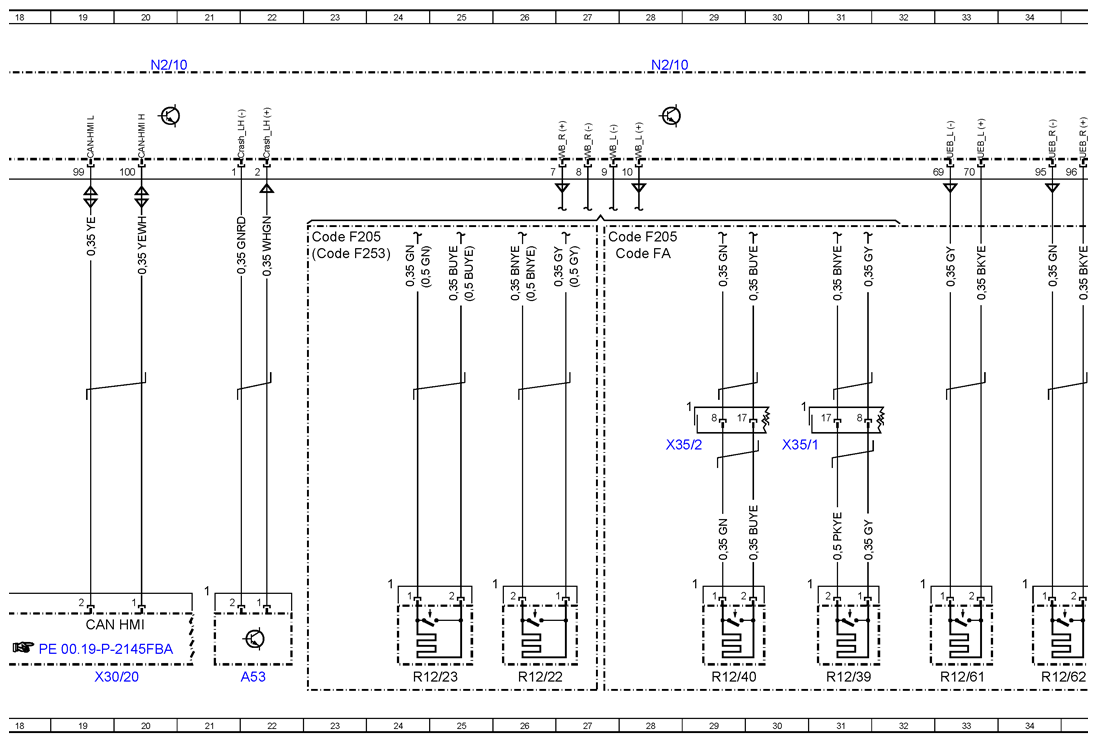

| R12/22 | Left window bag squib | 26L |
| R12/23 | Right window bag squib | 24L |
| R12/24 | Front passenger knee bag squib | 202L |
| R12/25 | Driver knee bag squib | 197L |
| R12/26 | Front passenger belt force limiter | 58L |

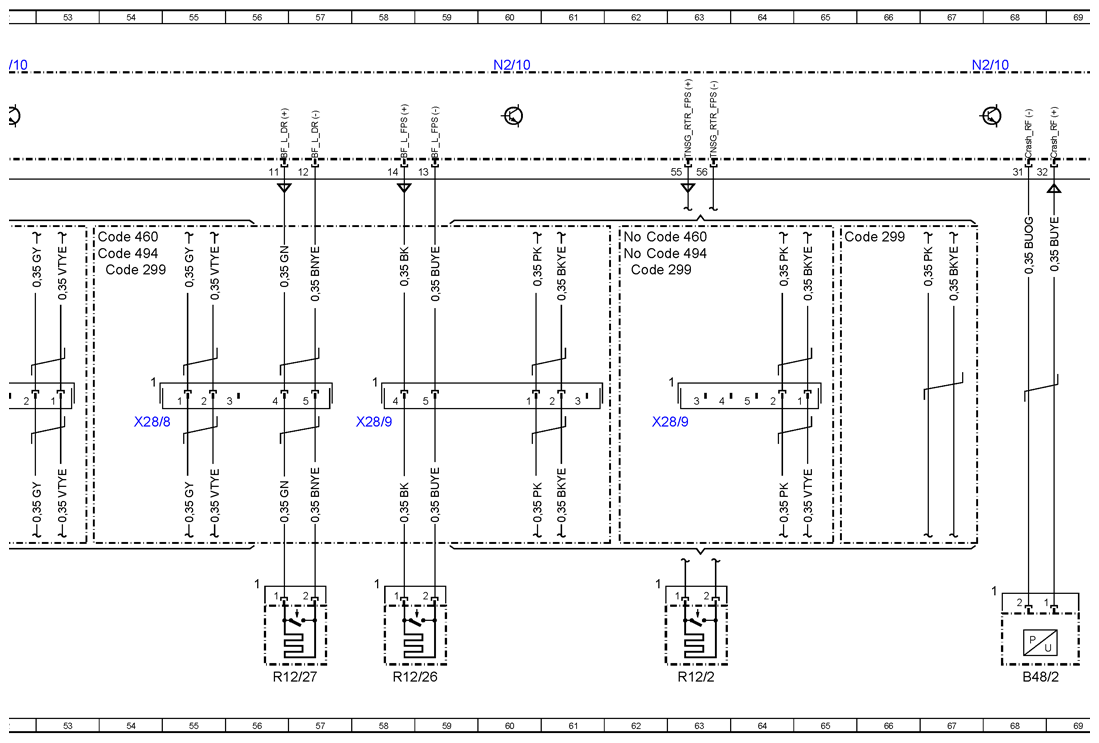

| R12/27 | Driver belt force limiter | 56L |

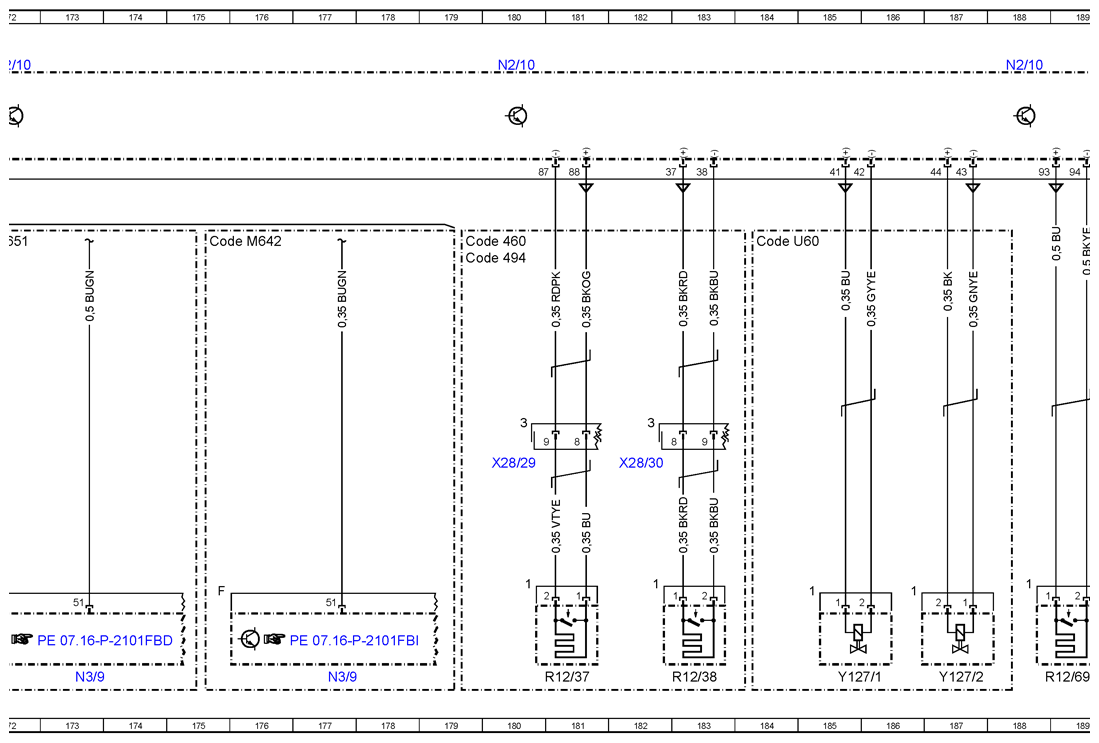

| R12/37 | Driver-side anchor fitting tensioner squib | 181L |
| R12/38 | Front passenger anchor fitting tensioner squib | 183L |
| R12/39 | Left head bag squib | 31L |
| R12/4 | Front passenger airbag squib 1 | 205L |
| R12/40 | Right head bag squib | 29L |
| R12/44 | Front passenger airbag bleed valve squib | 200L |
| R12/5 | Front passenger airbag squib 2 | 204L |
| R12/6 | Left rear emergency tensioning retractor squib | 38L |
| R12/61 | Left roll bar squib | 33L |
| R12/62 | Right roll bar squib | 34L |
| R12/69 | Refrigerant inerting squib | 189L |
| R12/7 | Right rear emergency tensioning retractor squib | 36L |
| R12/9 | Driver sidebag squib | 118L |
| S68/19 | Driver seat position detection switch | 97L |
| S68/20 | Front passenger seat position detection switch | 99L |

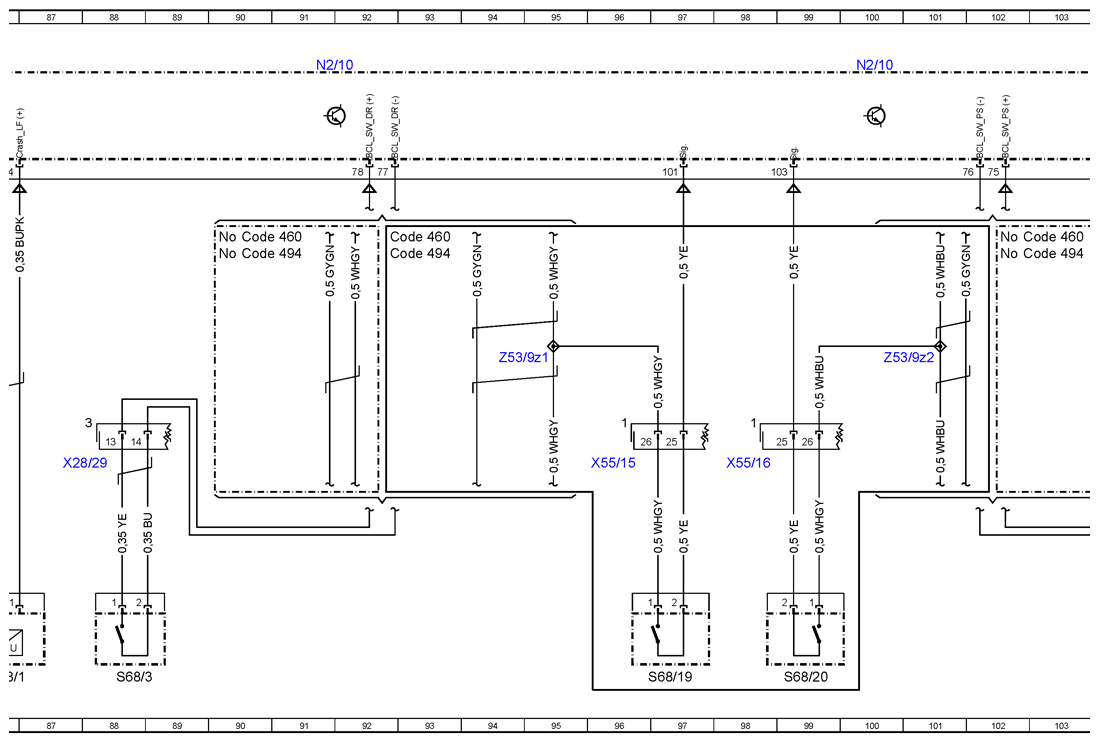

| S68/3 | Driver seat belt buckle switch | 88L |
| S68/4 | Front passenger seat belt buckle switch | 106L |
| U561 | Valid for Delphi system | 163D |
| U562 | Valid for Bosch system | 171D |
| W12/1 | Right center console ground point | 113L |
| W52/5 | Left center longitudinal member ground point | 116L |
| W52/6 | Right center longitudinal member ground point | 116L |
| W6 | Left wheel arch trunk ground point | 111L |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 2G |
| X183 | Pyrotechnical separator electrical connector | 7G |
| X26/10 | Vehicle interior/engine electrical connector | 152H |
| X26/38 | Front bumper and frame wiring harness electrical connector | 80H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 88H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 117H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 180H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 106H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 128H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 132H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 182H |
| X28/8 | Left emergency tensioning retractor electrical connector | 54G |
| X28/8 | Left emergency tensioning retractor electrical connector | 51G |
| X28/9 | Right emergency tensioning retractor electrical connector | 58G |
| X28/9 | Right emergency tensioning retractor electrical connector | 63G |
| X30/20 | User interface CAN (CAN HMI) potential distributor electrical connector | 19L |
| X35/1 | Driver door electrical connector | 30G |
| X35/1 | Driver door electrical connector | 76H |
| X35/2 | Front passenger door electrical connector | 29G |
| X35/2 | Front passenger door electrical connector | 78H |
| X35/3 | Left rear door electrical connector | 72H |
| X35/4 | Right rear door electrical connector | 74H |
| X55/15 | Driver seat electrical connector | 96H |
| X55/16 | Front passenger seat electrical connector | 98H |
| Y127/1 | Left rear engine hood lifter | 185L |
| Y127/2 | Right rear engine hood lifter | 187L |
| Z137z1 | Left door LIN connector sleeve | 40G |
| Z137z1 | Left door LIN connector sleeve | 132F |
| Z37/69z1 | Vehicle dynamics CAN (high) connector sleeve | 141F |
| Z37/70z1 | Vehicle dynamics CAN (low) connector sleeve | 139F |
| Z53/9z1 | Circuit 31 vehicle interior airbag connector sleeve | 94F |
| Z53/9z2 | Circuit 31 vehicle interior airbag connector sleeve | 101F |
| Z6/30 | Circuit 31 connector sleeve | 111J |
