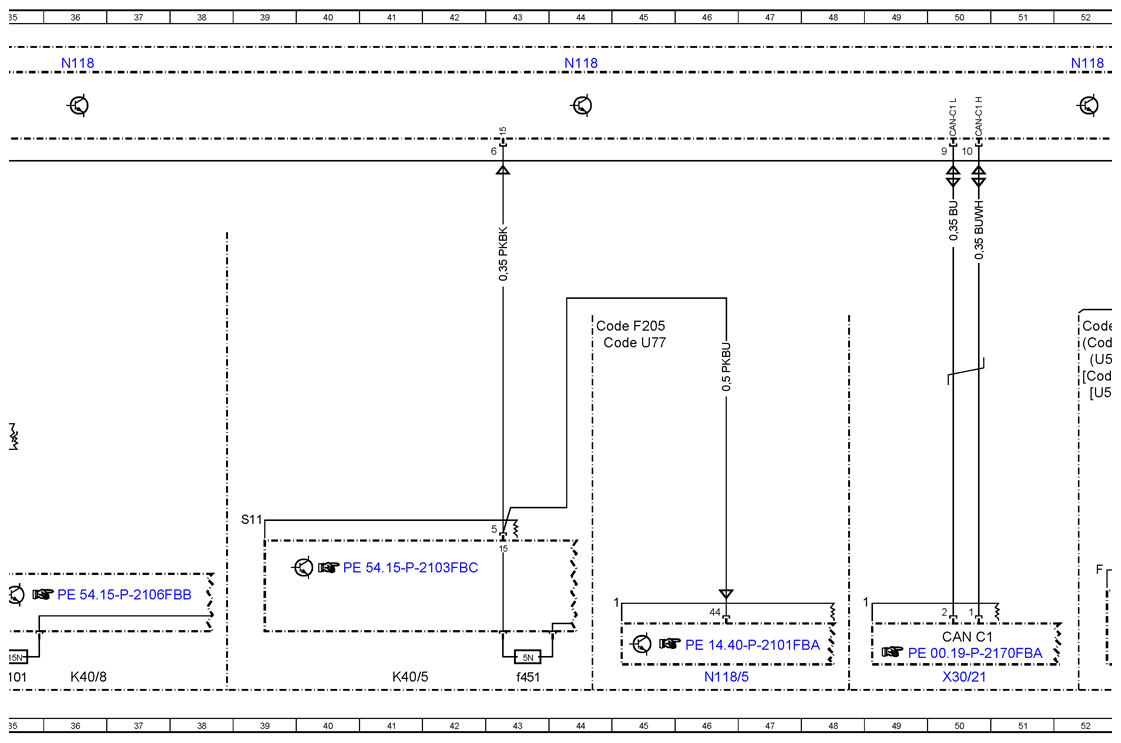

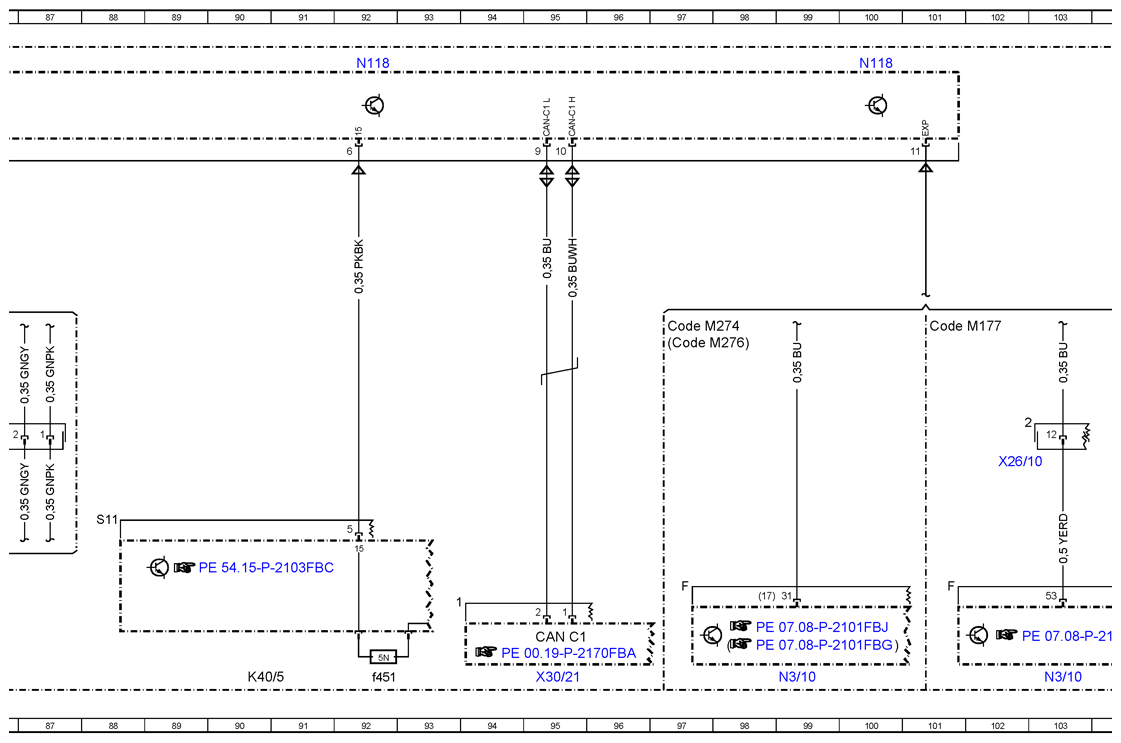

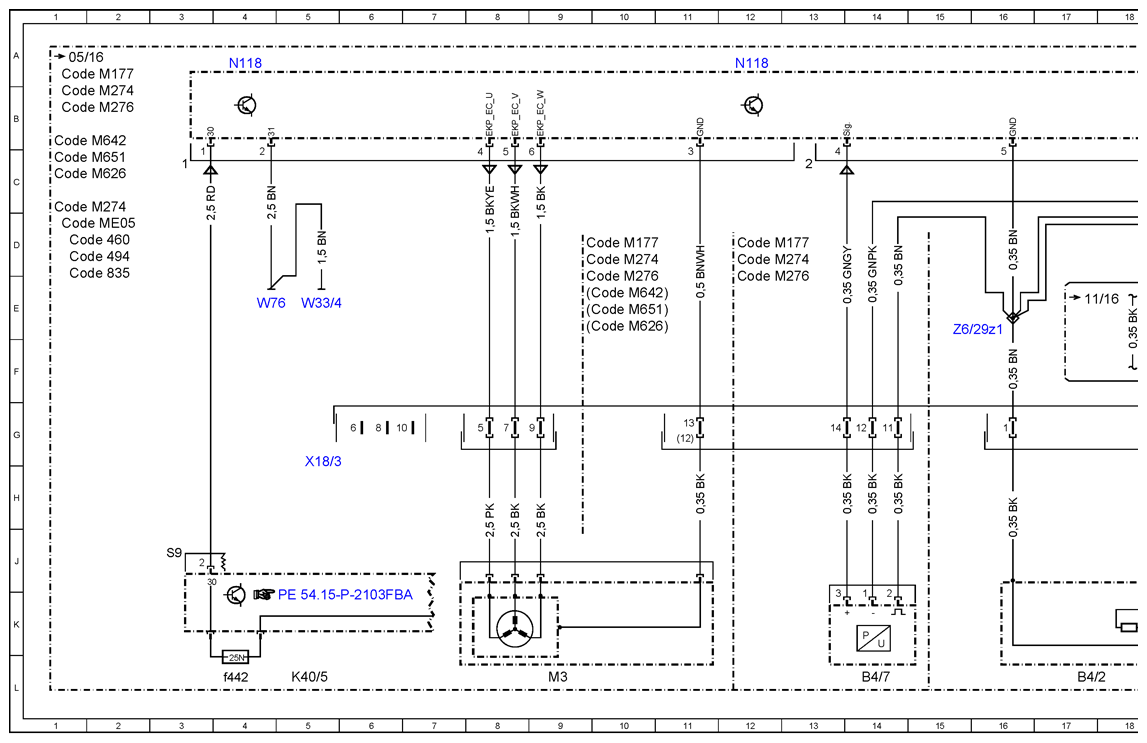

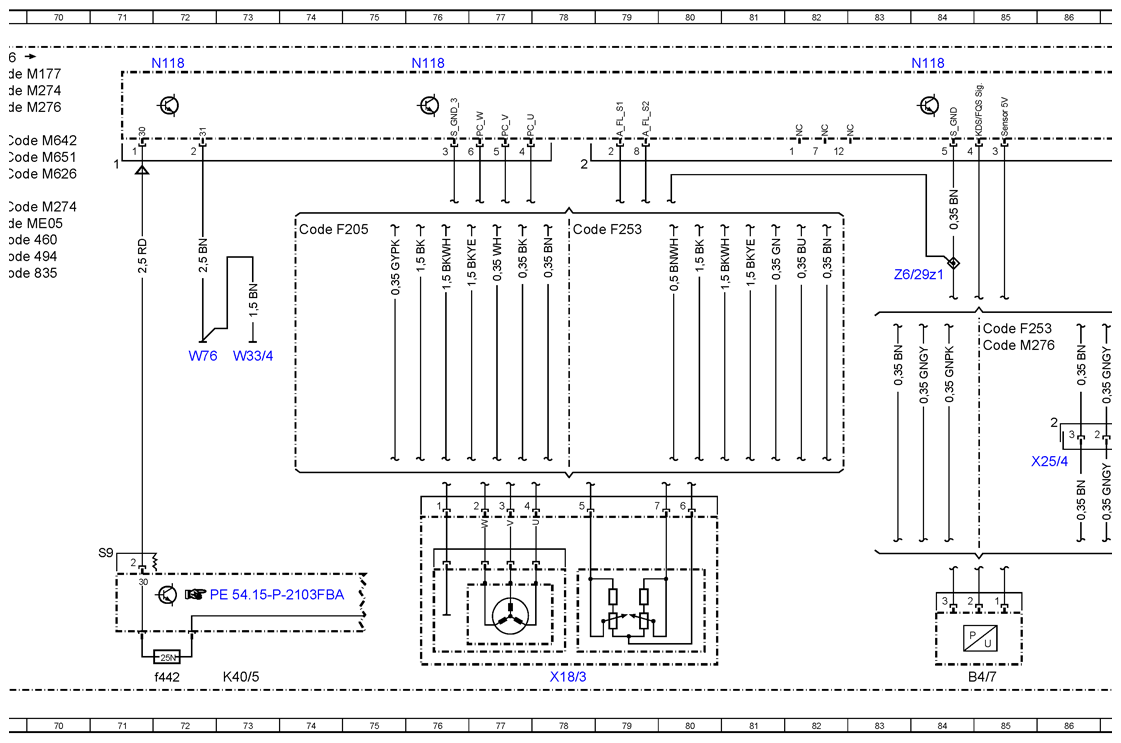

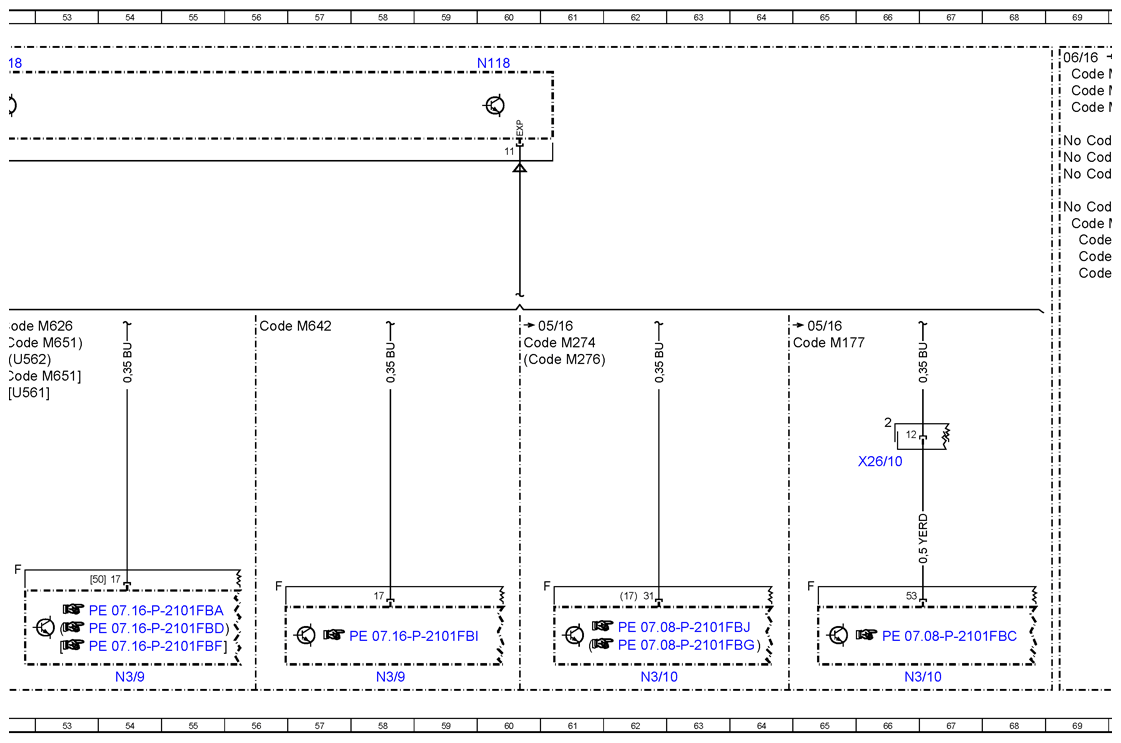

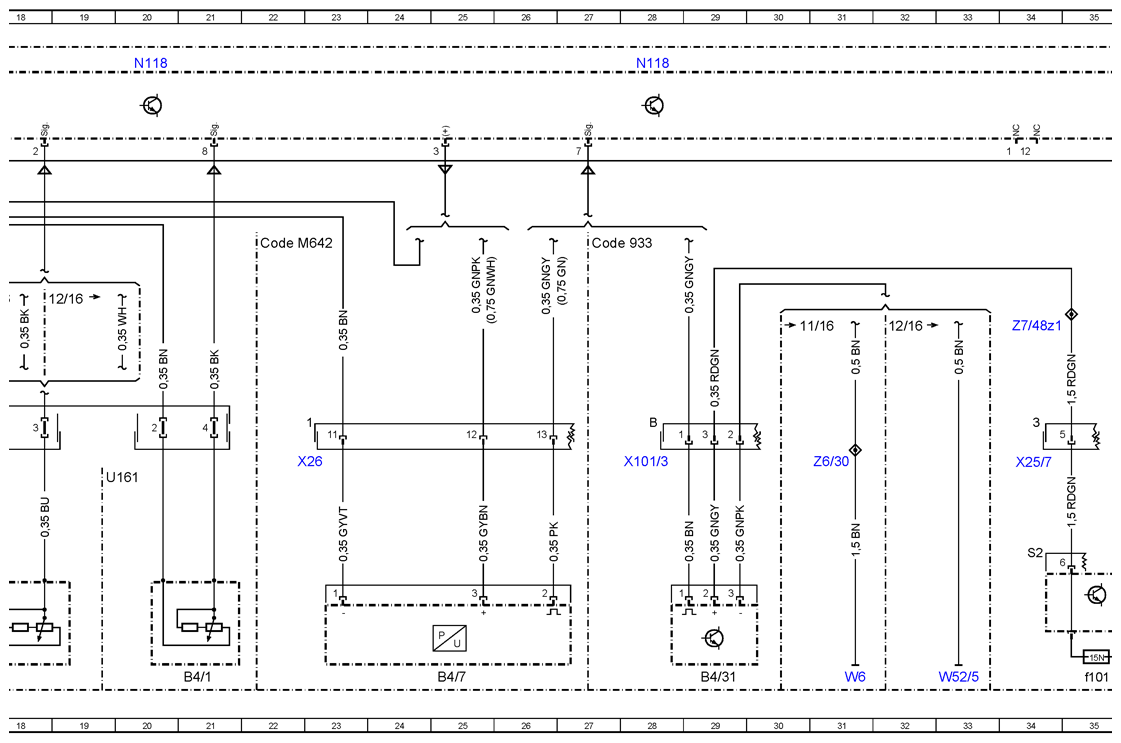

Wiring Diagram For Fuel Pump Control Unit - PE47.40-P-2101-97FBA
Engine 177, 274, 276, 626, 651 in model 205 up to model year 2019 Control unit N118 Engine 177, 274, 276, 642, 651 in model 253
(except 253.99) up to model year 2020 Control unit N118
| Code: | Designation: | Position: |
|---|---|---|

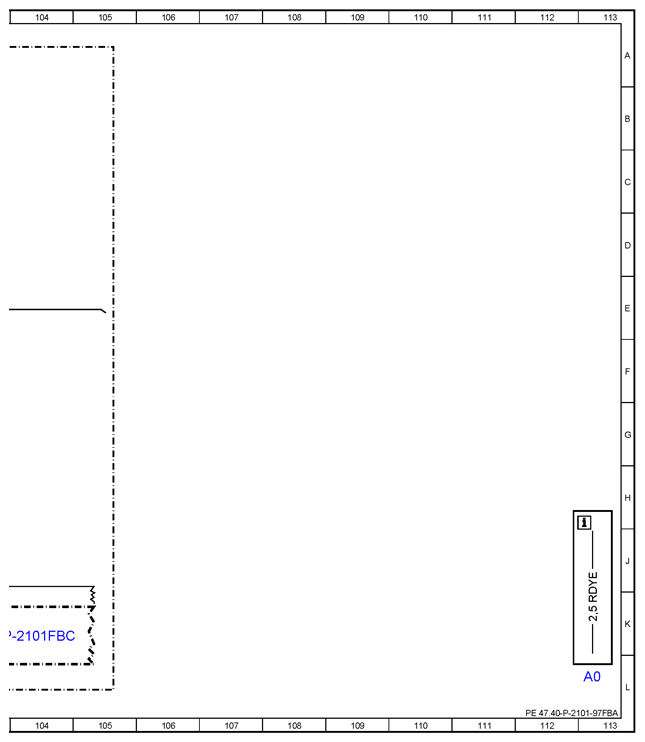

| A0 | Use of wiring diagrams | 113L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 21L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 17L |
| B4/31 | Fuel quality sensor | 29L |
| B4/7 | Fuel pressure sensor | 14L |
| B4/7 | Fuel pressure sensor | 25L |
| B4/7 | Fuel pressure sensor | 85L |
| CAN C1 | Drive train CAN | 50K |
| CAN C1 | Drive train CAN | 95K |
| Code 460 | Canada version | 1D |
| Code 460 | Canada version | 69D |
| Code 494 | USA version | 1D |
| Code 494 | USA version | 69D |
| Code 835 | Additional parts for South Korea vehicles | 1E |
| Code 835 | Additional parts for South Korea vehicles | 69E |
| Code 933 | Flexible Fuel Vehicle | 27D |
| Code F205 | MODEL SERIES 205 | 44E |
| Code F205 | MODEL SERIES 205 | 74D |
| Code F253 | MODEL SERIES 253 | 85E |
| Code F253 | MODEL SERIES 253 | 78D |
| Code M177 | SPARK-IGNITION ENGINE M177 | 12D |
| Code M177 | SPARK-IGNITION ENGINE M177 | 9D |
| Code M177 | SPARK-IGNITION ENGINE M177 | 1A |
| Code M177 | SPARK-IGNITION ENGINE M177 | 64F |
| Code M177 | SPARK-IGNITION ENGINE M177 | 69A |
| Code M177 | SPARK-IGNITION ENGINE M177 | 101E |
| Code M274 | SPARK-IGNITION ENGINE M274 | 1C |
| Code M274 | SPARK-IGNITION ENGINE M274 | 9D |
| Code M274 | SPARK-IGNITION ENGINE M274 | 12D |
| Code M274 | SPARK-IGNITION ENGINE M274 | 1B |
| Code M274 | SPARK-IGNITION ENGINE M274 | 60F |
| Code M274 | SPARK-IGNITION ENGINE M274 | 69C |
| Code M274 | SPARK-IGNITION ENGINE M274 | 69B |
| Code M274 | SPARK-IGNITION ENGINE M274 | 97E |
| Code M276 | SPARK-IGNITION ENGINE M276 | 12E |
| Code M276 | SPARK-IGNITION ENGINE M276 | 9E |
| Code M276 | SPARK-IGNITION ENGINE M276 | 1B |
| Code M276 | SPARK-IGNITION ENGINE M276 | 60F |
| Code M276 | SPARK-IGNITION ENGINE M276 | 85F |
| Code M276 | SPARK-IGNITION ENGINE M276 | 69B |
| Code M276 | SPARK-IGNITION ENGINE M276 | 97F |
| Code M626 | DIESEL ENGINE OM626 | 1C |
| Code M626 | DIESEL ENGINE OM626 | 9E |
| Code M626 | DIESEL ENGINE OM626 | 52E |
| Code M626 | DIESEL ENGINE OM626 | 69C |
| Code M642 | DIESEL ENGINE OM642 | 56E |
| Code M642 | DIESEL ENGINE OM642 | 1B |
| Code M642 | DIESEL ENGINE OM642 | 9E |
| Code M642 | DIESEL ENGINE OM642 | 22D |
| Code M642 | DIESEL ENGINE OM642 | 69B |
| Code M651 | DIESEL ENGINE OM651 | 52F |
| Code M651 | DIESEL ENGINE OM651 | 1C |
| Code M651 | DIESEL ENGINE OM651 | 9E |
| Code M651 | DIESEL ENGINE OM651 | 52F |
| Code M651 | DIESEL ENGINE OM651 | 69C |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 69D |
| Code U77 | BLUETEC (SCR) diesel exhaust treatment | 44F |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5 | Rear fuse and relay module | 41L |
| K40/5 | Rear fuse and relay module | 73L |
| K40/5 | Rear fuse and relay module | 90L |
| K40/5f442 | Fuse 442 | 4L |
| K40/5f442 | Fuse 442 | 72L |
| K40/5f451 | Fuse 451 | 43L |
| K40/5f451 | Fuse 451 | 92L |
| K40/8 | Engine fuse and relay module | 36L |
| K40/8f101 | Fuse 101 | 35L |
| M3 | Fuel pump (FP) | 9L |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 12A |
| N118 | Fuel pump control unit | 20A |
| N118 | Fuel pump control unit | 28A |
| N118 | Fuel pump control unit | 36A |
| N118 | Fuel pump control unit | 44A |
| N118 | Fuel pump control unit | 52A |
| N118 | Fuel pump control unit | 60A |
| N118 | Fuel pump control unit | 72A |
| N118 | Fuel pump control unit | 84A |
| N118 | Fuel pump control unit | 76A |
| N118 | Fuel pump control unit | 92A |
| N118 | Fuel pump control unit | 100A |
| N118/5 | AdBlue® control unit | 46L |
| N3/10 | ME-SFI [ME] control unit | 62L |
| N3/10 | ME-SFI [ME] control unit | 66L |
| N3/10 | ME-SFI [ME] control unit | 99L |
| N3/10 | ME-SFI [ME] control unit | 103L |
| N3/9 | CDI control unit | 54L |
| N3/9 | CDI control unit | 58L |
| U161 | Not valid for fuel tank (41.2 liters) | 19H |
| U561 | Valid for Delphi system | 52F |
| U562 | Valid for Bosch system | 52F |
| W33/4 | Fuel tank filler neck ground point | 5E |
| W33/4 | Fuel tank filler neck ground point | 73F |
| W52/5 | Left center longitudinal member ground point | 33L |
| W6 | Left wheel arch trunk ground point | 31L |
| W76 | Fuel pump ground point | 4E |
| W76 | Fuel pump ground point | 72F |
| X101/3 | Left rear frame floor assembly/underfloor electrical connector | 28H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 5H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 78L |
| X25/4 | Fuel tank electrical connector | 86H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 34H |
| X26 | Interior and engine wiring harness electrical connector | 23H |
| X26/10 | Vehicle interior/engine electrical connector | 66H |
| X26/10 | Vehicle interior/engine electrical connector | 102H |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 50L |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 95L |
| Z6/29z1 | Connector sleeve, ground connection for fuel pump | 16E |
| Z6/29z1 | Connector sleeve, ground connection for fuel pump | 84E |
| Z6/30 | Circuit 31 connector sleeve | 31H |
| Z7/48z1 | Circuit 87/2 connector sleeve | 34E |
