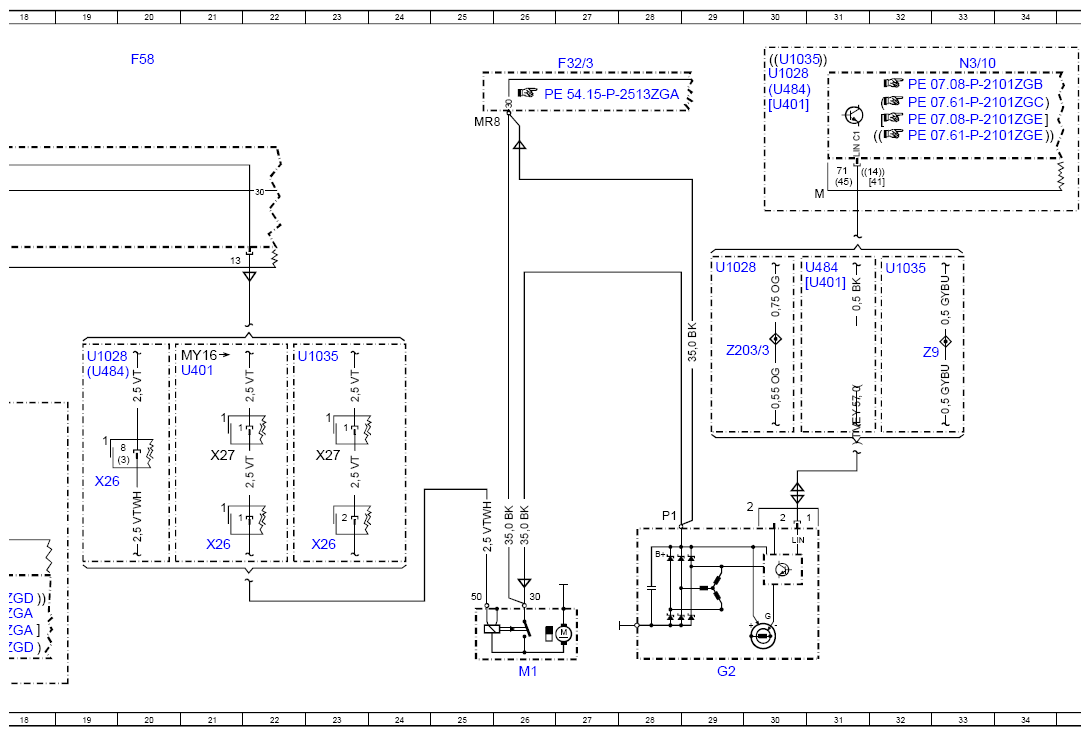

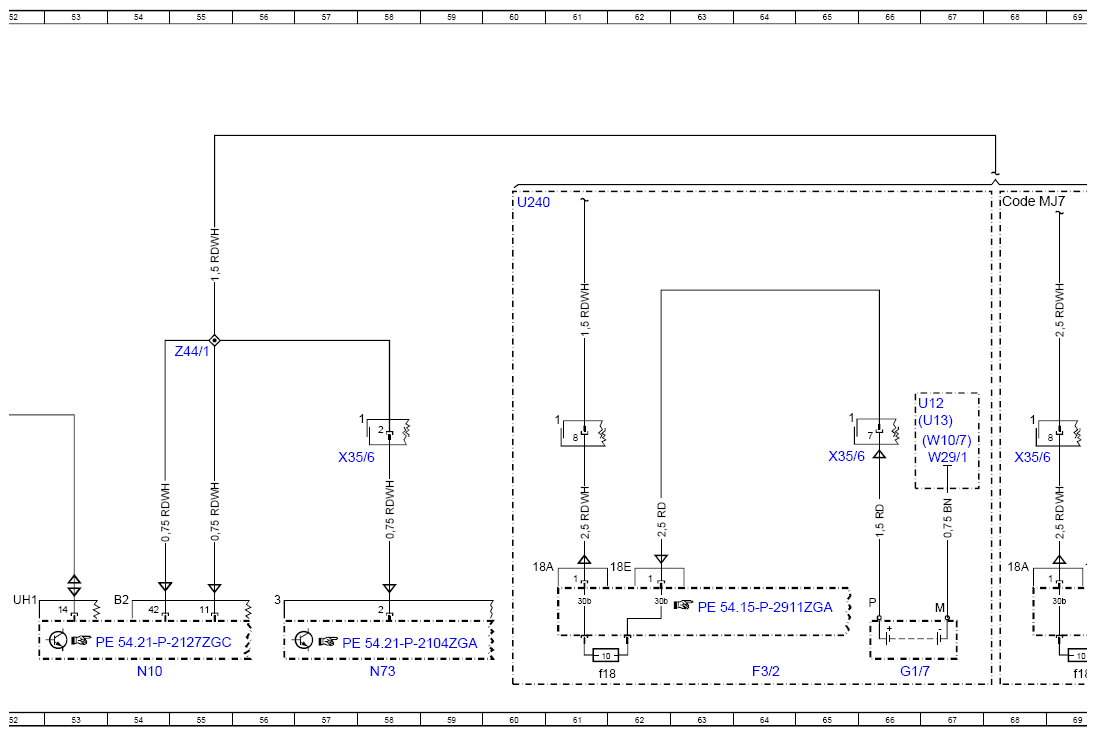

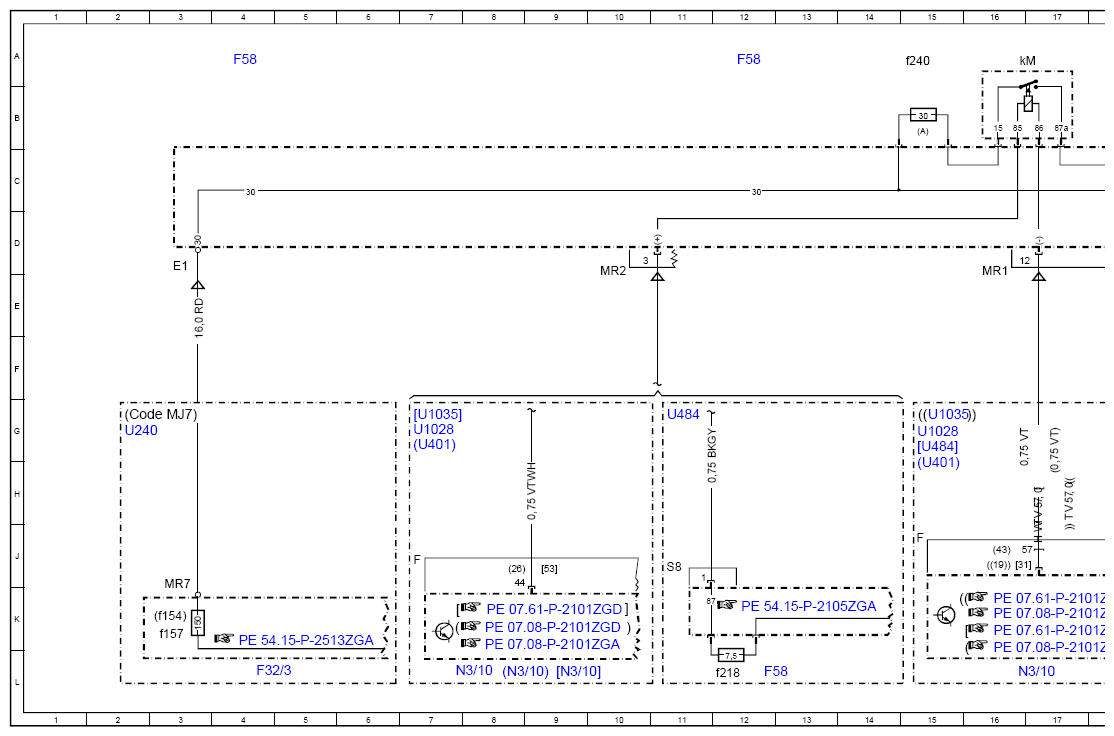

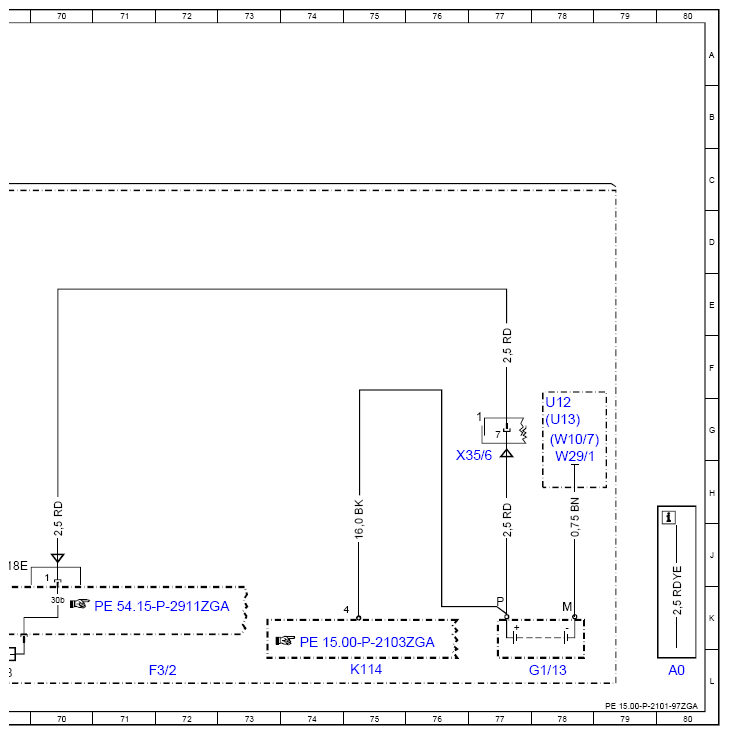

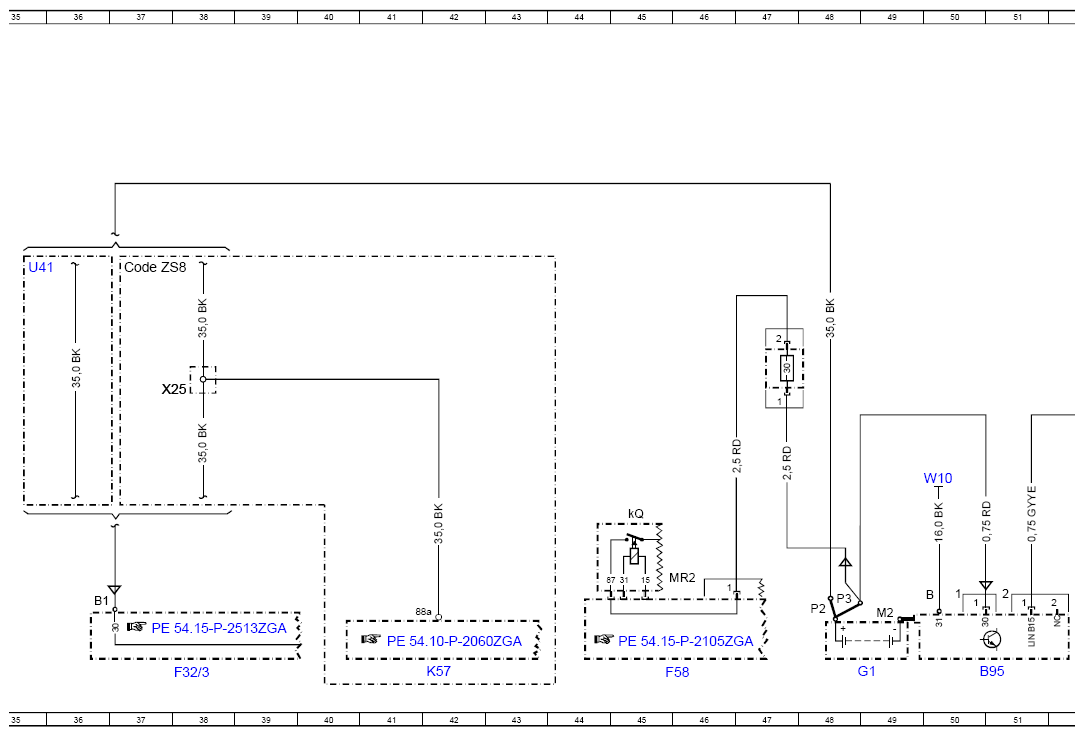

Wiring Diagram Of Starter, Alternator, Battery - PE15.00-P-2101-97ZGA
Engine 157.9, 176.9, 273.9, 279.9 in model 463
as of model year 2013 up to model year 2019 /model year 2012 facelift up to model year 2018 facelift
| Code: | Designation: | Position: |
|---|---|---|
| AO | Color code key | 80L |
| B95 | Battery sensor | 51L |
| Code MJ7 | Stop/start function | 68C |
| Code MJ7 | Stop/start function | 2G |
| Code ZS8 | Protection class VR7/glass area VR9 | 37D |
| F3/2 | Cockpit circuit 30 fuse box | 71L |
| F3/2 | Cockpit circuit 30 fuse box | 64L |
| F3/2f18 | Fuse 18 | 69L |
| F3/2f18 | Fuse 18 | 61L |
| F32/3 | Engine compartment prefuse box | 38L |
| F32/3 | Engine compartment prefuse box | 4L |
| F32/3 | Engine compartment prefuse box | 27A |
| F32/3f154 | Fuse 154 | 3K |
| F32/3f157 | Fuse 157 | 3K |
| F58 | Front passenger footwell fuse and relay module | 12A |
| F58 | Front passenger footwell fuse and relay module | 12L |
| F58 | Front passenger footwell fuse and relay module | 4A |
| F58 | Front passenger footwell fuse and relay module | 20A |
| F58 | Front passenger footwell fuse and relay module | 45L |
| F58f218 | Fuse 218 | 12L |
| F58f240 | Fuse 240 | 15A |
| F58kM | Starter circuit 50 relay | 16A |
| F58kQ | Circuit 15 relay (unlatched) | 45H |
| G1 | On-board electrical system battery | 49L |
| G1/13 | ECO start/stop function additional battery | 78L |
| G1/7 | Additional battery | 66L |
| G2 | Alternator | 29L |
| K114 | ECO start/stop function additional battery relay | 75L |
| K57 | Battery cutoff relay | 42L |
| M1 | Starter | 26L |
| N10 | SAM control unit | 54L |
| N3/10 | ME-SFI [ME] control unit | 8L |
| N3/10 | ME-SFI [ME] control unit | 17L |
| N3/10 | ME-SFI [ME] control unit | 33A |
| N3/10 | ME-SFI [ME] control unit | 8L |
| N3/10 | ME-SFI [ME] control unit | 9L |
| N73 | Electronic ignition switch control unit | 58L |
| U1028 | Valid for engine 157 | 7G |
| U1028 | Valid for engine 157 | 15G |
| U1028 | Valid for engine 157 | 29D |
| U1028 | Valid for engine 157 | 30A |
| U1028 | Valid for engine 157 | 19F |
| U1035 | Valid for gasoline engine 279 | 15G |
| U1035 | Valid for gasoline engine 279 | 30A |
| U1035 | Valid for gasoline engine 279 | 7G |
| U1035 | Valid for gasoline engine 279 | 22F |
| U1035 | Valid for gasoline engine 279 | 32D |
| U12 | Valid for left-hand drive vehicles | 78G |
| U12 | Valid for left-hand drive vehicles | 66G |
| U13 | Valid for right-hand drive vehicles | 78G |
| U13 | Valid for right-hand drive vehicles | 66G |
| U240 | Valid for all except ECO start/stop function | 60C |
| U240 | Valid for all except ECO start/stop function | 2G |
| U401 | Valid for engine 176 | 15H |
| U401 | Valid for engine 176 | 30B |
| U401 | Valid for engine 176 | 30E |
| U401 | Valid for engine 176 | 7G |
| U401 | Valid for engine 176 | 21F |
| U41 | Not Valid for code ZS8 Protection class VR7/glass area VR9 | 35D |
| U484 | Valid for M273 ME | 11G |
| U484 | Valid for M273 ME | 15G |
| U484 | Valid for M273 ME | 30D |
| U484 | Valid for M273 ME | 30B |
| U484 | Valid for M273 ME | 19F |
| W10 | Front right on-board electrical system battery ground point | 50H |
| W10/7 | Left battery recess ground point | 78G |
| W10/7 | Left battery recess ground point | 67G |
| W29/1 | A-pillar ground connection, left | 78G |
| W29/1 | A-pillar ground connection, left | 67G |
| X25 | Terminal 30 battery cutoff relay electrical connector | 38F |
| X26 | Interior and engine wiring harness electrical connector | 19H |
| X26 | Interior and engine wiring harness electrical connector | 21J |
| X26 | Interior and engine wiring harness electrical connector | 23J |
| X27 | Starter electrical connector | 21G |
| X27 | Starter electrical connector | 23G |
| X35/6 | Instrument panel and module box electrical connector | 57G |
| X35/6 | Instrument panel and module box electrical connector | 68H |
| X35/6 | Instrument panel and module box electrical connector | 77G |
| X35/6 | Instrument panel and module box electrical connector | 65G |
| Z203/3 | Alternator LIN signal connector sleeve | 30F |
| Z44/1 | Backup battery connector sleeve | 55F |
| Z9 | Connector sleeve 1 | 33F |
