Remove/Install Radio/TV Antenna Amplifier Module - AR82.62-P-8310GW
Model 463 (except 463.202)
as of model year 2013 up to model year 2019
| Remove/install | |||
| 1 | Remove headliner | Model 463 (except 463.202/242) as of model year 2013 up to model year 2019 |
AR68.30-P-4300GW |
| 2 | Disconnect electrical connectors at TV 1 and FM 2 antenna amplifier (A2/33) | ||
| 3 | Unscrew screw of TV 1 and FM 2 antenna amplifier (A2/33) and remove TV 1 and FM 2 antenna amplifier (A2/33) | ||
| 4 | Disconnect electrical connectors at TV 3 and DAB antenna amplifier (A94/3) | ||
| 5 | Unscrew screw of TV 3 and DAB antenna amplifier (A94/3) and remove TV 3 and DAB antenna amplifier (A94/3) | ||

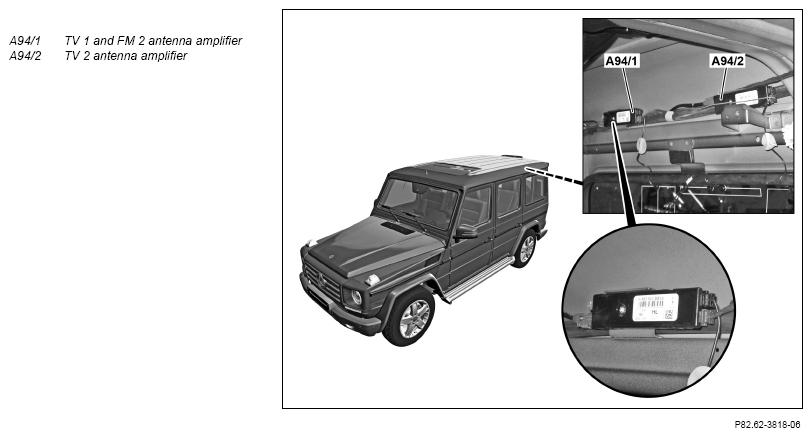

| 6 | Disconnect electrical connectors at TV 1 and FM 2 antenna amplifier (A94/1) | ||
| 7 | Unscrew screw of TV 1 and FM 2 antenna amplifier (A94/1) and remove TV 1 and FM 2 antenna amplifier (A94/1) | ||
| 8 | Disconnect electrical connectors from TV 2 antenna amplifier (A94/2) | ||
| 9 | Unscrew screw of TV 2 antenna amplifier (A94/2) and remove TV 2 antenna amplifier (A94/2) | ||
| 10 | Install in the reverse order | ||
| 11 | Read out and clear the fault memory using Star Diagnosis | ||
| AD00.00-P-2000-04A |
