Differential Lock Control Unit Wiring Diagram - PE27.19-P-2107-97DBA
Model 213 with transmission 725 up to model year 2021 Control unit N3/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| B94/23 | Electric differential lock temperature sensor | 47L |
| CAN AMG | AMG CAN | 20K |
| CAN AMG | AMG CAN | 44K |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5 | Rear fuse and relay module | 28L |
| K40/5f427 | Fuse 427 | 4L |
| K40/5f427 | Fuse 427 | 27L |
| K40/5f470 | Fuse 470 | 3L |
| K40/5f470 | Fuse 470 | 25L |
| K40/8 | Engine fuse and relay module | 10L |
| K40/8 | Engine fuse and relay module | 32L |
| K40/8f122 | Fuse 122 | 9L |
| K40/8f122 | Fuse 122 | 31L |
| M46/3 | Differential lock actuator | 15L |
| M46/3 | Differential lock actuator | 39L |

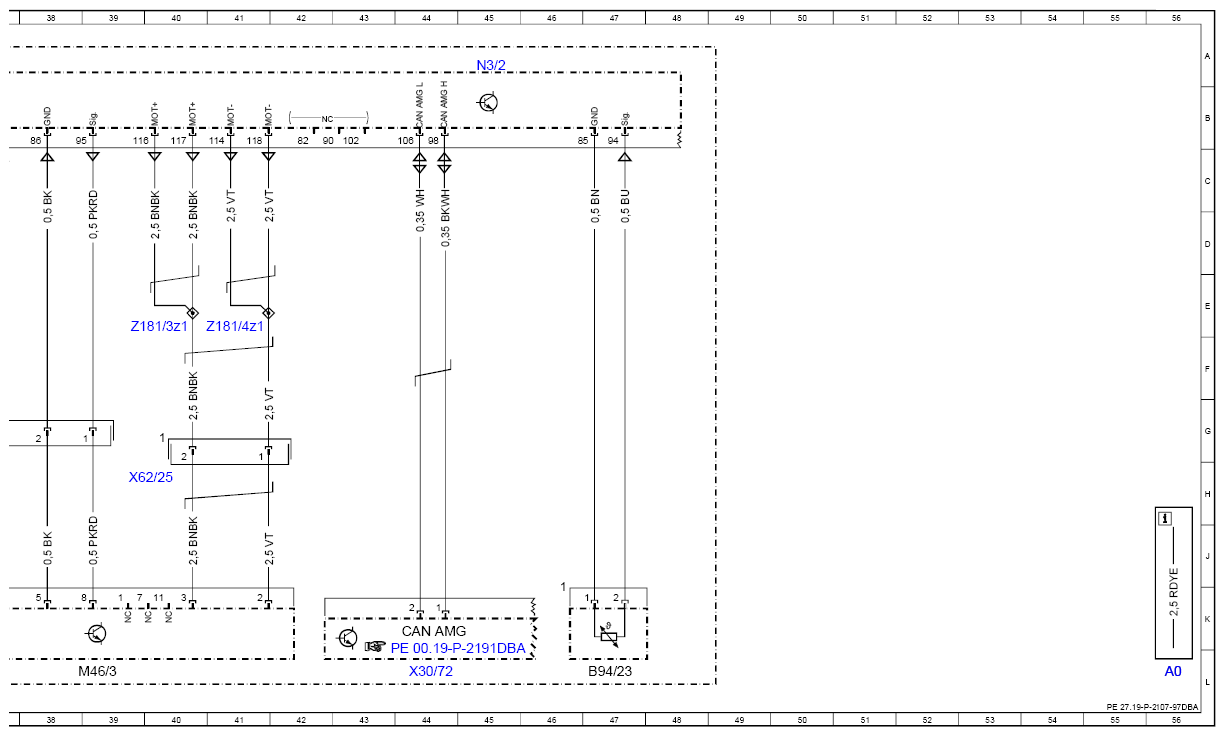

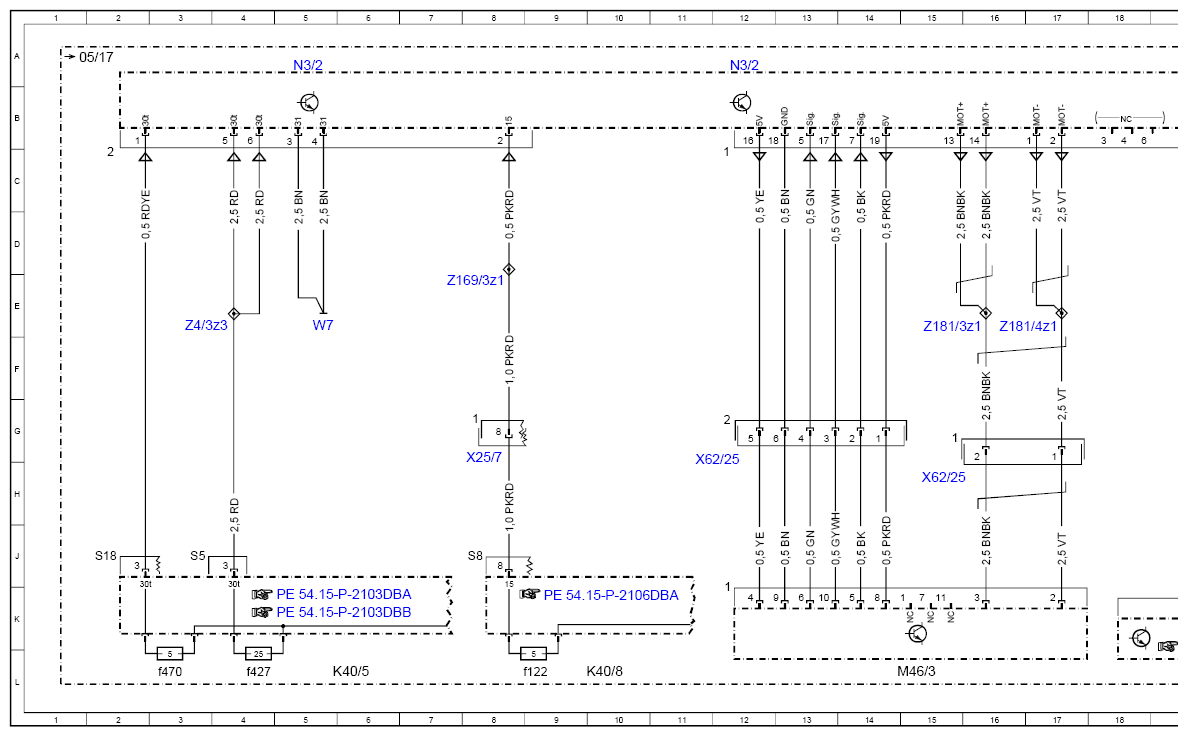

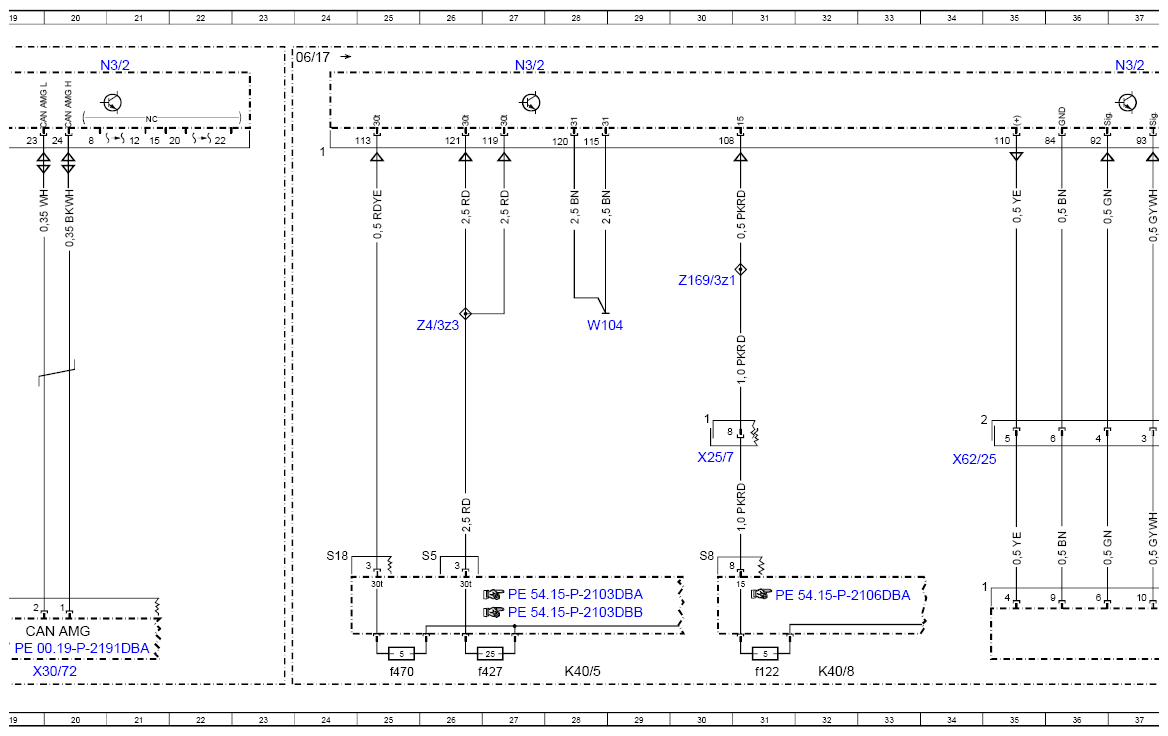

| N3/2 | Electric differential lock control unit | 12A |
| N3/2 | Electric differential lock control unit | 5A |
| N3/2 | Electric differential lock control unit | 21A |
| N3/2 | Electric differential lock control unit | 27A |
| N3/2 | Electric differential lock control unit | 37A |
| N3/2 | Electric differential lock control unit | 45A |
| W104 | Power electronics ground point | 28E |
| W7 | Right wheel house trunk ground point | 5E |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 8H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 30H |
| X30/72 | AMG CAN potential distributor electrical connector | 20L |
| X30/72 | AMG CAN potential distributor electrical connector | 44L |
| X62/25 | Differential lock electrical connector | 12H |
| X62/25 | Differential lock electrical connector | 15H |
| X62/25 | Differential lock electrical connector | 34H |
| X62/25 | Differential lock electrical connector | 40H |
| Z169/3z1 | Tml. 15 connector sleeve | 8E |
| Z169/3z1 | Tml. 15 connector sleeve | 30E |
| Z181/3z1 | Differential electric motor connector sleeve (+) | 15E |
| Z181/3z1 | Differential electric motor connector sleeve (+) | 40E |
| Z181/4z1 | Differential electric motor connector sleeve (-) | 17E |
| Z181/4z1 | Differential electric motor connector sleeve (-) | 41E |
| Z4/3z3 | Tml. 30 connector sleeve | 3E |
| Z4/3z3 | Tml. 30 connector sleeve | 26E |
