Remove/Install Timing Chain Slide Rail - AR05.10-P-8480MRD
Engine 274.9 in model 213
Engine 274.9 in model 238
| Remove/install | |||
| 1 | Remove cylinder head cover | AR01.20-P-5014MRD | |
| 2 | Remove upper slide rail (5) from cylinder head cover | ||
| 3 | Remove timing case cover | When removing the lower slide rail (6). | AR01.40-P-8000MRD |
| 4 | Remove cylinder head | When removing the lower slide rail (6). | AR01.30-P-5800MRD |
| 5 | Remove lower slide rail (6) from slide rail pins (7) | When removing the lower slide rail (6). | |
| Check | |||

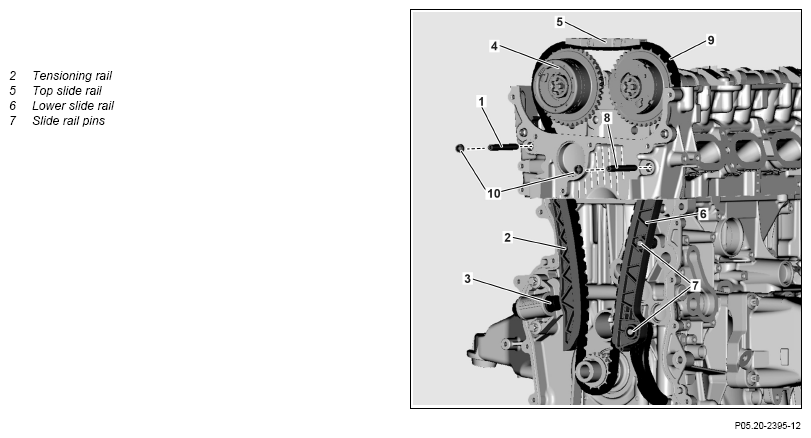

| 6 | Check tensioning rail (2) for wear and damage | For wear or damage ↓ Replace tensioning rail (2). |
AR05.10-P-8510MRD |
| 7 | Check upper and lower slide rail (5, 6) for wear and damage | For wear or damage ↓ Replace upper and lower slide rail (5, 6). |
|
| 8 | Install in the reverse order | ||
| Risk of accident from vehicle starting off by itself when engine running. Risk of injury (bruises and burns) resulting from working on the engine while it is being started or when it is running. | Secure vehicle to prevent it from starting off by itself. Wear buttoned-up and snug-fitting work clothes. Do not touch hot or rotating parts. | AS00.00-Z-0005-01A | |
| 9 | Carry out an engine test run, checking the engine for proper operation and leaktightness | ||
| 10 | Install upper engine cover |
