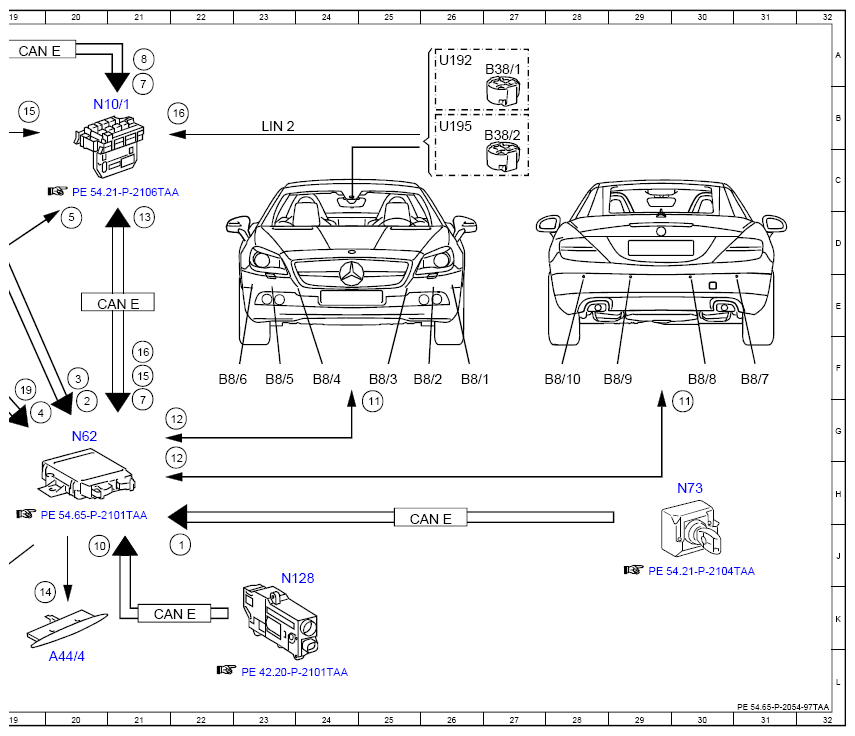

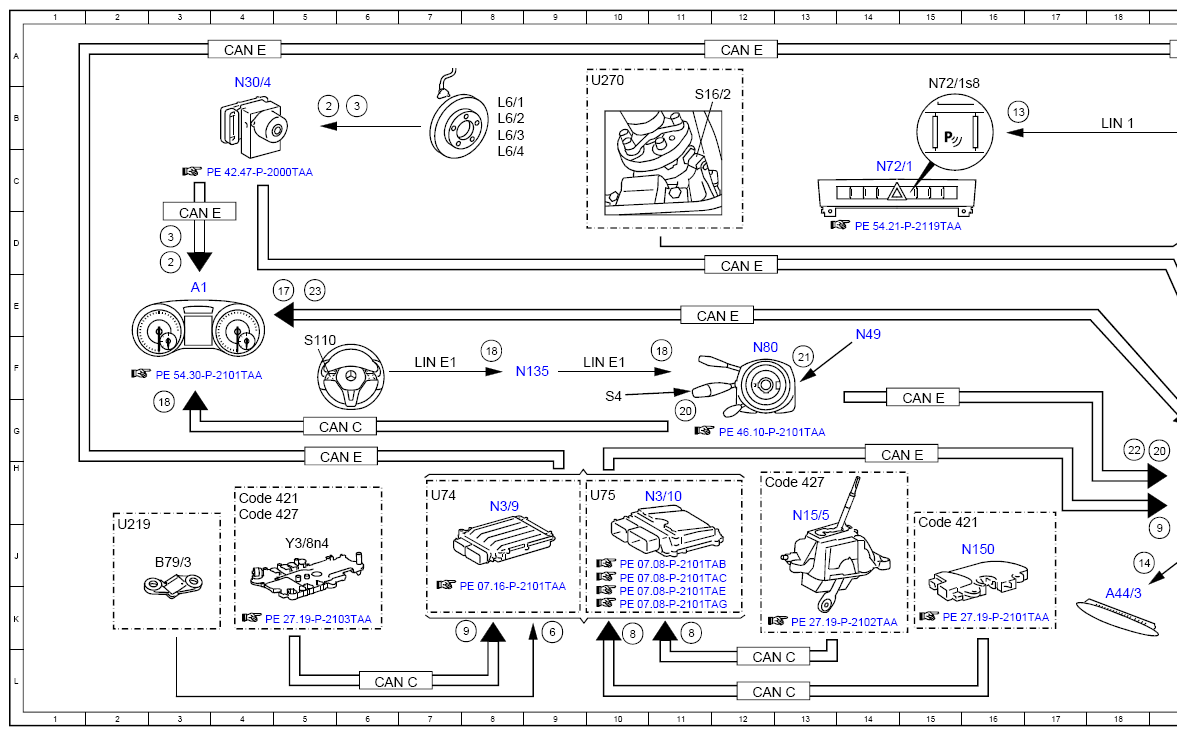

Electrical Function Schematic Of Parking System - PE54.65-P-2054-97TAA
Model 172.4 up to model year 2017
with code 230 (Advanced Parking Guidance)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 22J |
| 10 | Electric parking brake controller unit, status | 20J |
| 11 | Parking system distance sensors, actuation | 25G |
| 11 | Parking system distance sensors, actuation | 30G |
| 12 | Parking system distance sensors, signal | 22G |
| 12 | Parking system distance sensors, signal | 22G |
| 13 | Parking system status indicator, actuation | 16B |
| 13 | Parking system status indicator, actuation | 21D |
| 14 | Parking system warning indicator, actuation | 19K |
| 14 | Parking system warning indicator, actuation | 18J |
| 15 | Parking system button, status | 21F |
| 15 | Parking system button, status | 19B |
| 16 | Rain/light sensor, status | 21F |
| 16 | Rain/light sensor, status | 22B |
| 17 | Parking space detection, signal | 5E |
| 18 | Multifunction steering wheel button group, signal | 11F |
| 18 | Multifunction steering wheel button group, signal | 8F |
| 18 | Multifunction steering wheel button group, signal | 3G |
| 19 | Parking system, status | 19F |
| 2 | Wheel speed, signal | 3D |
| 2 | Wheel speed, signal | 5B |
| 2 | Wheel speed, signal | 20G |
| 20 | Combination switch, status | 19G |
| 20 | Combination switch, status | 11G |
| 21 | Steering wheel angle sensor, signal | 13F |
| 22 | Steering wheel angle, signal | 18G |
| 23 | Display of steering information, request | 5E |
| 3 | Wheel rotation direction, signal | 6B |
| 3 | Wheel rotation direction, signal | 20F |
| 3 | Wheel rotation direction, signal | 3D |
| 4 | Vehicle speed, signal | 19G |
| 5 | Backup lamp switch, status | 20D |
| 6 | Manual transmission main shifter shaft position sensor, signal | 9K |
| 7 | Reverse gear, status | 21G |
| 7 | Reverse gear, status | 21B |
| 8 | Selector lever position, status | 11K |
| 8 | Selector lever position, status | 10K |
| 8 | Selector lever position, status | 21A |
| 9 | Gear range, status | 8K |
| 9 | Gear range, status | 19J |
| A1 | Instrument cluster | 3E |
| A44/3 | Rear parking system warning indicator | 18K |
| A44/4 | Instrument panel parking system warning indicator | 20L |
| B38/1 | Light sensor | 27A |
| B38/2 | Rain/light sensor | 27B |
| B79/3 | Manual transmission main shifter shaft position sensor | 3J |
| B8/1 | Outer left front parking system distance sensor | 26F |
| B8/10 | Outer left rear parking system distance sensor | 27F |
| B8/2 | Center left front parking system distance sensor | 25F |
| B8/3 | Inner left front parking system distance sensor | 25F |
| B8/4 | Inner right front parking system distance sensor | 24F |
| B8/5 | Center right front parking system distance sensor | 23F |
| B8/6 | Outer right front parking system distance sensor | 22F |
| B8/7 | Outer right rear parking system distance sensor | 31F |
| B8/8 | Inner right rear parking system distance sensor | 30F |
| B8/9 | Inner left rear parking system distance sensor | 28F |
| CAN C | Drive train CAN | 6L |
| CAN C | Drive train CAN | 12L |
| CAN C | Drive train CAN | 12L |
| CAN C | Drive train CAN | 5G |
| CAN E | Chassis CAN | 12D |
| CAN E | Chassis CAN | 3D |
| CAN E | Chassis CAN | 15G |
| CAN E | Chassis CAN | 14G |
| CAN E | Chassis CAN | 21E |
| CAN E | Chassis CAN | 26H |
| CAN E | Chassis CAN | 21K |
| CAN E | Chassis CAN | 11E |
| CAN E | Chassis CAN | 5H |
| CAN E | Chassis CAN | 19A |
| CAN E | Chassis CAN | 12A |
| CAN E | Chassis CAN | 4A |
| Code 421 | 9-speed automatic transmission | 15J |
| Code 421 | 9-speed automatic transmission | 4H |
| Code 427 | 7-speed automatic transmission | 12H |
| Code 427 | 7-speed automatic transmission | 4H |
| L6/1 | Left front axle RPM sensor | 8B |
| L6/2 | Right front axle RPM sensor | 8B |
| L6/3 | Left rear axle RPM sensor | 8B |
| L6/4 | Right rear axle RPM sensor | 8C |
| LIN 1 | Instrument panel LIN | 18B |
| LIN 2 | Wiper/inside rearview mirror LIN | 23B |
| LIN E1 | Steering LIN | 7F |
| LIN E1 | Steering LIN | 10F |
| N10/1 | Front SAM control unit with fuse and relay module | 20B |
| N128 | Electric parking brake control unit | 23J |
| N135 | Steering wheel electronics | 9F |
| N15/5 | Electronic selector lever module control unit | 13H |
| N150 | DIRECT SELECT INTERFACE | 16J |
| N3/10 | ME-SFI [ME] control unit | 11H |
| N3/9 | CDI control unit | 8H |
| N30/4 | Electronic Stability Program control unit | 4B |
| N49 | Steering wheel angle sensor | 14F |
| N62 | Parking system control unit | 20G |
| N72/1 | Upper control panel control unit | 14C |
| N72/1s8 | Parking system button | 15B |
| N73 | Electronic ignition switch control unit | 30H |
| N80 | Steering column module control unit | 12F |
| S110 | Left multifunction steering wheel button group | 5F |
| S16/2 | Backup lamp switch | 11B |
| S4 | Combination switch | 10G |
| U192 | Valid for light sensor | 26A |
| U195 | Valid for rain/light sensor | 26B |
| U219 | Valid for transmission 716.7 | 2J |
| U270 | Valid for transmission 711 | 10A |
| U74 | Valid for diesel engines | 7H |
| U75 | Valid for gasoline engines | 10H |
| Y3/8n4 | Fully integrated transmission control control unit | 5J |
