Electrical Function Schematic For Adaptive Damping System (ADS) - PE32.32-P-2051-97HBB
Model 190 as of 12/1/18
as of model year 2019
With Code 479 (AMG RIDE CONTROL sports suspension)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Transmission mode, signal | 19J |
| 1 | Transmission mode, signal | 25F |
| 10 | Braking torque, signal | 8D |
| 10 | Braking torque, signal | 15F |
| 10 | Braking torque, signal | 18D |
| 10 | Braking torque, signal | 21D |
| 11 | Visual feedback, request | 15F |
| 15 | Drivetrain operational, signal | 9F |
| 16 | Service brake, status | 8D |
| 16 | Service brake, status | 14F |
| 16 | Service brake, status | 18D |
| 16 | Service brake, status | 22D |
| 17 | Damping valve units, actuation | 3F |
| 18 | Circuit 15, status | 8G |
| 19 | Variant coding, signal | 10E |
| 19 | Variant coding, signal | 20E |
| 2 | Wheel speed, signal | 8D |
| 2 | Wheel speed, signal | 16F |
| 2 | Wheel speed, signal | 18C |
| 2 | Wheel speed, signal | 21D |
| 3 | - nothing listed here on mb site |
10E |
| 3 | - nothing listed here on mb site |
13J |
| 3 | - nothing listed here on mb site |
16G |
| 4 | High-speed video link video signal data transfer, signal | 29J |
| 5 | Body acceleration sensor, signal | 6E |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 8D |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 6B |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 16F |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 18C |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 22D |
| 7 | Steering wheel angle, signal | 16E |
| 8 | Switch-on request, signal | 29K |
| 9 | Vehicle speed, signal | 10E |
| 9 | Vehicle speed, signal | 19G |

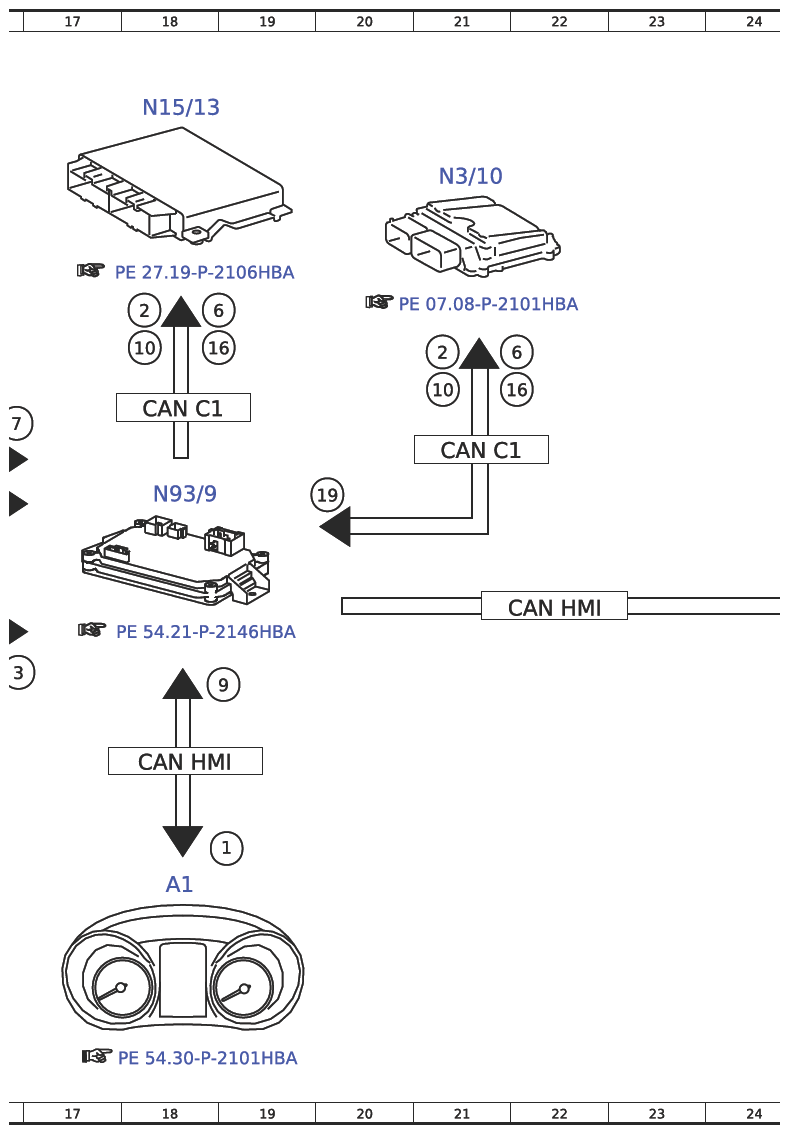

| A1 | Instrument cluster | 18J |

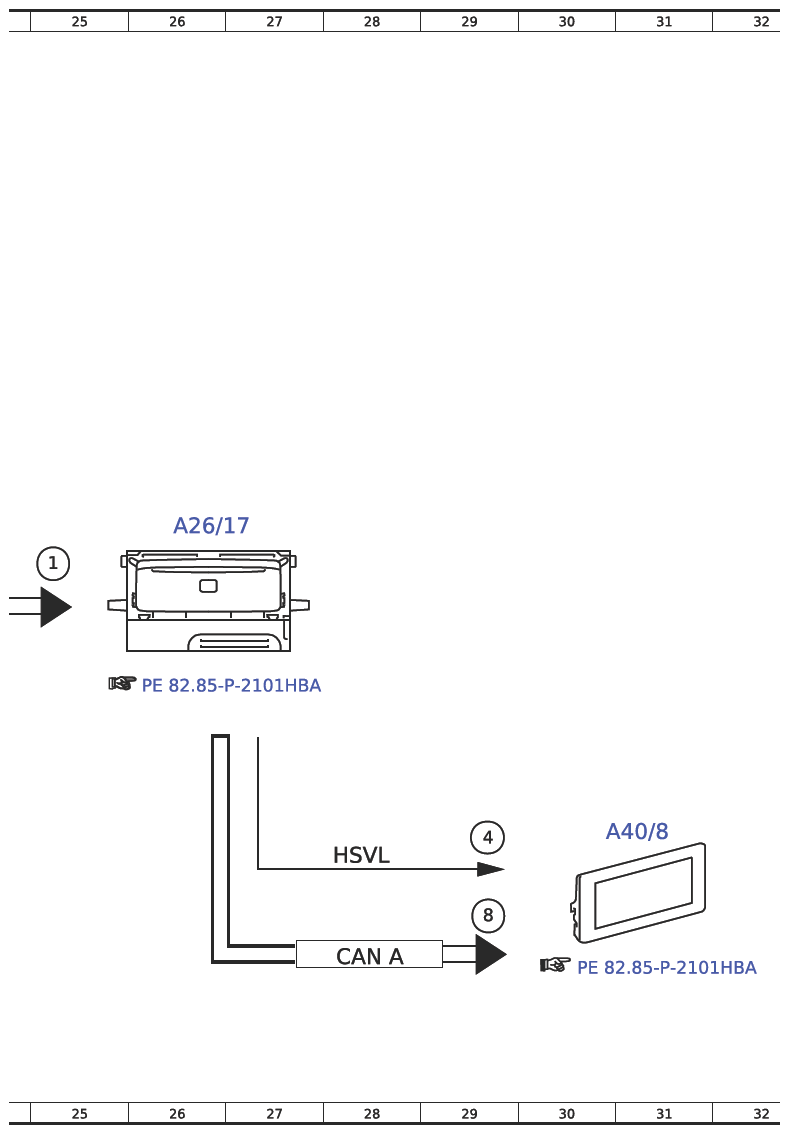

| A26/17 | Head unit | 26F |
| A40/8 | Audio/COMAND display | 31J |
| B24/10 | Left front wheel acceleration sensor | 3D |
| B24/11 | Right front wheel acceleration sensor | 3E |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 3B |
| B24/3 | Left front body lateral acceleration sensor | 3D |
| B24/4 | Right front body lateral acceleration sensor | 3D |
| B24/6 | Right rear body lateral acceleration sensor | 3D |
| CAN A | Telematics CAN | 28K |
| CAN C1 | Drivetrain CAN | 18D |
| CAN C1 | Drivetrain CAN | 21E |
| CAN DRVU | Drive Unit CAN | 12J |
| CAN E1 | Chassis CAN 1 | 11F |
| CAN E1 | Chassis CAN 1 | 7D |
| CAN E1 | Chassis CAN 1 | 13E |
| CAN E1 | Chassis CAN 1 | 7H |
| CAN H | Vehicle dynamics CAN | 5B |
| CAN HMI | User interface CAN | 18H |
| CAN HMI | User interface CAN | 22F |
| Flex AMG | AMG FlexRay | 14D |
| Flex AMG | AMG FlexRay | 15G |
| HSVL | High-speed video link | 28J |

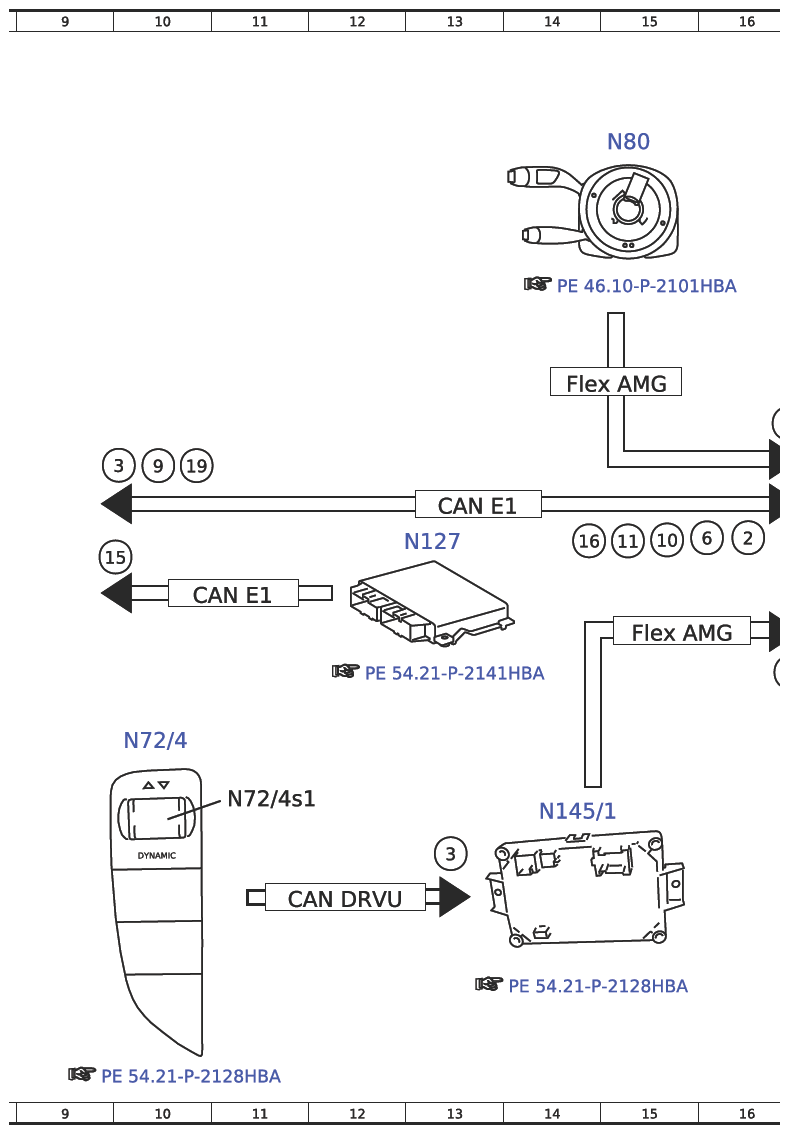

| N127 | Drivetrain control unit | 13F |
| N145/1 | Drive unit control unit | 14J |
| N15/13 | Double clutch transmission control unit | 18A |
| N3/10 | ME-SFI [ME] control unit | 21B |
| N30/4 | Electronic Stability Program control unit | 7A |

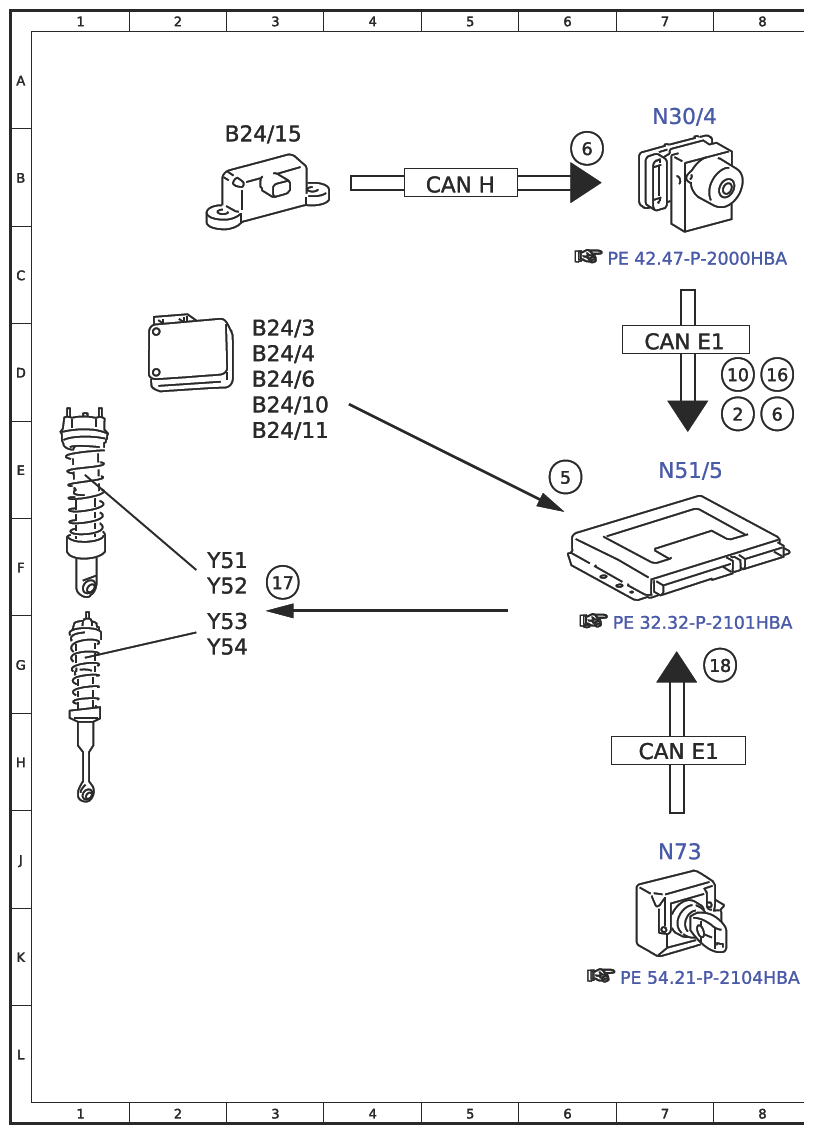

| N51/5 | Adaptive damping system control unit | 7E |
| N72/4 | Left lower control panel | 10H |
| N72/4S1 | DYNAMIC SELECT switch | 11H |
| N73 | Electronic ignition switch control unit | 7J |
| N80 | Steering column module control unit | 15B |
| N93/9 | AMG gateway control unit | 18E |
| Y51 | Left front axle damping valve unit | 2F |
| Y52 | Right front axle damping valve unit | 2F |
| Y53 | Left rear axle damping valve unit | 2G |
| Y54 | Right rear axle damping valve unit | 2G |
