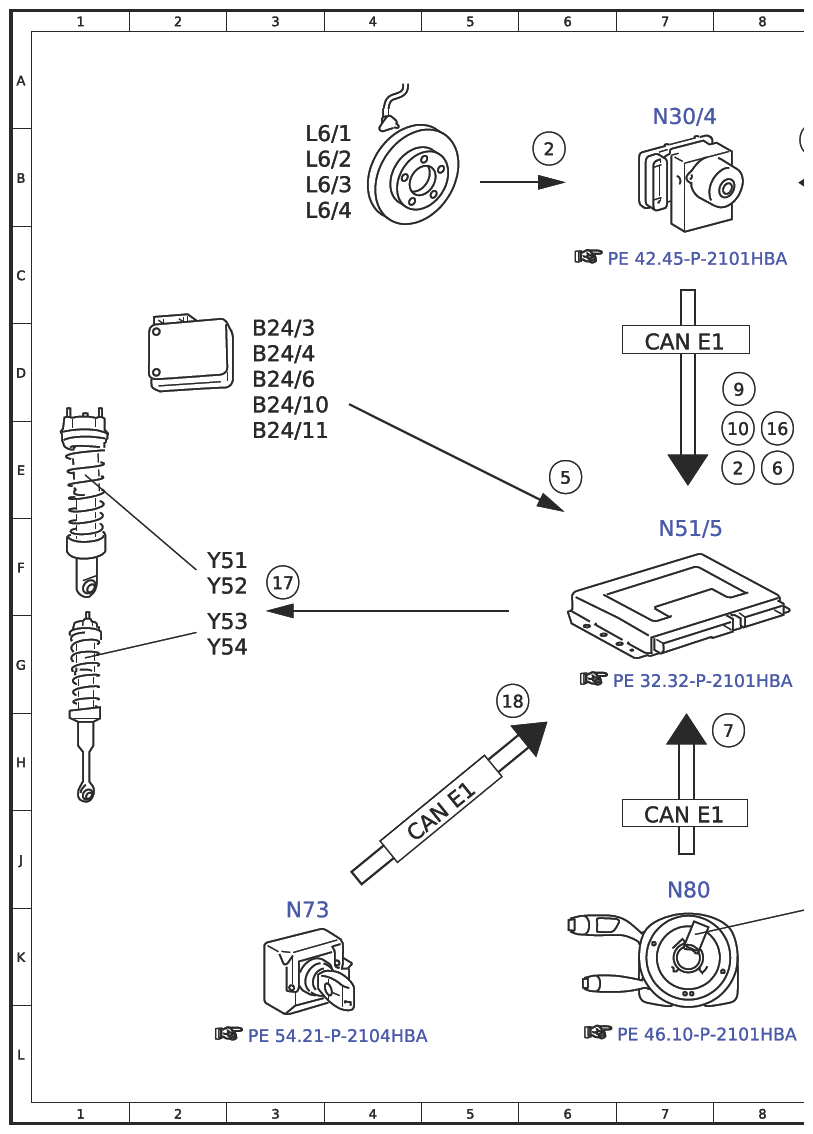

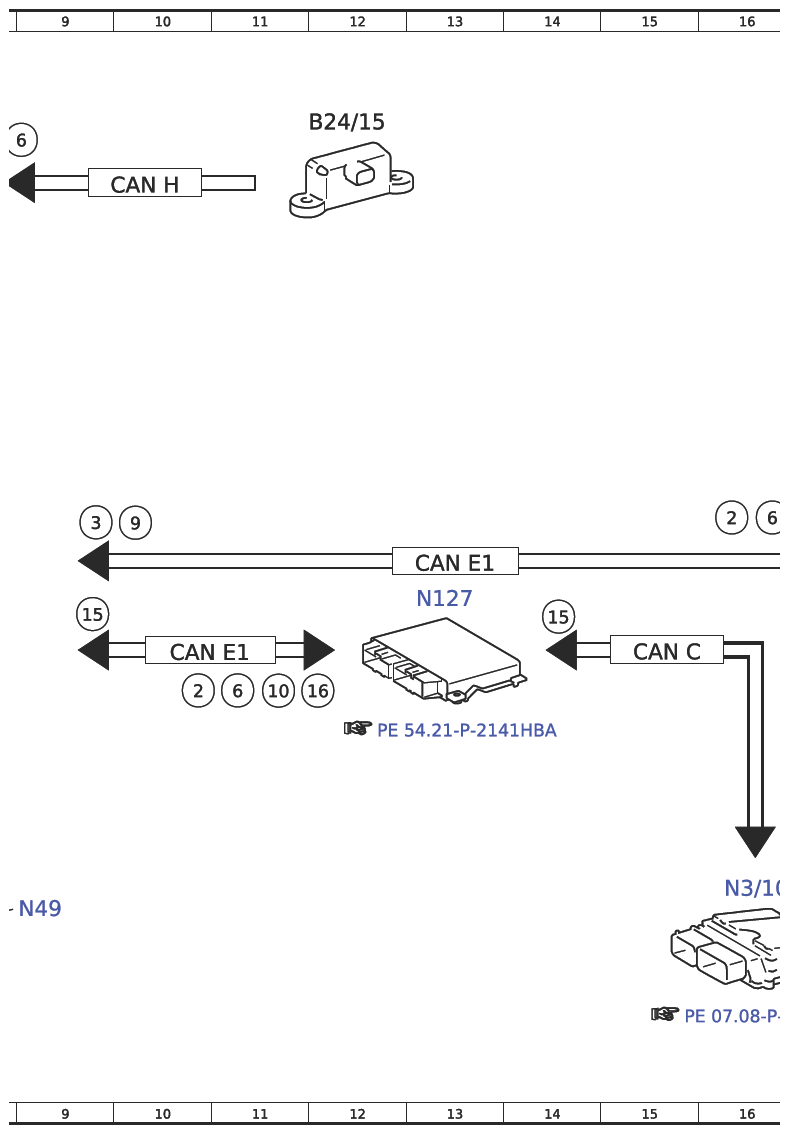

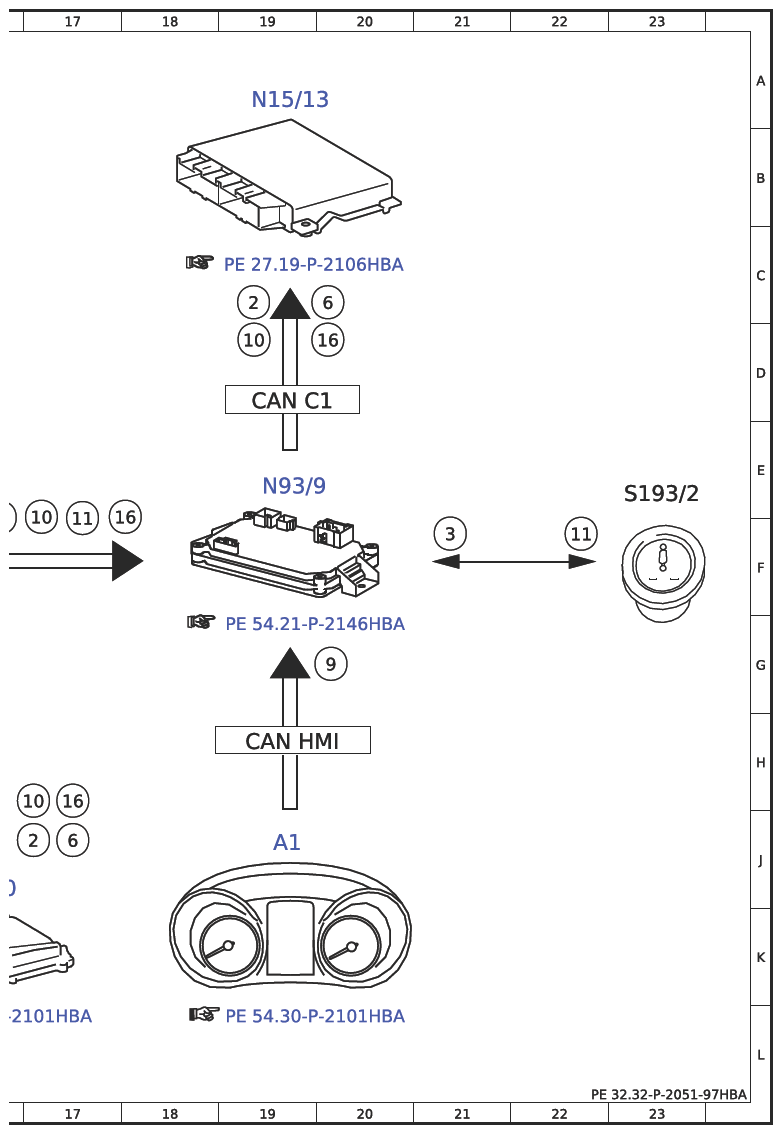

Electrical Function Schematic For Adaptive Damping System (ADS) - PE32.32-P-2051-97HBA
Model 190 up to 11/30/18
up to model year 2019
With Code 479 (AMG RIDE CONTROL sports suspension)
| Code: | Designation: | Position: |
|---|---|---|
| 10 | Braking torque, signal | 8E |
| 10 | Braking torque, signal | 17H |
| 10 | Braking torque, signal | 17F |
| 10 | Braking torque, signal | 11G |
| 10 | Braking torque, signal | 19D |
| 11 | Visual feedback, request | 17F |
| 11 | Visual feedback, request | 22F |
| 15 | Drivetrain operational, signal | 9G |
| 15 | Drivetrain operational, signal | 14G |
| 16 | Service brake, status | 8E |
| 16 | Service brake, status | 17H |
| 16 | Service brake, status | 17F |
| 16 | Service brake, status | 12G |
| 16 | Service brake, status | 20D |
| 17 | Damping valve units, actuation | 3F |
| 18 | Circuit 15, status | 5G |
| 2 | Wheel speed, signal | 8E |
| 2 | Wheel speed, signal | 6B |
| 2 | Wheel speed, signal | 17J |
| 2 | Wheel speed, signal | 16F |
| 2 | Wheel speed, signal | 10G |
| 2 | Wheel speed, signal | 19C |
| 3 | AMG suspension button status | 9F |
| 3 | AMG suspension button status | 21F |
| 5 | Body acceleration sensor, signal | 6E |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 8E |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 9B |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 17J |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 16F |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 11G |
| 6 | Turn rate, lateral and longitudinal acceleration sensor, signal | 20C |
| 7 | Steering wheel angle sensor, signal | 8H |
| 9 | Vehicle speed, signal | 10F |
| 9 | Vehicle speed, signal | 20G |
| 9 | Vehicle speed, signal | 8D |
| A1 | Instrument cluster | 19J |
| B24/10 | Left front wheel acceleration sensor | 3D |
| B24/11 | Right front wheel acceleration sensor | 3E |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 12B |
| B24/3 | Left front body lateral acceleration sensor | 3D |
| B24/4 | Right front body lateral acceleration sensor | 3D |
| B24/6 | Right rear body lateral acceleration sensor | 3D |
| CAN C | Engine CAN | 15G |
| CAN C1 | Drivetrain CAN | 19D |
| CAN E1 | Chassis CAN 1 | 10G |
| CAN E1 | Chassis CAN 1 | 7J |
| CAN E1 | Chassis CAN 1 | 5J |
| CAN E1 | Chassis CAN 1 | 7D |
| CAN E1 | Chassis CAN 1 | 13F |
| CAN H | Vehicle dynamics CAN | 10B |
| CAN HMI | User interface CAN | 19H |
| L6/1 | Left front axle rpm sensor | 3B |
| L6/2 | Right front axle rpm sensor | 3B |
| L6/3 | Left rear axle rpm sensor | 3B |
| L6/4 | Right rear axle rpm sensor | 3B |
| N127 | Drivetrain control unit | 13F |
| N15/13 | Double clutch transmission control unit | 19A |
| N3/10 | ME-SFI [ME] control unit | 16J |
| N30/4 | Electronic Stability Program control unit | 7A |
| N49 | Steering wheel angle sensor | 9K |
| N51/5 | Adaptive damping system control unit | 7F |
| N73 | Electronic ignition switch control unit | 3K |
| N80 | Steering column module control unit | 7J |
| N93/9 | AMG gateway control unit | 19E |
| S193/2 | AMG suspension button | 23E |
| Y51 | Left front axle damping valve unit | 2F |
| Y52 | Right front axle damping valve unit | 2F |
| Y53 | Left rear axle damping valve unit | 2G |
| Y54 | Right rear axle damping valve unit | 2G |
