Electrical Function Schematic For Easy Entry/Exit Steering Column Adjustment - PE46.15-P-2054-97HBA
Model 190
With Code P64 (Memory package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Easy entry/exit, status | 15G |
| 1 | Easy entry/exit, status | 13J |
| 2 | Circuit 15, status | 15D |
| 3 | Door rotary tumbler switch, status | 21D |
| 3 | Door rotary tumbler switch, status | 17E |
| 4 | Hall sensor, signal | 16G |
| 5 | Steering column adjustment motor, actuation | 17H |
| 6 | Crash, signal | 13F |
| 6 | Crash, signal | 8E |

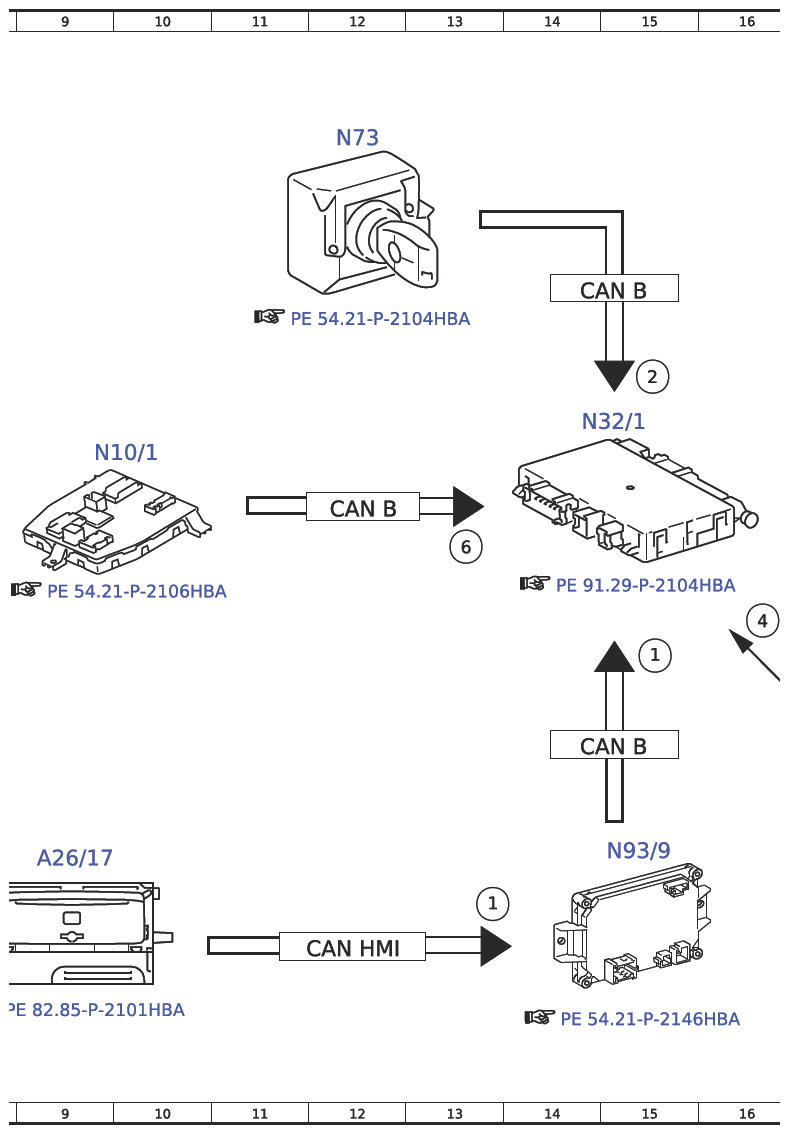

| A26/17 | Head unit | 9J |

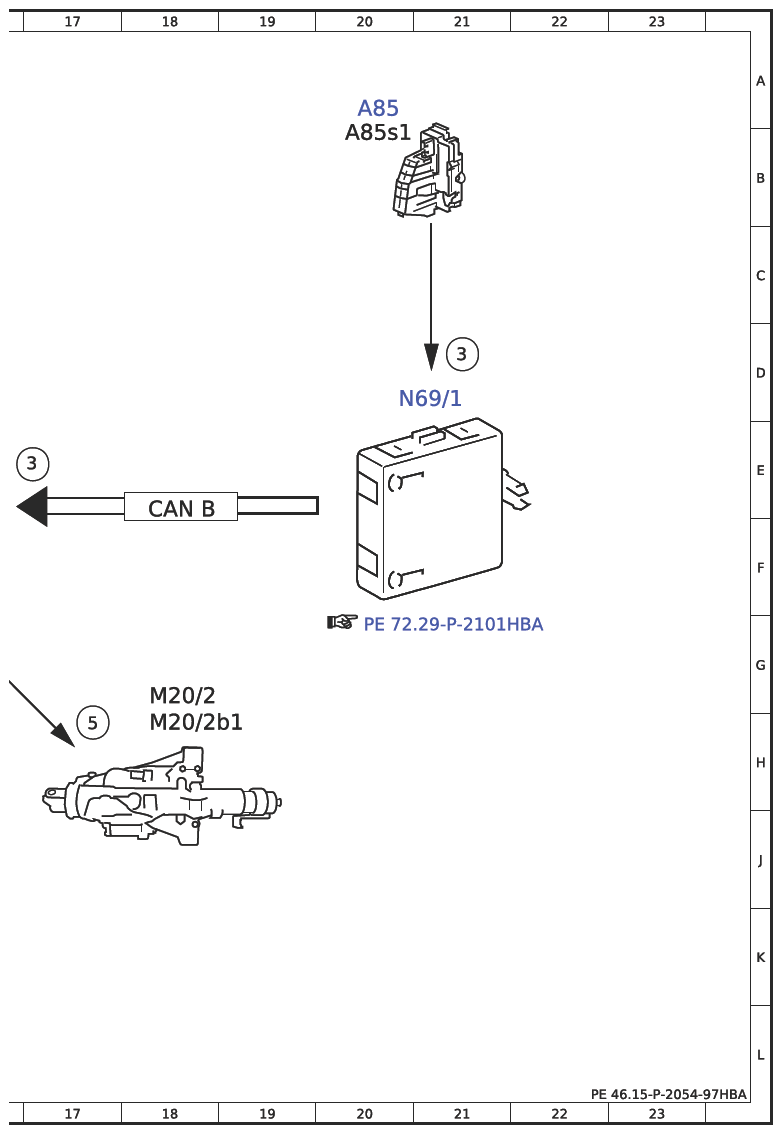

| A85 | Left door lock | 20A |
| A85s1 | Left door lock rotary tumbler switch | 20B |
| CAN B | Interior CAN | 12E |
| CAN B | Interior CAN | 18E |
| CAN B | Interior CAN | 14H |
| CAN B | Interior CAN | 14C |
| CAN E1 | Chassis CAN 1 | 6F |
| CAN HMI | User interface CAN | 12K |
| M20/2 | Steering column up/down adjustment motor | 18G |
| M20/2b1 | Steering column up/down Hall sensor | 18H |
| N10/1 | Front SAM control unit with fuse and relay module | 9E |
| N2/10 | Supplemental restraint system control unit | 4E |
| N32/1 | Driver seat control unit | 14E |
| N69/1 | Left door control unit | 21D |
| N73 | Electronic ignition switch control unit | 12B |
| N93/9 | AMG gateway control unit | 15J |
