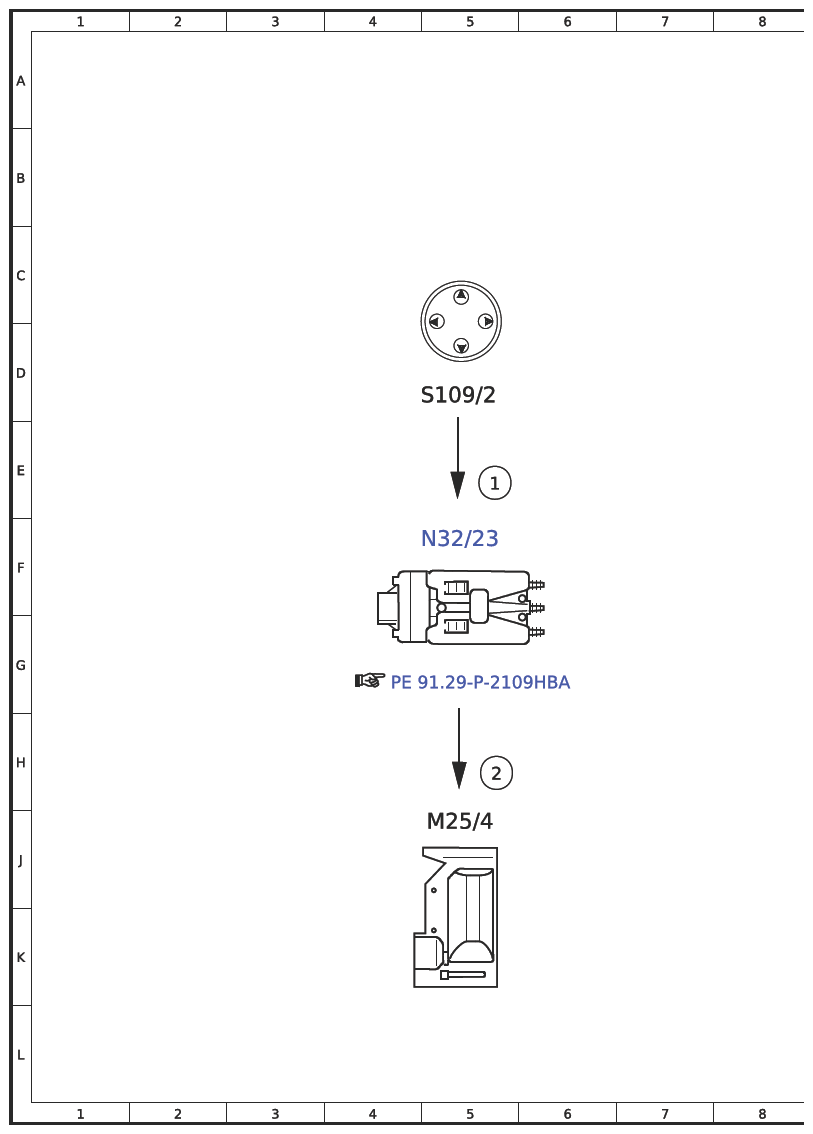

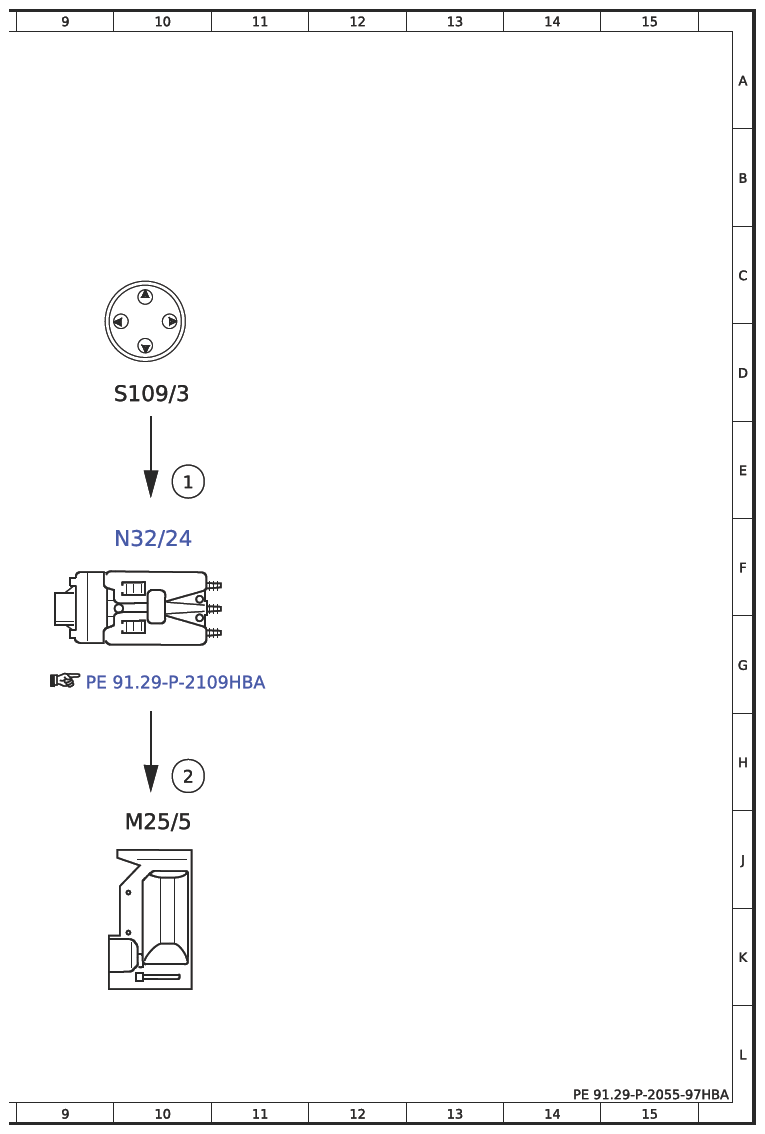

Electrical Function Schematic, Lumbar Support Adjustment - PE91.29-P-2055-97HBA
Model 190
With Code P64 (Memory package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Lumbar support adjustment switch, status | 5E |
| 1 | Lumbar support adjustment switch, status | 10E |
| 2 | Lumbar support pneumatic pump, actuation | 5H |
| 2 | Lumbar support pneumatic pump, actuation | 10H |
| M25/4 | Driver seat lumbar support pneumatic pump | 5J |
| M25/5 | Front passenger seat lumbar support pneumatic pump | 10J |
| N32/23 | Driver seat lumbar support adjustment control unit | 5F |
| N32/24 | Front passenger seat lumbar support adjustment control unit | 10F |
| S109/2 | Driver seat lumbar support adjustment switch | 5D |
| S109/3 | Front passenger seat lumbar support adjustment switch | 10D |
