Wiring Diagram Rear Control Unit - PE54.21-P-2110-97FBB
WARNING: This page is about a different car, the 2023 Mercedes-Benz C63 S AMG, 2021 Mercedes-Benz C63 S AMG, 2021 Mercedes-Benz C63 AMG, 2020 Mercedes-Benz C63 S AMG, and 2020 Mercedes-Benz C63 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 205.3/4
as of model year 2019
Control unit N22/6
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 153L |

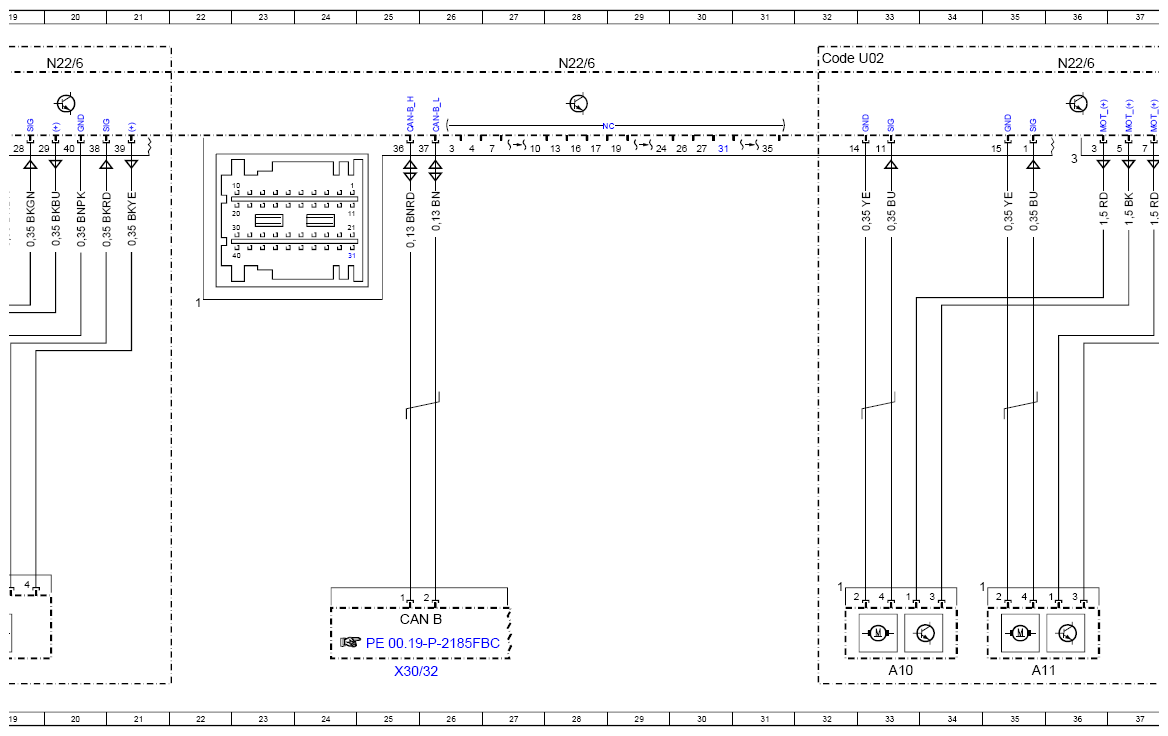

| A10 | Seat belt extender on left | 33L |
| A11 | Seat belt extender on right | 35L |

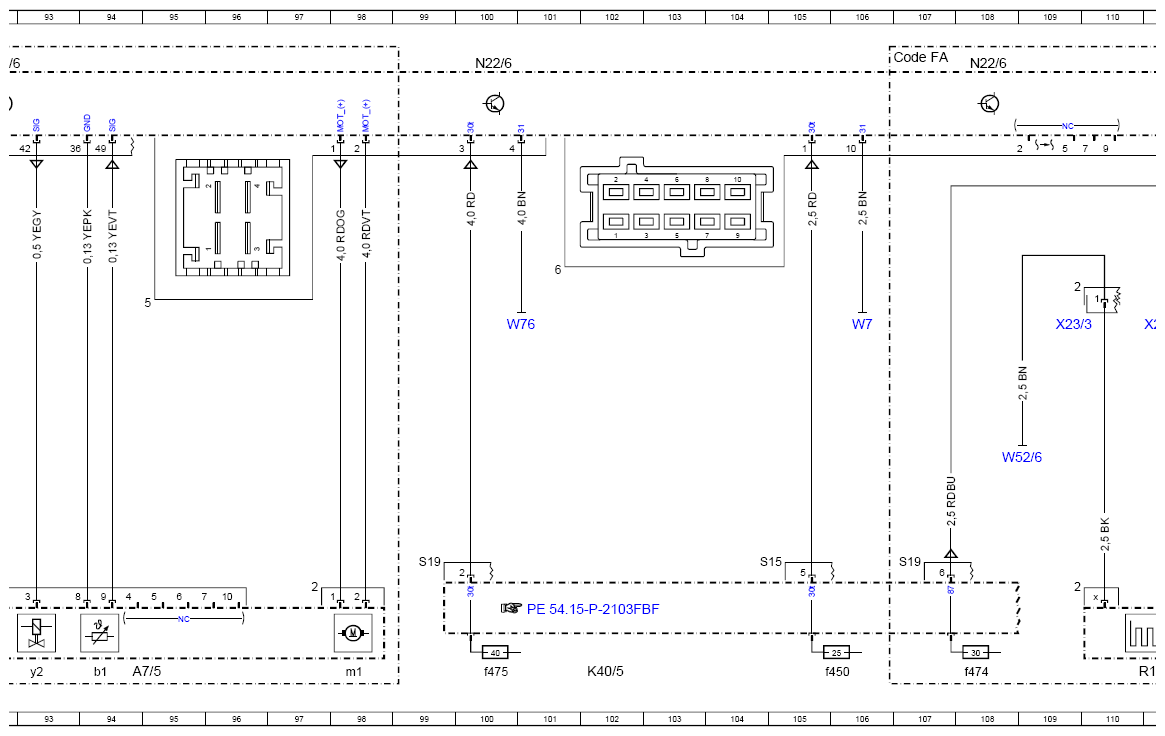

| A7/5 | Soft top control hydraulic unit | 94L |
| A7/5b1 | Convertible top control hydraulic unit temperature sensor | 94L |
| A7/5m1 | Convertible top control hydraulic unit electric motor | 98L |
| A7/5y1 | Solenoid valve (PCS1) | 92L |
| A7/5y2 | Solenoid valve (TCC) | 93L |

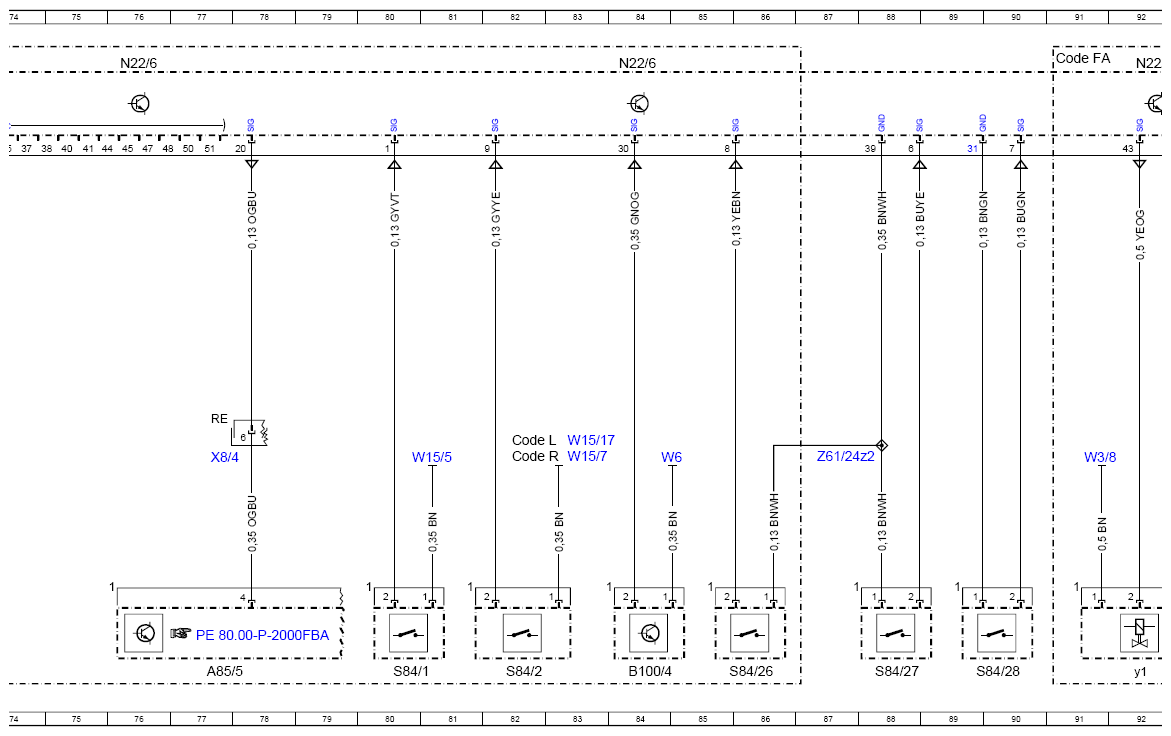

| A85/5 | Trunk lid/liftgate lock | 77L |
| B100/2 | Left trunk partition Hall sensor | 52L |
| B100/3 | Right trunk partition Hall sensor | 51L |
| B100/4 | Left trunk retractable partition obstruction Hall sensor | 84L |
| CAN B | Interior CAN | 25K |
| Code 288 | AIRCAP | 61C |
| Code 4U9 | Semiautomatic remaining luggage compartment partition | 47C |
| Code FA | CABRIOLET | 9H |
| Code FA | CABRIOLET | 11H |
| Code FA | CABRIOLET | 14A |
| Code FA | CABRIOLET | 59F |
| Code FA | CABRIOLET | 43A |
| Code FA | CABRIOLET | 61A |
| Code FA | CABRIOLET | 91A |
| Code FA | CABRIOLET | 106A |
| Code FC | COUPE | 9H |
| Code FC | COUPE | 11H |
| Code FC | COUPE | 59E |
| Code L | LEFT-HAND DRIVE | 82G |
| Code R | RIGHT-HAND DRIVE | 82G |
| Code U02 | Belt extender, electric | 32A |
| F1/3 | Passenger-side A-pillar fuse box | 10L |
| F1/3f303 | Fuse 303 | 9L |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5 | Rear fuse and relay module | 102L |
| K40/5f408 | Fuse 408 | 5L |
| K40/5f450 | Fuse 450 | 105L |
| K40/5f474 | Fuse 474 | 108L |
| K40/5f475 | Fuse 475 | 100L |

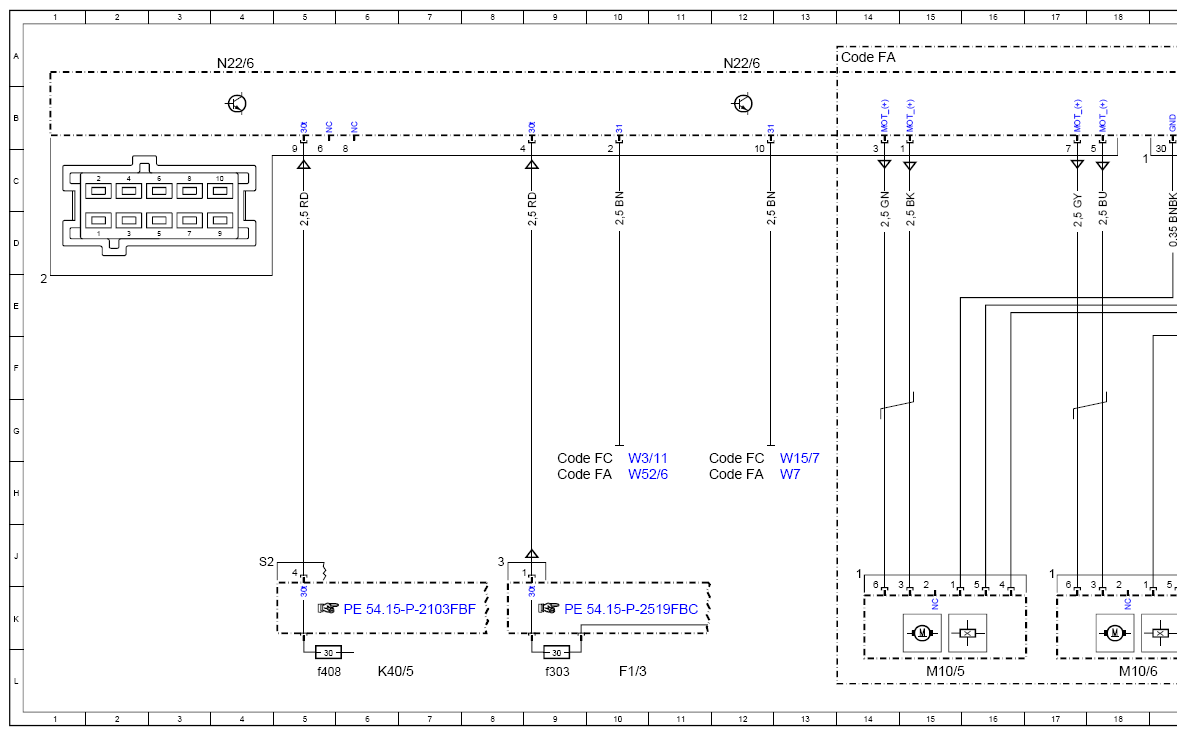

| M10/5 | Left rear power window motor | 15L |
| M10/6 | Right rear power window motor | 18L |
| M24/11 | Trunk partition electric motor | 54L |

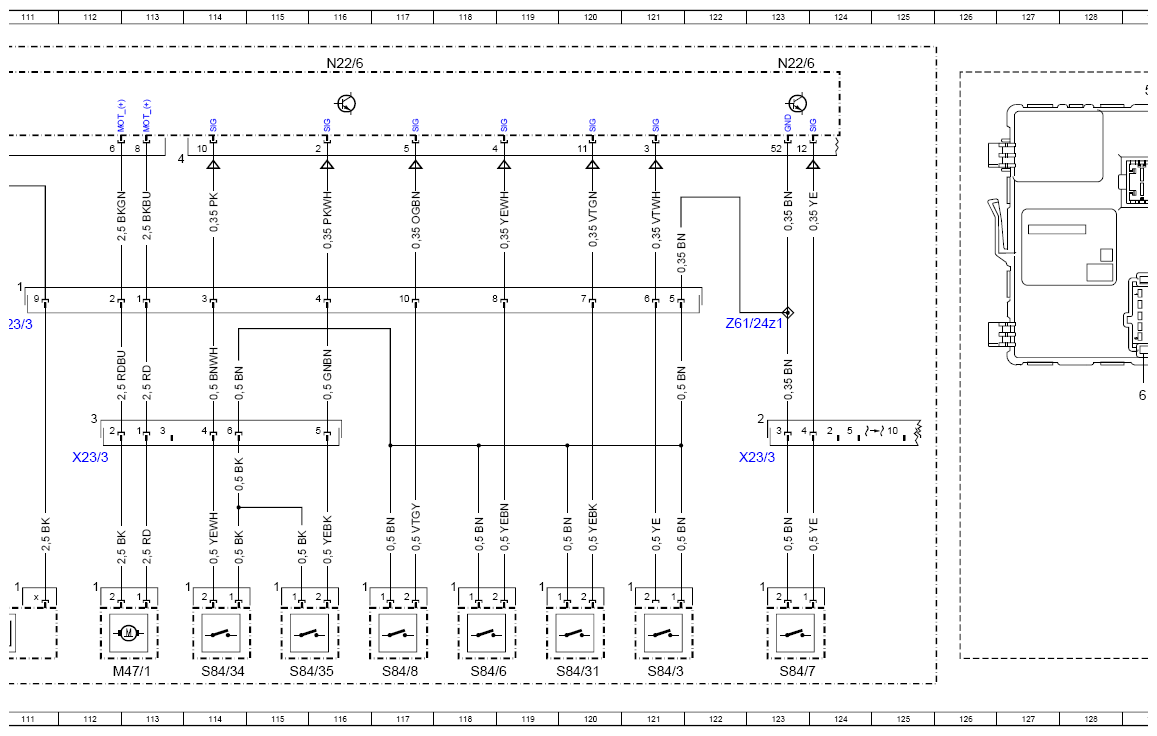

| M47/1 | Front soft top lock motor | 113L |

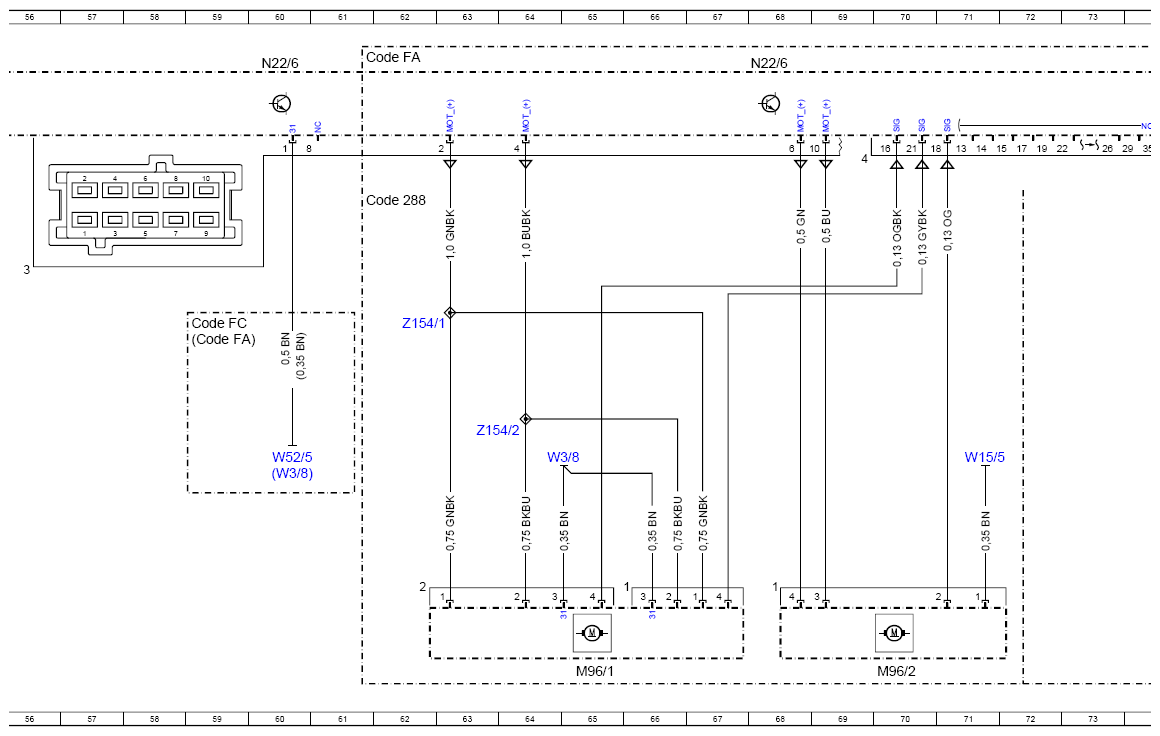

| M96/1 | Draft stop actuator motor | 65L |
| M96/2 | Wind deflector actuator motor | 70L |
| N22/6 | Rear control unit | 4A |
| N22/6 | Rear control unit | 12A |
| N22/6 | Rear control unit | 20A |
| N22/6 | Rear control unit | 28A |
| N22/6 | Rear control unit | 36A |
| N22/6 | Rear control unit | 44A |
| N22/6 | Rear control unit | 52A |
| N22/6 | Rear control unit | 60A |
| N22/6 | Rear control unit | 68A |
| N22/6 | Rear control unit | 76A |
| N22/6 | Rear control unit | 84A |
| N22/6 | Rear control unit | 92A |
| N22/6 | Rear control unit | 100A |
| N22/6 | Rear control unit | 108A |
| N22/6 | Rear control unit | 116A |
| N22/6 | Rear control unit | 123A |
| N22/6 | Rear control unit | 129A |

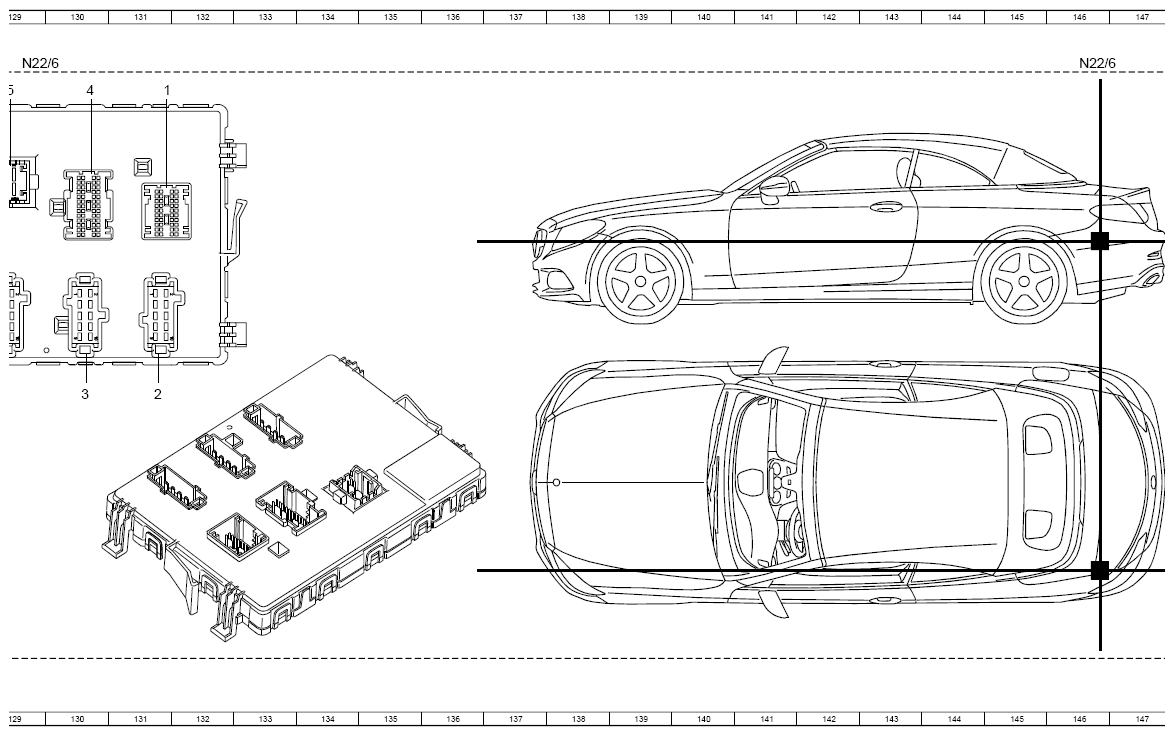

| N22/6 | Rear control unit | 146A |
| R1 | Rear window heater | 110L |
| S138/3 | Trunk partition switch | 49L |

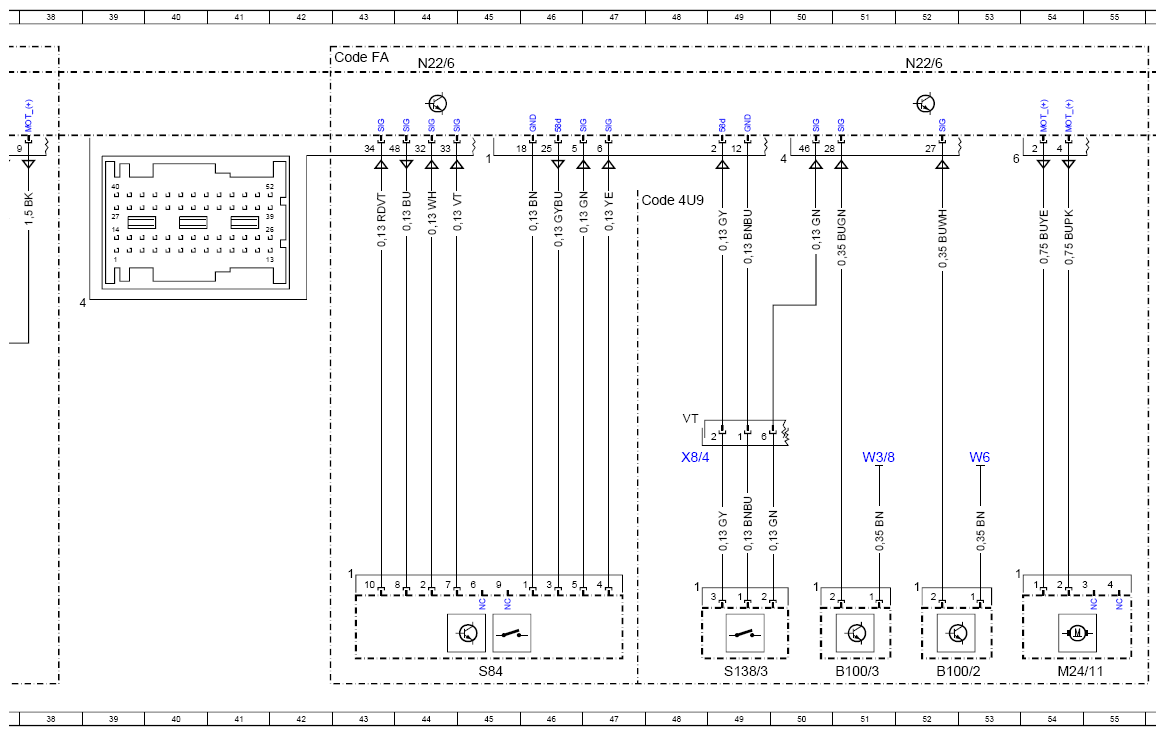

| S84 | Soft top control switch | 45L |
| S84/1 | Left "soft top locked" switch | 80L |
| S84/2 | Right "soft top locked" switch | 82L |
| S84/26 | Left soft top compartment lid up limit switch | 86L |
| S84/27 | Left soft top compartment lid locked limit switch | 88L |
| S84/28 | Right soft top compartment lid locked limit switch | 90L |
| S84/3 | Soft top "open" limit switch | 121L |
| S84/31 | Soft top closed limit switch | 120L |
| S84/34 | Soft top lock open limit switch | 114L |
| S84/35 | Soft top lock locked limit switch | 115L |
| S84/6 | Left soft top bow locked down limit switch | 118L |
| S84/7 | Right soft top bow locked down limit switch | 123L |
| S84/8 | Soft top bow up limit switch | 117L |
| W15/17 | Additional battery ground point | 83G |
| W15/5 | Left front footwell ground point | 71H |
| W15/5 | Left front footwell ground point | 81H |
| W15/7 | Right front footwell ground point | 13H |
| W15/7 | Right front footwell ground point | 83G |
| W3/11 | Left rear wheel well ground point | 10H |
| W3/8 | Right rear wheel well ground point | 51H |
| W3/8 | Right rear wheel well ground point | 64H |
| W3/8 | Right rear wheel well ground point | 60H |
| W3/8 | Right rear wheel well ground point | 91H |
| W52/5 | Left center longitudinal member ground point | 60H |
| W52/6 | Right center longitudinal member ground point | 10H |
| W52/6 | Right center longitudinal member ground point | 108H |
| W6 | Left wheel arch trunk ground point | 53H |
| W6 | Left wheel arch trunk ground point | 84H |
| W7 | Right wheelhouse trunk ground point | 13H |
| W7 | Right wheelhouse trunk ground point | 106E |
| W76 | Fuel pump ground point | 100E |
| X23/3 | Soft top/vehicle interior electrical connector | 112H |
| X23/3 | Soft top/vehicle interior electrical connector | 123H |
| X23/3 | Soft top/vehicle interior electrical connector | 111E |
| X23/3 | Soft top/vehicle interior electrical connector | 109E |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 25L |
| X8/4 | Trunk lid/liftgate electrical connector | 77H |
| X8/4 | Trunk lid/liftgate electrical connector | 48H |
| Z154/1 | Draft stop UP connector sleeve | 62E |
| Z154/2 | Draft stop DOWN connector sleeve | 63G |
| Z61/24z1 | Hall sensor ground connection terminal block (soft top) | 123E |
| Z61/24z2 | Hall sensor ground connection terminal block (soft top) | 87G |
