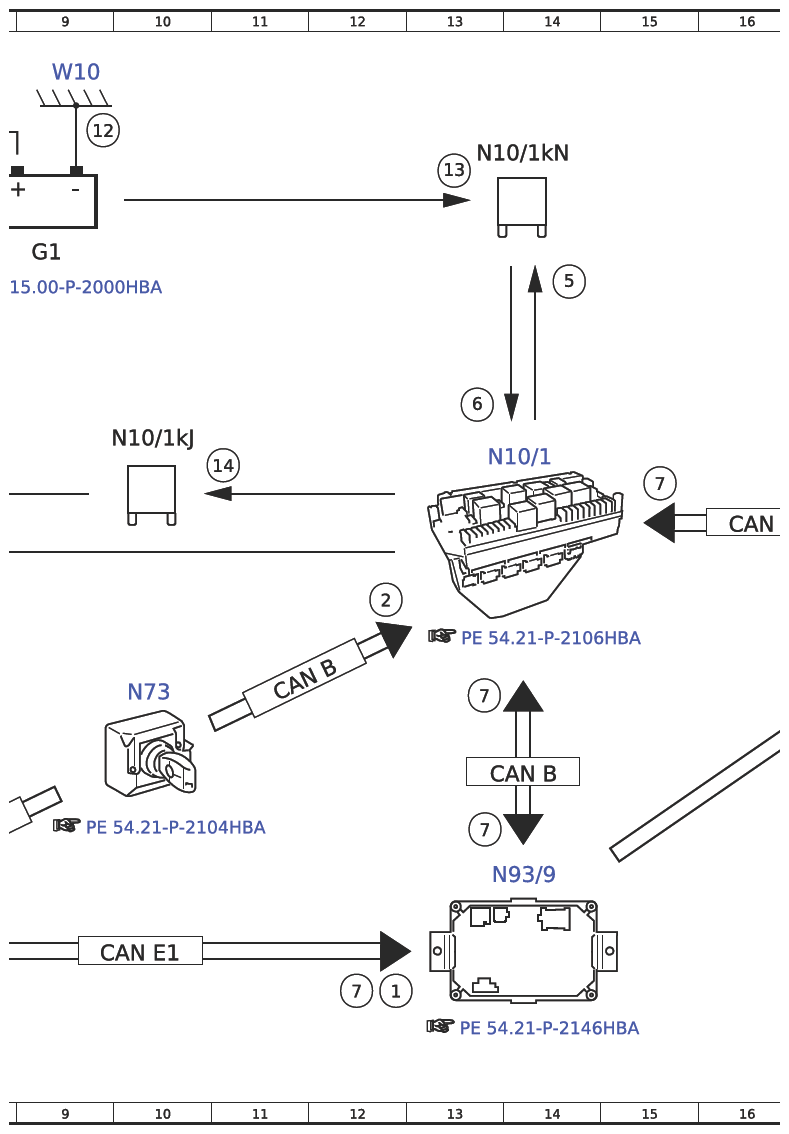

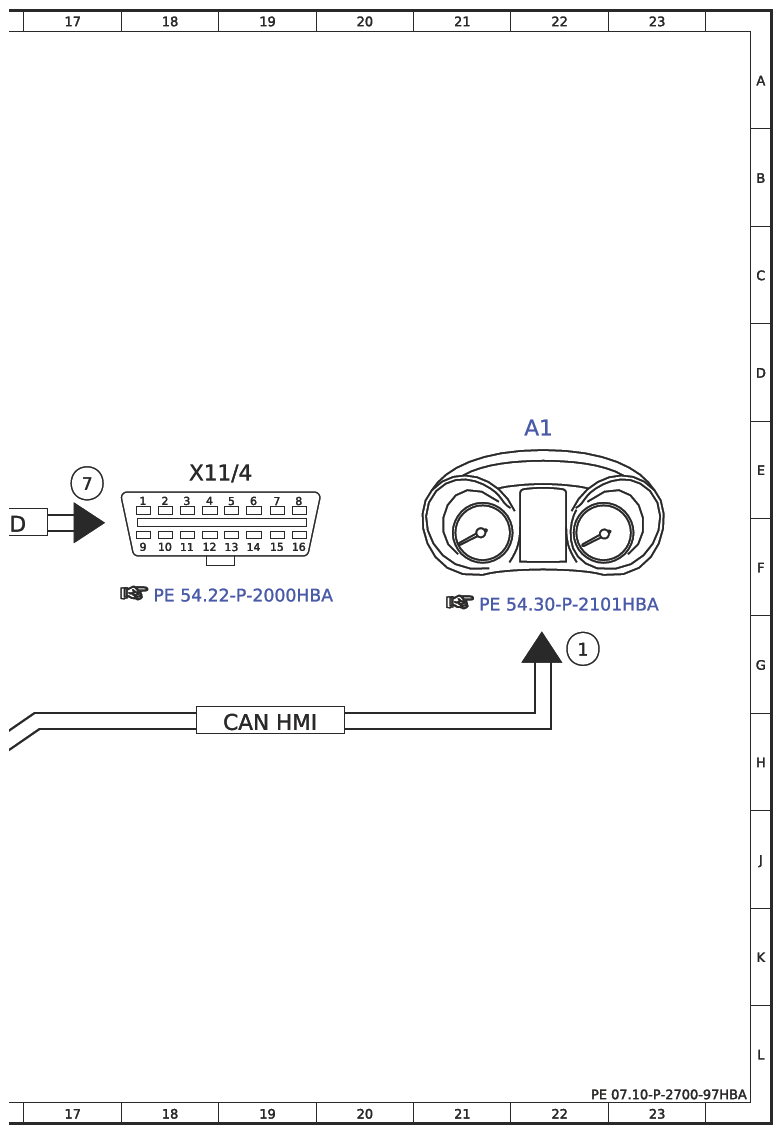

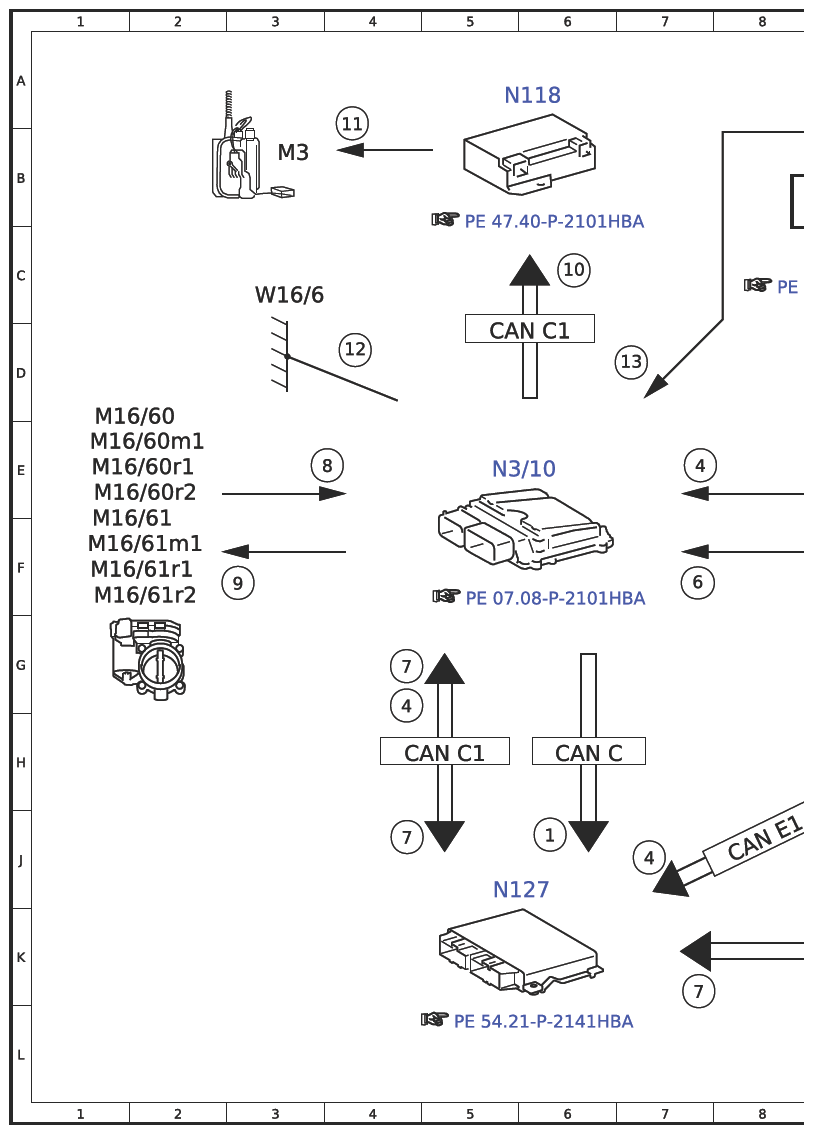

Electrical Function Schematic, Ignition ON - PE07.10-P-2700-97HBA
Engine 178.9 In Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Instrument cluster, request | 6J |
| 1 | Instrument cluster, request | 22G |
| 1 | Instrument cluster, request | 12K |
| 10 | Fuel pump, request ON | 6C |
| 11 | Fuel pump, actuation | 4B |
| 12 | Circuit 31, status | 9B |
| 12 | Circuit 31, status | 4D |
| 13 | Circuit 30, status | 7D |
| 13 | Circuit 30, status | 13B |
| 14 | Circuit 15 relay, actuation | 11E |
| 2 | Circuit 15, request ON | 12F |
| 4 | Circuit 15, status ON | 4G |
| 4 | Circuit 15, status ON | 7E |
| 4 | Circuit 15, status ON | 7J |
| 5 | Combustion engine circuit 87 relay, actuation | 14C |
| 6 | Circuit 87, status | 7F |
| 6 | Circuit 87, status | 13D |
| 7 | Engine control diagnosis, communication | 15E |
| 7 | Engine control diagnosis, communication | 17E |
| 7 | Engine control diagnosis, communication | 4G |
| 7 | Engine control diagnosis, communication | 4J |
| 7 | Engine control diagnosis, communication | 7K |
| 7 | Engine control diagnosis, communication | 12K |
| 7 | Engine control diagnosis, communication | 13J |
| 7 | Engine control diagnosis, communication | 13G |
| 8 | Throttle valve position, signal | 4E |
| 9 | Throttle valve actuator motor, actuation | 3F |
| A1 | Instrument cluster | 22E |
| CAN B | Interior CAN | 14H |
| CAN B | Interior CAN | 11G |
| CAN C | Engine CAN | 6H |
| CAN C1 | Drive train CAN | 5D |
| CAN C1 | Drive train CAN | 5H |
| CAN D | Diagnostic CAN | 16F |
| CAN E1 | Chassis CAN 1 | 10K |
| CAN E1 | Chassis CAN 1 | 8J |
| CAN HMI | User interface CAN | 19H |
| G1 | On-board electrical system battery | 9C |
| M16/60 | Left throttle valve actuator | 1E |
| M16/60m1 | Left throttle valve actuator motor | 1E |
| M16/60r1 | Left actual value potentiometer 1 | 1E |
| M16/60r2 | Left actual value potentiometer 2 | 1E |
| M16/61 | Right throttle valve actuator | 1F |
| M16/61m1 | Right throttle valve actuator motor | 1F |
| M16/61r1 | Right actual value potentiometer 1 | 1F |
| M16/61r2 | Right actual value potentiometer 2 | 1F |
| M3 | Fuel pump (FP) | 3B |
| N10/1 | Front SAM control unit with fuse and relay module | 14E |
| N10/1kJ | Circuit 15 relay | 10E |
| N10/1kN | Engine circuit 87 relay | 14B |
| N118 | Fuel pump control unit | 6A |
| N127 | Drivetrain control unit | 5J |
| N3/10 | ME-SFI [ME] control unit | 5E |
| N73 | Electronic ignition switch control unit | 10G |
| N93/9 | AMG gateway control unit | 14J |
| W10 | Right front battery ground point | 9A |
| W16/6 | Right major assembly compartment ground point | 3C |
| X11/4 | Diagnostic connector | 18E |
