Electrical Function Schematic For Safety Fuel Shutoff - PE07.10-P-2733-97HBA
Engine 178.9 In Model 190

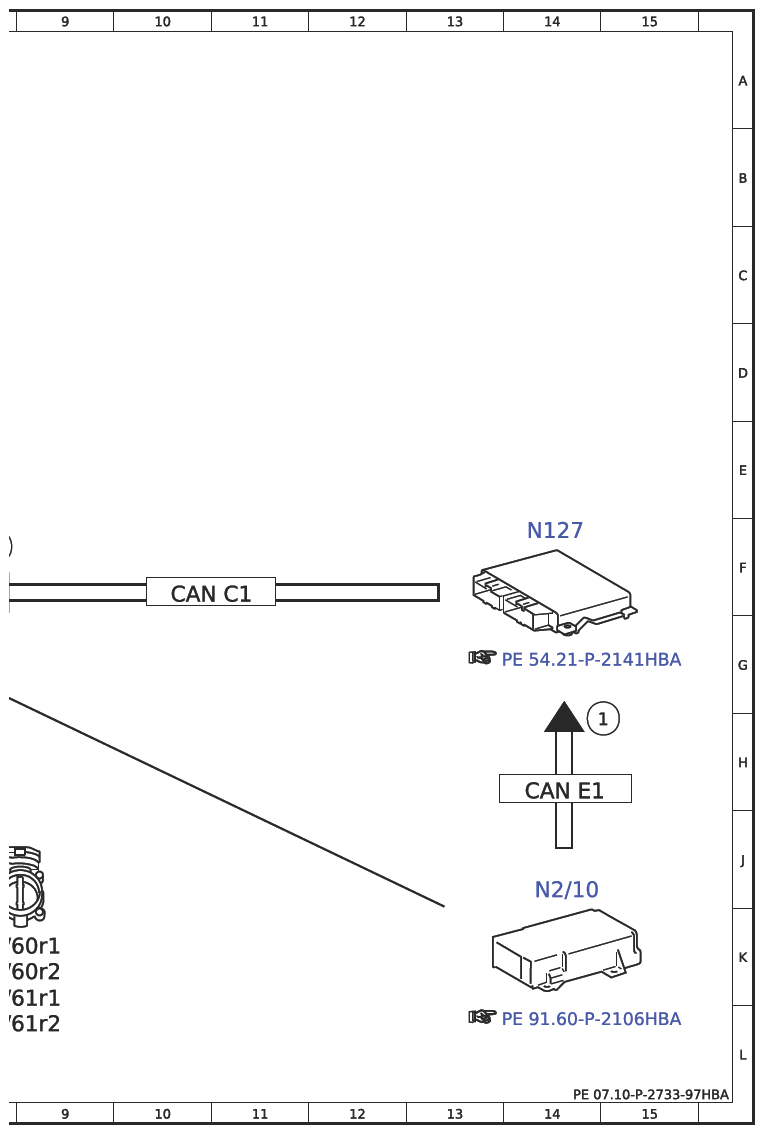

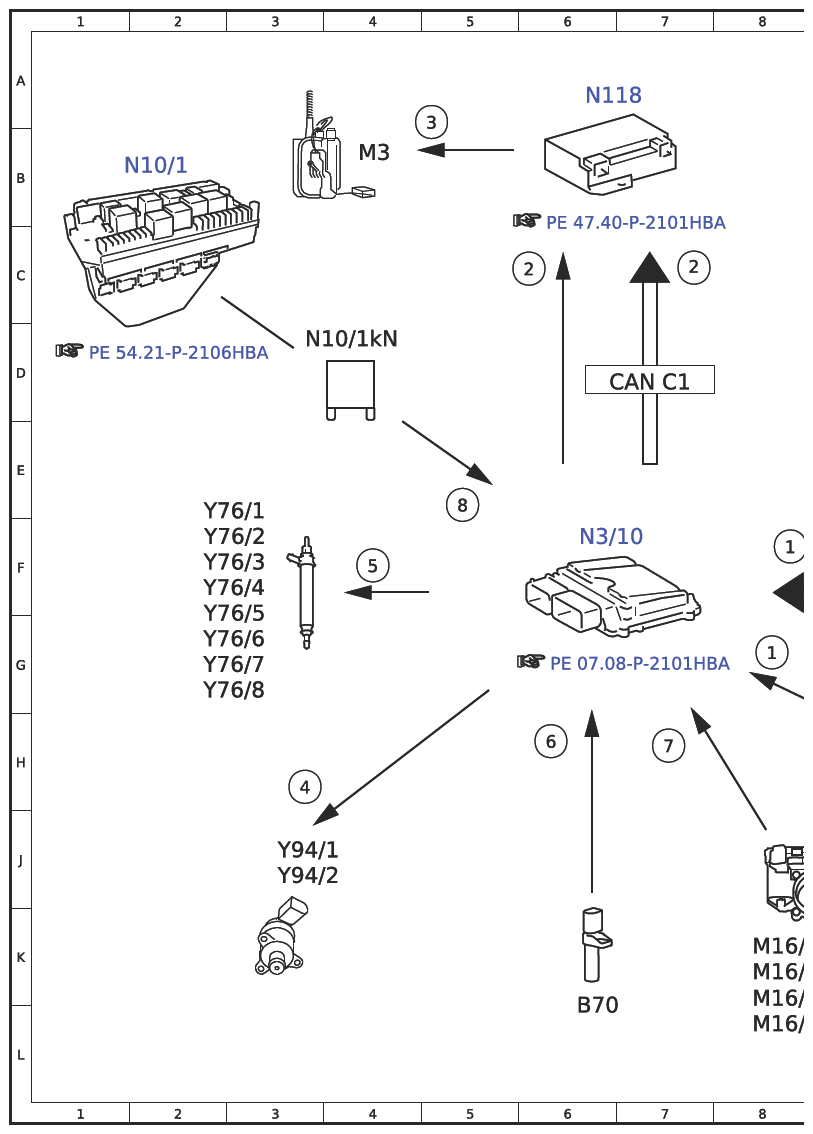

| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crash, signal | 14H |
| 1 | Crash, signal | 8G |
| 1 | Crash, signal | 8F |
| 2 | Fuel pump, request OFF | 6C |
| 2 | Fuel pump, request OFF | 7C |
| 3 | Fuel pump, actuation | 5A |
| 4 | Quantity control valve, actuation | 3H |
| 5 | Fuel injectors, actuation | 4F |
| 6 | Engine speed, signal | 6H |
| 7 | Throttle valve position, signal | 7H |
| 8 | Circuit 87, status | 5E |
| B70 | Crankshaft Hall sensor | 6L |
| CAN C1 | Drive train CAN | 7D |
| CAN C1 | Drive train CAN | 10F |
| CAN E1 | Chassis CAN 1 | 14H |
| M16/60r1 | Left actual value potentiometer 1 | 8K |
| M16/60r2 | Left actual value potentiometer 2 | 8K |
| M16/61r1 | Right actual value potentiometer 1 | 8L |
| M16/61r2 | Right actual value potentiometer 2 | 8L |
| M3 | Fuel pump (FP) | 4B |
| N10/1 | Front SAM control unit with fuse and relay module | 2B |
| N10/1kN | Engine circuit 87 relay | 4D |
| N118 | Fuel pump control unit | 6A |
| N127 | Drivetrain control unit | 14F |
| N2/10 | Supplemental restraint system control unit | 14J |
| N3/10 | ME-SFI [ME] control unit | 6F |
| Y76/1 | Cylinder 1 fuel injector | 2E |
| Y76/2 | Cylinder 2 fuel injector | 2F |
| Y76/3 | Cylinder 3 fuel injector | 2F |
| Y76/4 | Cylinder 4 fuel injector | 2F |
| Y76/5 | Cylinder 5 fuel injector | 2G |
| Y76/6 | Cylinder 6 fuel injector | 2G |
| Y76/7 | Cylinder 7 fuel injector | 2G |
| Y76/8 | Cylinder 8 fuel injector | 2G |
| Y94/1 | Left quantity control valve | 3J |
| Y94/2 | Right quantity control valve | 3J |
