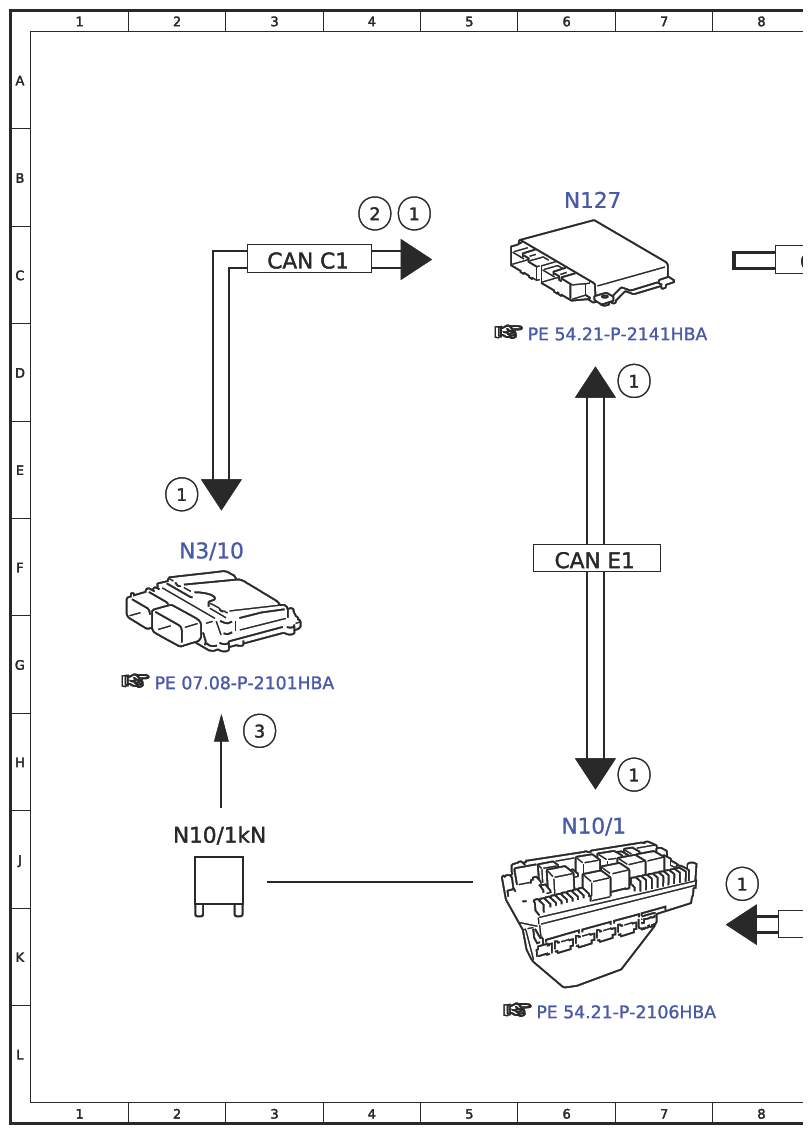

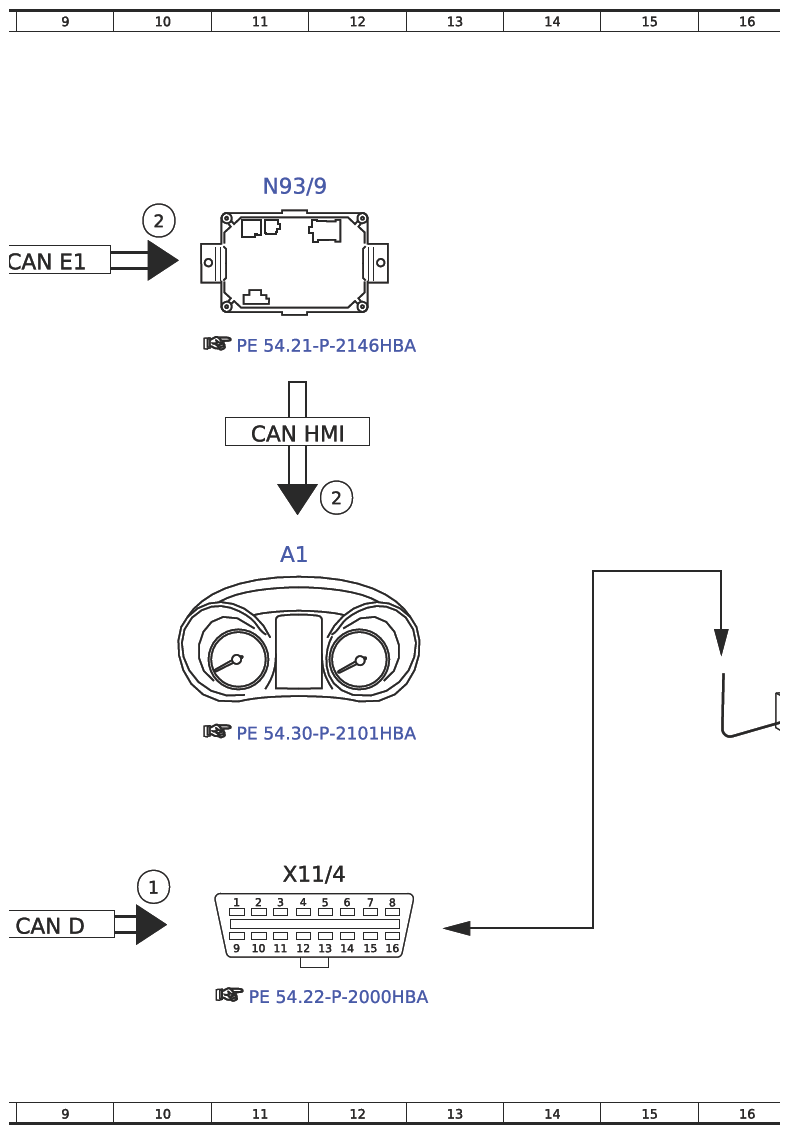

Electrical Function Schematic For On-Board Diagnosis - PE07.10-P-2720-97HBA
Engine 178.9 In Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine control diagnosis, communication | 8J |
| 1 | Engine control diagnosis, communication | 10J |
| 1 | Engine control diagnosis, communication | 2E |
| 1 | Engine control diagnosis, communication | 4B |
| 1 | Engine control diagnosis, communication | 7D |
| 1 | Engine control diagnosis, communication | 7H |
| 2 | Engine diagnosis indicator lamp, actuation | 12E |
| 2 | Engine diagnosis indicator lamp, actuation | 10C |
| 2 | Engine diagnosis indicator lamp, actuation | 4B |
| 3 | Circuit 87, status | 3H |
| A1 | Instrument cluster | 11F |
| CAN C1 | Drivetrain CAN | 3C |
| CAN D | Diagnostic CAN | 9K |
| CAN E1 | Chassis CAN 1 | 9C |
| CAN E1 | Chassis CAN 1 | 6F |
| CAN HMI | User interface CAN | 11E |
| N10/1 | Front SAM control unit with fuse and relay module | 6J |
| N10/1kN | Engine circuit 87 relay | 2J |
| N127 | Drivetrain control unit | 6B |
| N3/10 | ME-SFI [ME] control unit | 2F |
| N93/9 | AMG gateway control unit | 11B |
| X11/4 | Diagnostic connector | 11J |
