Electrical Function Schematic For Engine Timing Start Stop - PE07.10-P-2722-97HBA
Engine 178.9 In Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crankshaft Hall sensor, signal | 6D |
| 10 | Engine stop enable, status | 20G |
| 10 | Engine stop enable, status | 11E |
| 10 | Engine stop enable, status | 22F |
| 10 | Engine stop enable, status | 27H |
| 11 | Engine hood contact switch, status | 12E |
| 11 | Engine hood contact switch, status | 23F |
| 12 | Steering wheel velocity, signal | 12E |
| 12 | Steering wheel velocity, signal | 22D |
| 12 | Steering wheel velocity, signal | 18G |
| 12 | Steering wheel velocity, signal | 32C |
| 13 | On-board electrical system energy state, signal | 12E |
| 13 | On-board electrical system energy state, signal | 23F |
| 14 | Door rotary tumbler switch, status | 23F |
| 14 | Door rotary tumbler switch, status | 13E |
| 14 | Door rotary tumbler switch, status | 29F |
| 15 | Seat belt buckle restraint system switch, status | 20D |
| 15 | Seat belt buckle restraint system switch, status | 10E |
| 2 | Outside temperature, signal | 10E |
| 2 | Outside temperature, signal | 22E |
| 3 | Instrument cluster, message | 31D |
| 3 | Instrument cluster, message | 36D |
| 3 | Instrument cluster, message | 18F |
| 4 | ECO start/stop function button, status | 11E |
| 4 | ECO start/stop function button, status | 43G |
| 4 | ECO start/stop function button, status | 47G |
| 4 | ECO start/stop function button, status | 21E |
| 4 | ECO start/stop function button, status | 34F |
| 4 | ECO start/stop function button, status | 37G |
| 5 | Vehicle speed, signal | 11E |
| 5 | Vehicle speed, signal | 22E |
| 5 | Vehicle speed, signal | 33D |
| 6 | Coolant temperature sensor, signal | 6G |
| 7 | Transmission oil temperature, signal | 7D |
| 8 | Gear range, status | 7D |
| 9 | Accelerator pedal sensor, signal | 5F |

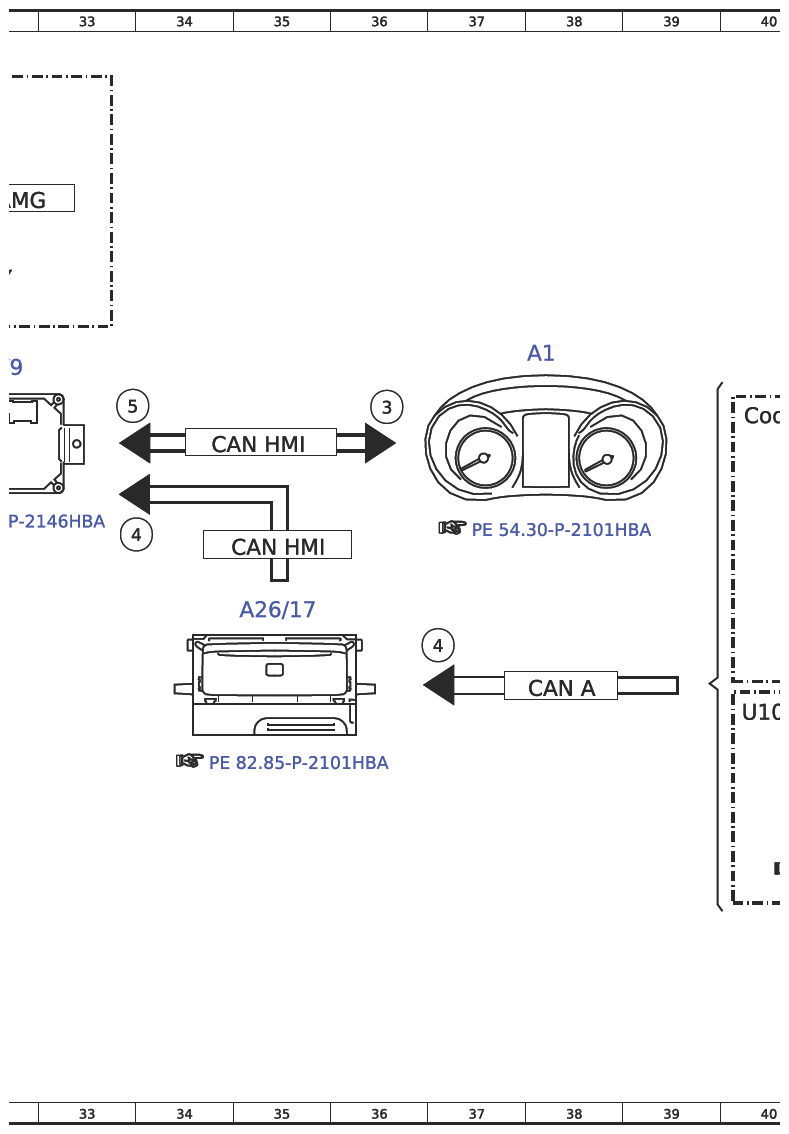

| A1 | Instrument cluster | 38D |
| A105 | Touchpad | 41E |
| A26/17 | Head unit | 35G |
| A40/9 | Audio/COMAND control panel | 41H |
| B11/4 | Coolant temperature sensor | 2H |
| B37 | Accelerator pedal sensor | 1E |
| B70 | Crankshaft Hall sensor | 2B |
| CAN A | Telematics CAN | 38G |
| CAN B | Interior CAN | 30G |
| CAN B | Interior CAN | 27H |
| CAN C | Engine CAN | 16F |
| CAN C | Engine CAN | 12F |
| CAN C1 | Drive train CAN | 7C |
| CAN C1 | Drive train CAN | 12E |
| CAN C1 | Drive train CAN | 16E |
| CAN E1 | Chassis CAN 1 | 25F |
| CAN E1 | Chassis CAN 1 | 20C |
| CAN E1 | Chassis CAN 1 | 16F |
| CAN E1 | Chassis CAN 1 | 20H |
| CAN E1 | Chassis CAN 1 | 25E |
| CAN HMI | User interface CAN | 35E |
| CAN HMI | User interface CAN | 35F |
| Code 446 | Touchpad only | 40E |
| Flex AMG | AMG FlexRay | 32B |
| LIN A4 | Audio LIN | 44G |

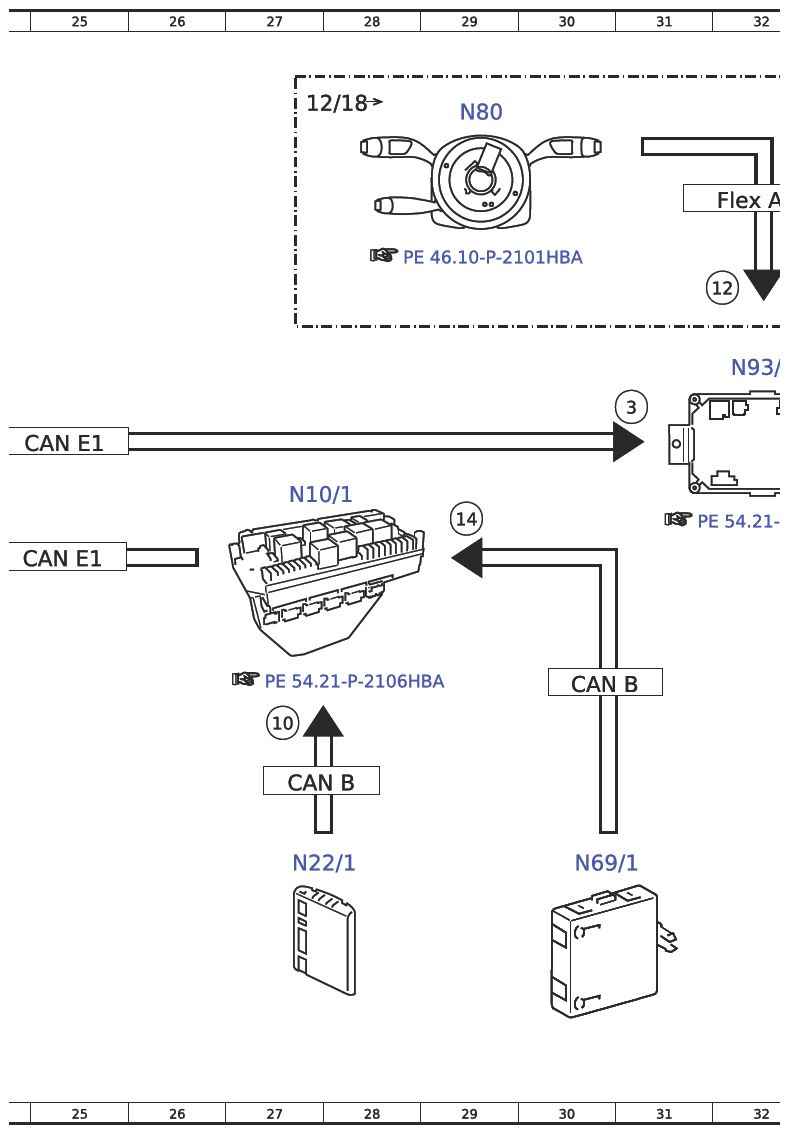

| N10/1 | Front SAM control unit with fuse and relay module | 27E |

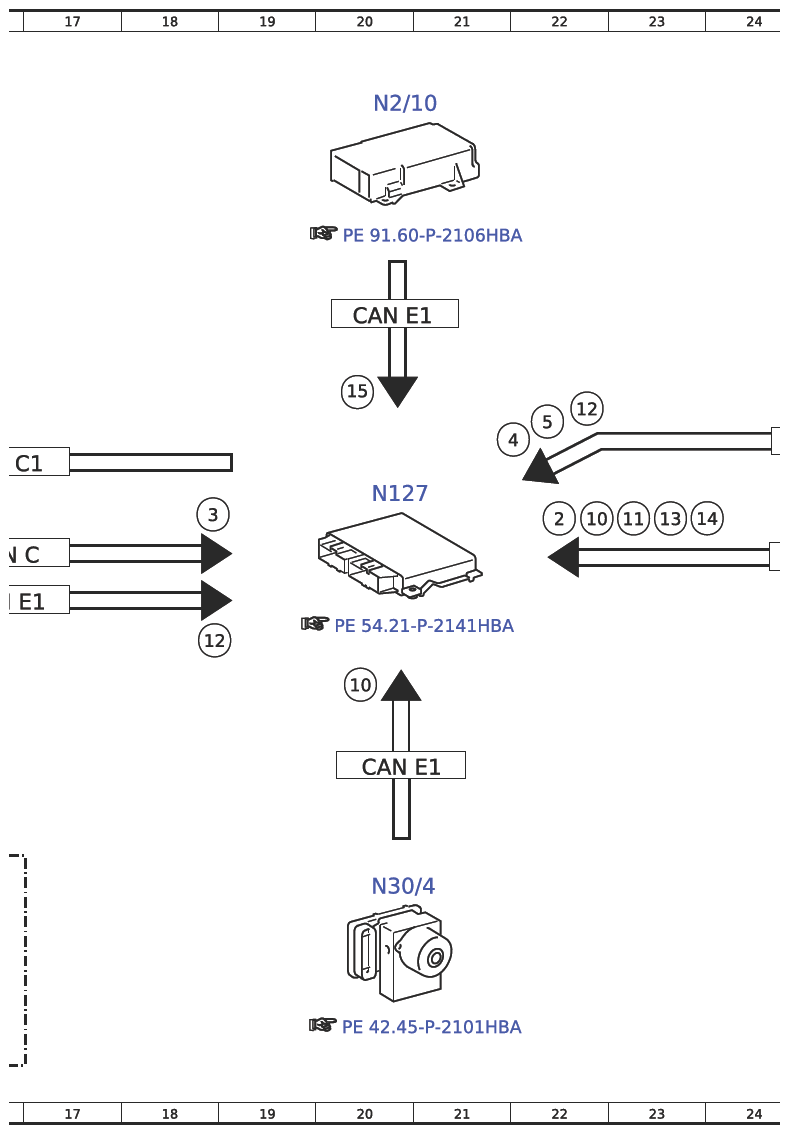

| N127 | Drivetrain control unit | 20E |
| N15/13 | Double clutch transmission control unit | 7A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N22/1 | Climate control control unit | 27J |

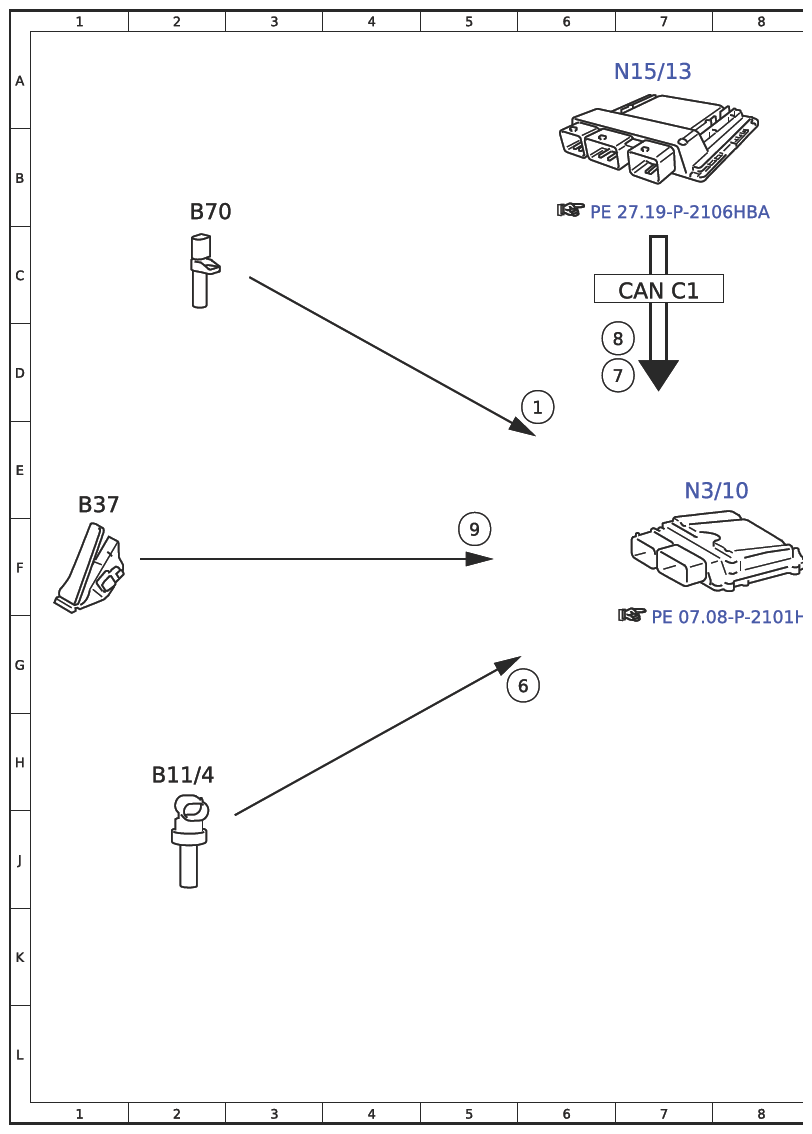

| N3/10 | ME-SFI [ME] control unit | 7E |
| N30/4 | Electronic Stability Program control unit | 20J |
| N69/1 | Left door control unit | 30J |

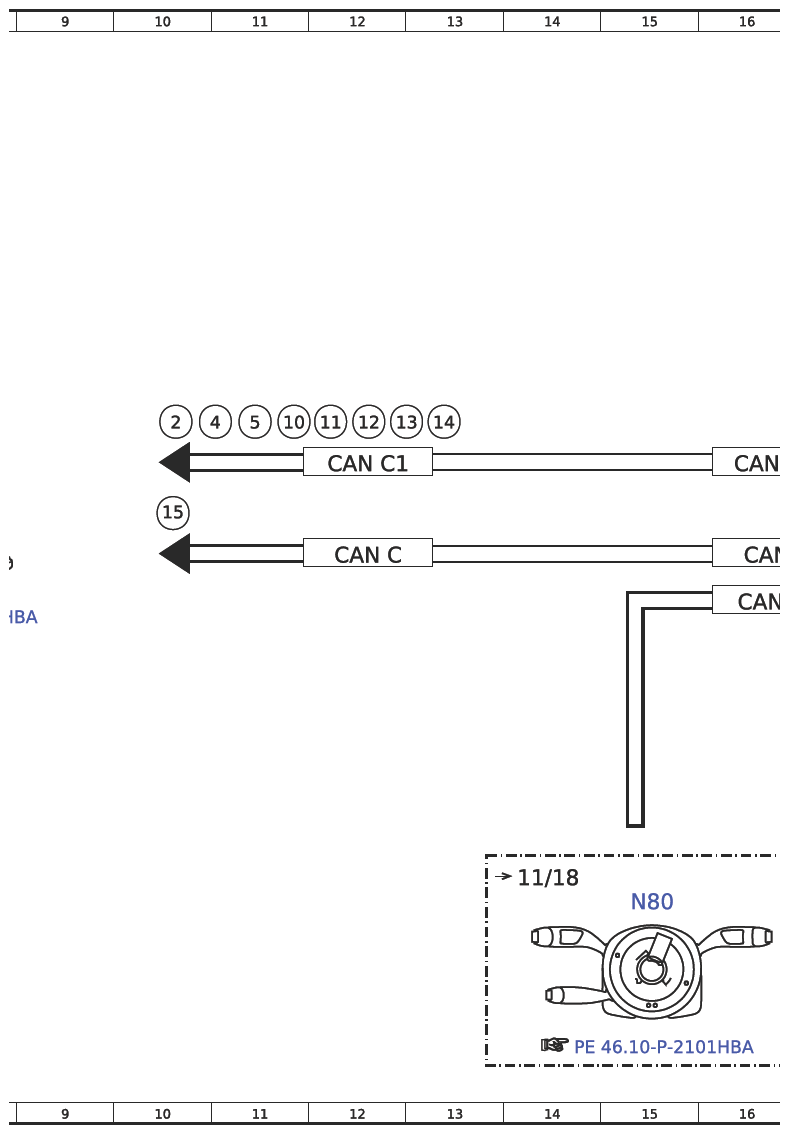

| N80 | Steering column module control unit | 15K |
| N80 | Steering column module control unit | 29A |
| N93/9 | AMG gateway control unit | 32D |

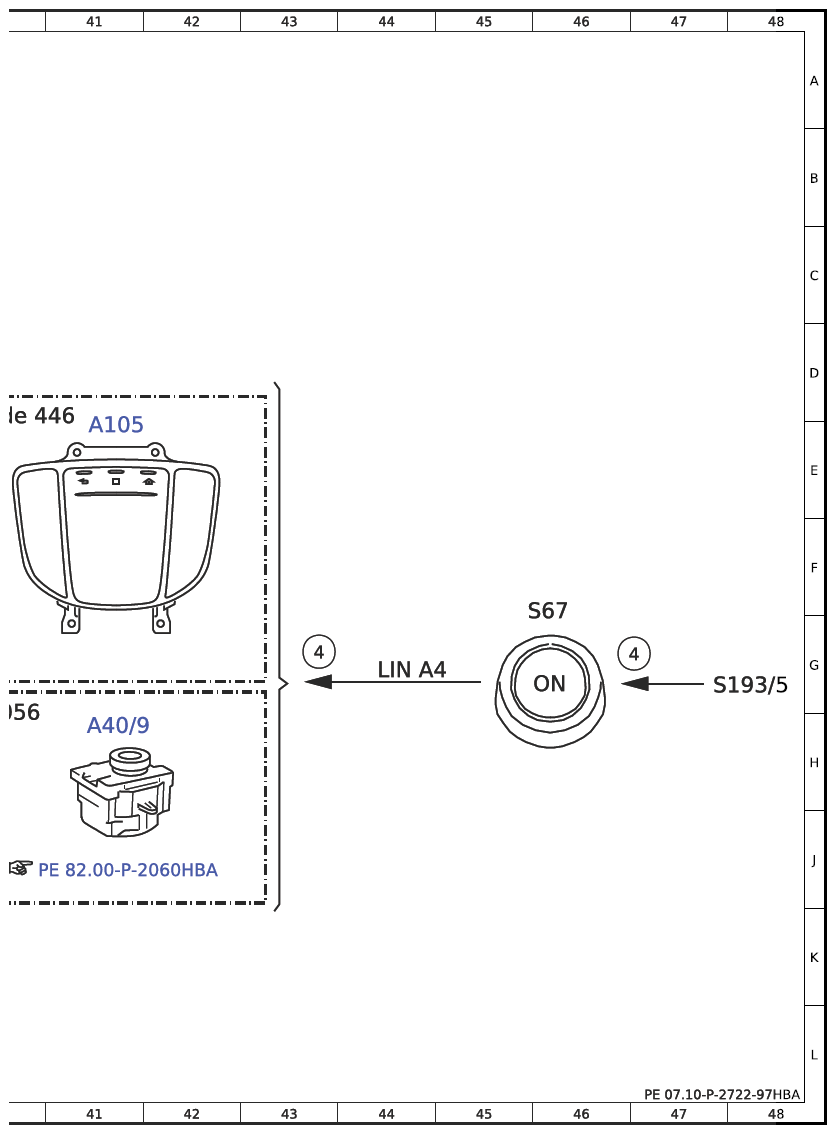

| S193/5 | ECO start/stop function button | 48G |
| S67 | On/off button with volume control | 46G |
| U1056 | Valid except code 446 (Touchpad only) | 40H |
