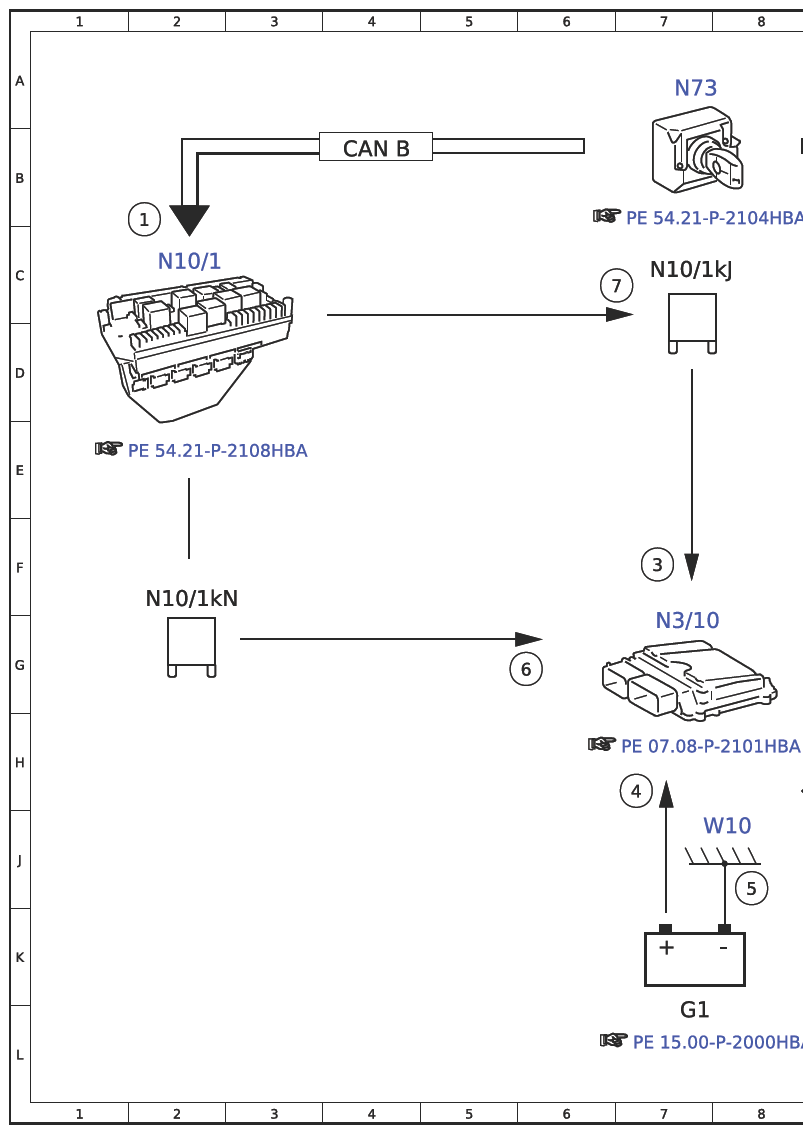

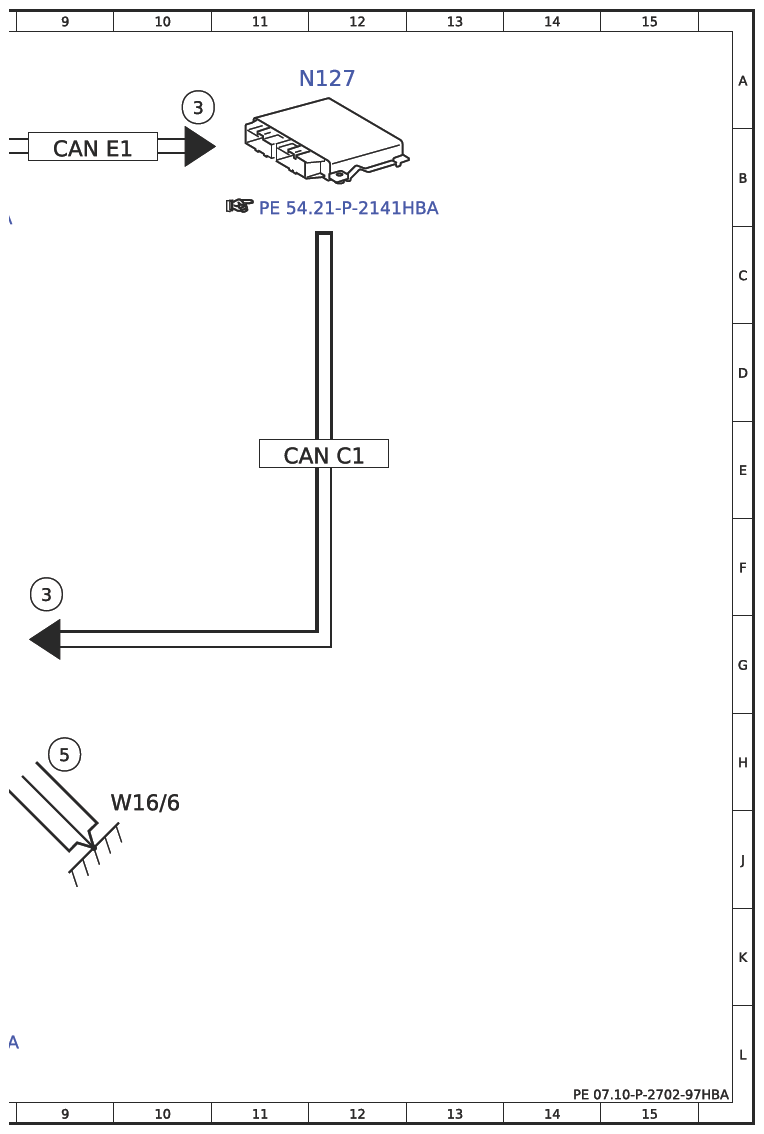

Electrical Function Diagram For Ignition OFF - PE07.10-P-2702-97HBA
Engine 178.9 in model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, request OFF | 2B |
| 3 | Circuit 15, status OFF | 7F |
| 3 | Circuit 15, status OFF | 10A |
| 3 | Circuit 15, status OFF | 9F |
| 4 | Circuit 30, status | 7H |
| 5 | Circuit 31, status | 8J |
| 5 | Circuit 31, status | 9H |
| 6 | Circuit 87, status | 6G |
| 7 | Circuit 15 relay, actuation OFF | 6C |
| CAN B | Interior CAN | 4B |
| CAN C1 | Drive train CAN | 12E |
| CAN E1 | Chassis CAN 1 | 9B |
| G1 | On-board electrical system battery | 7L |
| N10/1 | Front SAM control unit with fuse and relay module | 2C |
| N10/1kJ | Circuit 15 relay | 7C |
| N10/1kN | Engine circuit 87 relay | 2F |
| N127 | Drivetrain control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 7G |
| N73 | Electronic ignition switch control unit | 7A |
| W10 | Right front battery ground point | 7J |
| W16/6 | Right major assembly compartment ground point | 9H |
