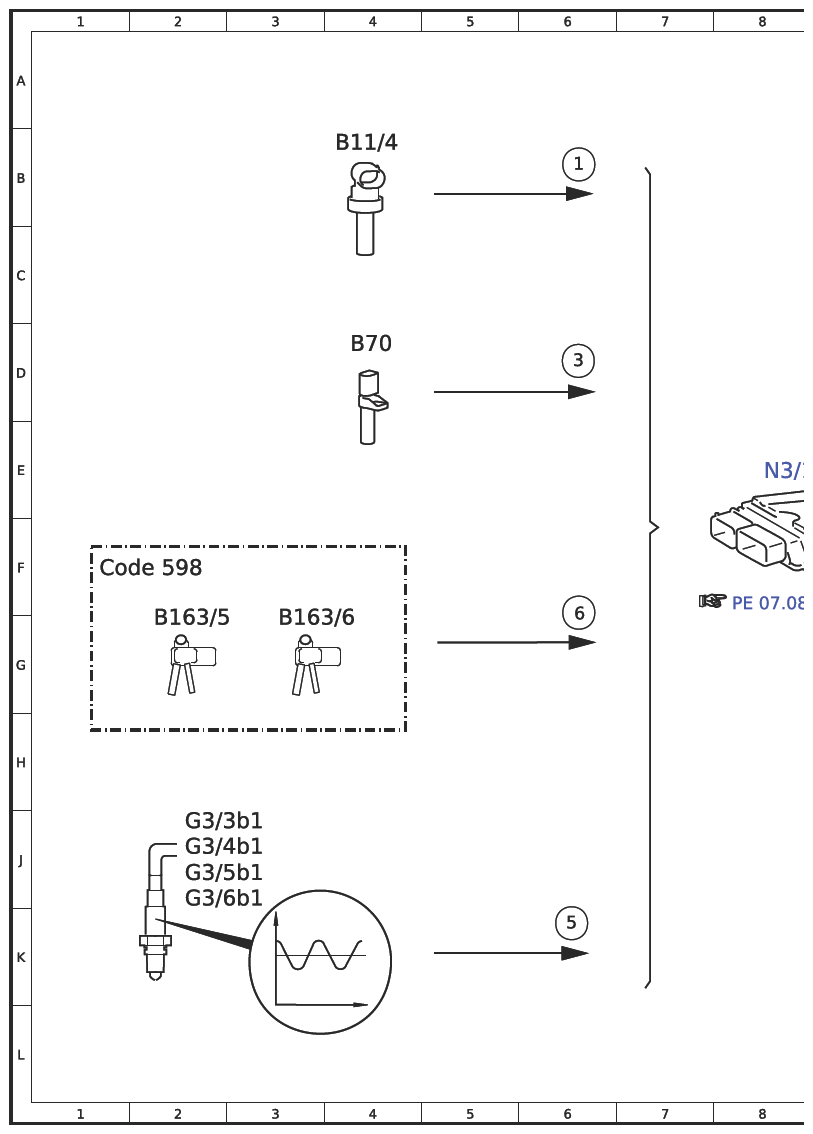

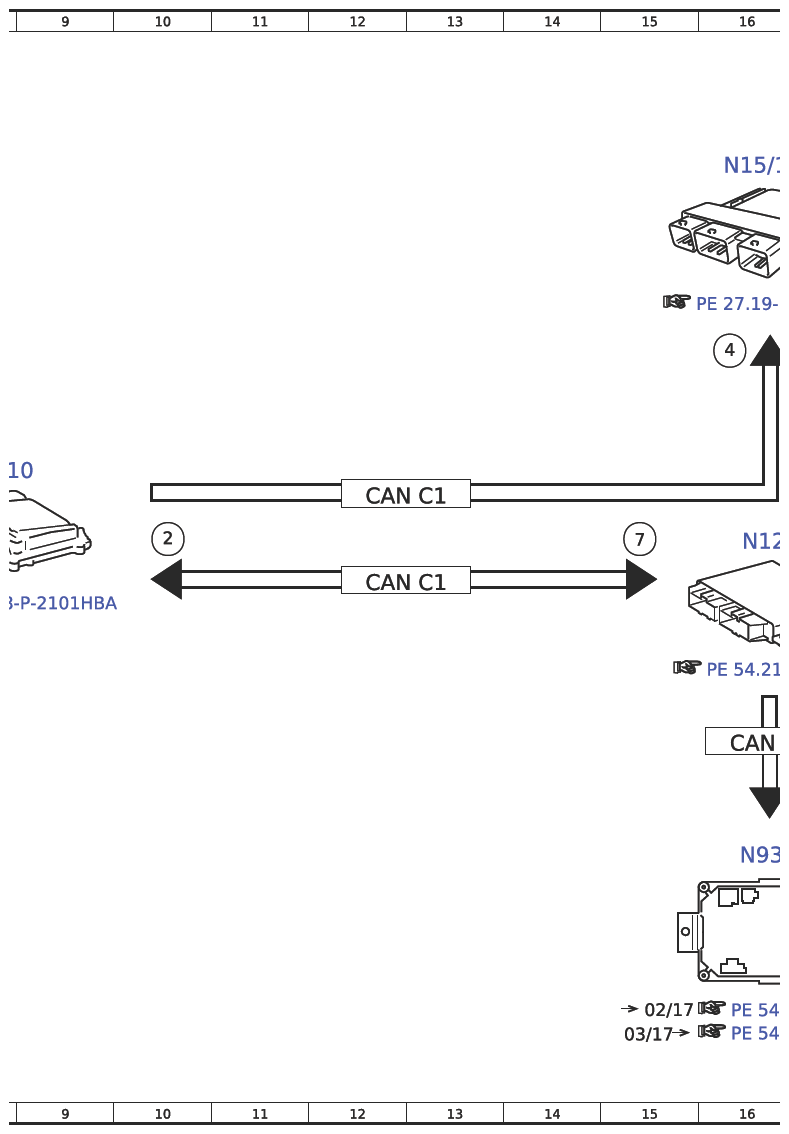

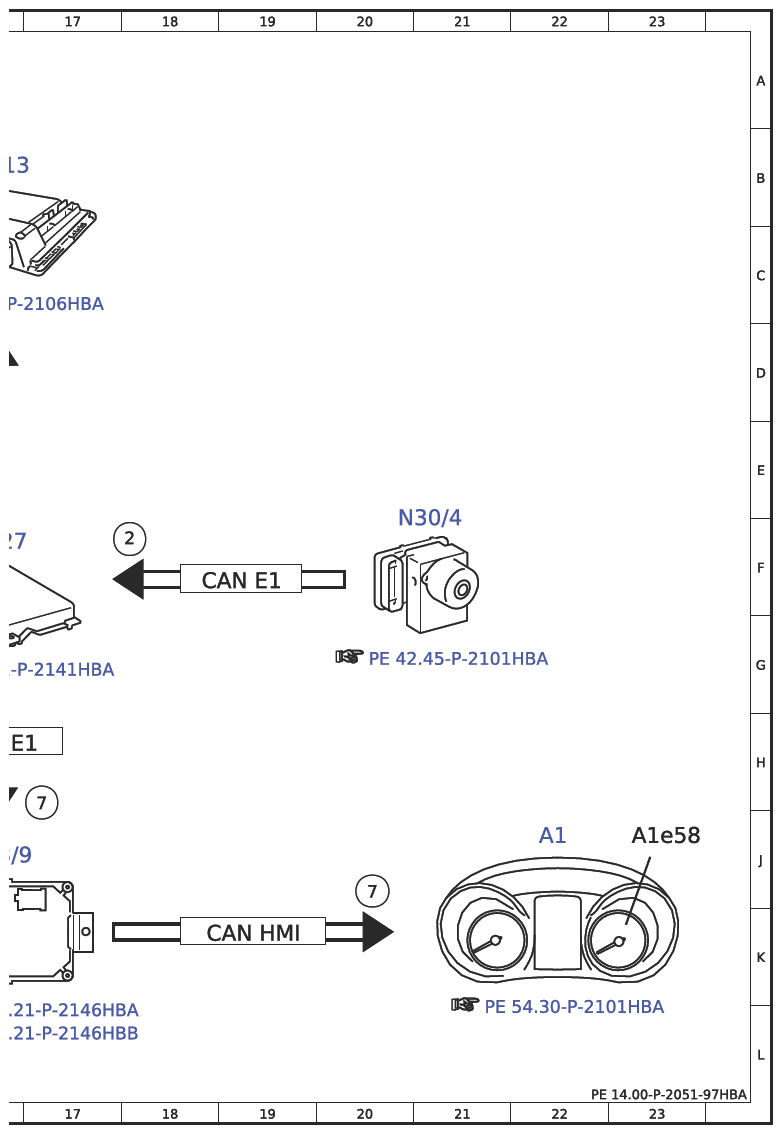

Electrical Function Schematic For Exhaust Treatment - PE14.00-P-2051-97HBA
Engine 178.9 in model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Coolant temperature sensor, signal | 6B |
| 2 | Wheel speed, signal | 18F |
| 2 | Wheel speed, signal | 10F |
| 3 | Engine speed, signal | 6D |
| 4 | Shift point, increase request | 16D |
| 5 | Oxygen sensor sensor element, signal | 6K |
| 6 | - | 6G |
| 7 | Indicator lamp, request | 20J |
| 7 | Indicator lamp, request | 15F |
| 7 | Indicator lamp, request | 17H |
| A1 | Instrument cluster | 22J |
| A1e58 | Engine diagnosis indicator lamp | 23J |
| B11/4 | Coolant temperature sensor | 4B |
| B163/5 | - | 2G |
| B163/6 | - | 3G |
| B70 | Crankshaft Hall sensor | 4D |
| CAN C1 | Drive train CAN | 12E |
| CAN C1 | Drive train CAN | 12F |
| CAN E1 | Chassis CAN 1 | 16H |
| CAN E1 | Chassis CAN 1 | 19F |
| CAN HMI | User interface CAN | 19K |
| Code 598 | - | 1F |
| G3/3b1 | Left oxygen sensor element upstream of catalytic converter | 2J |
| G3/4b1 | Right oxygen sensor element upstream of catalytic converter | 2J |
| G3/5b1 | Left oxygen sensor element downstream of catalytic converter | 2J |
| G3/6b1 | Right oxygen sensor element downstream of catalytic converter | 2J |
| N127 | Drivetrain control unit | 16F |
| N15/13 | Double clutch transmission control unit | 16B |
| N3/10 | ME-SFI [ME] control unit | 8E |
| N30/4 | Electronic Stability Program control unit | 21F |
| N93/9 | AMG gateway control unit | 16J |
