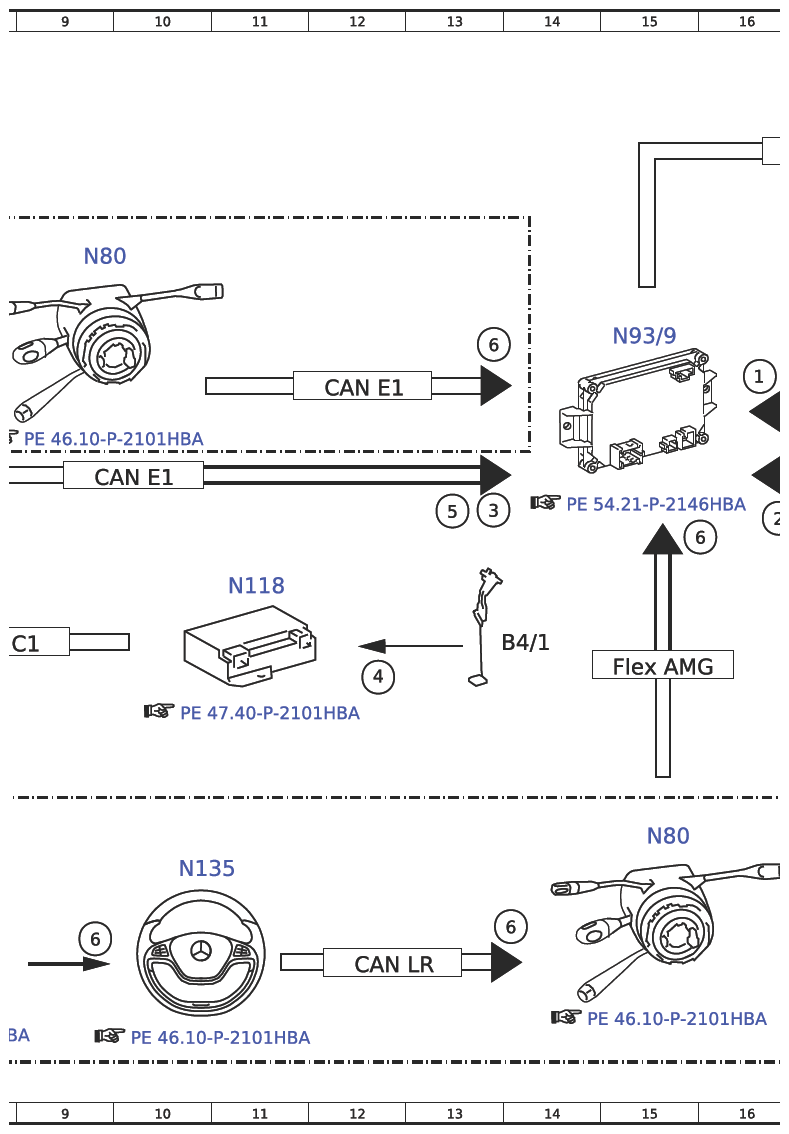

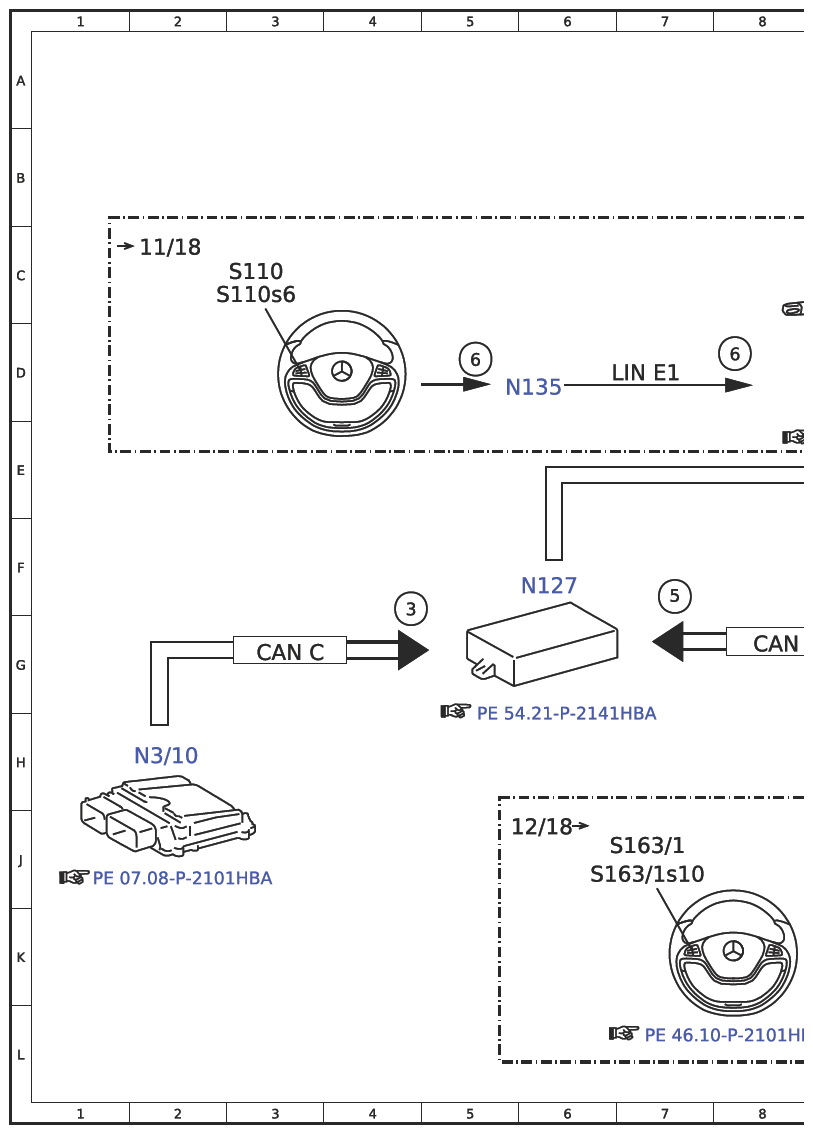

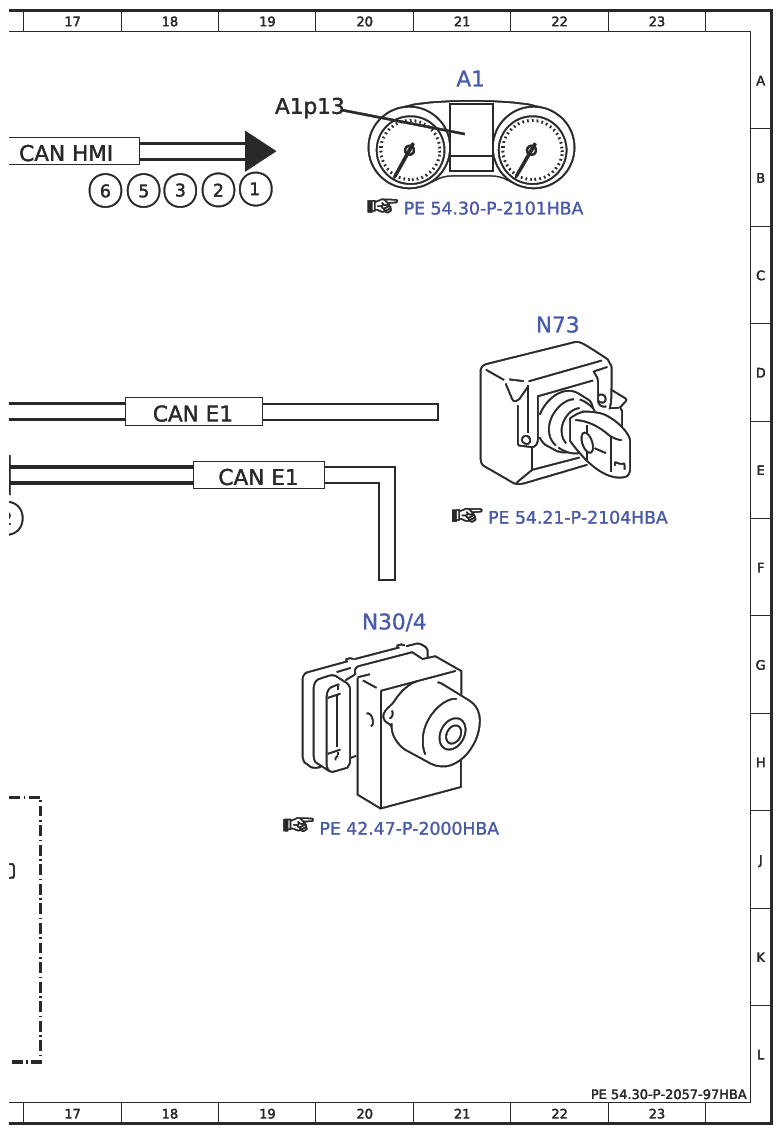

Electrical Function Schematic, Instrument Cluster Trip Computer - PE54.30-P-2057-97HBA
Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 19B |
| 1 | Circuit 15, status | 16D |
| 2 | Wheel speed, signal | 16F |
| 2 | Wheel speed, signal | 18B |
| 3 | Fuel consumption, signal | 13E |
| 3 | Fuel consumption, signal | 18B |
| 3 | Fuel consumption, signal | 4F |
| 4 | Fuel tank fuel level indicator fill level sensor, signal | 12G |
| 5 | Fuel level, signal | 18B |
| 5 | Fuel level, signal | 13E |
| 5 | Fuel level, signal | 7F |
| 6 | Multifunction steering wheel button group, signal | 5D |
| 6 | Multifunction steering wheel button group, signal | 13D |
| 6 | Multifunction steering wheel button group, signal | 8D |
| 6 | Multifunction steering wheel button group, signal | 17B |
| 6 | Multifunction steering wheel button group, signal | 9K |
| 6 | Multifunction steering wheel button group, signal | 15F |
| 6 | Multifunction steering wheel button group, signal | 14K |
| A1 | Instrument cluster | 21A |
| A1p13 | Multifunction display | 19A |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 13G |
| CAN C | Engine CAN | 3G |
| CAN C1 | Drivetrain CAN | 8G |
| CAN E1 | Chassis CAN 1 | 10E |
| CAN E1 | Chassis CAN 1 | 12D |
| CAN E1 | Chassis CAN 1 | 19E |
| CAN E1 | Chassis CAN 1 | 18E |
| CAN HMI | User interface CAN | 17B |
| CAN LR | Steering wheel CAN | 12K |
| Flex AMG | AMG FlexRay | 15G |
| LIN E1 | Steering LIN | 7D |
| N118 | Fuel pump control unit | 11F |
| N127 | Drivetrain control unit | 6F |
| N135 | Steering wheel electronics | 5D |
| N135 | Steering wheel electronics | 10J |
| N3/10 | ME-SFI [ME] control unit | 2H |
| N30/4 | Electronic Stability Program control unit | 20G |
| N73 | Electronic ignition switch control unit | 22D |
| N80 | Steering column module control unit | 9C |
| N80 | Steering column module control unit | 15J |
| N93/9 | AMG gateway control unit | 15D |
| S110 | Left multifunction steering wheel button group | 3C |
| S110s6 | OK button | 3C |
| S163/1 | Instrument cluster multifunction steering wheel button group | 7J |
| S163/1s10 | Instrument cluster finger navigation pad | 7J |
