Electrical Function Schematic, Blind Spot Assistant - PE54.71-P-2051-97HBB
Model 190 as of 12/1/18
as of model year 2019
With Code 22P (Lane tracking package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13G |
| 10 | Combination switch, status | 22K |
| 10 | Combination switch, status | 17H |
| 10 | Combination switch, status | 23H |
| 11 | Warning tone, request | 27E |
| 11 | Warning tone, request | 23D |
| 12 | Speaker, actuation | 29D |
| 13 | Gear range, status | 4F |
| 13 | Gear range, status | 6D |
| 14 | Reverse gear engaged, signal | 9G |
| 2 | Blind spot assist, status | 17G |
| 2 | Blind spot assist, status | 24G |
| 3 | Engine running, signal | 11G |
| 3 | Engine running, signal | 5H |
| 4 | Drivetrain operational, signal | 11H |
| 4 | Drivetrain operational, signal | 6H |
| 5 | Wheel rotation direction, signal | 15G |
| 6 | Wheel speed, signal | 16G |
| 7 | Blind spot assist warning lamp, request | 8C |
| 7 | Blind spot assist warning lamp, request | 11E |
| 7 | Blind spot assist warning lamp, request | 11B |
| 8 | Blind Spot Assist warning lamp, actuation | 16B |
| 9 | Instrument cluster message, request | 28E |
| 9 | Instrument cluster message, request | 12E |
| 9 | Instrument cluster message, request | 23E |

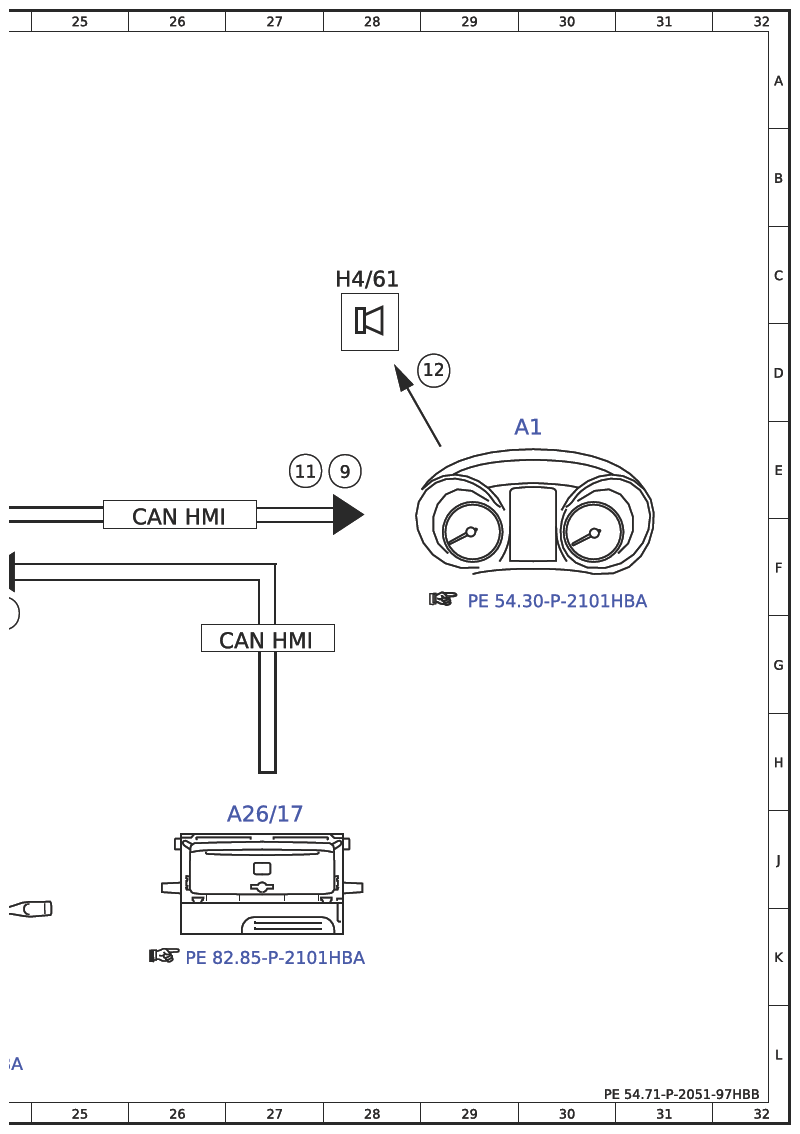

| A1 | Instrument cluster | 30E |
| A26/17 | Head unit | 27J |
| B92/11 | Left outer rear bumper integrated radar sensor | 18E |

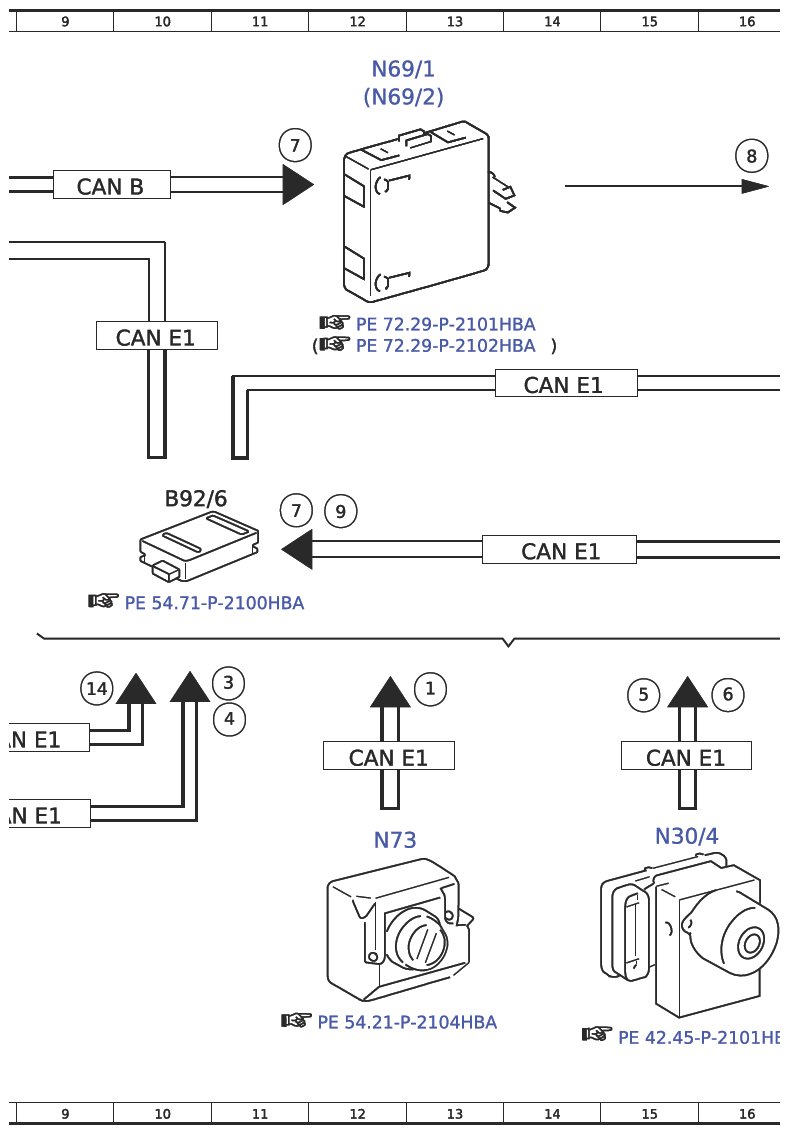

| B92/6 | Right outer rear bumper integrated radar sensor | 10E |
| CAN B | Interior CAN | 9B |
| CAN C1 | Drivetrain CAN | 3G |
| CAN C1 | Drivetrain CAN | 5J |
| CAN E1 | Chassis CAN 1 | 14F |
| CAN E1 | Chassis CAN 1 | 5E |
| CAN E1 | Chassis CAN 1 | 12H |
| CAN E1 | Chassis CAN 1 | 15H |
| CAN E1 | Chassis CAN 1 | 8J |
| CAN E1 | Chassis CAN 1 | 10D |
| CAN E1 | Chassis CAN 1 | 8H |
| CAN E1 | Chassis CAN 1 | 14D |
| CAN E1 | Chassis CAN 1 | 19D |
| CAN E1 | Chassis CAN 1 | 20J |
| CAN HMI | User interface CAN | 26F |
| CAN HMI | User interface CAN | 27G |
| Flex AMG | AMG FlexRay | 23H |
| H4/61 | Instrument cluster speaker | 28C |

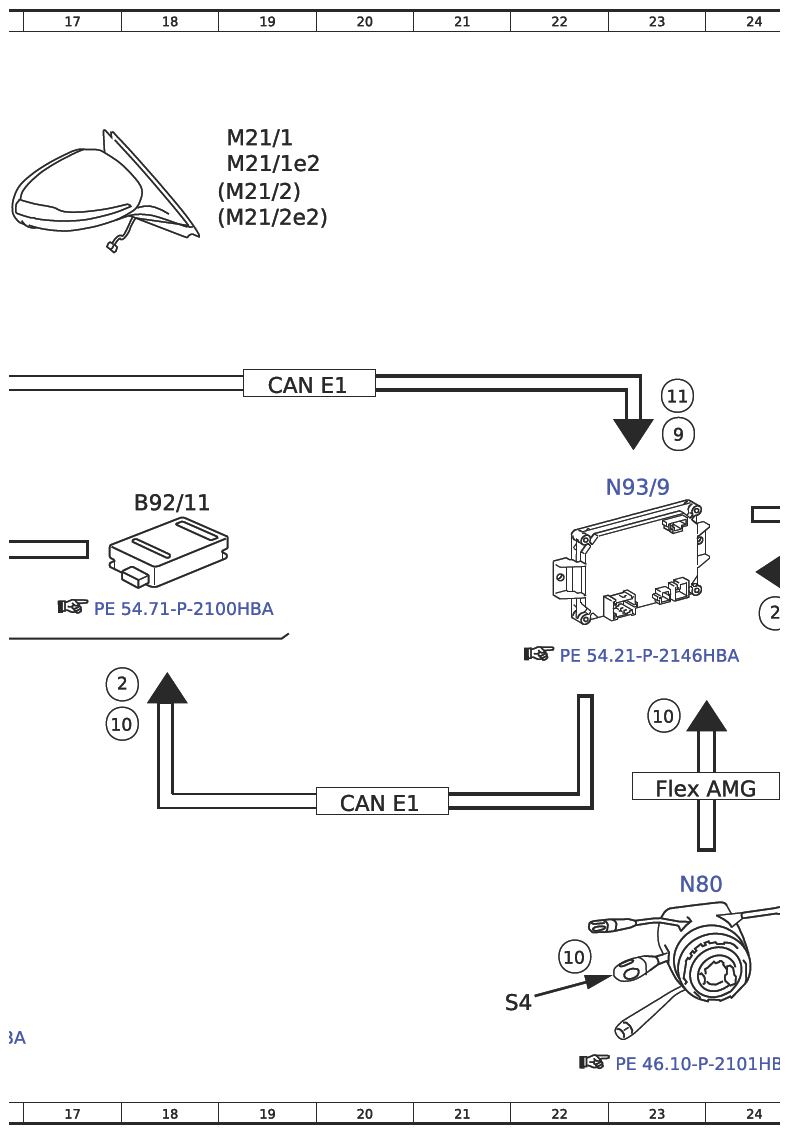

| M21/1 | Left outside mirror | 19B |
| M21/1e2 | Left Blind Spot Assist warning lamp | 19B |
| M21/2 | Right outside mirror | 18B |
| M21/2e2 | Right Blind Spot Assist warning lamp | 18B |

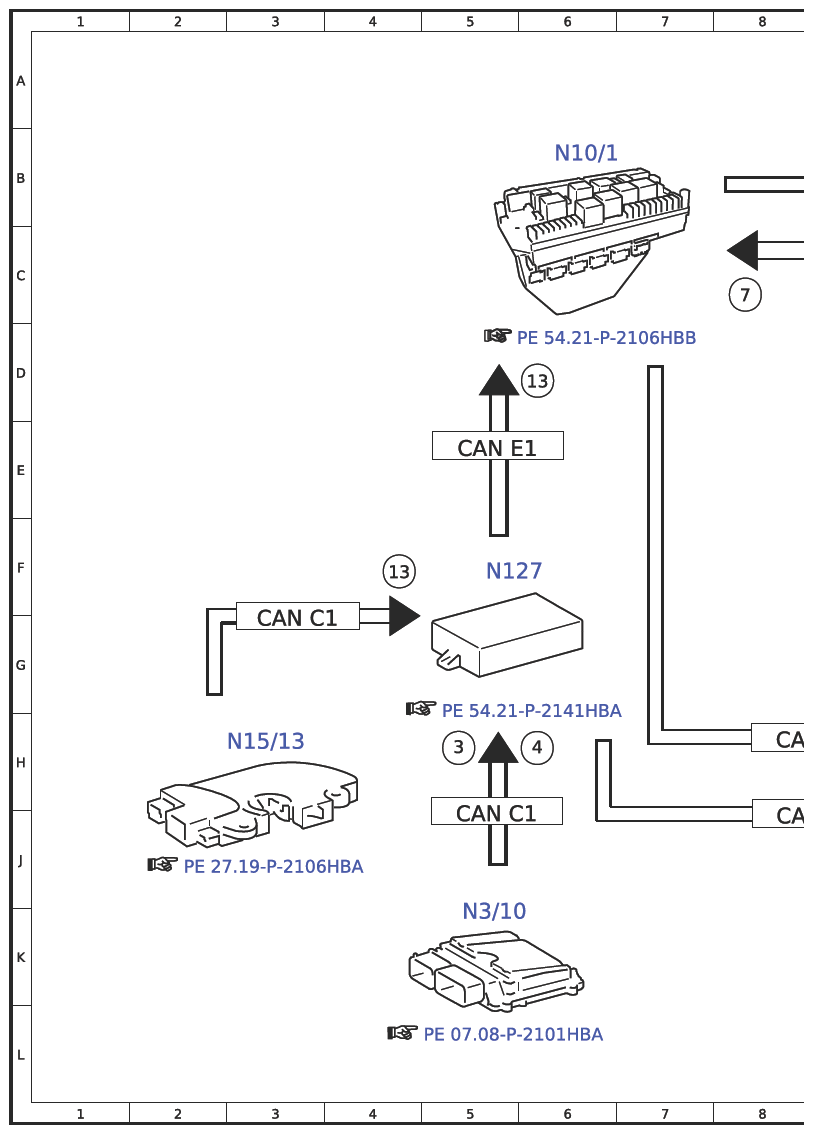

| N10/1 | Front SAM control unit with fuse and relay module | 6B |
| N127 | Drivetrain control unit | 5F |
| N15/13 | Double clutch transmission control unit | 3H |
| N3/10 | ME-SFI [ME] control unit | 5K |
| N30/4 | Electronic Stability Program control unit | 15J |
| N69/1 | Left door control unit | 12A |
| N69/2 | Right door control unit | 12A |
| N73 | Electronic ignition switch control unit | 12J |
| N80 | Steering column module control unit | 23J |
| N93/9 | AMG gateway control unit | 22E |
| S4 | Combination switch | 21L |
