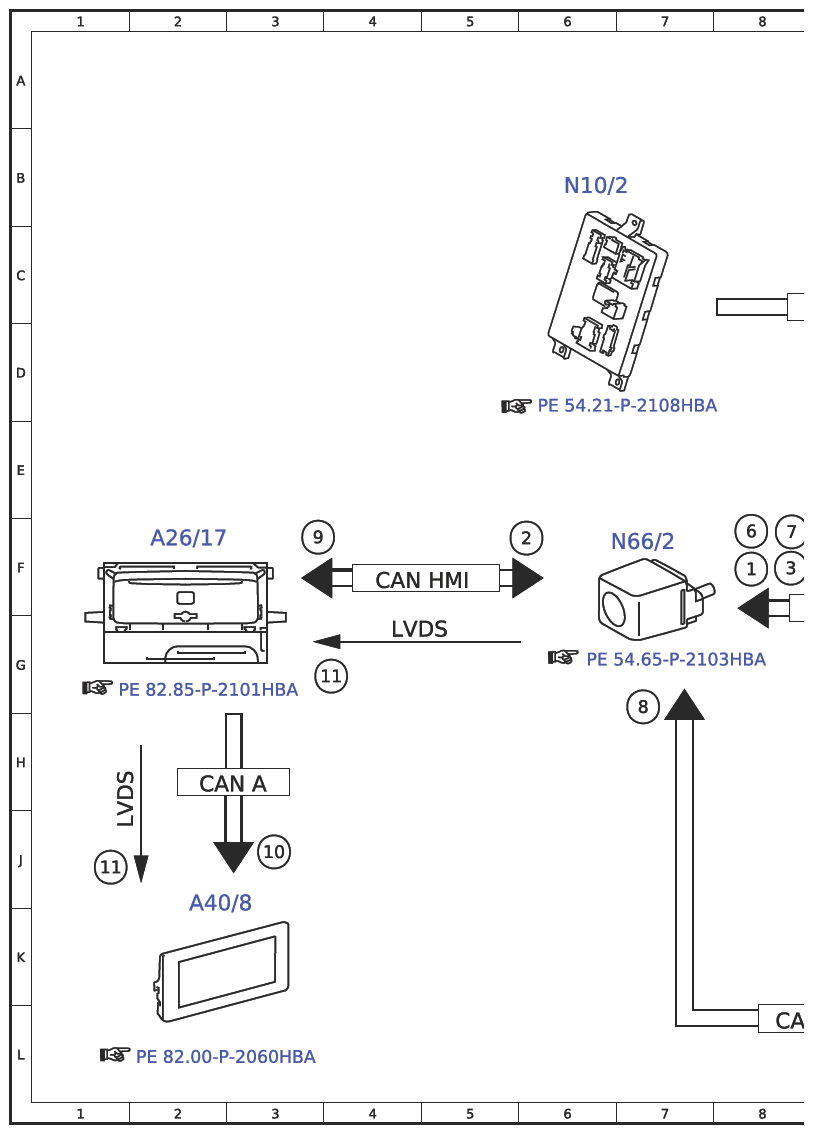

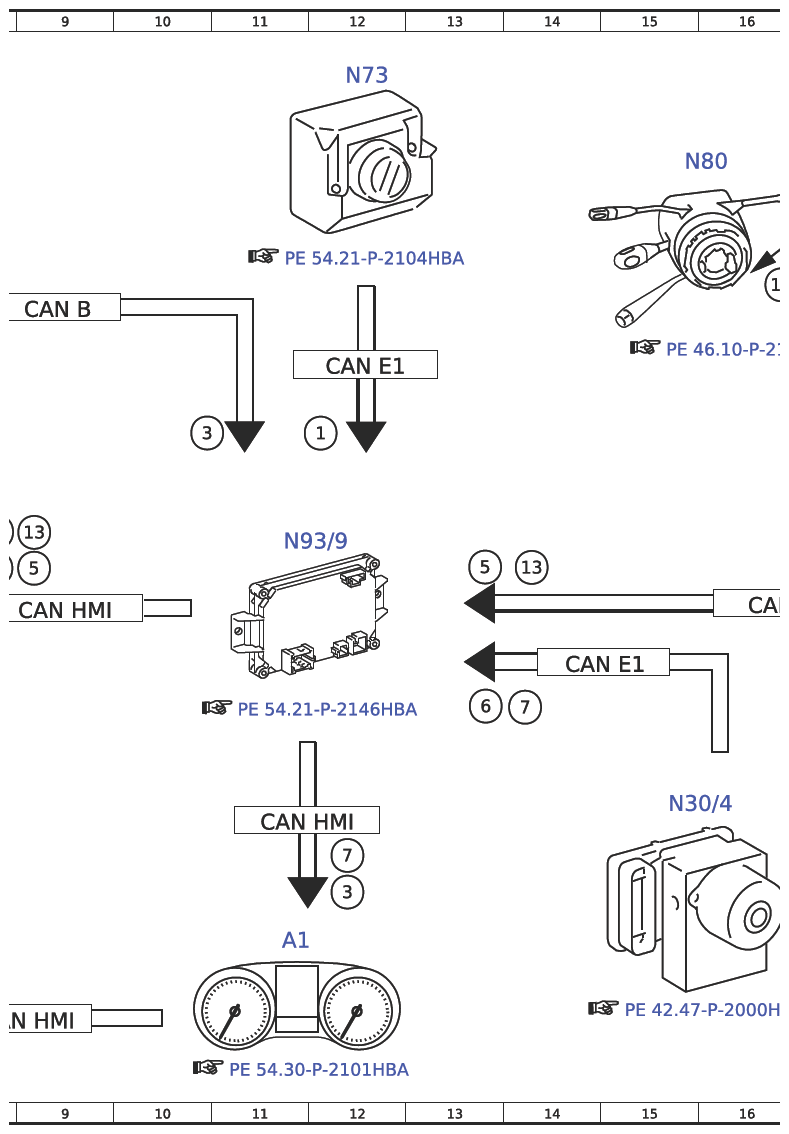

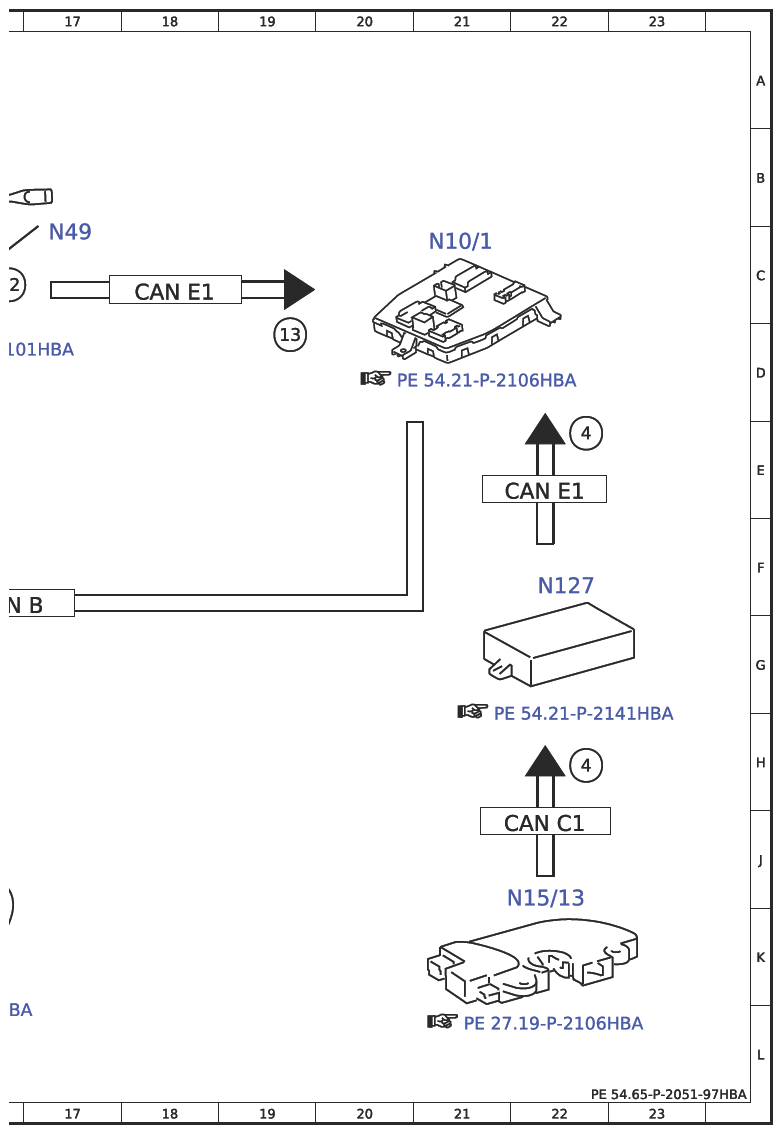

Electrical Function Schematic, Backup Camera - PE54.65-P-2051-97HBA
Model 190 up to 11/30/18
up to model year 2019
With Code 218 (Rear view camera)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 12E |
| 1 | Circuit 15, status | 8F |
| 10 | Audio/COMAND display, actuation | 3J |
| 11 | Low voltage differential signal video signal data transfer, signal | 1J |
| 11 | Low voltage differential signal video signal data transfer, signal | 4G |
| 12 | Steering wheel angle sensor, signal | 16C |
| 13 | Steering wheel angle, signal | 14F |
| 13 | Steering wheel angle, signal | 19D |
| 13 | Steering wheel angle, signal | 9F |
| 2 | Backup camera function, status | 6F |
| 3 | Trunk lid/liftgate lock main catch switch, status | 8F |
| 3 | Trunk lid/liftgate lock main catch switch, status | 10E |
| 3 | Trunk lid/liftgate lock main catch switch, status | 12J |
| 4 | Gear range, status | 22H |
| 4 | Gear range, status | 22E |
| 5 | Reverse gear, status | 13F |
| 5 | Reverse gear, status | 9F |
| 6 | Wheel rotation direction, signal | 13G |
| 6 | Wheel rotation direction, signal | 8F |
| 7 | Wheel speed, signal | 12J |
| 7 | Wheel speed, signal | 14H |
| 7 | Wheel speed, signal | 8F |
| 8 | Vehicle speed, signal | 7G |
| 9 | Reversing camera display, request | 3F |
| A1 | Instrument cluster | 11K |
| A26/17 | Head unit | 2F |
| A40/8 | Audio/COMAND display | 2K |
| CAN A | Telematics CAN | 2H |
| CAN B | Interior CAN | 16F |
| CAN B | Interior CAN | 9C |
| CAN C1 | Drivetrain CAN | 22J |
| CAN E1 | Chassis CAN 1 | 22E |
| CAN E1 | Chassis CAN 1 | 14G |
| CAN E1 | Chassis CAN 1 | 18C |
| CAN E1 | Chassis CAN 1 | 12D |
| CAN HMI | User interface CAN | 8L |
| CAN HMI | User interface CAN | 11J |
| CAN HMI | User interface CAN | 9G |
| CAN HMI | User interface CAN | 4F |
| LVDS | Low voltage differential signal | 4G |
| LVDS | Low voltage differential signal | 1H |
| N10/1 | Front SAM control unit with fuse and relay module | 21C |
| N10/2 | Rear SAM control unit with fuse and relay module | 6B |
| N127 | Drivetrain control unit | 22F |
| N15/13 | Double clutch transmission control unit | 21J |
| N30/4 | Electronic Stability Program control unit | 15J |
| N49 | Steering wheel angle sensor | 17C |
| N66/2 | Backup camera control unit | 7F |
| N73 | Electronic ignition switch control unit | 12A |
| N80 | Steering column module control unit | 15B |
| N93/9 | AMG gateway control unit | 11F |
