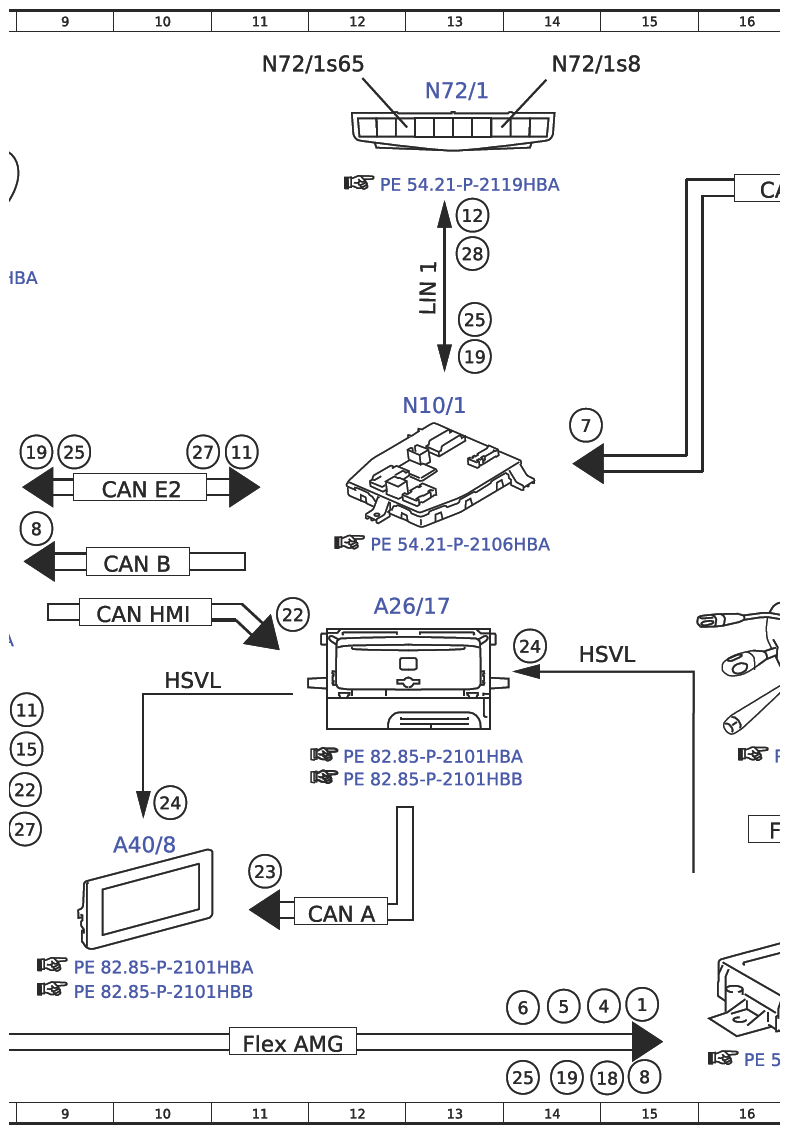

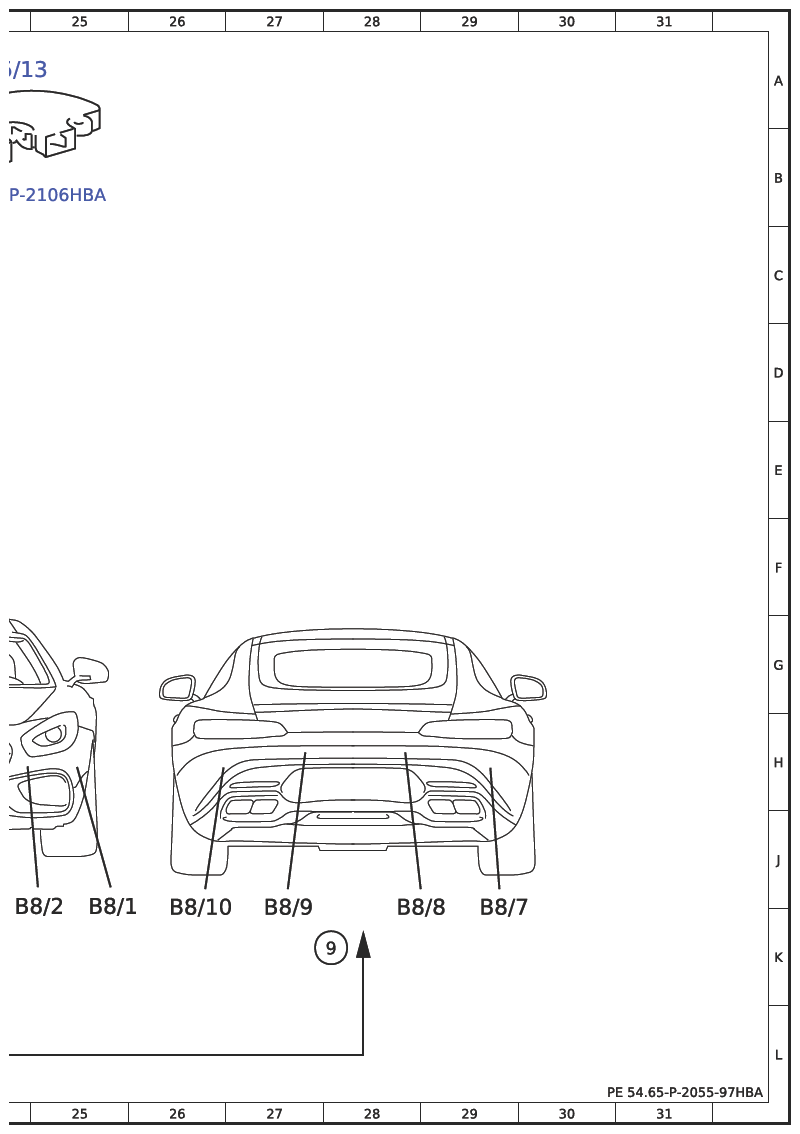

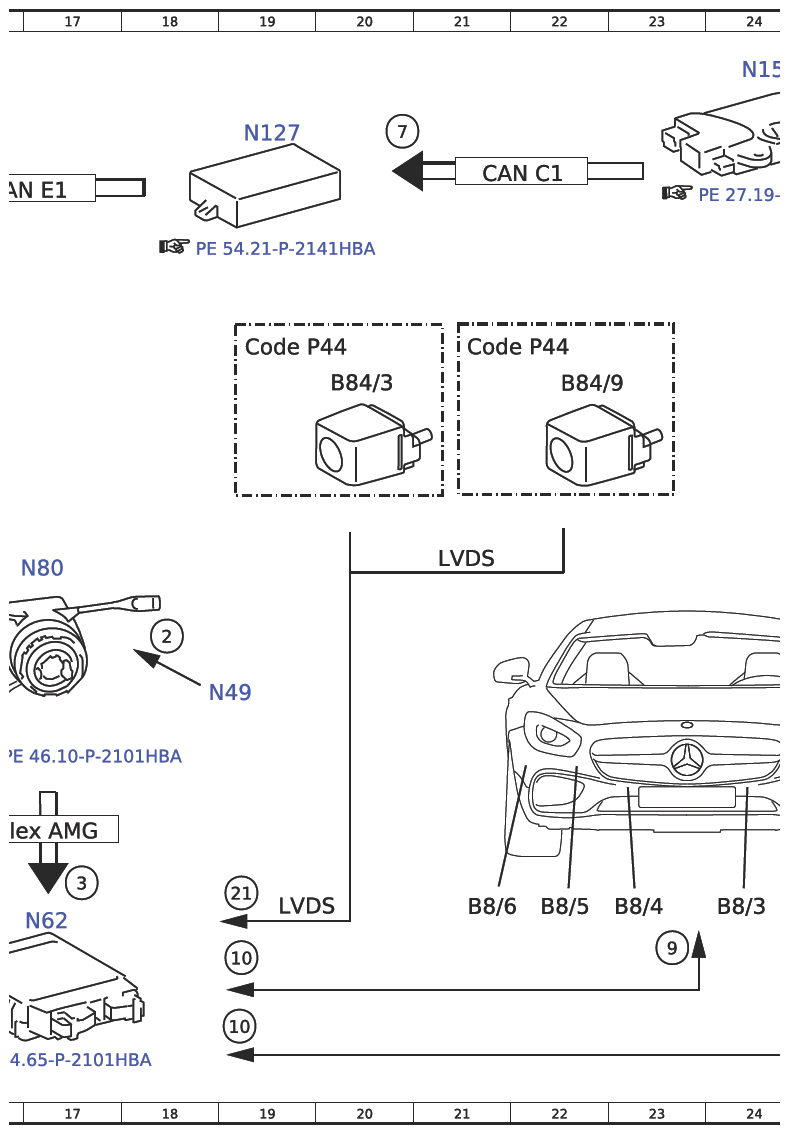

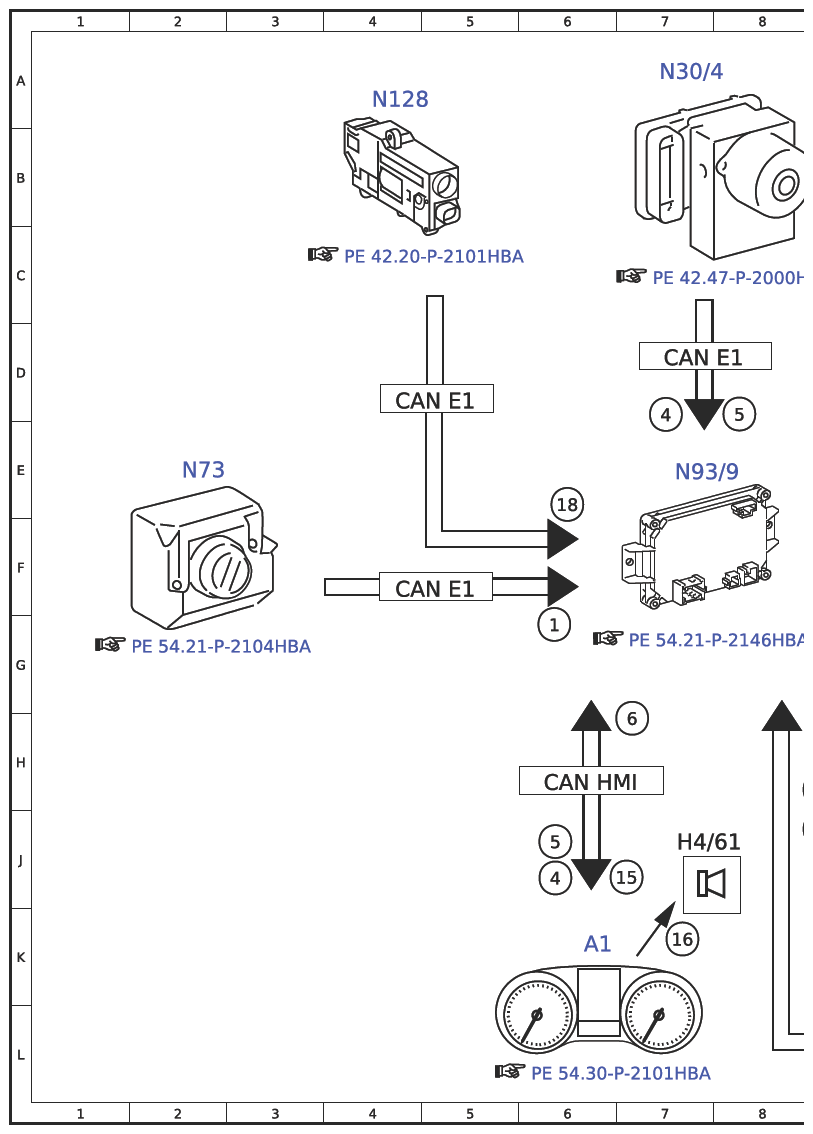

Electrical Function Schematic Of Parking System - PE54.65-P-2055-97HBA
Model 190 (except 190.381) as of 12/1/18
as of model year 2019
With Code 218 (Rear view camera)
Model 190 (except 190.381) as of 12/1/18
as of model year 2019
With Code 220 (PARKTRONIC system (PTS))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 6G |
| 1 | Circuit 15, status | 15L |
| 10 | Parking system distance sensors, signal | 19K |
| 10 | Parking system distance sensors, signal | 19L |
| 11 | Parking system status indication, request | 11E |
| 11 | Parking system status indication, request | 9H |
| 12 | Parking system status indicator, actuation | 13B |
| 15 | Warning tone, request | 7J |
| 15 | Warning tone, request | 9H |
| 16 | Speaker, actuation | 7K |
| 18 | Parking brake, status | 6E |
| 18 | Parking brake, status | 15L |
| 19 | Parking system button, status | 13D |
| 19 | Parking system button, status | 9E |
| 19 | Parking system button, status | 14L |
| 2 | Steering wheel angle sensor, signal | 18G |
| 21 | Camera image, signal | 19J |
| 22 | Audio/COMAND display, request | 9H |
| 22 | Audio/COMAND display, request | 11G |
| 23 | Audio/COMAND display, actuation | 11J |
| 24 | High-speed video link video signal data transfer, signal | 14G |
| 24 | High-speed video link video signal data transfer, signal | 10H |
| 25 | Front camera button, status | 13D |
| 25 | Front camera button, status | 9E |
| 25 | Front camera button, status | 14L |
| 27 | Front camera status display, request | 10E |
| 27 | Front camera status display, request | 9J |
| 28 | Front camera status display, actuation | 13C |
| 3 | Steering wheel angle, signal | 17J |
| 4 | Wheel rotation direction, signal | 7E |
| 4 | Wheel rotation direction, signal | 15L |
| 4 | Wheel rotation direction, signal | 6J |
| 5 | Wheel speed, signal | 8D |
| 5 | Wheel speed, signal | 6J |
| 5 | Wheel speed, signal | 14L |
| 6 | Vehicle speed, signal | 7H |
| 6 | Vehicle speed, signal | 14L |
| 7 | Gear range, status | 14E |
| 7 | Gear range, status | 20B |
| 8 | Reverse gear, status | 9F |
| 8 | Reverse gear, status | 15L |
| 9 | Parking system distance sensors, actuation | 23K |
| 9 | Parking system distance sensors, actuation | 28K |
| A1 | Instrument cluster | 6K |
| A26/17 | Head unit | 12F |
| A40/8 | Audio/COMAND display | 10J |
| B8/1 | Outer left front parking system distance sensor | 25K |
| B8/10 | Outer left rear parking system distance sensor | 26K |
| B8/2 | Center left front parking system distance sensor | 24K |
| B8/3 | Inner left front parking system distance sensor | 24K |
| B8/4 | Inner right front parking system distance sensor | 23K |
| B8/5 | Center right front parking system distance sensor | 22K |
| B8/6 | Outer right front parking system distance sensor | 21K |
| B8/7 | Outer right rear parking system distance sensor | 29K |
| B8/8 | Inner right rear parking system distance sensor | 28K |
| B8/9 | Inner left rear parking system distance sensor | 27K |
| B84/3 | Backup camera | 20D |
| B84/9 | Front camera | 22D |
| CAN A | Telematics CAN | 12K |
| CAN B | Interior CAN | 10F |
| CAN C1 | Drivetrain CAN | 21B |
| CAN E1 | Chassis CAN 1 | 7D |
| CAN E1 | Chassis CAN 1 | 16B |
| CAN E1 | Chassis CAN 1 | 4F |
| CAN E1 | Chassis CAN 1 | 4D |
| CAN E2 | Chassis CAN 2 | 10E |
| CAN HMI | User interface CAN | 6H |
| CAN HMI | User interface CAN | 10G |
| Code P44 | Parking package | 19D |
| Code P44 | Parking package | 21D |
| Flex AMG | AMG FlexRay | 17J |
| Flex AMG | AMG FlexRay | 11L |
| H4/61 | Instrument cluster speaker | 7J |
| HSVL | High-speed video link | 14G |
| HSVL | High-speed video link | 10G |
| LIN 1 | Instrument panel LIN | 13C |
| LVDS | Low voltage differential signal | 21F |
| LVDS | Low voltage differential signal | 19K |
| N10/1 | Front SAM control unit with fuse and relay module | 13D |
| N127 | Drivetrain control unit | 19B |
| N128 | Electric parking brake control unit | 4A |
| N15/13 | Double clutch transmission control unit | 24A |
| N30/4 | Electronic Stability Program control unit | 7A |
| N49 | Steering wheel angle sensor | 18G |
| N62 | Parking system control unit | 17K |
| N72/1 | Upper control panel control unit | 13A |
| N72/1s65 | Front camera button | 11A |
| N72/1s8 | Parking system button | 14A |
| N73 | Electronic ignition switch control unit | 2E |
| N80 | Steering column module control unit | 16F |
| N93/9 | AMG gateway control unit | 7E |
