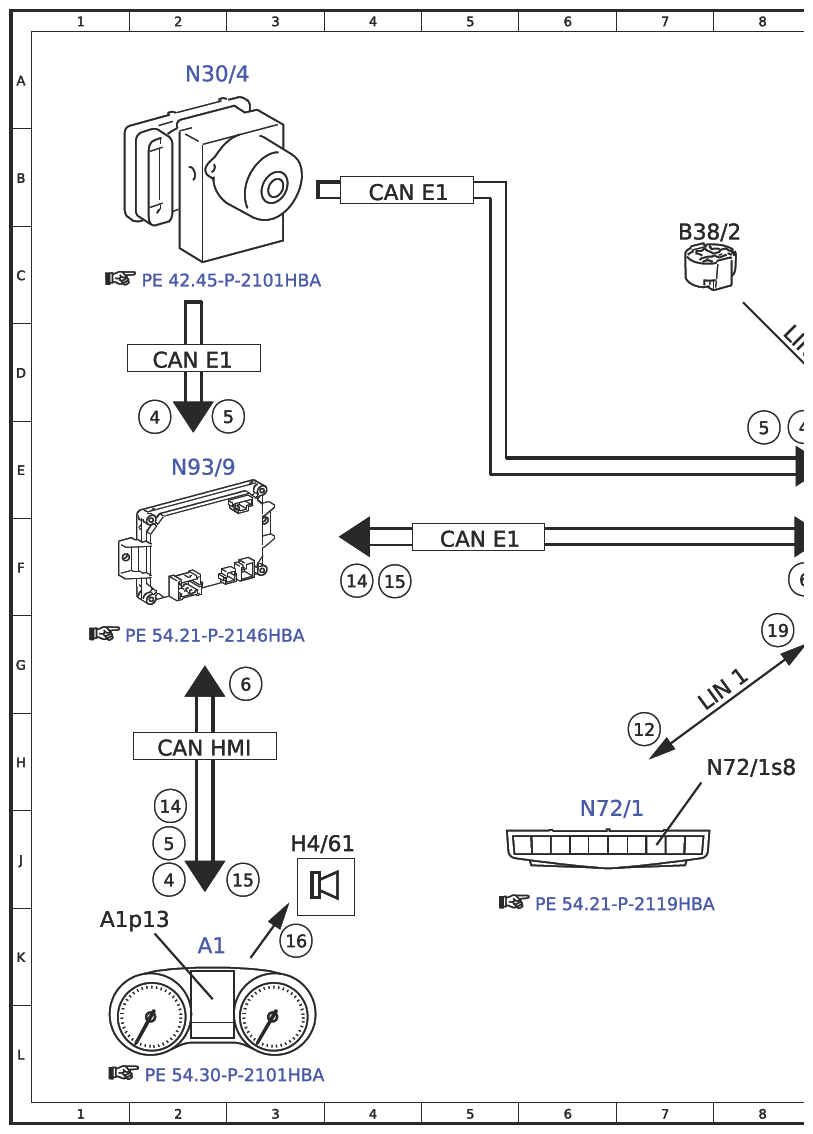

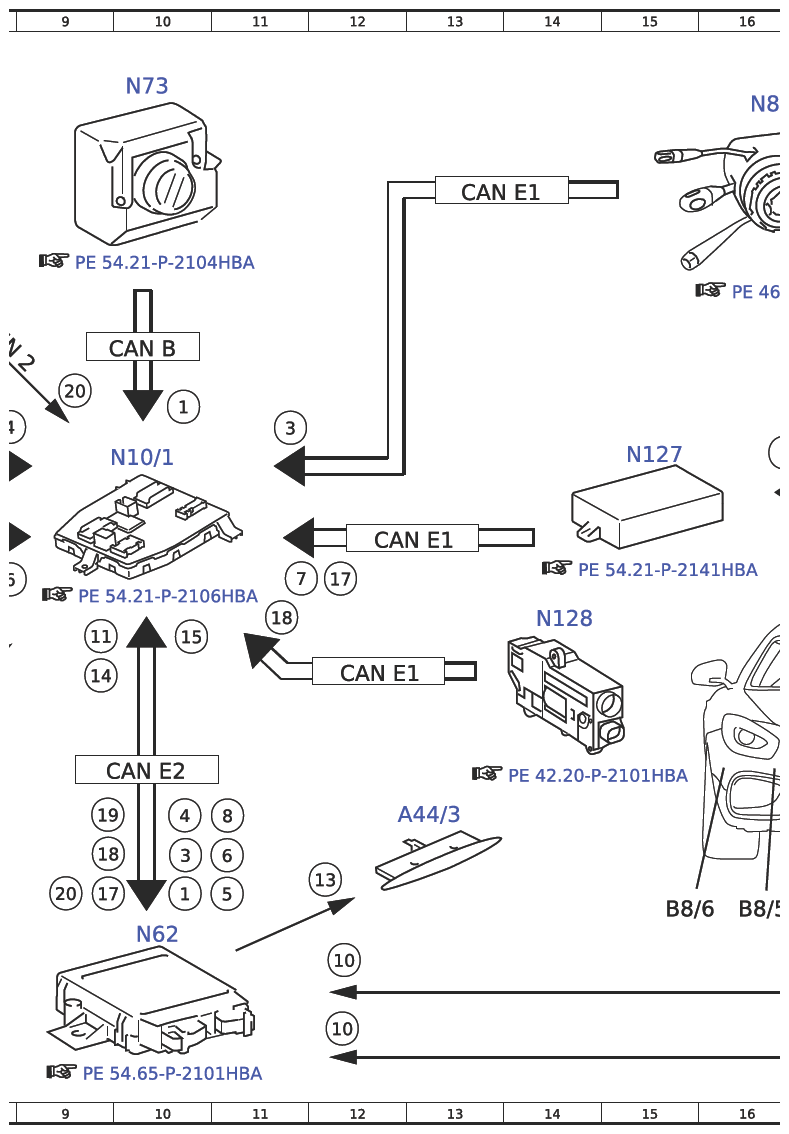

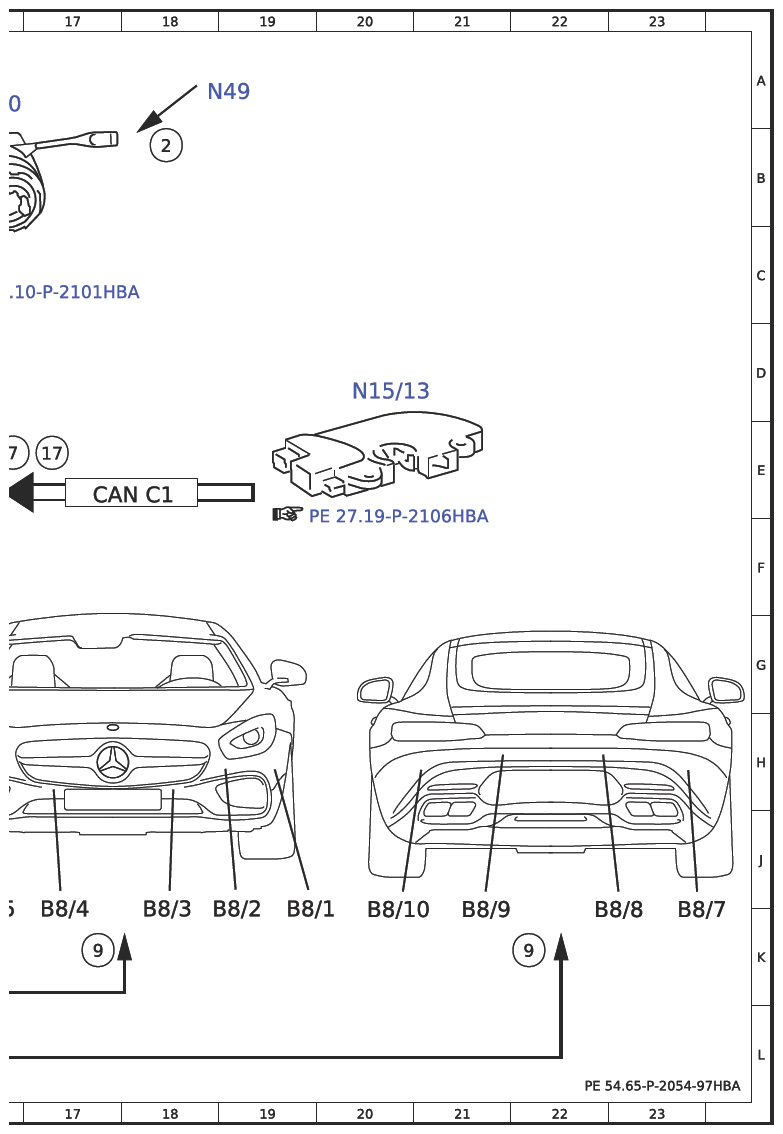

Electrical Function Schematic Of Parking System - PE54.65-P-2054-97HBA
Model 190 up to 11/30/18
up to model year 2019
With Code 220 (PARKTRONIC system (PTS))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 10D |
| 1 | Circuit 15, status | 10J |
| 10 | Parking system distance sensors, signal | 12K |
| 10 | Parking system distance sensors, signal | 12L |
| 11 | Parking system status indication, request | 9G |
| 12 | Parking system status indicator, actuation | 7H |
| 13 | Parking system indicator, actuation | 12J |
| 14 | Parking system display, request | 2J |
| 14 | Parking system display, request | 4F |
| 14 | Parking system display, request | 9G |
| 15 | Warning tone, request | 3J |
| 15 | Warning tone, request | 4F |
| 15 | Warning tone, request | 10G |
| 16 | Speaker, actuation | 3K |
| 17 | Gear range, status | 9J |
| 17 | Gear range, status | 12F |
| 17 | Gear range, status | 17E |
| 18 | Parking brake, status | 9J |
| 18 | Parking brake, status | 11G |
| 19 | Parking system button, status | 9J |
| 19 | Parking system button, status | 8G |
| 2 | Steering wheel angle sensor, signal | 18B |
| 20 | Dusk setting, signal | 9J |
| 20 | Dusk setting, signal | 9D |
| 3 | Steering wheel angle, signal | 10J |
| 3 | Steering wheel angle, signal | 11E |
| 4 | Wheel rotation direction, signal | 2E |
| 4 | Wheel rotation direction, signal | 8E |
| 4 | Wheel rotation direction, signal | 10J |
| 4 | Wheel rotation direction, signal | 2J |
| 5 | Wheel speed, signal | 2E |
| 5 | Wheel speed, signal | 2J |
| 5 | Wheel speed, signal | 8E |
| 5 | Wheel speed, signal | 11J |
| 6 | Vehicle speed, signal | 3G |
| 6 | Vehicle speed, signal | 8F |
| 6 | Vehicle speed, signal | 11J |
| 7 | Gear range, status | 11F |
| 7 | Gear range, status | 16E |
| 8 | Reverse gear, status | 11J |
| 9 | Parking system distance sensors, actuation | 17K |
| 9 | Parking system distance sensors, actuation | 22K |
| A1 | Instrument cluster | 2K |
| A1p13 | Multifunction display | 1K |
| A44/3 | Rear parking system warning indicator | 13J |
| B38/2 | Rain/light sensor | 7C |
| B8/1 | Outer left front parking system distance sensor | 19K |
| B8/10 | Outer left rear parking system distance sensor | 20K |
| B8/2 | Center left front parking system distance sensor | 18K |
| B8/3 | Inner left front parking system distance sensor | 18K |
| B8/4 | Inner right front parking system distance sensor | 17K |
| B8/5 | Center right front parking system distance sensor | 16K |
| B8/6 | Outer right front parking system distance sensor | 15K |
| B8/7 | Outer right rear parking system distance sensor | 23K |
| B8/8 | Inner right rear parking system distance sensor | 22K |
| B8/9 | Inner left rear parking system distance sensor | 21K |
| CAN B | Interior CAN | 10D |
| CAN C1 | Drivetrain CAN | 17E |
| CAN E1 | Chassis CAN 1 | 2D |
| CAN E1 | Chassis CAN 1 | 5F |
| CAN E1 | Chassis CAN 1 | 4B |
| CAN E1 | Chassis CAN 1 | 12F |
| CAN E1 | Chassis CAN 1 | 13B |
| CAN E1 | Chassis CAN 1 | 12G |
| CAN E2 | Chassis CAN 2 | 10H |
| CAN HMI | User interface CAN | 2H |
| H4/61 | Instrument cluster speaker | 3J |
| LIN 1 | Instrument panel LIN | 8G |
| LIN 2 | Wiper/inside rearview mirror LIN | 8D |
| N10/1 | Front SAM control unit with fuse and relay module | 10E |
| N127 | Drivetrain control unit | 15E |
| N128 | Electric parking brake control unit | 14G |
| N15/13 | Double clutch transmission control unit | 20D |
| N30/4 | Electronic Stability Program control unit | 2A |
| N49 | Steering wheel angle sensor | 18A |
| N62 | Parking system control unit | 10K |
| N72/1 | Upper control panel control unit | 6J |
| N72/1s8 | Parking system button | 7H |
| N73 | Electronic ignition switch control unit | 10A |
| N80 | Steering column module control unit | 16A |
| N93/9 | AMG gateway control unit | 2E |
