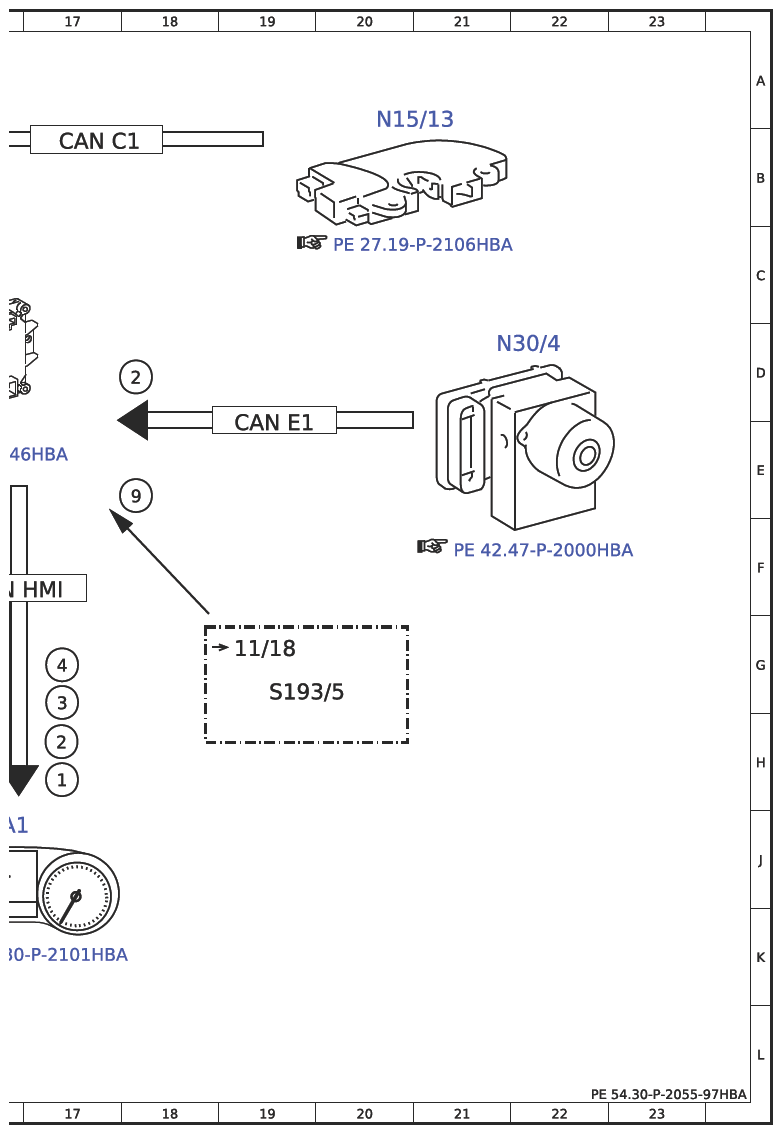

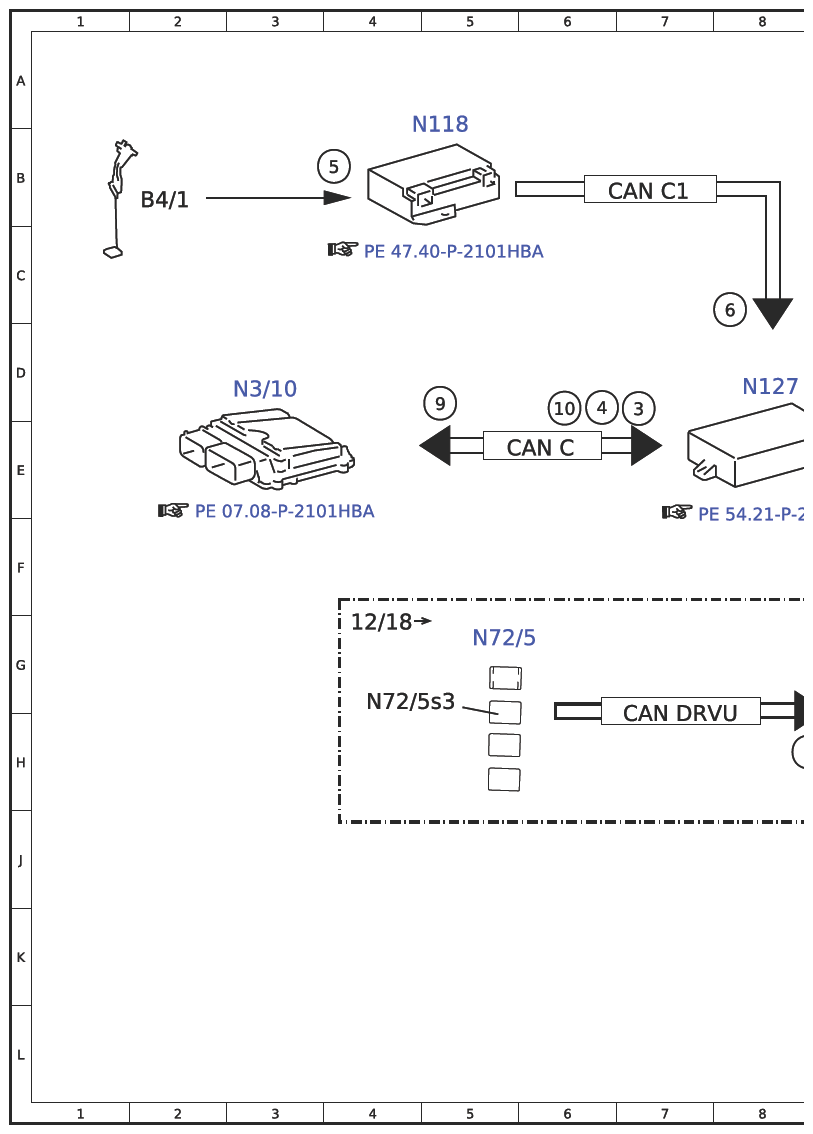

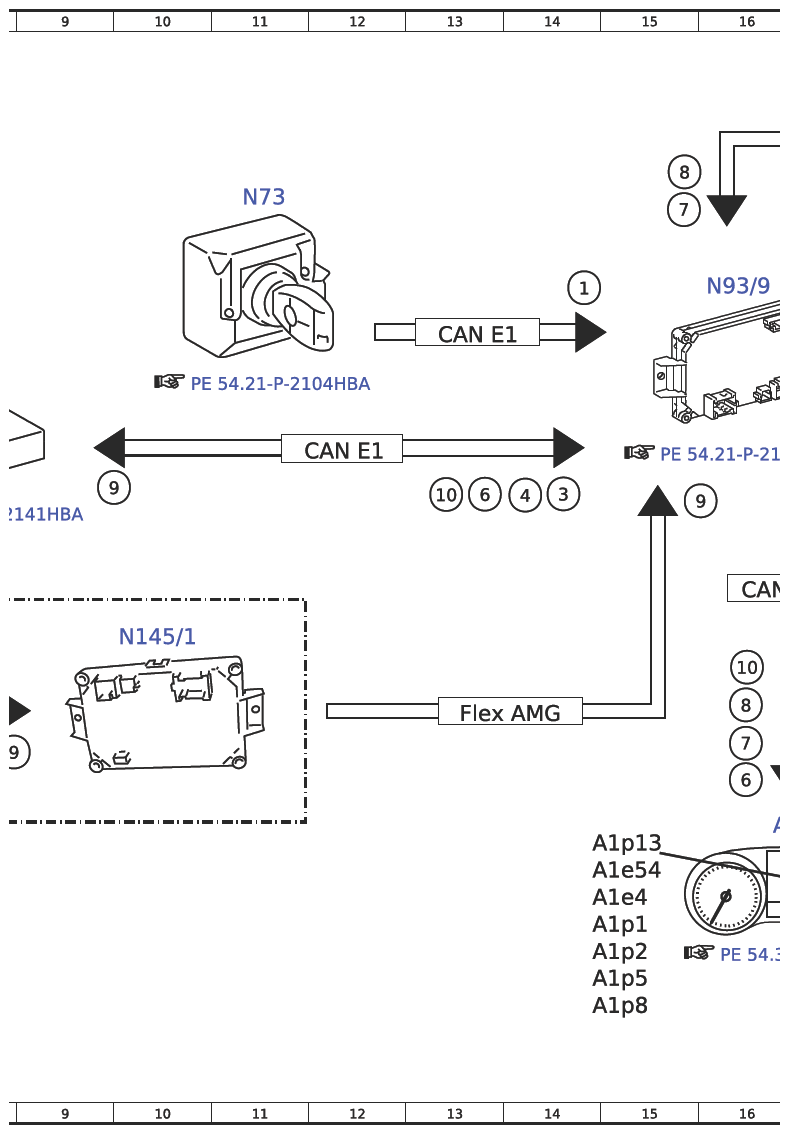

Electrical Function Schematic Of Instrument Cluster, Operating Condition Display - PE54.30-P-2055-97HBA
Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 17H |
| 1 | Circuit 15, status | 14C |
| 10 | ECO start/stop function, status | 13E |
| 10 | ECO start/stop function, status | 16G |
| 10 | ECO start/stop function, status | 6D |
| 2 | Wheel speed, signal | 18D |
| 2 | Wheel speed, signal | 17H |
| 3 | Engine speed, signal | 14E |
| 3 | Engine speed, signal | 17G |
| 3 | Engine speed, signal | 7D |
| 4 | Coolant temperature, signal | 14E |
| 4 | Coolant temperature, signal | 17G |
| 4 | Coolant temperature, signal | 6D |
| 5 | Fuel tank fuel level indicator fill level sensor, signal | 4B |
| 6 | Fuel level, signal | 13E |
| 6 | Fuel level, signal | 16H |
| 6 | Fuel level, signal | 8C |
| 7 | Gear stage, signal | 16H |
| 7 | Gear stage, signal | 15B |
| 8 | Transmission mode, signal | 16G |
| 8 | Transmission mode, signal | 15B |
| 9 | ECO start/stop function button, status | 18E |
| 9 | ECO start/stop function button, status | 9E |
| 9 | ECO start/stop function button, status | 5D |
| 9 | ECO start/stop function button, status | 8H |
| 9 | ECO start/stop function button, status | 15E |
| A1 | Instrument cluster | 16J |
| A1e4 | Fuel reserve indicator lamp | 14J |
| A1e54 | Coolant temperature warning lamp | 14J |
| A1p1 | Coolant temperature gauge | 14K |
| A1p13 | Multifunction display | 14J |
| A1p2 | Fuel level indicator | 14K |
| A1p5 | Tachometer | 14K |
| A1p8 | Speedometer | 14L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 2B |
| CAN C | Engine CAN | 6E |
| CAN C1 | Drivetrain CAN | 7B |
| CAN C1 | Drivetrain CAN | 17B |
| CAN DRVU | Drive Unit CAN | 7H |
| CAN E1 | Chassis CAN 1 | 19E |
| CAN E1 | Chassis CAN 1 | 13D |
| CAN E1 | Chassis CAN 1 | 12E |
| CAN HMI | User interface CAN | 16F |
| Flex AMG | AMG FlexRay | 13H |
| N118 | Fuel pump control unit | 4B |
| N127 | Drivetrain control unit | 8D |
| N145/1 | Drive unit control unit | 10G |
| N15/13 | Double clutch transmission control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 3D |
| N30/4 | Electronic Stability Program control unit | 22D |
| N72/5 | Right lower control panel | 5G |
| N72/5s3 | ECO start/stop function button | 4G |
| N73 | Electronic ignition switch control unit | 11B |
| N93/9 | AMG gateway control unit | 16C |
| S193/5 | ECO start/stop function button | 19G |
