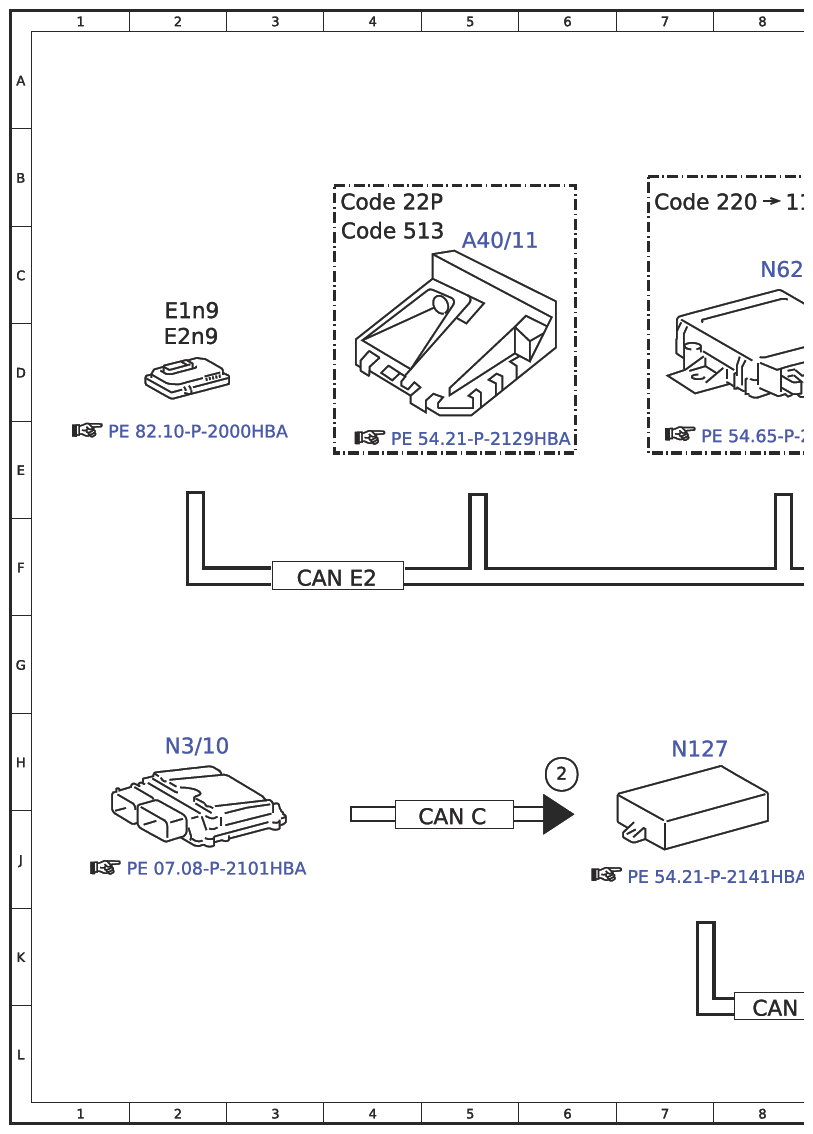

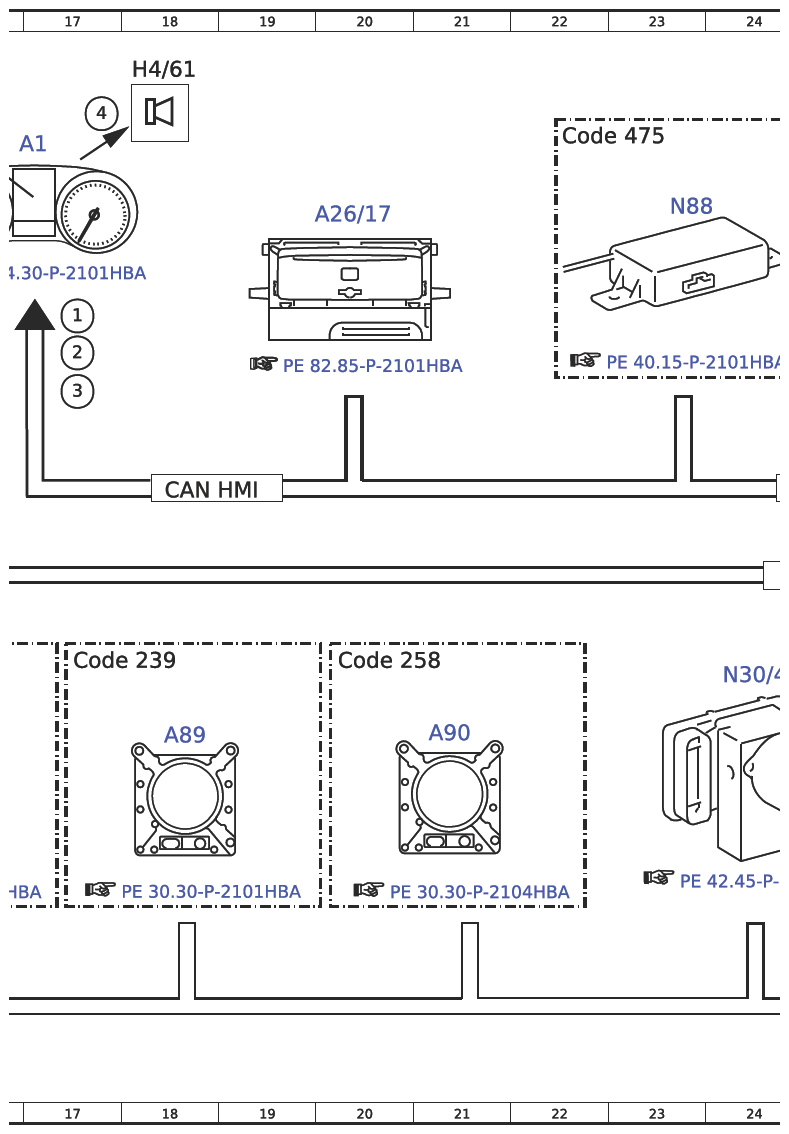

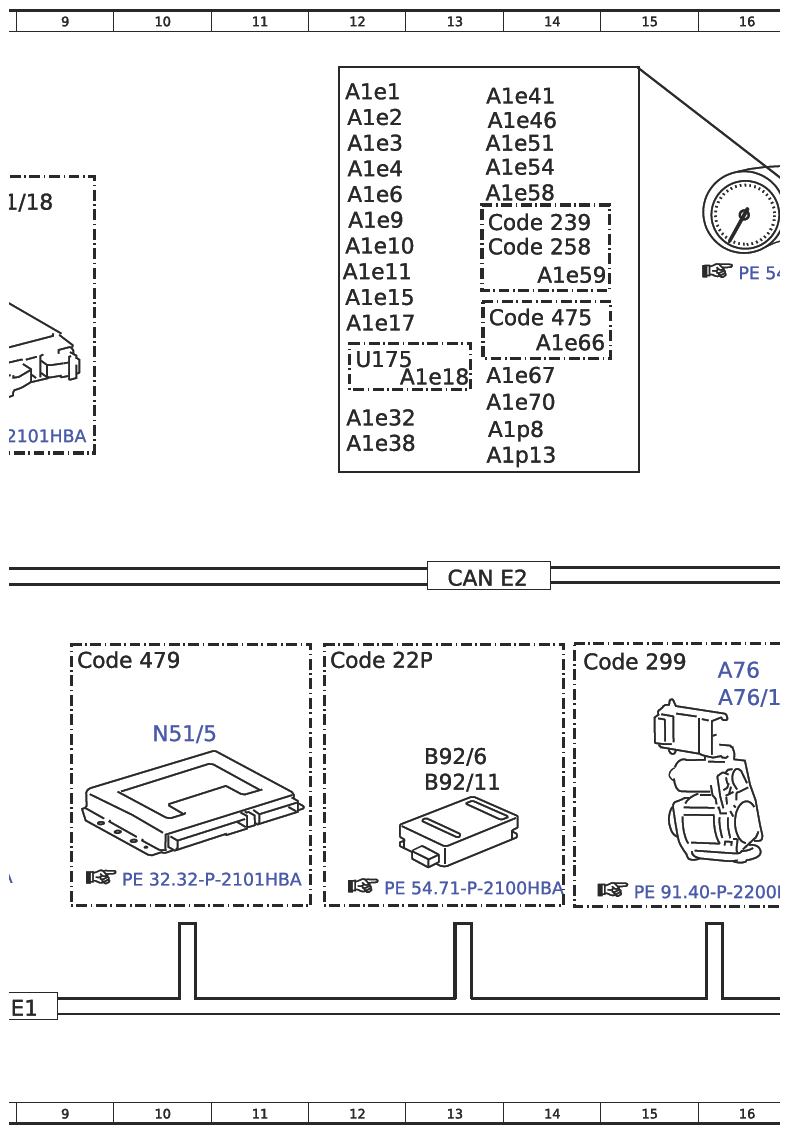

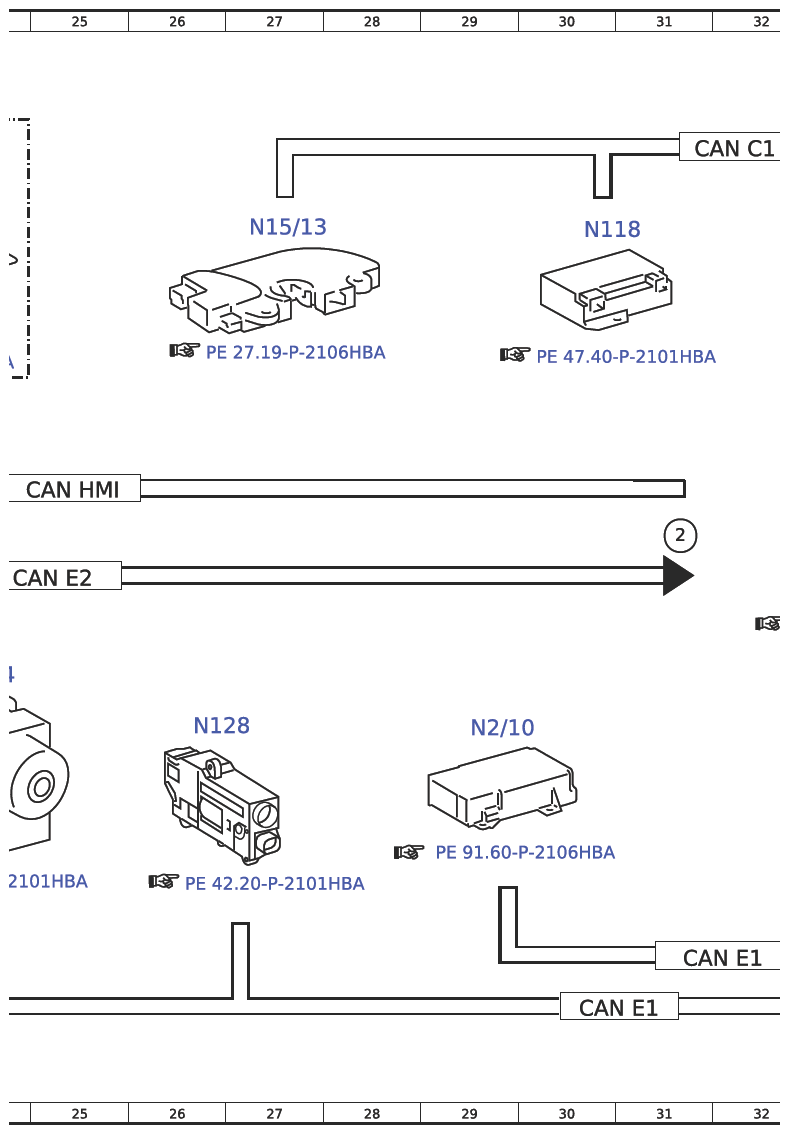

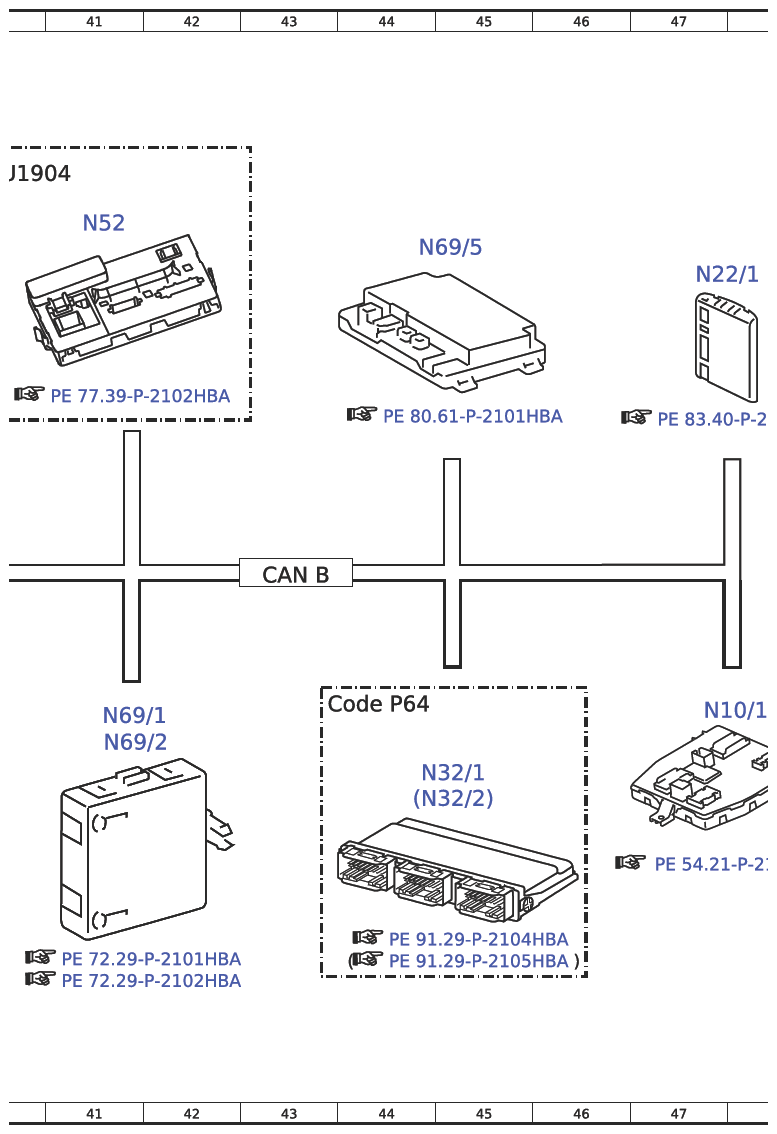

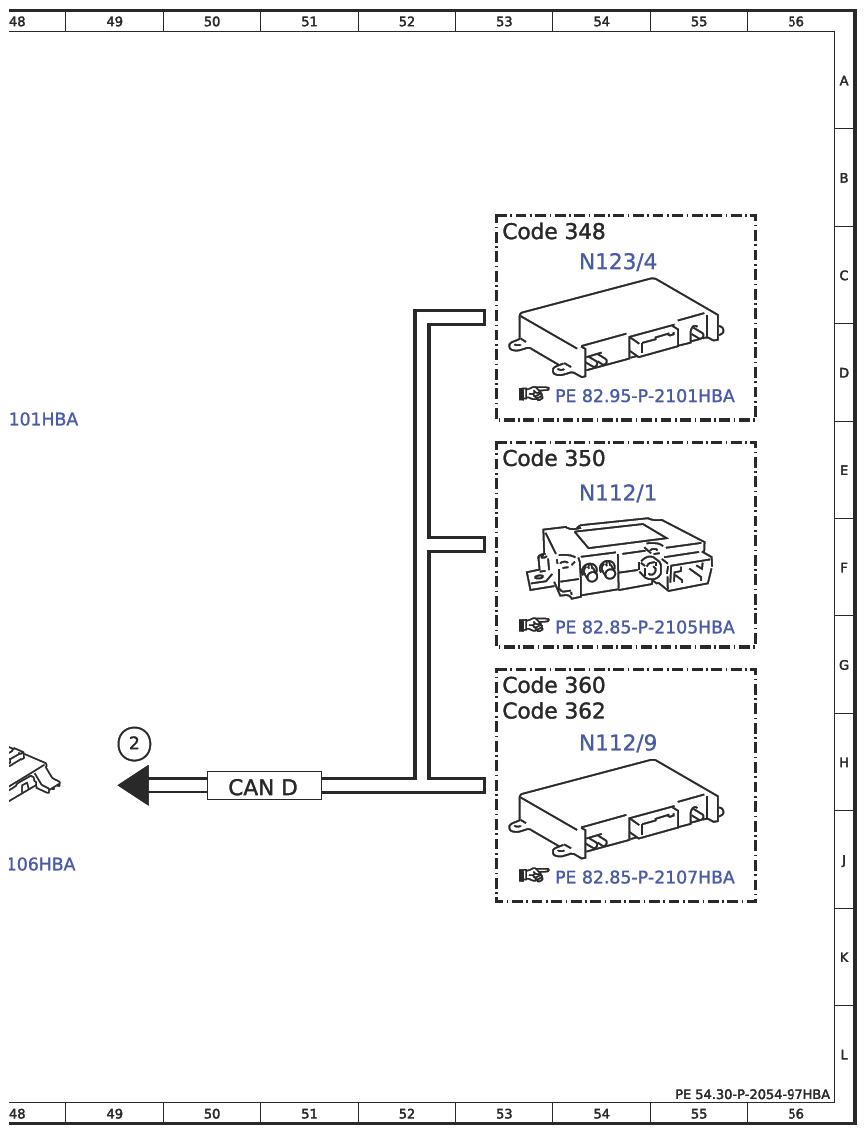

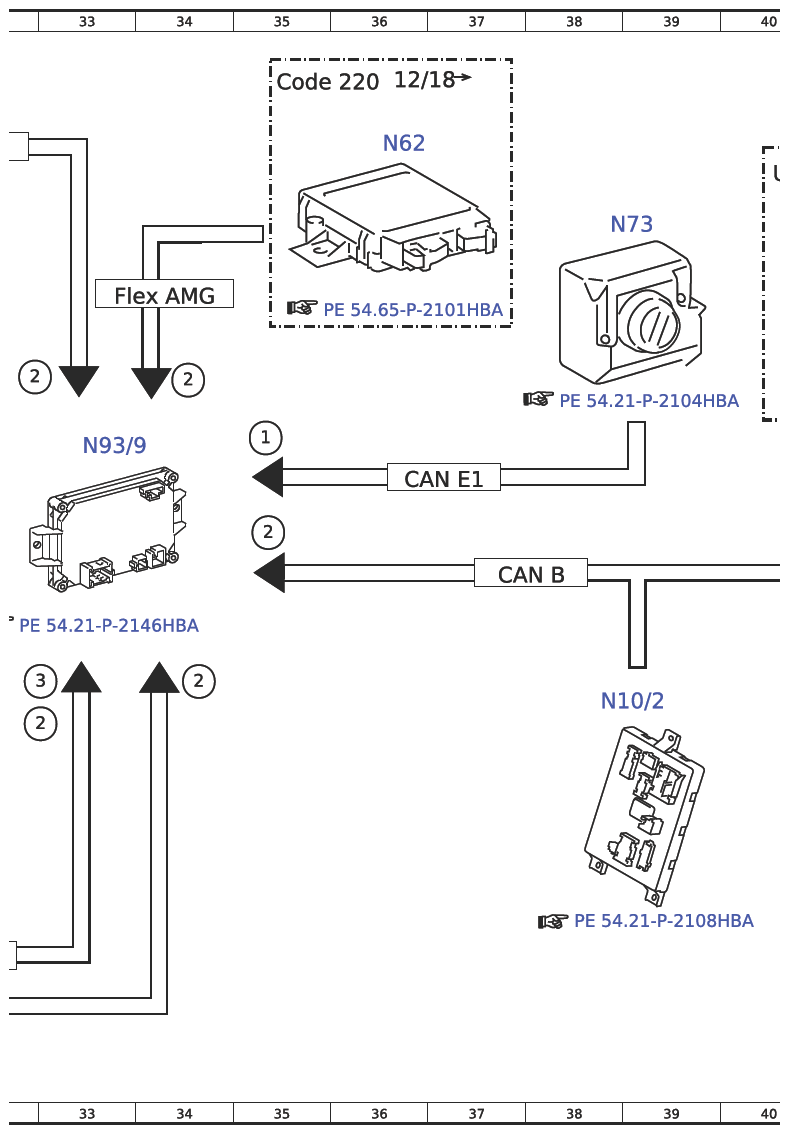

Electrical Function Schematic Of Instrument Cluster, Indicator/Warning Message - PE54.30-P-2054-97HBA
Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 17C |
| 1 | Circuit 15, status | 35E |
| 2 | Instrument cluster, message | 6H |
| 2 | Instrument cluster, message | 34G |
| 2 | Instrument cluster, message | 49H |
| 2 | Instrument cluster, message | 17D |
| 2 | Instrument cluster, message | 35F |
| 2 | Instrument cluster, message | 31F |
| 2 | Instrument cluster, message | 32D |
| 2 | Instrument cluster, message | 32H |
| 2 | Instrument cluster, message | 34D |
| 3 | Seat belt buckle switch, status | 32G |
| 3 | Seat belt buckle switch, status | 17D |
| 4 | Speaker, actuation | 17A |
| A1 | Instrument cluster | 17B |
| A1e1 | Left turn signal indicator light | 12A |
| A1e10 | Parking brake indicator lamp | 12C |
| A1e11 | Parking brake indicator lamp | 12C |
| A1e15 | Supplemental restraint system indicator lamp | 12C |
| A1e17 | Antilock brake system indicator lamp | 12D |
| A1e18 | Rear fog lamp indicator lamp | 13D |
| A1e2 | Right turn signal indicator light | 12A |
| A1e3 | High beam indicator lamp | 12B |
| A1e32 | ESP®/ASR OFF warning lamp | 12E |
| A1e38 | Standing lamps indicator lamp | 12E |
| A1e4 | Fuel reserve indicator lamp | 12B |
| A1e41 | Electronic Stability Program warning lamp | 14A |
| A1e46 | ESP SPORT indicator lamp | 14A |
| A1e51 | Brake system warning lamp | 14B |
| A1e54 | Coolant temperature warning lamp | 14B |
| A1e58 | Engine diagnosis indicator lamp | 14B |
| A1e59 | DISTRONIC warning lamp | 14C |
| A1e6 | Brake fluid and parking brake indicator lamp | 12B |
| A1e66 | Tire pressure monitor warning lamp | 14D |
| A1e67 | Low beam indicator lamp | 14D |
| A1e70 | Power steering warning lamp | 14D |
| A1e9 | Seat belt warning lamp | 12C |
| A1p13 | Multifunction display | 14E |
| A1p8 | Speedometer | 14E |
| A26/17 | Head unit | 20B |
| A40/11 | Multifunction camera | 5C |
| A76 | Left reversible emergency tensioning retractor | 16G |
| A76/1 | Right reversible emergency tensioning retractor | 16G |
| A89 | DISTRONIC electric controller unit | 18H |
| A90 | COLLISION PREVENTION ASSIST controller unit | 21H |
| B92/11 | Left outer rear bumper integrated radar sensor | 13H |
| B92/6 | Right outer rear bumper integrated radar sensor | 13H |
| CAN B | Interior CAN | 37F |
| CAN B | Interior CAN | 43F |
| CAN C | Engine CAN | 5J |
| CAN C1 | Drivetrain CAN | 32B |
| CAN D | Diagnostic CAN | 50H |
| CAN E1 | Chassis CAN 1 | 30L |
| CAN E1 | Chassis CAN 1 | 8L |
| CAN E1 | Chassis CAN 1 | 31K |
| CAN E1 | Chassis CAN 1 | 37E |
| CAN E2 | Chassis CAN 2 | 25F |
| CAN E2 | Chassis CAN 2 | 13F |
| CAN E2 | Chassis CAN 2 | 3F |
| CAN HMI | User interface CAN | 25E |
| CAN HMI | User interface CAN | 18E |
| Code 220 | PARKTRONIC | 7B |
| Code 220 | PARKTRONIC | 35A |
| Code 22P | Track package | 12G |
| Code 22P | Track package | 4B |
| Code 239 | DISTRONIC PLUS | 17G |
| Code 239 | DISTRONIC PLUS | 13C |
| Code 258 | COLLISION PREVENTION ASSIST | 20G |
| Code 258 | COLLISION PREVENTION ASSIST | 13C |
| Code 299 | PRE-SAFE® system | 14G |
| Code 348 | Emergency call/assistance system | 53C |
| Code 350 | Ecall Europe emergency call system | 53E |
| Code 360 | HERMES UMTS | 53G |
| Code 362 | HERMES LTE | 53H |
| Code 475 | Tire pressure monitor | 13D |
| Code 475 | Tire pressure monitor | 22B |
| Code 479 | AMG RIDE CONTROL Performance suspension | 9G |
| Code 513 | Traffic sign recognition | 4C |
| Code P64 | Memory package | 43G |
| E1n9 | Left headlamp control unit | 2C |
| E2n9 | Right headlamp control unit | 2D |
| Flex AMG | AMG FlexRay | 34C |
| H4/61 | Instrument cluster speaker | 18A |
| N10/1 | Front SAM control unit with fuse and relay module | 47H |
| N10/2 | Rear SAM control unit with fuse and relay module | 38G |
| N112/1 | Telematics services communication module | 54E |
| N112/9 | HERMES control unit | 54H |
| N118 | Fuel pump control unit | 30C |
| N123/4 | Emergency call system control unit | 54C |
| N127 | Drivetrain control unit | 7H |
| N128 | Electric parking brake control unit | 26H |
| N15/13 | Double clutch transmission control unit | 27C |
| N2/10 | Supplemental restraint system control unit | 29H |
| N22/1 | Climate control control unit | 47C |
| N3/10 | ME-SFI [ME] control unit | 2H |
| N30/4 | Electronic Stability Program control unit | 24G |
| N32/1 | Driver seat control unit | 45H |
| N32/2 | Front passenger seat control unit | 44H |
| N51/5 | Adaptive damping system control unit | 10H |
| N52 | Soft top control control unit | 41C |
| N62 | Parking system control unit | 8C |
| N62 | Parking system control unit | 36B |
| N69/1 | Left door control unit | 41H |
| N69/2 | Right door control unit | 41H |
| N69/5 | KEYLESS-GO control unit | 44C |
| N73 | Electronic ignition switch control unit | 38C |
| N88 | Tire pressure monitor control unit | 23B |
| N93/9 | AMG gateway control unit | 33E |
| U175 | Not valid for USA and Canada | 12D |
| U1904 | Valid for model 190.4 | 40B |
