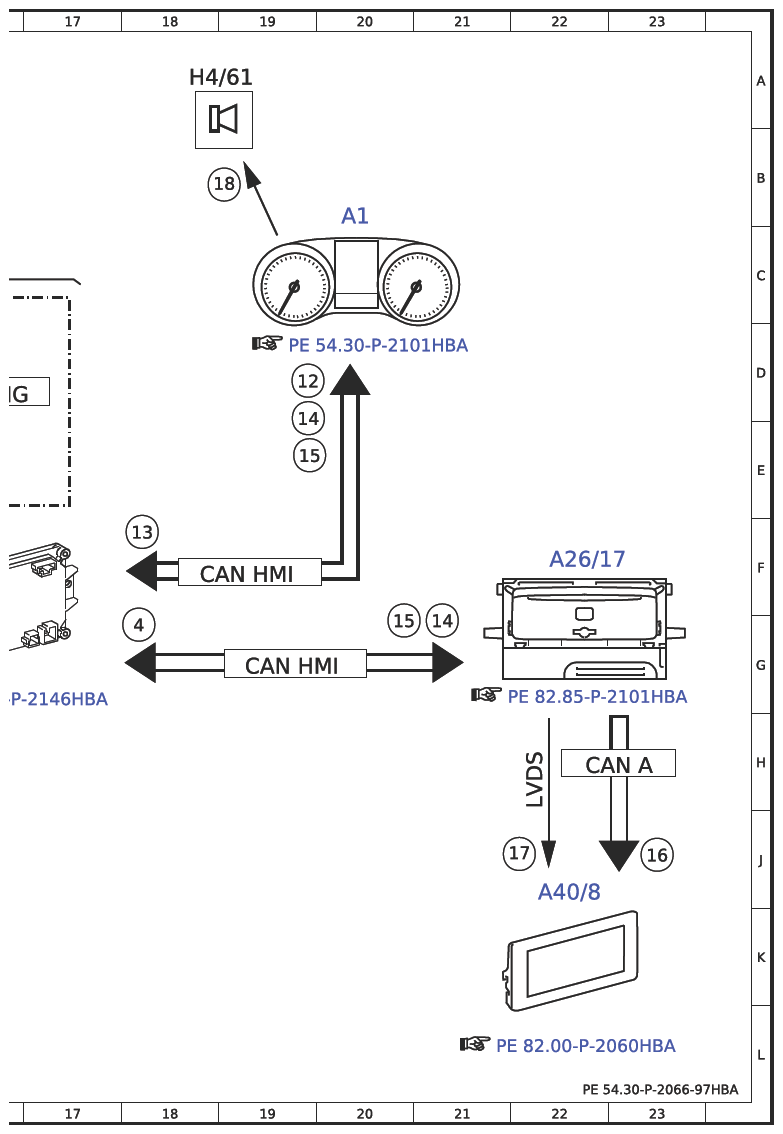

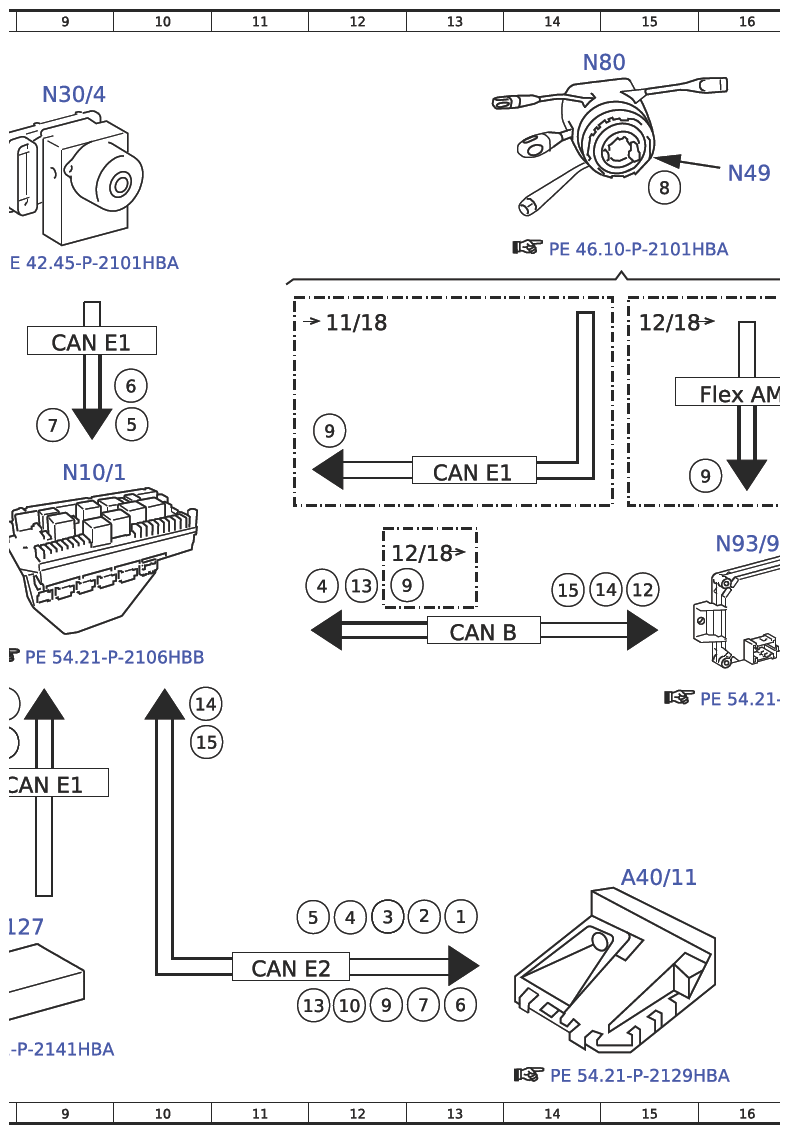

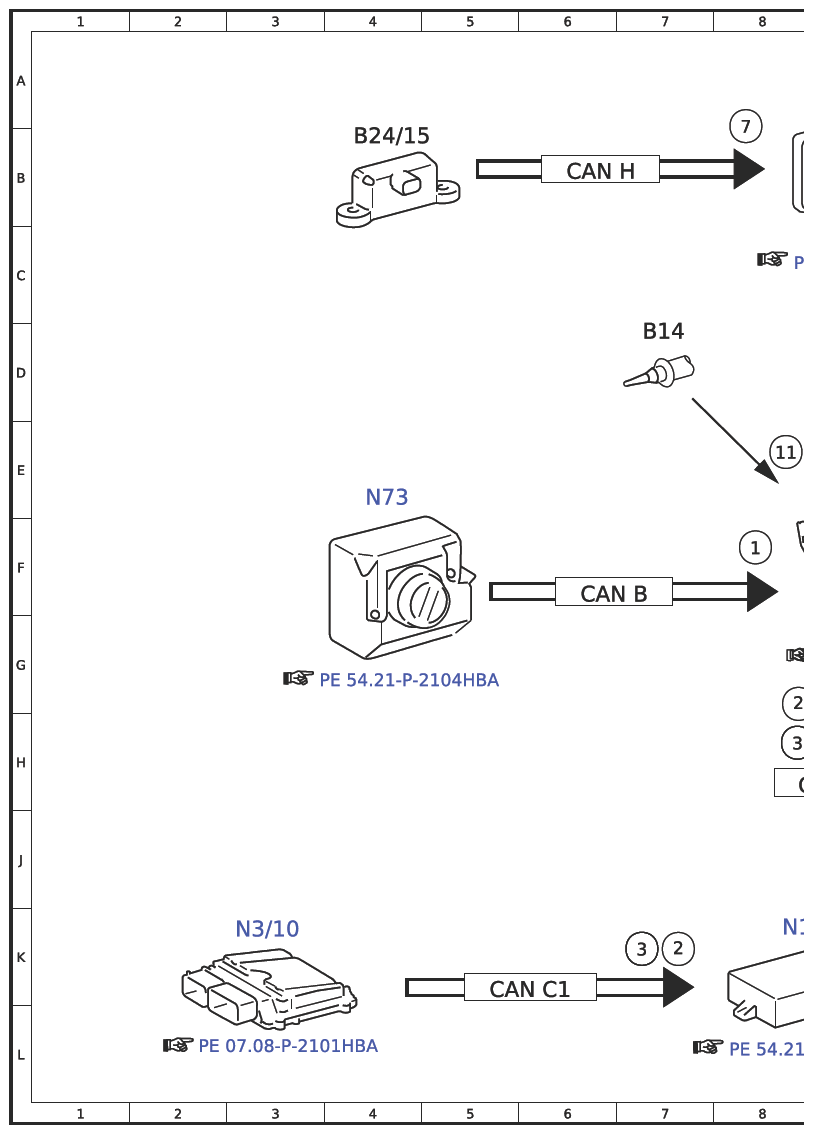

Electrical Function Schematic For Traffic Sign Assist - PE54.30-P-2066-97HBA
Model 190 With Code 513 (Speed Limit Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 13K |
| 1 | Circuit 15, status | 8F |
| 10 | Wiper status, signal | 12L |
| 11 | Outside temperature sensor, signal | 8E |
| 12 | Outside temperature, signal | 15F |
| 12 | Outside temperature, signal | 19D |
| 13 | Displayed outside temperature, signal | 18F |
| 13 | Displayed outside temperature, signal | 12F |
| 13 | Displayed outside temperature, signal | 11L |
| 14 | Road sign display, request | 21G |
| 14 | Road sign display, request | 10G |
| 14 | Road sign display, request | 14F |
| 14 | Road sign display, request | 19E |
| 15 | Warning and system messages, request | 20G |
| 15 | Warning and system messages, request | 10H |
| 15 | Warning and system messages, request | 14F |
| 15 | Warning and system messages, request | 19E |
| 16 | Audio/COMAND display, actuation | 23J |
| 17 | Low voltage differential signal video signal data transfer, signal | 22J |
| 18 | Speaker, actuation | 19B |
| 2 | Engine running, signal | 13K |
| 2 | Engine running, signal | 7K |
| 2 | Engine running, signal | 8G |
| 3 | Drivetrain operational, signal | 12K |
| 3 | Drivetrain operational, signal | 7K |
| 3 | Drivetrain operational, signal | 8H |
| 4 | Map data, signal | 18G |
| 4 | Map data, signal | 12K |
| 4 | Map data, signal | 12F |
| 5 | Wheel speed, signal | 12K |
| 5 | Wheel speed, signal | 10E |
| 6 | Wheel rotation direction, signal | 13L |
| 6 | Wheel rotation direction, signal | 10D |
| 7 | Turn rate, lateral and longitudinal acceleration sensor, signal | 13L |
| 7 | Turn rate, lateral and longitudinal acceleration sensor, signal | 9E |
| 7 | Turn rate, lateral and longitudinal acceleration sensor, signal | 8B |
| 8 | Steering wheel angle sensor, signal | 15B |
| 9 | Steering wheel angle, signal | 12L |
| 9 | Steering wheel angle, signal | 12E |
| 9 | Steering wheel angle, signal | 12F |
| 9 | Steering wheel angle, signal | 16E |
| A1 | Instrument cluster | 20B |
| A26/17 | Head unit | 22F |
| A40/11 | Multifunction camera | 15J |
| A40/8 | Audio/COMAND display | 22J |
| B14 | Outside temperature sensor | 7D |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 4B |
| CAN A | Telematics CAN | 22H |
| CAN B | Interior CAN | 13G |
| CAN B | Interior CAN | 6F |
| CAN C1 | Drivetrain CAN | 5K |
| CAN E1 | Chassis CAN 1 | 9D |
| CAN E1 | Chassis CAN 1 | 9H |
| CAN E1 | Chassis CAN 1 | 13E |
| CAN E2 | Chassis CAN 2 | 11K |
| CAN H | Vehicle dynamics CAN | 6B |
| CAN HMI | User interface CAN | 19F |
| CAN HMI | User interface CAN | 19G |
| Flex AMG | AMG FlexRay | 16D |
| H4/61 | Instrument cluster speaker | 18A |
| LVDS | Low voltage differential signal | 22H |
| N10/1 | Front SAM control unit with fuse and relay module | 9E |
| N127 | Drivetrain control unit | 8K |
| N3/10 | ME-SFI [ME] control unit | 3K |
| N30/4 | Electronic Stability Program control unit | 9A |
| N49 | Steering wheel angle sensor | 16B |
| N73 | Electronic ignition switch control unit | 4E |
| N80 | Steering column module control unit | 14A |
| N93/9 | AMG gateway control unit | 16F |
