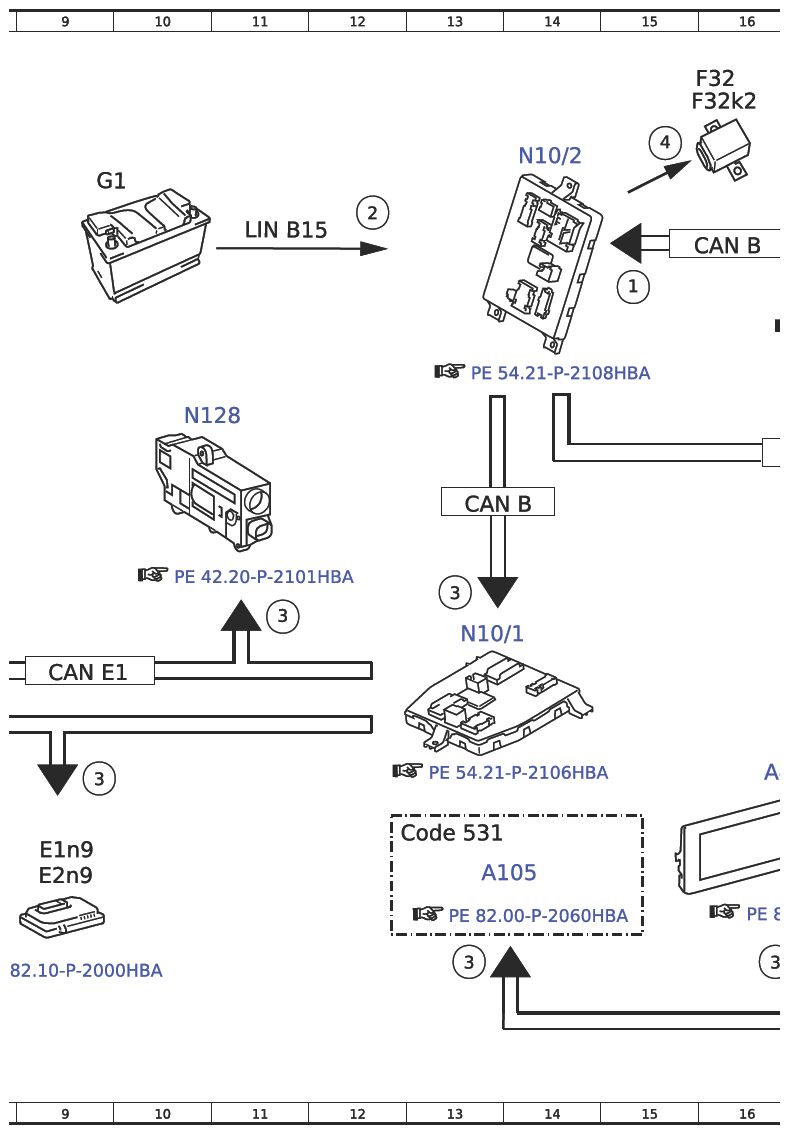

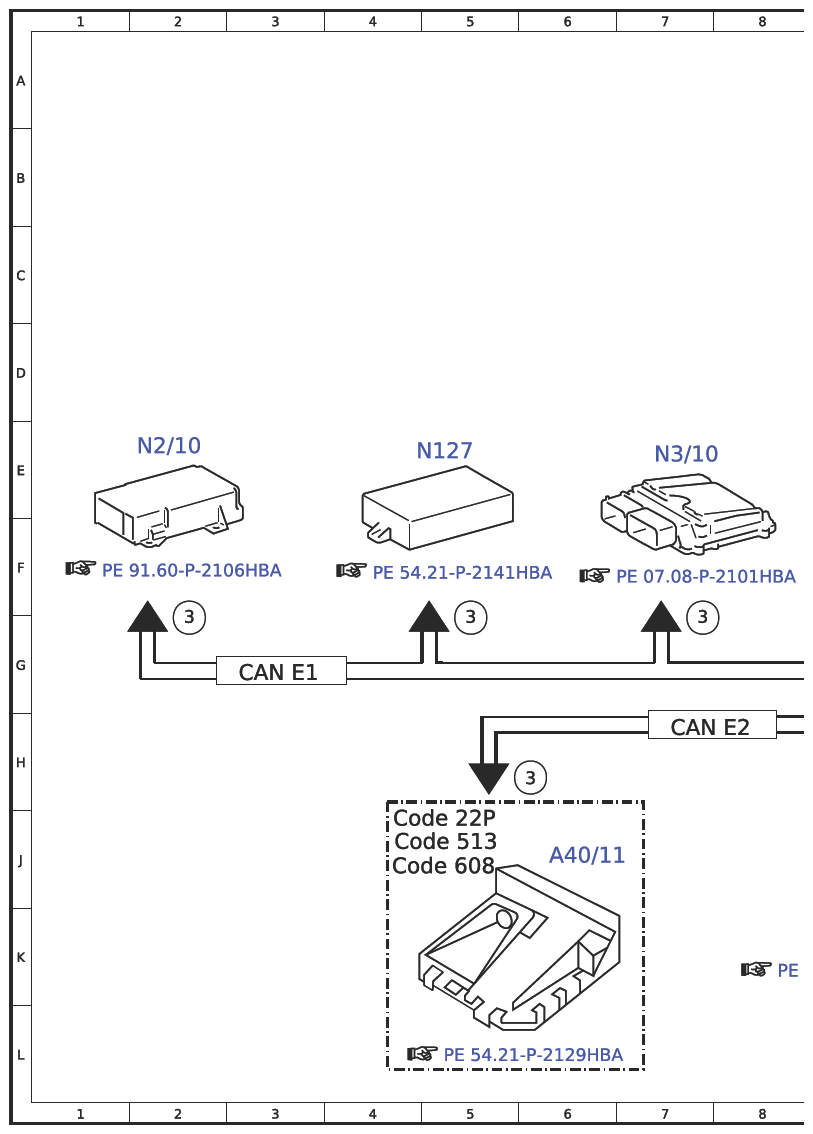

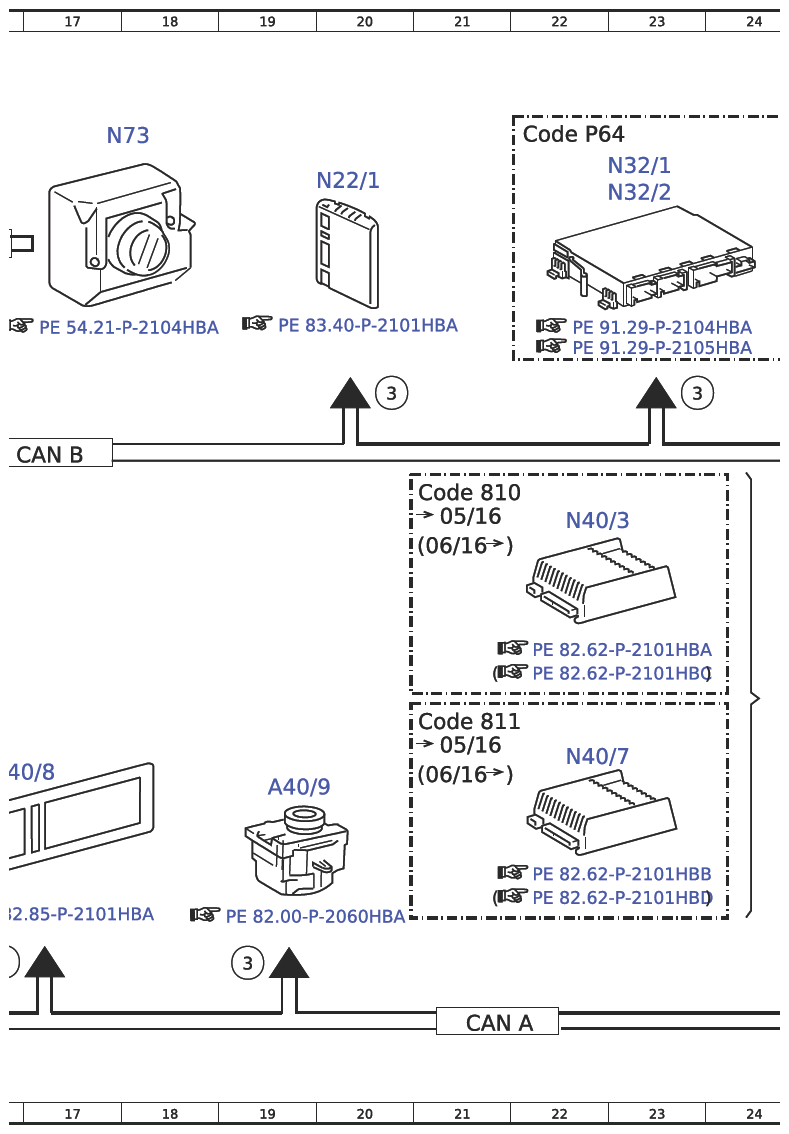

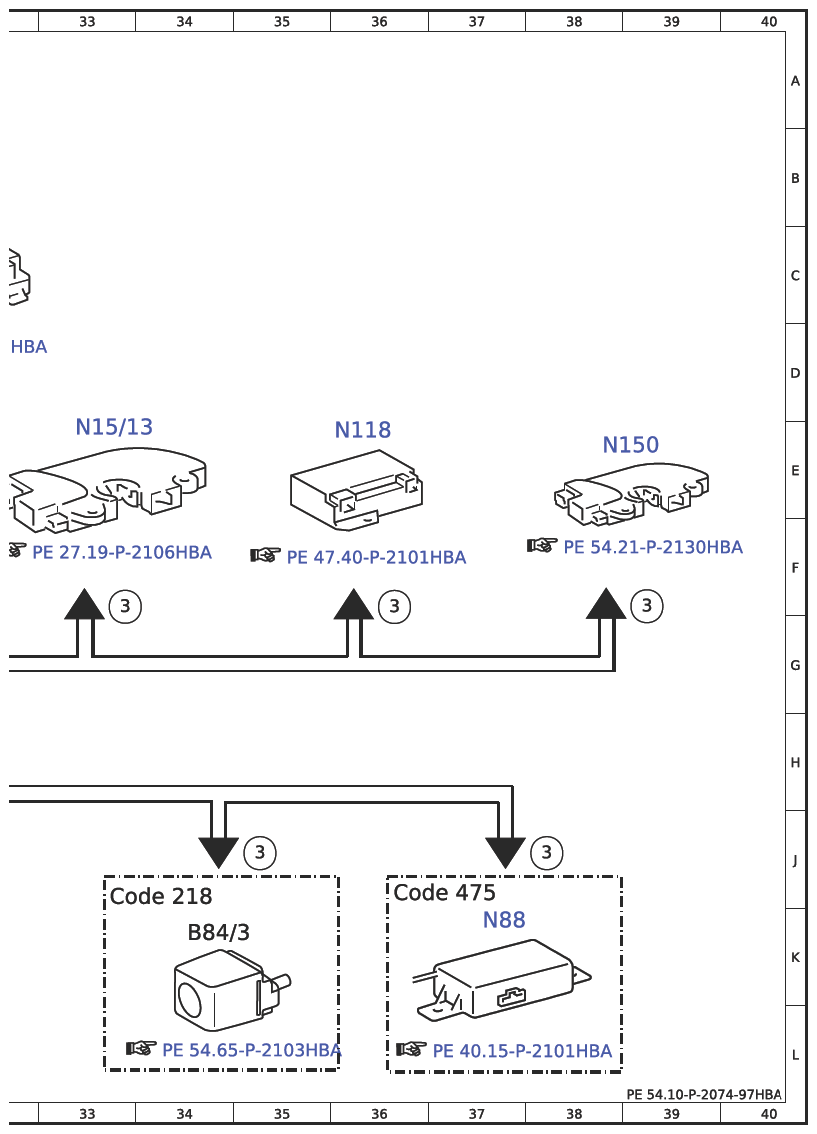

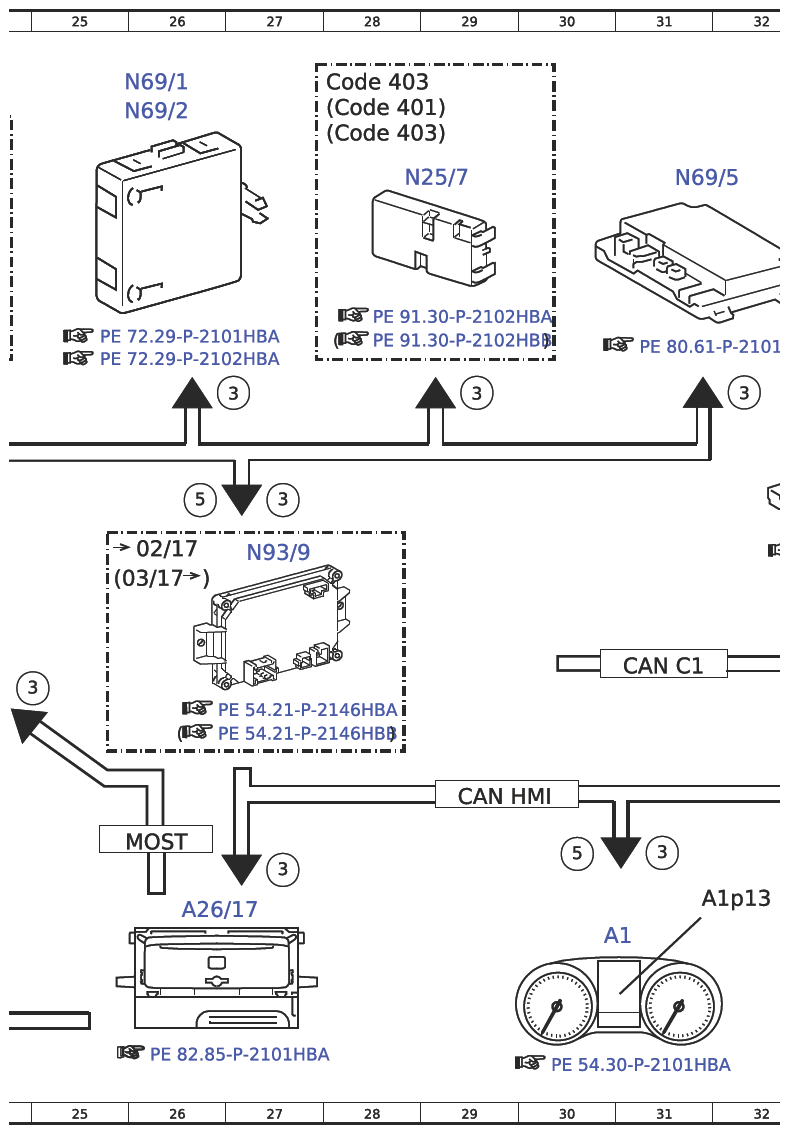

Electrical Function Schematic For No-Load Current Management - PE54.10-P-2074-97HBA
Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 15C |
| 2 | On-board electrical system battery, signal | 12B |
| 3 | No-load current shutoff, signal | 13F |
| 3 | No-load current shutoff, signal | 6H |
| 3 | No-load current shutoff, signal | 2G |
| 3 | No-load current shutoff, signal | 5G |
| 3 | No-load current shutoff, signal | 7G |
| 3 | No-load current shutoff, signal | 13K |
| 3 | No-load current shutoff, signal | 16K |
| 3 | No-load current shutoff, signal | 19K |
| 3 | No-load current shutoff, signal | 9H |
| 3 | No-load current shutoff, signal | 11G |
| 3 | No-load current shutoff, signal | 39F |
| 3 | No-load current shutoff, signal | 36F |
| 3 | No-load current shutoff, signal | 33F |
| 3 | No-load current shutoff, signal | 24G |
| 3 | No-load current shutoff, signal | 27J |
| 3 | No-load current shutoff, signal | 31J |
| 3 | No-load current shutoff, signal | 35J |
| 3 | No-load current shutoff, signal | 38J |
| 3 | No-load current shutoff, signal | 20D |
| 3 | No-load current shutoff, signal | 23D |
| 3 | No-load current shutoff, signal | 27E |
| 3 | No-load current shutoff, signal | 27D |
| 3 | No-load current shutoff, signal | 29D |
| 3 | No-load current shutoff, signal | 32D |
| 4 | Quiescent current cutout relay, actuation | 15B |
| 5 | Instrument cluster message, request | 30J |
| 5 | Instrument cluster message, request | 26E |
| A1 | Instrument cluster | 30K |
| A105 | Touchpad | 13J |
| A1p13 | Multifunction display | 31J |
| A26/17 | Head unit | 26K |
| A40/11 | Multifunction camera | 6J |
| A40/8 | Audio/COMAND display | 16H |
| A40/9 | Audio/COMAND control panel | 19H |
| B84/3 | Backup camera | 34K |
| CAN A | Telematics CAN | 21L |
| CAN B | Interior CAN | 16C |
| CAN B | Interior CAN | 13E |
| CAN B | Interior CAN | 17E |
| CAN C1 | Drivetrain CAN | 31G |
| CAN E1 | Chassis CAN 1 | 3G |
| CAN E1 | Chassis CAN 1 | 9G |
| CAN E2 | Chassis CAN 2 | 7H |
| CAN HMI | User interface CAN | 29H |
| Code 218 | Backup camera | 33J |
| Code 22P | Track package | 4J |
| Code 401 | Seat climate control for driver and front passenger | 28A |
| Code 403 | AIRSCARF system | 28A |
| Code 403 | AIRSCARF system | 28B |
| Code 475 | Tire pressure monitor | 36J |
| Code 513 | Traffic sign recognition | 4J |
| Code 531 | COMAND APS | 12J |
| Code 608 | Adaptive Highbeam Assist | 4J |
| Code 810 | Sound system | 21E |
| Code 811 | Advanced sound system | 21H |
| Code P64 | Memory package | 22B |
| E1n9 | Left headlamp control unit | 9J |
| E2n9 | Right headlamp control unit | 9J |
| F32 | Front Pre-Fuse | 16A |
| F32k2 | Quiescent current cutout relay | 16A |
| G1 | On-board electrical system battery | 9B |
| LIN B15 | Battery sensor LIN | 11C |
| MOST | Media Oriented System Transport | 26J |
| N10/1 | Front SAM control unit with fuse and relay module | 13G |
| N10/2 | Rear SAM control unit with fuse and relay module | 14B |
| N118 | Fuel pump control unit | 36E |
| N127 | Drivetrain control unit | 4E |
| N128 | Electric parking brake control unit | 10E |
| N15/13 | Double clutch transmission control unit | 33E |
| N150 | DIRECT SELECT INTERFACE | 38E |
| N2/10 | Supplemental restraint system control unit | 2E |
| N22/1 | Climate control control unit | 20B |
| N25/7 | AIRSCARF control unit | 29B |
| N3/10 | ME-SFI [ME] control unit | 7E |
| N32/1 | Driver seat control unit | 23B |
| N32/2 | Front passenger seat control unit | 23B |
| N40/3 | Sound system amplifier control unit | 22F |
| N40/7 | Advanced sound system amplifier control unit | 22H |
| N69/1 | Left door control unit | 26A |
| N69/2 | Right door control unit | 26A |
| N69/5 | KEYLESS-GO control unit | 31B |
| N73 | Electronic ignition switch control unit | 17B |
| N88 | Tire pressure monitor control unit | 37K |
| N93/9 | AMG gateway control unit | 27F |
