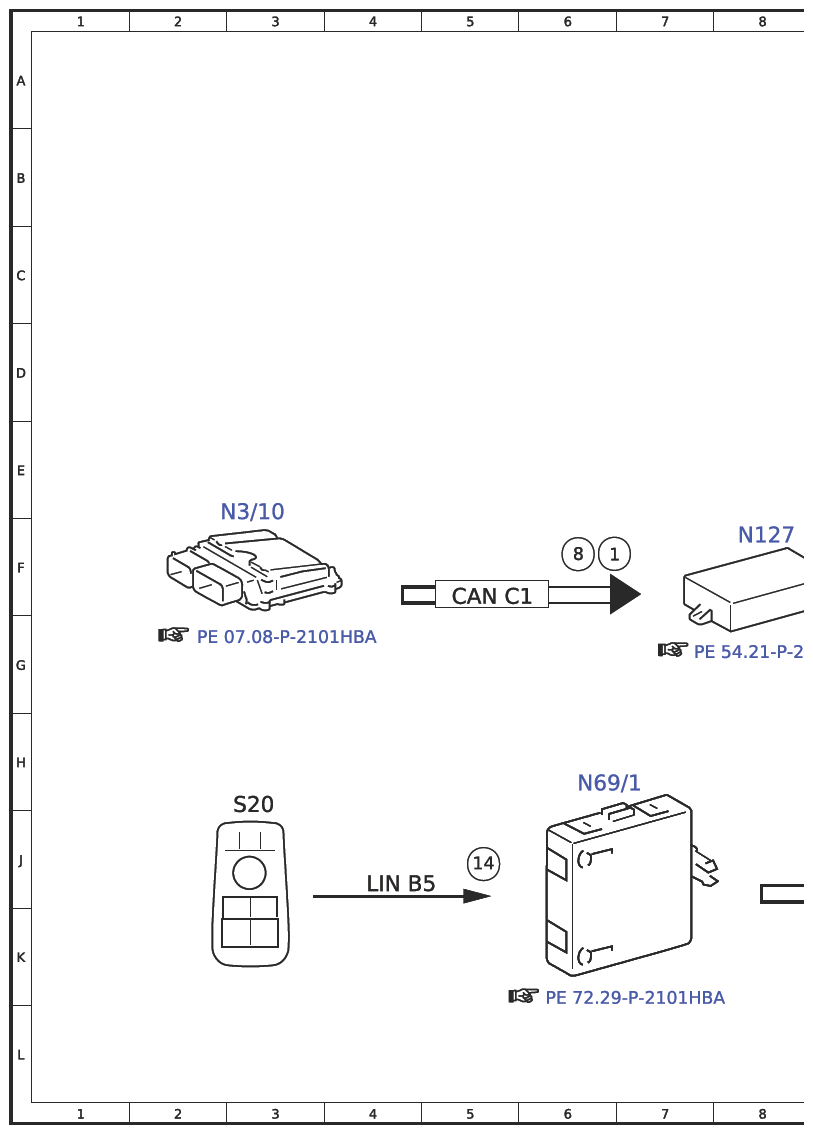

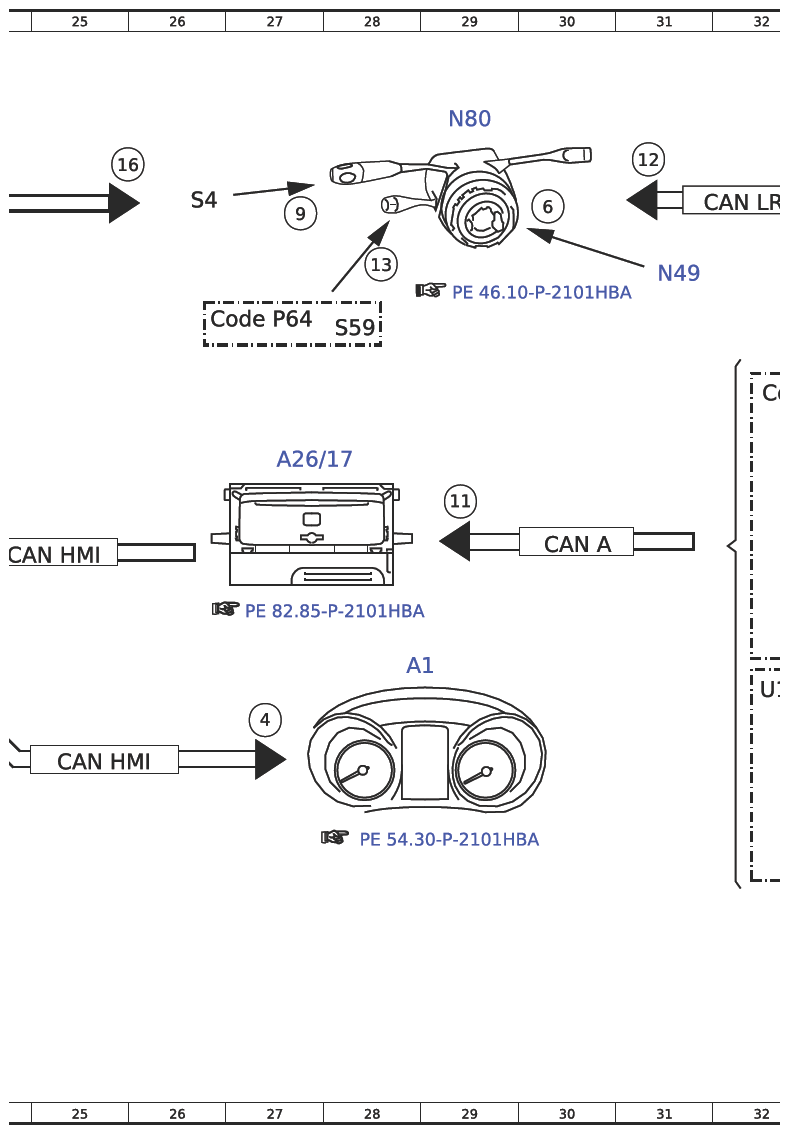

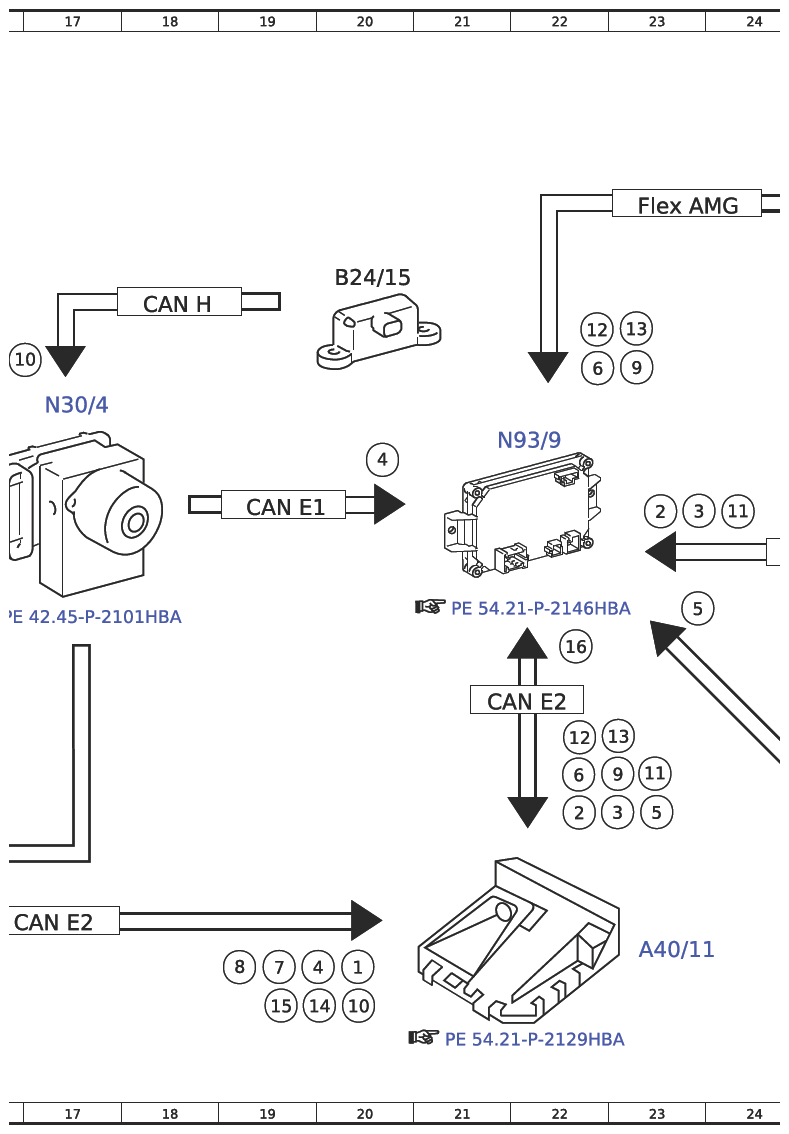

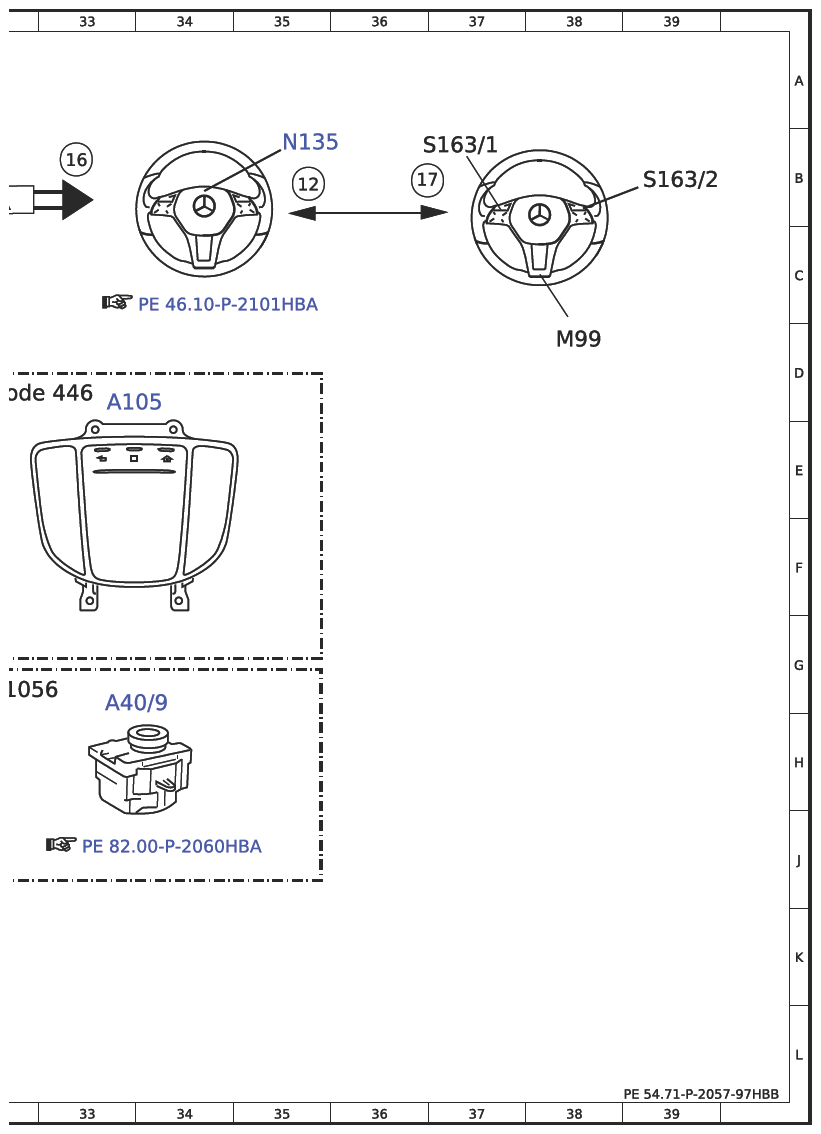

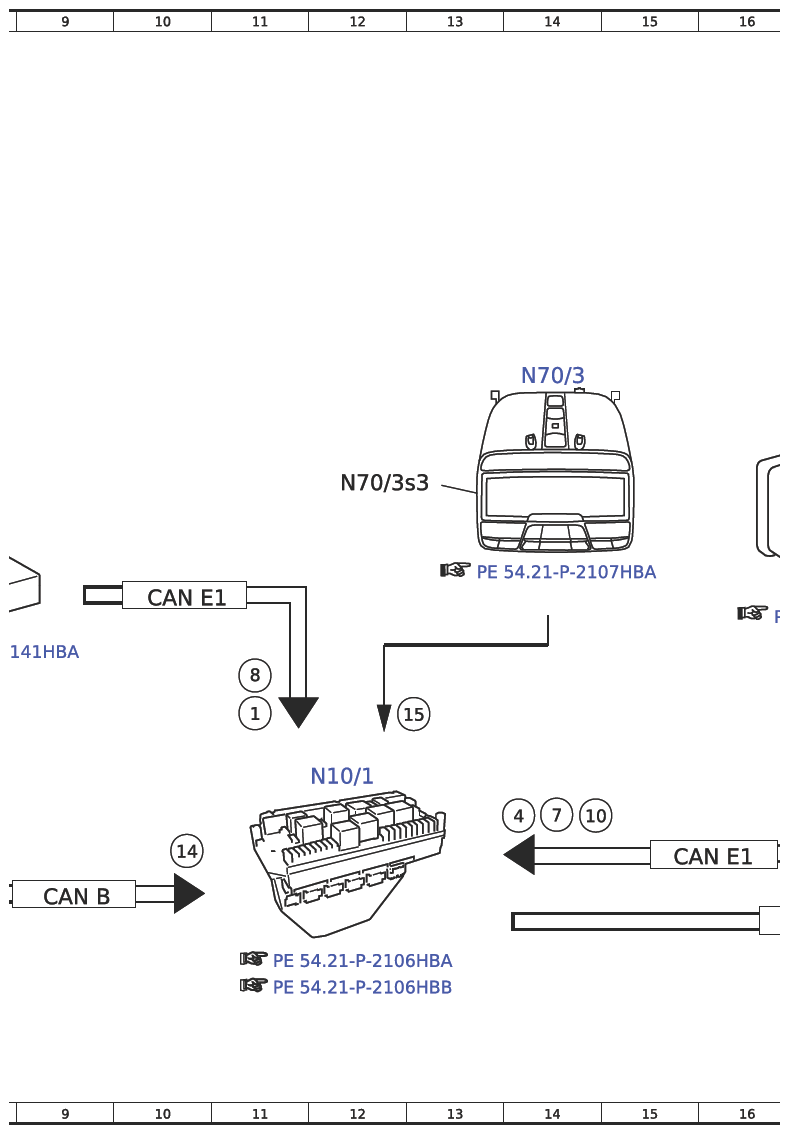

Electrical Function Schematic For Lane Keeping Assist - PE54.71-P-2057-97HBB
Model 190 as of 12/1/18
as of model year 2019
With Code 22P (Lane tracking package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 20K |
| 1 | Engine running, signal | 11H |
| 1 | Engine running, signal | 6F |
| 10 | Turn rate, lateral and longitudinal acceleration sensor, signal | 20L |
| 10 | Turn rate, lateral and longitudinal acceleration sensor, signal | 16D |
| 10 | Turn rate, lateral and longitudinal acceleration sensor, signal | 14J |
| 11 | Operation, signal | 29E |
| 11 | Operation, signal | 24E |
| 11 | Operation, signal | 23H |
| 12 | Multifunction steering wheel button group, signal | 22H |
| 12 | Multifunction steering wheel button group, signal | 31B |
| 12 | Multifunction steering wheel button group, signal | 35B |
| 12 | Multifunction steering wheel button group, signal | 22D |
| 13 | Steering column adjustment switch, status | 23H |
| 13 | Steering column adjustment switch, status | 28C |
| 13 | Steering column adjustment switch, status | 23D |
| 14 | Driver-side switch group, status | 5J |
| 14 | Driver-side switch group, status | 19L |
| 14 | Driver-side switch group, status | 10J |
| 15 | Automatic function switch, status | 19L |
| 15 | Automatic function switch, status | 13H |
| 16 | Steering wheel vibration motor, request | 22G |
| 16 | Steering wheel vibration motor, request | 33B |
| 16 | Steering wheel vibration motor, request | 25B |
| 17 | Steering wheel vibration motor, actuation | 36B |
| 2 | Lane Keeping Assist, status | 22J |
| 2 | Lane Keeping Assist, status | 23E |
| 3 | Lane Keeping Assist mode, request | 23J |
| 3 | Lane Keeping Assist mode, request | 23E |
| 4 | Wheel speed, signal | 19K |
| 4 | Wheel speed, signal | 27H |
| 4 | Wheel speed, signal | 20E |
| 4 | Wheel speed, signal | 14J |
| 5 | Vehicle speed, signal | 23J |
| 5 | Vehicle speed, signal | 23F |
| 6 | Steering wheel angle, signal | 22H |
| 6 | Steering wheel angle, signal | 30B |
| 6 | Steering wheel angle, signal | 22D |
| 7 | Brake pedal, status | 19K |
| 7 | Brake pedal, status | 14J |
| 8 | Accelerator pedal sensor, signal | 19K |
| 8 | Accelerator pedal sensor, signal | 11G |
| 8 | Accelerator pedal sensor, signal | 6F |
| 9 | Combination switch, status | 23H |
| 9 | Combination switch, status | 27B |
| 9 | Combination switch, status | 23D |
| A1 | Instrument cluster | 28G |
| A105 | Touchpad | 33D |
| A26/17 | Head unit | 27E |
| A40/11 | Multifunction camera | 23K |
| A40/9 | Audio/COMAND control panel | 33G |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 20C |
| CAN A | Telematics CAN | 30F |
| CAN B | Interior CAN | 9J |
| CAN C1 | Drivetrain CAN | 5F |
| CAN E1 | Chassis CAN 1 | 19E |
| CAN E1 | Chassis CAN 1 | 15J |
| CAN E1 | Chassis CAN 1 | 10F |
| CAN E2 | Chassis CAN 2 | 22G |
| CAN E2 | Chassis CAN 2 | 17K |
| CAN H | Vehicle dynamics CAN | 18C |
| CAN HMI | User interface CAN | 25F |
| CAN HMI | User interface CAN | 25H |
| CAN LR | Steering wheel CAN | 32B |
| Code 446 | Touchpad only | 32D |
| Code P64 | Memory package | 26D |
| Flex AMG | AMG FlexRay | 23B |
| LIN B5 | Left door LIN | 4J |
| M99 | Steering wheel vibration motor | 38D |
| N10/1 | Front SAM control unit with fuse and relay module | 12H |
| N127 | Drivetrain control unit | 8F |
| N135 | Steering wheel electronics | 35B |
| N3/10 | ME-SFI [ME] control unit | 3F |
| N30/4 | Electronic Stability Program control unit | 17D |
| N49 | Steering wheel angle sensor | 31C |
| N69/1 | Left door control unit | 6H |
| N70/3 | Overhead control panel electronics | 14D |
| N70/3s3 | Interior lamp automatic function switch | 12E |
| N80 | Steering column module control unit | 29A |
| N93/9 | AMG gateway control unit | 21E |
| S163/1 | Instrument cluster multifunction steering wheel button group | 37B |
| S163/2 | Head unit multifunction steering wheel button group | 39B |
| S20 | Power window and outside mirror adjustment switch group, driver side | 3J |
| S4 | Combination switch | 26B |
| S59 | Steering column adjustment switch | 28D |
| U1056 | Valid except code 446 (Touchpad only) | 32G |
