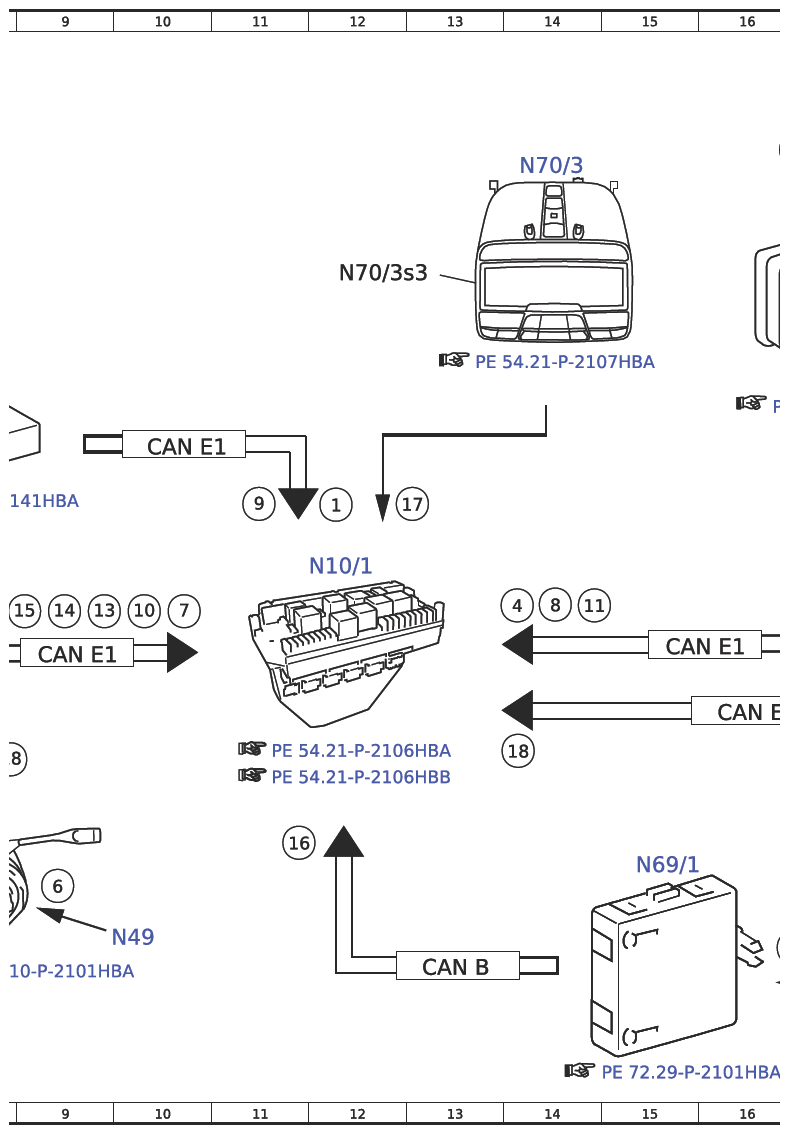

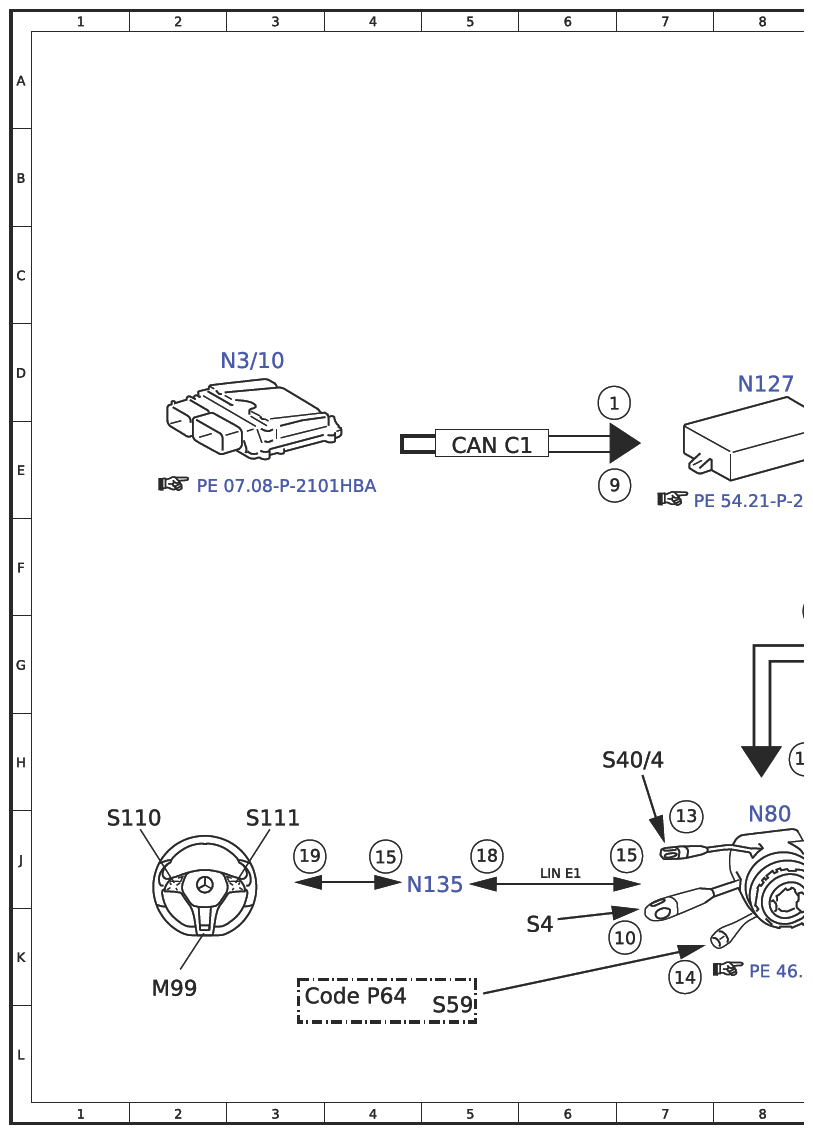

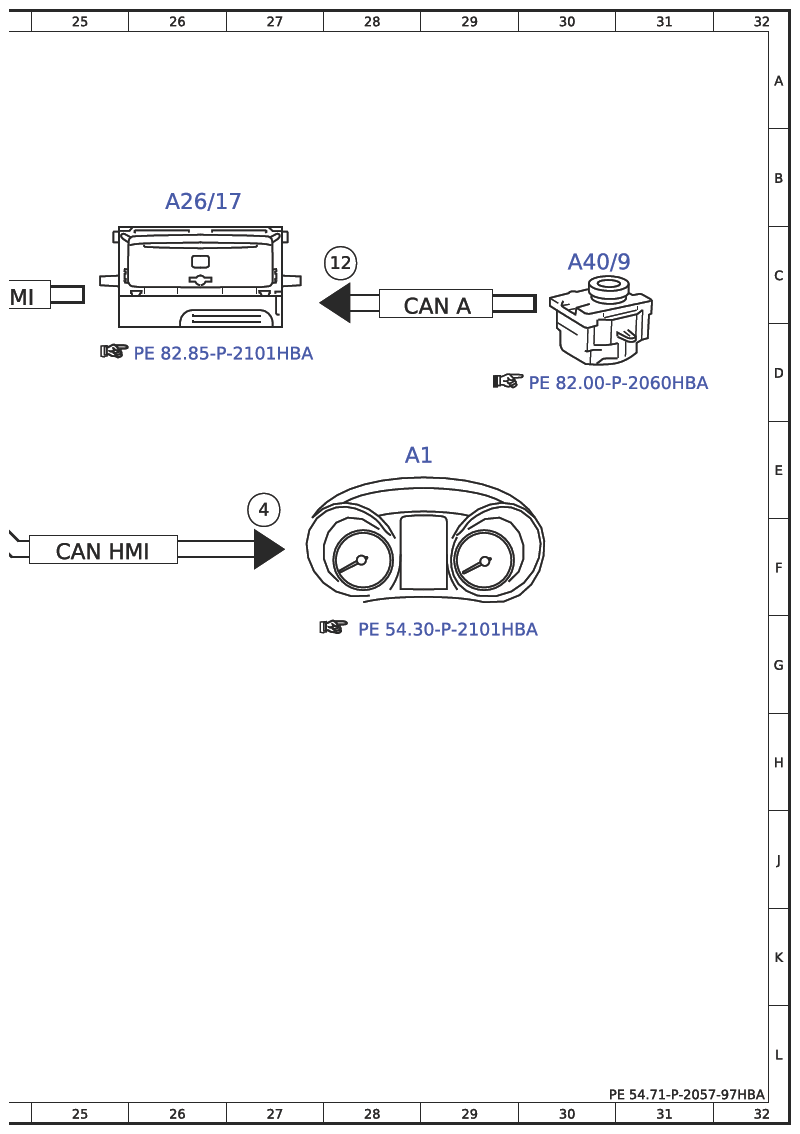

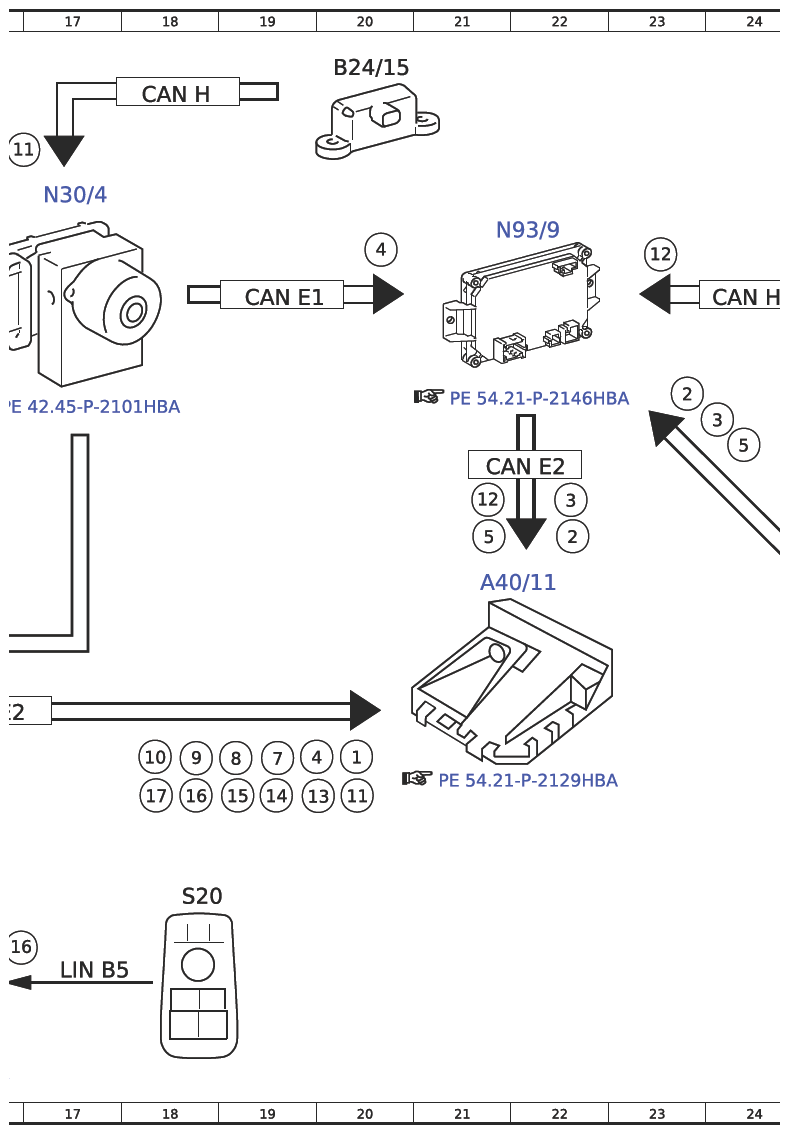

Electrical Function Schematic For Lane Keeping Assist - PE54.71-P-2057-97HBA
Model 190 up to 11/30/18
up to model year 2019
With Code 22P (Lane tracking package)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 20H |
| 1 | Engine running, signal | 12E |
| 1 | Engine running, signal | 6D |
| 10 | Combination switch, status | 7K |
| 10 | Combination switch, status | 10G |
| 10 | Combination switch, status | 18H |
| 11 | Turn rate, lateral and longitudinal acceleration sensor, signal | 20H |
| 11 | Turn rate, lateral and longitudinal acceleration sensor, signal | 16B |
| 11 | Turn rate, lateral and longitudinal acceleration sensor, signal | 14F |
| 12 | Operation, signal | 28C |
| 12 | Operation, signal | 23C |
| 12 | Operation, signal | 21E |
| 13 | CRUISE CONTROL lever, signal | 7J |
| 13 | CRUISE CONTROL lever, signal | 9G |
| 13 | CRUISE CONTROL lever, signal | 19H |
| 14 | Steering column adjustment switch, status | 7K |
| 14 | Steering column adjustment switch, status | 9G |
| 14 | Steering column adjustment switch, status | 19H |
| 15 | Multifunction steering wheel button group, signal | 4J |
| 15 | Multifunction steering wheel button group, signal | 9G |
| 15 | Multifunction steering wheel button group, signal | 19H |
| 15 | Multifunction steering wheel button group, signal | 7J |
| 16 | Driver-side switch group, status | 18H |
| 16 | Driver-side switch group, status | 11J |
| 16 | Driver-side switch group, status | 16K |
| 17 | Automatic function switch, status | 18H |
| 17 | Automatic function switch, status | 13E |
| 18 | Steering wheel vibration motor, request | 5J |
| 18 | Steering wheel vibration motor, request | 14H |
| 18 | Steering wheel vibration motor, request | 8H |
| 19 | Steering wheel vibration motor, actuation | 3J |
| 2 | Lane Keeping Assist, status | 22F |
| 2 | Lane Keeping Assist, status | 23D |
| 3 | Lane Keeping Assist mode, request | 22E |
| 3 | Lane Keeping Assist mode, request | 24E |
| 4 | Wheel speed, signal | 19H |
| 4 | Wheel speed, signal | 27E |
| 4 | Wheel speed, signal | 20C |
| 4 | Wheel speed, signal | 14F |
| 5 | Vehicle speed, signal | 21F |
| 5 | Vehicle speed, signal | 24E |
| 6 | Steering wheel angle sensor, signal | 9J |
| 7 | Steering wheel angle, signal | 10G |
| 7 | Steering wheel angle, signal | 19H |
| 8 | Brake pedal, status | 19H |
| 8 | Brake pedal, status | 14F |
| 9 | Accelerator pedal sensor, signal | 18H |
| 9 | Accelerator pedal sensor, signal | 11E |
| 9 | Accelerator pedal sensor, signal | 6E |
| A1 | Instrument cluster | 28E |
| A26/17 | Head unit | 26B |
| A40/11 | Multifunction camera | 21F |
| A40/9 | Audio/COMAND control panel | 30C |
| B24/15 | Yaw rate sensor for lateral and longitudinal acceleration | 20A |
| CAN A | Telematics CAN | 29C |
| CAN B | Interior CAN | 13K |
| CAN C1 | Drivetrain CAN | 5E |
| CAN E1 | Chassis CAN 1 | 9G |
| CAN E1 | Chassis CAN 1 | 19C |
| CAN E1 | Chassis CAN 1 | 15G |
| CAN E1 | Chassis CAN 1 | 10E |
| CAN E2 | Chassis CAN 2 | 21E |
| CAN E2 | Chassis CAN 2 | 16H |
| CAN H | Vehicle dynamics CAN | 18A |
| CAN HMI | User interface CAN | 24C |
| CAN HMI | User interface CAN | 25F |
| Code P64 | Memory package | 3K |
| LIN B5 | Left door LIN | 17K |
| LIN E1 | Steering LIN | 6J |
| M99 | Steering wheel vibration motor | 2K |
| N10/1 | Front SAM control unit with fuse and relay module | 12F |
| N127 | Drivetrain control unit | 8D |
| N135 | Steering wheel electronics | 5J |
| N3/10 | ME-SFI [ME] control unit | 3D |
| N30/4 | Electronic Stability Program control unit | 17B |
| N49 | Steering wheel angle sensor | 9K |
| N69/1 | Left door control unit | 15J |
| N70/3 | Overhead control panel electronics | 14B |
| N70/3s3 | Interior lamp automatic function switch | 12C |
| N80 | Steering column module control unit | 8J |
| N93/9 | AMG gateway control unit | 21C |
| S110 | Left multifunction steering wheel button group | 1J |
| S111 | Right multifunction steering wheel button group | 3J |
| S20 | Power window and outside mirror adjustment switch group, driver side | 18J |
| S4 | Combination switch | 6K |
| S40/4 | Cruise control lever | 7H |
| S59 | Steering column adjustment switch | 5L |
