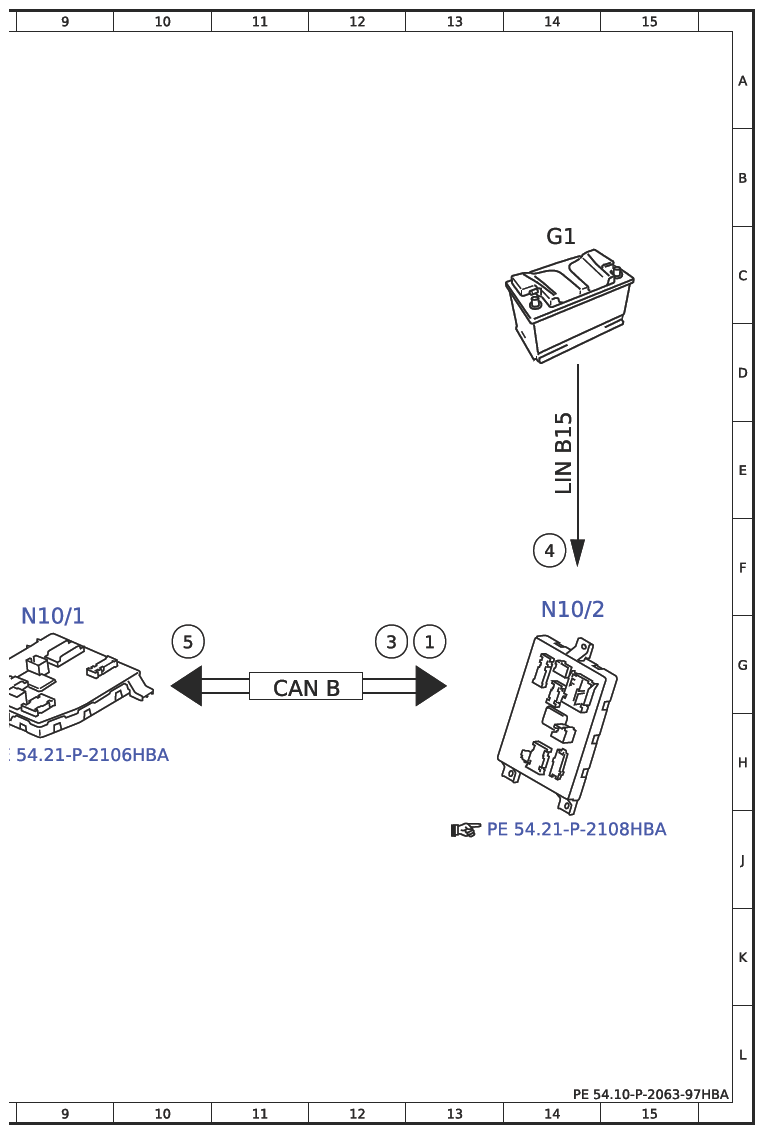

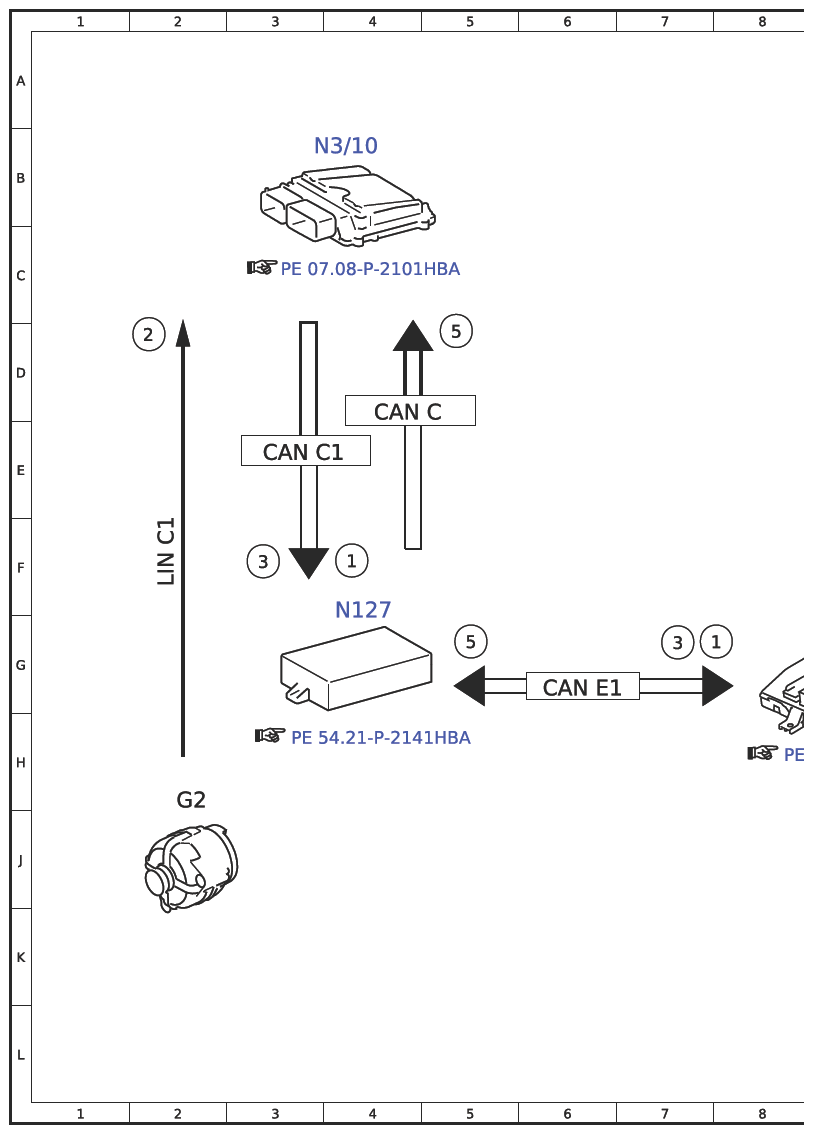

Electrical Function Schematic For Dynamic Idle Speed Increase - PE54.10-P-2063-97HBA
Model 190
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 4F |
| 1 | Engine running, signal | 13G |
| 1 | Engine running, signal | 8G |
| 2 | Alternator, signal | 2D |
| 3 | Alternator operating rate, signal | 7G |
| 3 | Alternator operating rate, signal | 12G |
| 3 | Alternator operating rate, signal | 3F |
| 4 | On-board electrical system battery, signal | 14F |
| 5 | Idle speed increase, request | 10G |
| 5 | Idle speed increase, request | 5G |
| 5 | Idle speed increase, request | 5D |
| CAN B | Interior CAN | 11G |
| CAN C | Engine CAN | 4D |
| CAN C1 | Drive train CAN | 3E |
| CAN E1 | Chassis CAN 1 | 6G |
| G1 | On-board electrical system battery | 14C |
| G2 | Alternator | 2H |
| LIN B15 | Battery sensor LIN | 14E |
| LIN C1 | Drive train LIN | 2F |
| N10/1 | Front SAM control unit with fuse and relay module | 9G |
| N10/2 | Rear SAM control unit with fuse and relay module | 14G |
| N127 | Drivetrain control unit | 4G |
| N3/10 | ME-SFI [ME] control unit | 4B |
