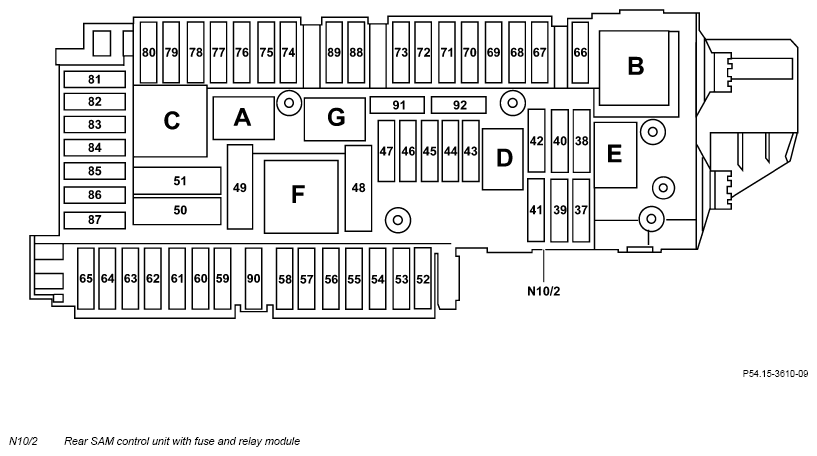

Assignment Of Rear Fuse And Relay Module - GF54.15-P-1256-30RR
Model 190
| Slot | Fuse | Circuit | Wire Identification | Fused | Fuse rating (A) |
|---|---|---|---|---|---|
| 37 | Electrical fuse 37 (N10/2f37) | 15R | 0.75 RDGY | Over connector sleeve circuit 15R (Z300/41): Valid Except Code 555 (AMG Performance Seats): Driver seat NECK-PRO head restraint solenoid (Y24/12) Front passenger seat NECK-PRO head restraint solenoid (Y24/13) or Valid With Code 401 (Seat climate control for driver and front passenger): Left front seat ventilation blower regulator (N29/5) Right front seat ventilation blower regulator (N29/6) |
7, 5 |
| 38 | Electrical fuse 38 (N10/2f38) | - | - | Spare | - |
| 39 | Electrical fuse 39 (N10/2f39) | 30 | 1.5 RD | Charger feed socket (X58/23) | 15 |
| 1.5 RD | Valid for Model 190.4: Soft top control unit (N52) |
||||
| 40 | Electrical fuse 40 (N10/2f40) | 30g | 4.0 RD | Valid with CODE 810 (Sound system): Sound system amplifier control unit (N40/3) |
25 |
| Valid with CODE 811 (Advanced Sound System): Advanced sound system amplifier control unit (N40/7) |
|||||
| 41 | Electrical fuse 41 (N10/2f41) | 30g | 4.0 RDWH | Electric parking brake control unit (N128) | 30 |
| 42 | Electrical fuse 42 (N10/2f42) | 30 | 2.5 RDVT | Fuel system control unit (N118) | 25 |
| 43 | Electrical fuse 43 (N10/2f43) | 30g | 0.75 RDOG | Valid until 30.11.2018 With Code 386 (Convenience Telephony): Mobile phone contact plate (X237/1) |
7, 5 |
| 0.5 RDWH | Valid from 01.12.2018 With Code 220 (PARKTRONIC) or code P44 (Parking Package): Parking system control unit (N62) |
||||
| 44 | Electrical fuse 44 (N10/2f44) | - | - | Spare | - |
| 45 | Electrical fuse 45 (N10/2f45) | - | - | Spare | - |
| 46 | Electrical fuse 46 (N10/2f46) | 30 | 0.75 RDWH | Valid With Code 882 (Interior protection and tow-away protection): Alarm siren (H3/1) |
7, 5 |
| 0.75 RDBK | Fused through connector sleeve circuit 30 (Z300/28): Front SAM control unit with fuse and relay module (N10/1) Powertrain control unit (N127) |
||||
| 0.35 RD | Overhead control panel electronics (N70/3) | ||||
| 47 | Electrical fuse 47 (N10/2f47) | - | - | Spare | - |
| 48 | Electrical fuse 48 (N10/2f48) | - | - | Spare | - |
| 49 | Electrical fuse 49 (N10/2f49) | 30g | 2.5 BK | Through rear window heater relay (N10/2kC): Rear window interference suppression capacitor (C3) Rear window heater (R1) |
30 |
| 50 | Electrical fuse 50 (N10/2f50) | 30g | 4.0 RD | Valid with CODE 299 (PRE-SAFE® system): Left reversible emergency tensioning retractor (A76) |
40 |
| 51 | Electrical fuse 51 (N10/2f51) | 30g | 4.0 YE | Valid with CODE 299 (PRE-SAFE® system): Right reversible emergency tensioning retractor (A76/1) |
40 |
| 52 | Electrical fuse 52 (N10/2f52) | - | - | Spare | - |
| 53 | Electrical fuse 53 (N10/2f53) | - | - | Spare | - |
| 54 | Electrical fuse 54 (N10/2f54) | 15 | 0.5 PK | Valid until 30.11.2018: Powertrain control unit (N127) |
5 |
| 55 | Electrical fuse 55 (N10/2f55) | 15 | 0.5 VTBU | Fuel system control unit (N118) | 5 |
| 56 | Electrical fuse 56 (N10/2f56) | 15 | 0.5 YE | Fused through connector sleeve circuit 30 (Z50/5): Active engine mounts control unit (N3/42) Active transmission mount control unit (N3/44) |
5 |
| 57 | Electrical fuse 57 (N10/2f57) | 30g | 1.5 RD | Valid for Model 190.4 As Of 01.05.2017: Soft top control unit (N52) |
15 |
| 58 | Electrical fuse 58 (N10/2f58) | 30g | 0.75 RD | Multimedia connection unit (A90/5) | 7, 5 |
| 59 | Electrical fuse 59 (N10/2f59) | 15 | 0.75 BKYE | Valid Up To 31.05.2016 With Code 258 (COLLISION PREVENTION ASSIST): Through connector sleeve terminal 15, parking system (Z3/19z1): COLLISION PREVENTION ASSIST controller unit (A90) |
5 |
| Valid with CODE 234 (Blind Spot Assist): Through connector sleeve terminal 15, parking system (Z3/19z1): Integrated outer right rear bumper radar sensor (B92/6) Integrated outer left rear bumper radar sensor (B92/11) |
|||||
| Valid until 30.11.2018: Through connector sleeve terminal 15, parking system (Z3/19z1): Electronic Stability Program control unit (N30/4) |
|||||
| Valid With Code M030 (GT R version): Through connector sleeve terminal 15, parking system (Z3/19z1): Left rear axle steering control unit (N68/3) Right rear axle steering control unit (N68/4) |
|||||
| Valid from 01.12.2018: Through connector sleeve terminal 15, parking system (Z3/19z1): Powertrain control unit (N127) |
|||||
| 60 | Electrical fuse 60 (N10/2f60) | 30g | 2.5 RD | Valid Up To 31.05.2016: Via circuit 30g end sleeve (Z300/32): Active engine mounts control unit (N3/42) |
25 |
| 1.0 RD | Valid from 01.12.2018: Circuit 87 relay (K100) |
||||
| 61 | Electrical fuse 61 (N10/2f61) | 30g | 0.75 RD | Through circuit 30g connector sleeve (Z300/33): Active engine mounts control unit (N3/42) AMG suspension control unit (N3/43) Active transmission mount control unit (N3/44) |
7, 5 |
| 62 | Electrical fuse 62 (N10/2f62) | 30g | 2.5 RDYE | Valid with CODE P64 (Memory package): Driver's seat control unit (N32/1) |
30 |
| 63 | Electrical fuse 63 (N10/2f63) | 30g | 4.0 RD | Valid Up To 31.05.2016: Woofer amplifier (N40/12) |
30 |
| 2.5 RDVT | Valid from 01.05.2017: AIRSCARF control unit (N25/7) |
25 | |||
| 64 | Electrical fuse 64 (N10/2f64) | 30g | 2.5 RDGN | Valid with CODE P64 (Memory package): Front passenger seat control unit (N32/2) |
30 |
| 65 | Electrical fuse 65 (N10/2f65) | 30g | 1.0 BURD | Valid with CODE 479 (AMG RIDE CONTROL sports suspension): Adaptive damping system control unit (N51/5) |
10 |
| 66 | Electrical fuse 66 (N10/2f66) | - | - | Spare | - |
| 67 | Electrical fuse 67 (N10/2f67) | 30g | 2.5 RD | Valid Up To 31.05.2016: Through connector sleeve circuit 30 (Z7/79): Active transmission mount control unit (N3/44) |
25 |
| 4.0 RD | Valid for Model 190.4 As Of 01.05.2017: Soft top control unit (N52) |
||||
| 68 | Electrical fuse 68 (N10/2f68) | 30g | 2.5 RD | Valid for Model 190.4 As Of 01.05.2017: Soft top control unit (N52) |
30 |
| 69 | Electrical fuse 69 (N10/2f69) | 30g | 2.5 BK | Valid from 01.05.2017: AIRSCARF control unit (N25/7) |
25 |
| 70 | Electrical fuse 70 (N10/2f70) | 30g | 0.5 YE | Valid with CODE 475 (Tire pressure monitoring system): Tire pressure monitor control unit (N88) |
5 |
| 71 | Electrical fuse 71 (N10/2f71) | 15R | 2.5 RD | Through connector sleeve circuit 30 (Z7/79): Active transmission mount control unit (N3/44) |
20 |
| 72 | Electrical fuse 72 (N10/2f72) | 15R | 0.5 PK | Valid from 01.12.2018: Drive Unit control unit (N145/1) Electronic Stability Program control unit (N30/4) |
5 |
| 73 | Electrical fuse 73 (N10/2f73) | 30 | 0.5 RD | Through connector sleeve for ECO start/stop function button (Z1000/4): AMG gateway control unit (N93/9) |
5 |
| Valid Up To 31.05.2016: Through connector sleeve for ECO start/stop function button (Z1000/4): Upper control panel control unit (N72/1) |
|||||
| 74 | Electrical fuse 74 (N10/2f74) | 30 | 0.75 RDWH | KEYLESS-GO control unit (N69/5) | 7, 5 |
| 75 | Electrical fuse 75 (N10/2f75) | 30 | 0.75 RDWH | Valid Up To 31.05.2016: Through connector sleeve circuit 30 (Z4/3): FM 1, AM, CL [ZV] and KEYLESS-GO antenna amplifier (A2/18) FM 2 and DAB band III antenna amplifier (A2/19) |
7, 5 |
| 0.75 RD | Valid from 01.06.2016: Via circuit 30 end sleeve (Z4/4): Climate control operating unit (N58/1) Upper control panel control unit (N72/1) |
||||
| Valid As Of 01.06.2016 With Code P17 (KEYLESS-GO Package): Via circuit 30 end sleeve (Z4/4): Rear switching module (N38) |
|||||
| 76 | Electrical fuse 76 (N10/2f76) | 15R | 1.5 PKYE | Valid Up To 31.05.2016 With Code 301 (Smoker Package): Cigarette lighter with ashtray illumination (R3) |
15 |
| 77 | Electrical fuse 77 (N10/2f77) | 30g | 0.75 RD | Valid from 01.06.2016: Oil cooler fan motor relay (N10/1) |
7, 5 |
| 78 | Electrical fuse 78 (N10/2f78) | 30g | 0.5 RD | Valid Up To 31.05.2016 With Code 498 (Japan version): Dedicated Short-Range Communications control unit (A50/6) |
7, 5 |
| 1.0 BKYE | Valid from 01.12.2018: Via front SAM control unit with fuse and relay module (N10/1): steering column tube module control unit (N80) |
15 | |||
| 79 | Electrical fuse 79 (N10/2f79) | 30g | 0.75 BK | Through connector sleeve circuit 30g (Z300/39): Driver seat lumbar support adjustment control unit (N32/23) Front passenger seat lumbar support adjustment control unit (N32/24) |
7, 5 |
| 80 | Electrical fuse 80 (N10/2f80) | 30g | 0.5 RDYE | Valid until 30.11.2018 With Code 220 (PARKTRONIC): Parking system control unit (N62) |
5 |
| 81 | Electrical fuse 81 (N10/2f81) | 30g | 0.5 RD | Valid until 30.11.2018 With Code 218 (Reversing camera): Reversing camera (B84/3) |
5 |
| 82 | Electrical fuse 82 (N10/2f82) | 30g | 1.0 RD | Through rear spoiler hydraulic pump relay power supply connector sleeve (Z1000/3): Rear spoiler motor relay (K115/1) Valid With Code M030 (GT R version): Front spoiler underfloor drive unit actuator motor relay block (K115/2) |
10 |
| 83 | Electrical fuse 83 (N10/2f83) | - | - | Spare | - |
| 84 | Electrical fuse 84 (N10/2f84) | 30 | 0.75 RDWH | Valid until 30.11.2018 With Code 536 (SIRIUS satellite radio) or code 537 (Digital radio (DAB)): Tuner unit (A90/4) |
7, 5 |
| Valid from 01.12.2018 With Code 865 (TV tuner): TV tuner control unit (N143) |
|||||
| 85 | Electrical fuse 85 (N10/2f85) | 30g | 0.5 RD | Valid until 30.11.2018 With Code 810 (Sound system): Sound system amplifier control unit (N40/3) |
5 |
| Valid until 30.11.2018 With Code 811 (Advanced Sound System): Advanced sound system amplifier control unit (N40/7) |
|||||
| 86 | Electrical fuse 86 (N10/2f86) | 30g | 0.5 BKYE | Valid until 30.11.2018: Via front SAM control unit with fuse and relay module (N10/1): steering column tube module control unit (N80) |
5 |
| 87 | Electrical fuse 87 (N10/2f87) | 30 | 0.75 RDVT | Valid Up To 31.05.2016 With Code 348 (Emergency call/Assist system): Emergency call system control unit (N123/4) |
7, 5 |
| Valid Up To 31.05.2016 With Code B54 (Live Traffic Information): Telematics services communications module (N112/1) |
|||||
| Valid from 01.06.2016 With Code 351 (Emergency call system (HERMES)) or With Code 360 (HERMES UMTS) or With Code 362 (HERMES LTE): HERMES control unit (N112/9) |
|||||
| Code 6U4 (Mercedes-Benz eCall Russia emergency system (GLONASS)): eCall Russia control unit (GLONASS) (N167) |
|||||
| 88 | Electrical fuse 88 (N10/2f88) | 30 | 2.5 RDBK | Dual-clutch transmission control unit (N15/13) | 15 |
| 89 | Electrical fuse 89 (N10/2f89) | 30g | 4.0 RDYE | Electric parking brake control unit (N128) | 30 |
| 90 | Electrical fuse 90 (N10/2f90) | 30 | 1.5 RDBK | Left headlamp control unit (E1n9) Valid from 01.12.2018: Right headlamp control unit (E2n9) |
15 |
| 91 | Electrical fuse 91 (N10/2f91) | 30 | 4.0 RD | Valid with CODE 811 (Advanced Sound System): Advanced sound system amplifier control unit (N40/7) |
30 |
| 92 | Electrical fuse 92 (N10/2f92) | 30 | 1.5 RDBU | Right headlamp control unit (E2n9) Valid from 01.12.2018: Left headlamp control unit (E1n9) |
15 |
| Slot | Designation |
|---|---|
| A | Circuit 15 relay (N10/2kA) |
| B | Circuit 15R relay (1) (N10/2kB) |
| C | Heated rear window relay (N10/2kC) |
| D | Spare |
| E | Spare |
| F | Seat adjustment relay (N10/2kF) |
| G | Circuit 15R relay (2) (N10/2kG) |
